Articulatie pivotanta plata „Pancake”

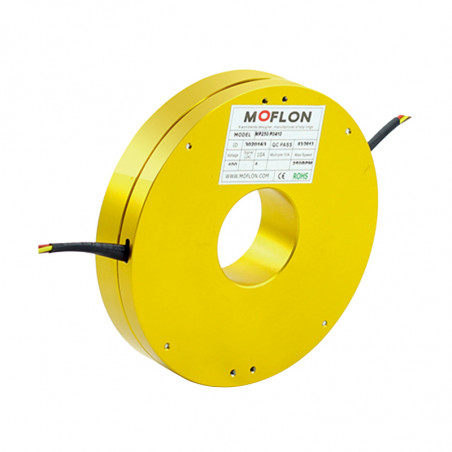

Articulație rotativă plată „Pancake” seria MP

  • Articulația rotativă plată a fost proiectată pentru o înălțime limitată și nu are o limitare a diametrului exterior. Această serie de articulații rotative glisante se distinge prin înălțimea și grosimea minimă și diametrul exterior mare. Seamănă cu o placă (placă), motiv pentru care este numită și articulație rotativă tip placă. Prin utilizarea contactelor fabricate din metale prețioase, am creat un produs stabil cu cuplu redus, funcționare fără întreținere, niveluri reduse de zgomot și durabilitate extinsă.
  • Seria MP100 este concepută pentru conectori rotativi PCB instalați în spații foarte înguste.
  • Grosimea minimă a conectorului este de 5,8 mm.
  • Funcționarea stabilă și de înaltă performanță se realizează prin utilizarea contactelor fabricate din metale prețioase (argint sau aur).

Simbol Diametru interior al găurii
[mm]		 Grosimea îmbinării / L[mm] Număr de știfturi
MP210 12.7 20 2~24
MP310 12,7 15,8 mm ~ 27 mm 2 ~ 18
MP220 25,4 22 2 ~ 24
MP320 25,4 17,1 mm ~ 30,7 mm 2 ~ 18
MP240 40 30 2 ~ 24
MP340 40 17,1 mm ~ 30,7 mm 2 ~ 18
MP250 50 30 2 ~ 24
MP350 50 17,1 mm ~ 30,7 mm 2 ~ 18
MP270 70 30 2 ~ 24
MP370 70 17,5 mm ~ 29,5 mm 2 ~ 18
MP380 80 18,2 mm ~ 31 mm 2 ~ 18

Putem furniza îmbinări rotative pentru specificații specifice ale clientului.
Pur și simplu furnizați cerințele pentru articulația rotativă prin e-mail la adresa: [email protected] și aceasta va fi proiectată și fabricată conform cerințelor dumneavoastră.
