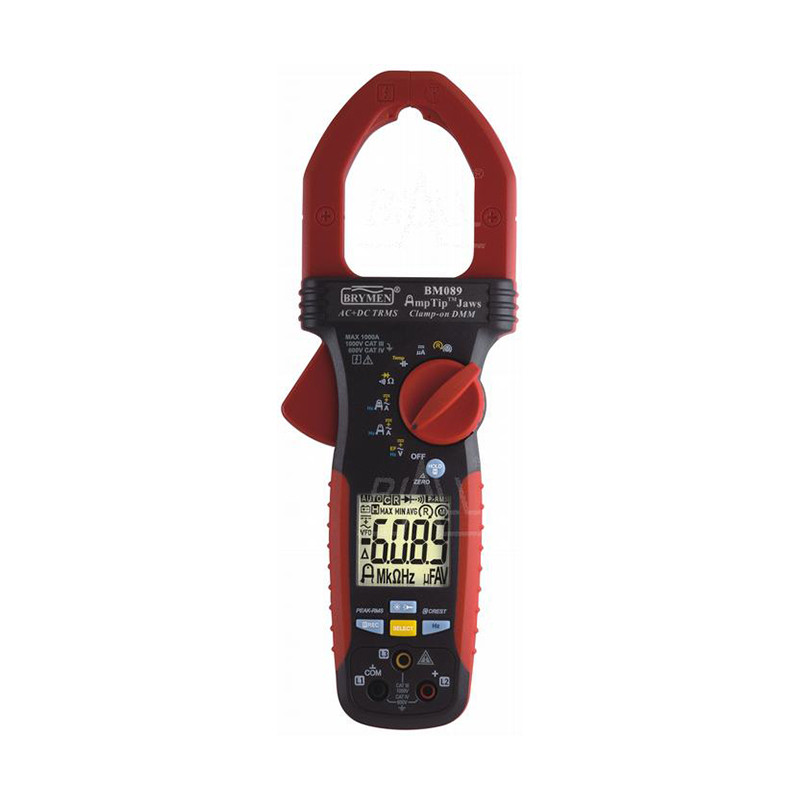

BM089 1000A AC / DC TRMS conector de cleme, AmpTip
BM089 1000A AC / DC TRMS conector de cleme, AmpTip

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Brymen Technology Corporation

BM089 1000A AC / DC TRMS conector de cleme, AmpTip

BM089 1000A AC / DC TRMS conector de cleme, AmpTip, faza

Date tehnice
Caracteristici speciale și funcții speciale

  • AmpTip - măsurare a clemei cu precizie ridicată la conductoare cu diametru mic
  • Măsurarea clemei:
  • Diametrul maxim al cablului
  • 51 mm
  • TrueRMS - măsurare reală a valorii efective
  • Masurarea temperaturii
  • DATA HOLD - înghețarea rezultatului măsurării curente pe afișaj
  • RELATIVE ZERO - măsurare diferențială în raport cu valoarea măsurată
  • MAX / MIN / AVG - înregistrare și citire valori maxime, min. și medie
  • de la măsurători pe afișaj
  • PEAK - înghețarea valorii maxime a rezultatului pe afișaj
  • Funcție de micrometru DC DC DC - măsurare curentă scăzută
  • CREST: înregistrarea valorilor maxime ale pulsului MAX:
  • în curs > 5ms
  • EF: detectare câmp electric (tensiune) fără contact
  • Testele de diodă și continuitate (cu semnalizare sonoră)
  • Test de fază de direcție de rotire
  • Lanternă integrată


Măsurători și precizie
Precizia:
Coeficient de temperatură:
nominal 0,1 x (precizie specificată) / ° C
(De la -10 ° C la 18 ° C sau 28 ° C la 55 ° C)
Precizia:
+ - (% din valoarea afișată + număr de cifre
cel puțin semnificativ), dacă nu se specifică altfel,
pentru 23 ° C + - 5 °

 Test de continuitate
Gama Min.. detectabilitate R [Ω] Gama Max. detectabilitate R [Ω] Securitate. DCpeak [V] Securitate. ACrms [V]
10 250 1000 1000

Timp de răspuns:
  • < 32ms


DCV - Tensiune continuă
Gamă [V] Rezoluție [V] Precizie [%] Precizie  [cifre] Impedanța de intrare [Ω] Impedanța de intrare [F] Protecție DCpeak [V] Protecție ACrms [V]
600 0,1 0,8 5 10M 100p 1100 1100
1000 1 0,8 5 10M 100p 1100 1100


ACV - tensiune alternativă
Gamă [V] Rezoluție. [V] Precizie [%] Precizie  [cifre] Precizie min. [Hz] Precizie max. [Hz] Impedanța de intrare [Ω] Impedanța de intrare [F] Protecție  DCpeak [V] Protecție  ACrms [V]
600 0,1 0,8 5 50 60 10M 100p 1100 1100
1000 1 0,8 5 50 60 10M 100p 1100 1100
600 0,1 1,5 5 20 200 10M 100p 1100 1100
1000 1 1,5 5 20 200 10M 100p 1100 1100
600 0,1 10 5 200 400 10M 100p 1100 1100
1000 1 10 5 200 400 10M 100p 1100 1100
  • Factor de creștere:
  • CF < 5: 1 la scară completă
  • CF < 2,5: 1 la jumătate de scară
  • TRMS
  • filtru digital low pass


DCuA - curent continuu (microametru, măsurare cu sonde de măsurare)
Gamă [A] Rezoluție [A] Precizie [%] Precizie [cifre] Descrestere U [V/A]
200u 0,1u 1,0 5 3,5m/u
2000u 1u 1,0 5 3,5m/u
DCA - curent continuu
Gamă [A] Rezoluție[A] Precizie  [%] Precizie [cifre] Siguranță [A]
60 0,01 1,8 5 1000
600 0,1 1,8 5 1000
1000 1 1,8 5 1000
60 (AmpTip) 0,01 1,5 5 1000

  • La 60A cu curent sub < 9A (AmpTip < 4A), adăugați 10c la precizia specificată
  • Precizia determinată în modul de măsurare relativ după indicarea zero pentru starea dezactivată
  • Măsurarea clemei DCA
  • Eroare suplimentară în prezența conductorilor cu curent în apropierea clemei < 0,02A / A


ACA - curent alternativ
Gamă [A] Rezoluție [A] Precizie [%] Precizie [cifre] Frecvență min. [Hz] Frecvență max. [Hz] Siguranță [A]
60 0,01 1,8 5 40 100 1000
600 0,1 1,8 5 40 100 1000
1000 1 1,8 5 40 100 1000
60 (AmpTip) 0,01 1,5 5 40 60 1000
60 0,01 2,2 5 100 400 1000
600 0,1 2,2 5 100 400 1000
1000 1 2,2 5 100 400 1000
60 (AmpTip) 0,01 2,0 5 100 400 1000

  • La 60A cu curent sub < 9A (AmpTip < 4A), adăugați 10c la precizia specificată
  • TRMS
  • Eroare suplimentară în prezența conductorilor cu curent în apropierea clemei < 0,02A / A
  • Factor de creștere:
  • CF < 1.4: 1 pe scară completă (1.4: 1 pe 1000A interval)
  • CF < scară 5: 1 pe jumătate (2,8: 1 pe 1000A interval)

Tensiune circuit deschis [V]
Curent DCA+ACA
Gamă [A] Rezoluție [A] Precizie [%] Precizie [cifre] Frecvență min. [Hz] Frecvență max. [Hz]
60 0,01 2,2 7 DC, 40 100
600 0,1 2,2 7 DC, 40 100
1000 1 2,2 7 DC, 40 100
60 (AmpTip) 0,01 2,0 7 DC, 40 60
60 0,01 2,5 7 100 400
600 0,1 2,5 7 100 400
1000 1 2,5 7 100 400
60 (AmpTip) 0,01 2,2 7 100 400

  • Factor de creștere:
  • CF < 2.8: 1 la jumătate de scară
  • CF < 1.4: 1 pe scară completă
  • La 60A cu curent sub < 9A (AmpTip < 4A), adăugați 10c la precizia specificată
  • Eroare suplimentară în prezența conductorilor cu curent în apropierea clemei < 0.08A / A
  • TRMS


Rezistență
Gamă [Ω] Rezolutie [Ω] Precizie [%] Precizie [cifre] Tensiune circuit deschis [V] Protecție DCpeak [V] Protecție ACrms [V]
600 0,1 1,0 5 1,0 1000 1000
6k 0,001k 1,0 5 1,0 1000 1000
60k 0,01k 1,0 5 1,0 1000 1000


Capacitate
Gamă [F] Rezolutie [F] Precizie[%] Precizie [cifre] Protecție DCpeak [V] Protecție ACrms [V]
200u 0,1u 2,0 4 1000 1000
2500u 1u 2,0 4 1000 1000
      • Precizie pentru condensatoare stratificate sau mai bine
Frecvență
Gamă [Hz] Precizie Sensibilitate Funcție
5-999,9 1%+5c 50V AC 600V
5-999,9 1%+5c 50V AC 1000V
40-400 0,1%+5c 40A AC 60A
40-400 0,1%+5c 40A AC 600A
40-400 0,1%+5c 40A AC 1000A

  • Sensibilitatea modului VFD scade liniar de la 10% din scala completă la 200 Hz la 40% din scala completă la 440 Hz

 Temperatura
Valoare min [°C] Valoare max [°C] Rezoluție [°C] Precizie [%] Precizie [°C] Protectie DCpeak [V] Protectie  DC-ACrms [V]
-40 99,9 0,1 1,0 0,8 1000 1000
100 400 1 1,0 1 1000 1000
  • Precizia nu ține cont de precizia termocuplei


Test de diodă

Tensiune de circuit deschis (curent continuu)

 Măsurarea curentului Gamă Rezoluție Precizie
< 3,5VDC 0,3mA 2V 0,001V 1,5%+5c

  • Măsurarea protecției de intrare
  • supraîncărcare 1450Vpeak / 1050Vrms
 Detectarea câmpului electric fără contact EF
  • Frecvența de detectare
    • 50/60 Hz
Indicarea Bargraph
Valoarea tensiunii [V] Indicarea Bargraph
10-36V -
23-83V - -
59-165V - - -
124-330V - - - -
> 250V - - - - -


Producător
BRYMEN

Țara de origine
Taiwan

Distribuitor
http://www.dacpol.eu

Certificări
Marcajul CE (siguranță)
și / sau EMC)
Sub rezerva Directivei DEEE 2002/96 / CE (Eliminarea)

Respectarea standardelor

  • IEC61010-031
  • IEC61010-2-032 (Ed. 2)
  • EN61010-2-032 (Ed. 2)
  • CAN / CSA C22.2 Nr. 61010-1 (Ed. 3)
  • EN61010-2-033
  • EN61010-1 (Ed. 3)
  • IEC61010-2-033
  • Cat. IV 600V AC / DC
  • PN-EN61010-031
  • Cat. III 1000V AC / DC


Protecție la supratensiune
8kV (1.2 / 50μs SURGE)

Compatibilitate electromagnetică

  • PN-EN 61326-1
  • PN-EN 55022
  • PN-EN 61000-3-3
  • PN-EN61000-3-2
  • PN-EN61000-4-8
  • BS EN61000-4-11
  • PN-EN61000-4-6
  • PN-EN61000-4-3
  • PN-EN61000-4-2
  • PN-EN61000-4-4
  • PN-EN61000-4-5

DATE GENERALE

Afișare:

  • Supraîncărcare de declanșare

Ecran LCD:

  • 3 cifre 5/6, afișare maximă 6000

Eșantionare:

  • De 5 ori / sec

Indicație de polarizare:

  • indicarea automată a polarității negative (-)
  • Lumina de fundal pentru afișare / scară



Baterie:

  • Baterii alcaline de 1,5 V (AA, LR06):
  • 2 buc.

Indicație scăzută a bateriei:

  • sub 2.5V

Oprire automată:

  • după 34 min. inactivitate

Condiții de lucru:

  • -10 ° C până la 50 ° C; umiditate relativă RH < 90% până la 30 ° C care se încadrează liniar la 45% pentru 50 ° C

Condiții de depozitare:

  • -20 ° C ÷ 60 ° C, umiditate relativă RH < 80%

Înălțimea maximă de lucru:

  • 2000 m a.s.l.

Gradul de poluare Environm. naturale:

  • 2

Dimensiuni și greutate:

  • Înălțime (lungime) [mm]: 258
  • Lățime [mm]: 94
  • Adâncime [mm]: 44
  • Greutate [g]: 392

Echipamente standard:
Conducte de testare (set):

  • 3 bucăți
  • Crocodile izolate:
  • 3 bucăți
  • Sonda de tip K pentru măsurarea temperaturii
  • Set baterie
  • Manual de instrucțiuni
