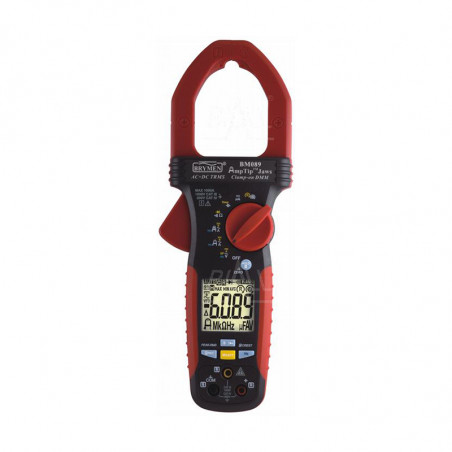

БМ089 Стезаљка за стезање 1000А АЦ / ДЦ ТРМС, АМПТИП, В.ФАЗ
БМ089 Стезаљка за стезање 1000А АЦ / ДЦ ТРМС, АМПТИП, В.ФАЗ

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: Brymen Technology Corporation

БМ089 Стезаљка за стезање 1000А АЦ / ДЦ ТРМС, АМПТИП, В.ФАЗ

BM089 1000A AC/DC TRMS клешта, AmpTip, фаза

Технички подаци
Специјалне карактеристике и посебне функције
  • AmpTip - високо прецизно мерење клештима на проводницима малог пречника
  • Мерење клештима:
    • Максимални пречник проводника
      • 51 мм
  • TrueRMS - Мерење True RMS вредности
  • Мерење температуре
  • DATA HOLD - замрзава тренутни резултат мерења на екрану
  • РЕЛАТИВНА НУЛА - диференцијално мерење од измерене вредности
  • МАКС/МИН/ПРЕС - снимање и очитавање макс. и мин. вредности и просек мерења на екрану
  • PEAK - замрзава вршну вредност резултата на екрану
  • Функција DCμA микроамперметра - мерење малих струја
  • CREST: снимање вршних вредности ​​MAX импулса:
    • трајање >5ms
  • EF: бесконтактна детекција електричног поља (напона)
  • Тестови диода и континуитета (са звучним сигналом)
  • Тест фазне ротације
  • Интегрисана батеријска лампа


Мерења и тачност
Тачност:
  • Температурни коефицијент:
    • Номинално 0,1 x (наведена тачност)/°C
      (-10°C до 18°C ​​​​или 28°C до 55°C)
  • Тачност:
    • +- (% приказане вредности + број најмање значајних цифара), осим ако није другачије назначено,
      за температуру од 23°C +- 5°
 Тест континуитета
Мин. опсег детекције R [Ω] Макс. Опсег детекције R [Ω] Заштита од вршних једносмерних струја [V] Заштита ACrms [V]
10 250 1000 1000

Време одзива:
  • < 32ms


DCV - константан напон
Опсег [V] Резолуција [V] Тачност [%] Тачност [цифаре] Улазна имп. [Ω] Улазна имп. [F] Заштита једносмерног вршног напона [V] Заштита ACRMS [V]
600 0.1 0.8 5 10M 100p 1100 1100
1000 1 0,8 5 10M 100p 1100 1100


Ацетат - Наизменични напон
Опсег [V] Резолуција [V] Тачност [%] Тачност [цифаре] Мин. фреквенција [Hz] Макс. Фреквенција [Hz] Улазна импеданса [Ω] Улазна импеданса [F] Заштита од вршних једносмерних пикова [V] Заштита од вршних пикова једносмерне струје ACrms [V]
600 0,1 0,8 5 50 60 10M 100p 1100 1100
1000 1 0,8 5 50 60 10M 100p 1100 1100
600 0,1 1,5 5 20 200 10M 100p 1100 1100
1000 1 1.5 5 20 <тд клас="таб" стил="текст-алyн: центар;">200 <тд клас="таб" стил="текст-алyн: центар;">10М <тд клас="таб" стил="текст-алyн: центар;">100п <тд клас="таб" стил="текст-алyн: центар;">1100 <тд клас="таб" стил="текст-алyн: центар;">1100 <тр> <тд клас="таб" стил="текст-алyн: центар;">600 <тд клас="таб" стил="текст-алyн: центар;">0,1 <тд клас="таб" стил="текст-алyн: центар;">10 <тд клас="таб" стил="текст-алyн: центар;">5 <тд class="tab" style="text-align: center;">200 400 10M 100p 1100 1100
1000 1 10 5 200 400 10M 100p 1100 1100
  • Фактор креста:
    • CF < 5:1 пуна скала
    • CF < 2,5:1 на половини скале
  • TrueRMS
  • Дигитални нископропусни филтер


DCuA - Једносмерна струја (микроамперметар, мерење мерним сондама)
Опсег [A] Резолуција [A] Тачност [%] Тачност [цифра] Пад U [V/A]
200u 0.1u 1.0 5 3,5 м/у
2000u 1u 1,0 5 3,5 м/у
DCA - Једносмерна струја
Опсег [A] Резолуција [A] Тачност [%] Тачност [бројеви] Осигурач [A]
60 0,01 1,8 5 1000
600 0,1 1,8 5 1000
1000 1 1,8 5 1000
60 (АмпТип) 0,01 1,5 5 1000
  • У опсегу од 60А при струји испод < 9A (AmpTip < 4A) додајте 10c наведеној тачности.
  • Тачност одређена у режиму релативног мерења, након нулирања очитавања за стање без струје.
  • Мерење струјним клештима DCA.
  • Додатна грешка у присуству проводника који носе струју у близини клешта: < 0,02A/A.


ACA - наизменична струја.
Опсег [A] Резолуција [A] Тачност [%] Тачност [цифаре] Мин. фреквенција [Hz] Макс. фреквенција [Hz] Осигурач [A]
60 0,01 1,8 5 40 100 1000
600 0,1 1,8 5 40 100 1000
1000 1 1,8 5 40 100 1000
60 (АмпТип) 0,01 1,5 5 40 60 1000
60 0,01 2,2 5 100 400 1000
600 0,1 2,2 5 100 400 1000
1000 1 2,2 5 100 400 1000
60 (АмпТип) 0,01 2,0 5 100 400 1000
  • У опсегу од 60A, при струјама испод
  • TrueRMS
  • Додатна грешка у присуству проводника који носе струју у близини стезаљки
  • Фактор креста:
    • CF < 1,4:1 на пуној скали (1,4:1 у опсегу од 1000A)
    • CF < 5:1 на половини скале (2,8:1 у опсегу од 1000A)


DCA+ACA струја
0.01
Опсег [A] Резолуција [A] Тачност [%] Тачност [цифаре] Мин. фреквенција [Hz] Макс. фреквенција [Hz]
60 0,01 2,2 7 Једносмерна струја, 40 100
600 0,1 2,2 7 DC, 40 100
1000 1 2,2 7 DC, 40 100
60 (АмпТип) 0.01 2.0 7 Једносмерна струја, 40 60
60 0.01 2.5 7 100 <тд клас="таб" стил="текст-алyн: центар;">400 <тр> <тд клас="таб" стил="текст-алyн: центар;">600 <тд клас="таб" стил="текст-алyн: центар;">0,1 <тд клас="таб" стил="текст-алyн: центар;">2,5 <тд клас="таб" стил="текст-алyн: центар;">7 <тд клас="таб" стил="текст-алyн: центар;">100 <тд клас="таб" стил="текст-алyн: центар;">400 <тр> <тд клас="таб" стил="текст-алyн: центар;">1000 <тд клас="таб" стил="текст-алyн: центар;">1000 <тд клас="таб" стил="текст-алyн: center;">1 2.5 7 100 400
60 (АмпТип) 2.2 7 100 400
    • Крест фактор:
      • CF
      • CF
    • У опсегу од 60A при струјама испод
    • Додатна грешка са проводницима који носе струју близу стезаљки <0,08A/A.
    • TrueRMS


Отпор
Опсег [Ω] Резолуција [Ω] Тачност [%] Тачност [цифаре] Напон отвореног кола [V] Заштита од вршне једносмерне струје [V] Заштита од ACRMS [V]
600 0,1 1,0 5 1,0 1000 1000
6k 0,001k 1,0 5 1.0 1000 1000
60k 0.01k 1.0 5 1.0 1000 1000


Капацитет
Опсег [F] Резолуција [F] Тачност [%] Тачност [цифаре] Заштита од једносмерних вршних вредности [V] Заштита од амперметралног напона [V]
200u 0.1u 2.0 4 1000 1000
2500u 1u 2.0 4 1000 1000
      • Тачност за филмске кондензаторе или боља

Фреквенција
Опсег [Hz] Тачност Осетљивост Функција
5-999,9 1%+5c 50V AC 600V
5-999,9 1%+5c 50V AC 1000V
40-400 0,1%+5c 40A AC 60A
40-400 0,1%+5c 40A AC 600A
40-400 0,1%+5c 40A AC 1000A
  • Осетљивост VFD режима се линеарно смањује од 10% пуне скале на 200Hz до 40% пуне скале на 440Hz.
 Температура
Мин. вредност [°C] Максим. вредност [°C] Резолуција [°C] Тачност [%] Тачност [°C] Заштита од вршне једносмерне струје [V] Заштита од вршне једносмерне струје DC-ACrms [V]
-40 99,9 0,1 1,0 0,8 1000 1000
100 400 1 1,0 1 1000 1000
  • Тачност не укључује тачност термопара


Тест диоде
Напон отвореног кола (једносмерна струја) Мерење струје Опсег Резолуција Тачност
< 3,5 VDC 0,3 mA 2 V 0,001 V 1,5%+5 c
  • Заштита мерног улаза
    • преоптерећење 1450 V врш./1050 V rms
 Бесконтактна детекција електричног поља EF
  • Фреквенција детекције
    • 50/60 Hz
Странични приказ
Вредност напона [V] Стручњачка индикација
10-36V -
23-83V - -
59-165V - - -
124-330V - - - -
>250V - - - - -


Произвођач
Брајмен

Земља порекла
Тајван

Дистрибутер
http://www.dacpol.eu

Сертификати
  • CE ознака (безбедност
    и/или електромагнетна съвместимост)
  • Подлеже WEEE директиви 2002/96/ЕЗ (одлагање)
 <стронг>Стандардна усклађеност<бр /> <ул> <ли>ИЕЦ61010-031 <ли>ИЕЦ61010-2-032 (Изд. 2) <ли>ЕН61010-2-032 (Изд. 2) <ли>ЦАН/ЦСА Ц22.2 бр. 61010-1 (издање 3) <ли>ЕН61010-2-033 <ли>ЕН61010-1 (Изд. 3) <ли>ИЕЦ61010-2-033 <ли>Мачка. ИВ 600В АЦ/ДЦ <ли>ПН-ЕН61010-031 <ли>Мачка. III 1000V AC/DC

Заштита од пренапона
8kV (1,2/50μs ЗАШТИТА ОД ПРЕНАПОНА)		 <стронг>Електромагнетна компатибилност<бр /> <ул> <ли>ПН-ЕН61326-1 <ли>ПН-ЕН55022 <ли>ПН-ЕН61000-3-3 <ли>ПН-ЕН61000-3-2 <ли>ПН-ЕН61000-4-8 <ли>ПН-ЕН61000-4-11 <ли>ПН-ЕН61000-4-6 <ли>ПН-ЕН61000-4-3 <ли>ПН-ЕН61000-4-2 <ли>ПН-ЕН61000-4-4 <ли>ПН-ЕН61000-4-5


ОПШТИ ПОДАЦИ

      Приказ:
      • Индикација прекорачења опсега
      • LCD дисплеј:
        • 3 5/6 цифре, максимално очитавање 6000
        • Узорковање:
          • 5 пута/сек
      • Индикација поларитета:
        • Аутоматска, индикација негативног поларитета (-)
      • Позадинско осветљење дисплеја/скале
      Напајање

    Напајање батеријама:
    • Алкалне батерије од 1,5 V (AA, LR06):
      • 2 ком.
    • Индикација ниске батерије:
      • Напон испод приближно 2,5 V
    Аутоматско искључивање:
    • Након 34 минута неактивности
    Радни услови:
    • -10°C÷50°C; Релативна влажност <90% RH до 30°C, линеарно се смањује на 45% за 50°C
    Услови складиштења:
    • -20°C÷60°C, релативна влажност <90% RH 80%
    Максимална радна надморска висина:
    • 2000m надморске висине
    Ниво загађења животне средине:
    • 2
    Димензије и тежина:
    • Висина (дужина) [mm]: 258
    • Ширина [mm]: 94
    • Дубина [mm]: 44
    • Тежина [g]: 392
    Стандардни додаци:
    • Мерни каблови (сет):
      • 3 комада
    • Изоловане крокодилске штипаљке:
      • 3 комада
    • Температурна сонда типа К
    • Кутија
    • Сет батерија
    • Упутство за употребу
