  • GTEM 250

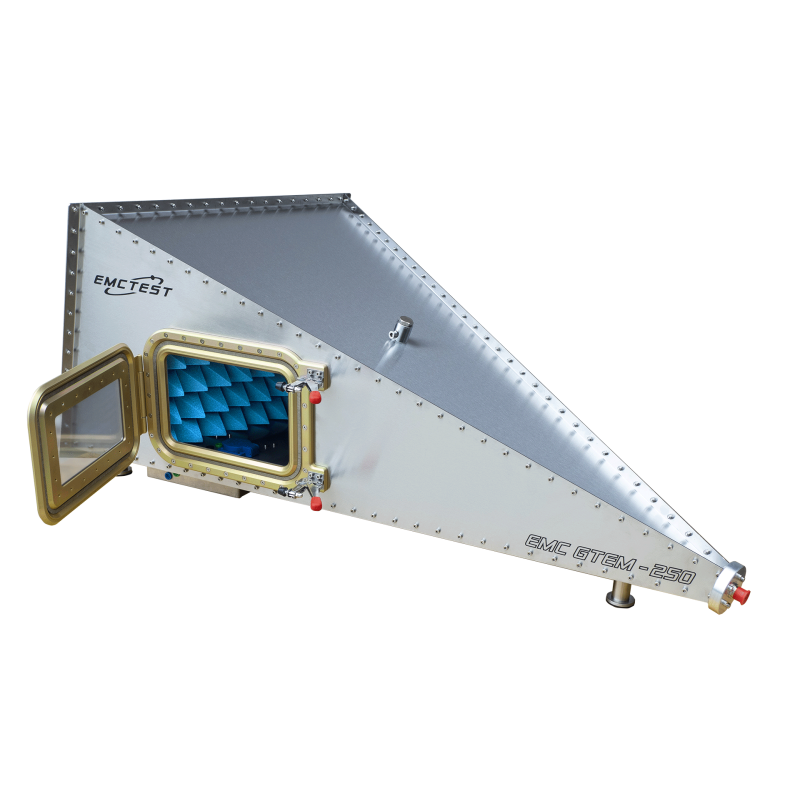

Camera EMC GTEM 250 este concepută pentru testarea imunității și a emisiilor.

Date tehnice

Interval de frecvență 100 kHz până la 20 GHz
Putere maximă de intrare 250 W
Tip conector de intrare N (mamă)
Impedanță nominală 50 ohmi
VSWR tipic 1; 1.2
Filtru de rețea 2x 230 V AC/DC 20 A
Treceri coaxiale RF 2x SMA + 1x N (mamă)
Alte treceri 1x Cablu cu fibră optică
Dimensiuni 115 (L) x 60 (l) x 42 (Î) cm
Înălțime de blocare 250 mm
Dimensiune ușă 30 (l) x 20 (Î) cm
Deschidere ușă 23 (l) x 15 (î) cm
Dimensiune uniformă a suprafeței ±3 dB 10 (L) x 10 (l) x 7,5 (î) cm
Dimensiune maximă EUT 20 (L) x 20 (l) x 15 (î) cm
Greutate 25 kg
Standard de configurare INOX; PLF-16S; FOPT-3; FT-N; FT-SMA
Standarde de referință IEC/EN 61000-4-3 - IEC/EN 61000-4-20

Introducere

Celula GTEM este un TEM cu ghid de undă cu o limită superioară de frecvență extinsă la intervalul GHz.

Este luată în considerare ca un dispozitiv de măsurare alternativ atât pentru măsurătorile de emisie radiată, cât și pentru cele de imunitate.

Este inclusă în standardul IEC 61000-4-20 publicat recent „Teste de emisie și imunitate în ghiduri de undă transversale (TEM)”.

Teoria funcționării

Celulele GTEM (Celulele electromagnetice transversale Giga-hertz (EMC) sunt structuri cu ghid de undă concepute pentru măsurători de compatibilitate electromagnetică și biomedicale aplicații.

Câmpul electromagnetic din interiorul camerei este distribuit în modul TEM. În acest mod, nu există nicio componentă electrică sau magnetică a câmpului în direcția de propagare a undei electromagnetice, astfel încât componentele câmpului sunt strict perpendiculare. Presupunând o distribuție ideală a câmpului TEM sub frecvența de tăiere a celulei (înainte de introducerea modurilor de ordin superior), distribuția câmpului electromagnetic poate fi considerată statică.

Caracteristici cheie

Proiectat și fabricat în întregime în Italia.

Construcție robustă realizată în întregime din oțel inoxidabil.

Design unic, compact.

Optimizat pentru EMI și EMC.

Câmpuri puternice obținute cu o putere de intrare redusă.

Lățime de bandă largă de până la 20 GHz.

Eficiență ridicată de ecranare.

Trări și filtre complet configurabile.

Calitate excelentă la frecvențe joase cost.

Aplicații

EMI și EMS

Testarea radiațiilor și a susceptibilității

Conceput special pentru aplicații de telecomunicații

Aplicații biomedicale și dozimetrice

Calibrarea senzorilor izotropi

Test de sensibilitate a receptorului

Opțiuni disponibile

Opțiune Descriere
