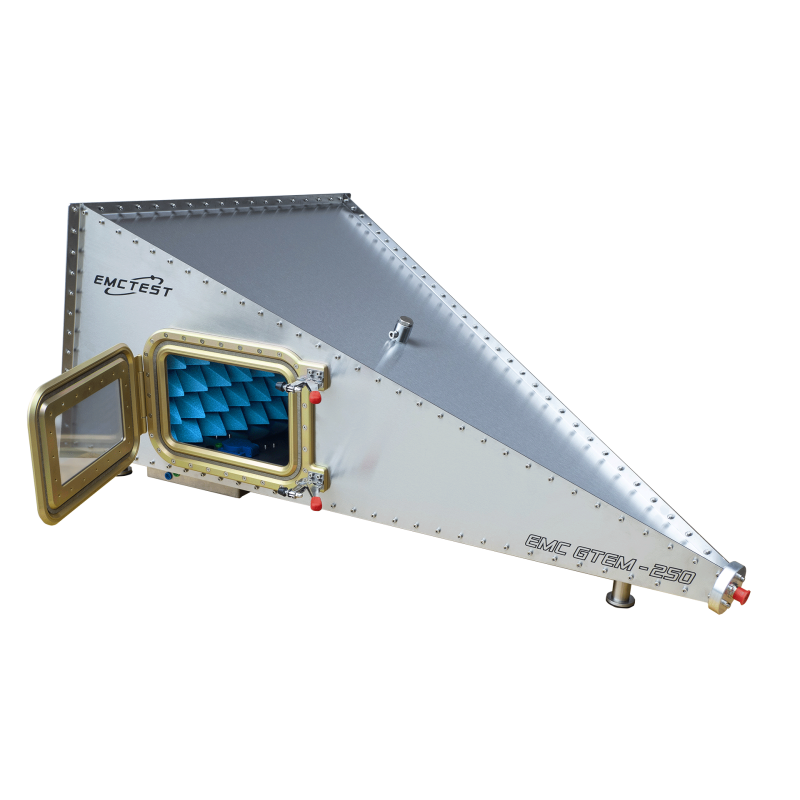

Komora EMC GTEM 250

  • GTEM 250

Komora EMC GTEM 250 przeznaczona jest do badań odporności i emisji.

Dane techniczne

Zakres częstotliwości od 100 kHz do 20 GHz
Maksymalna moc wejściowa 250 W
Typ złącza wejściowego N (żeńskie)
Impedancja nominalna 50 omów
Typowy współczynnik VSWR 1; 1,2
Filtr linii zasilającej 2x 230 V AC/DC 20 A
Przepusty koncentryczne RF 2x SMA + 1x N (żeńskie)
Inne przepusty 1x kabel światłowodowy
Wymiary 115 (dł.) x 60 (szer.) x 42 (wys.) cm
Wysokość przegrody 250 mm
Rozmiar drzwi 30 (szer.) x 20 (wys.) cm
Otwór drzwi 23 (szer.) x 15 (wys.) cm
Rozmiar obszaru jednolitego ±3dB 10 (dł.) x 10 (szer.) x 7,5 (wys.) cm
Maksymalny rozmiar EUT 20 (dł.) x 20 (szer.) x 15 (wys.) cm
Waga 25 kg
Konfiguracja standardowa INOX; PLF-16S; FOPT-3; FT-N; FT-SMA
Normy referencyjne IEC/EN 61000-4-3 - IEC/EN 61000-4-20

Wprowadzenie

Komora GTEM to falowód TEM z górną granicą częstotliwości rozszerzoną do zakresu GHz.

Jest ona rozważana jako alternatywne urządzenie pomiarowe zarówno do pomiarów emisji promieniowanej, jak i odporności.

Została ona uwzględniona w niedawno opublikowanej normie IEC 61000-4-20 „Badania emisji i odporności w falowodach poprzecznych (TEM)”.

Teoria działania

Komory GTEM (Giga-hertz Transversal Electro-Magnetic cells) są strukturami falowodowymi przeznaczonymi do pomiarów kompatybilności elektromagnetycznej, a także do zastosowań biomedycznych.

Rozkład pola elektromagnetycznego wewnątrz komory odbywa się w trybie TEM. W trybie tym nie ma składowej pola elektrycznego i magnetycznego w kierunku propagacji fali elektromagnetycznej dlatego składowe pola są dokładnie prostopadłe. Zakładając idealny rozkład pola TEM poniżej częstotliwości granicznej komórki (przed wprowadzeniem modów wyższego rzędu), rozkład pola elektromagnetycznego można uznać za statyczny.

Najważniejsze cechy

Zaprojektowane i w całości wyprodukowane we Włoszech.

Wytrzymała konstrukcja w całości ze stali INOX.

Unikalna, kompaktowa konstrukcja.

Zoptymalizowany pod kątem EMI i EMC.

Silne pola osiągnięte przy niskiej mocy wejściowej.

Szerokie pasmo do 20 GHz.

Wysoka skuteczność ekranowania.

W pełni konfigurowalne przepusty i filtry.

Doskonała jakość przy niskich kosztach.

Zastosowania

Urządzenia EMI i EMS

Testy promieniowania i podatności

Specjalnie zaprojektowane do zastosowań telekomunikacyjnych

Zastosowania biomedyczne i dozymetryczne

Kalibracja czujników izotropowych

Test czułości odbiornika

Dostępne opcje

Opcja Opis
Niektóre opcje mogą nie być wymienione poniżej. Jeśli potrzebujesz niestandardowej opcji, która nie została tutaj wymieniona, skontaktuj się z nami bezpośrednio.
AIRVENT55 Okienko wentylacyjne ekranowane 50 x 50 mm
AIRVENT88 Okienko wentylacyjne ekranowane 80 x 80 mm
AIRVENT120 Okno wentylacyjne ekranowane 120 x 120 mm
DCF-120 Jednobiegunowe filtrowane przejście AC/DC 120 A 1700 V DC/250 V AC
DUT-BOX-250 3-osiowy system pozycjonowania: przezroczysta poliwęglanowa skrzynka szklana odpowiednia do określenia efektywnej objętości testowej i pozycjonowania DUT na 3 osiach testowych. (Dostępne do EMC GTEM 1500)
7/16 WEJŚCIE Złącze wejściowe żeńskie 7/16" (maks. 3 GHz) – zawarte w standardowej konfiguracji
WEJŚCIE N Złącze wejściowe żeńskie N (maks. 20 GHz)
ESI-250 Elektryczna blokada bezpieczeństwa
FOPT-3 Kanał dla przewodów światłowodowych (3 pary światłowodów)
FPT-DB25 Filtrowane 25-biegunowe przejście RS-232 (DB25)
FPT-DB9 Filtrowane 9-biegunowe przejście RS-232 (DB9)
FPT-DC10 N.2 filtrowane przejście gniazda bananowego 10 A 600 V DC
FPT-DC120 2 filtrowane przejściówki 120 A 500 V DC – połączenie śrubowe M8
FPT-DC200 2 filtrowane przejściówki 200 A 500 V DC – połączenie śrubowe M10
FPT-DC300 2 filtrowane przejściówki 300 A 500 V DC – połączenie śrubowe M10
FT-ANYCABLE Elastyczna rura ze stali nierdzewnej Anycable o długości 20 cm i średnicy 1 cala – system modułowy. (Umożliwia to podłączenie różnych „innych” kabli, które pasują do tego systemu).
FT-AIR Przepust falowodowy do gazu/powietrza
FT-BNC Przepust RF BNC-BNC złącze żeńskie do montażu panelowego
FT-BNC/SMA Przepust RF BNC-SMA złącze żeńskie do montażu panelowego
FT-N Przepust RF N-N złącze żeńskie do montażu panelowego
FT-RJ45 Ekranowane złącze przepustowe RJ45 (RJ11) żeńskie-żeńskie
FT-RJ45F Złącze przepustowe RJ45 (RJ11) 1 Gb/s z filtrem, żeńskie-żeńskie
FT-SMA Złącze przelotowe RF SMA-SMA żeńskie do montażu panelowego
FT-USB2 Ekranowane złącze przelotowe USB 2.0
FT-USB3 Ekranowane złącze przelotowe USB 3.0
FT-USB3F Filtrowane złącze przelotowe USB 3.0 typu A żeńskie
FT-USBC Ekranowane złącze przelotowe USB typu C
HCOMB-10 Przepust wentylacyjny/audio typu Feedthru o wymiarach 10 x 10 cm z komórką plastrową
HCOMB-20 Przepust wentylacyjny/audio typu Feedthru o wymiarach 20 x 20 cm z komórką plastrową
HN Złącze N wysokiego napięcia (do użytku wyłącznie z impulsami serii) – maksymalna częstotliwość robocza gtem: 3 GHz
HPTER-250 Złącza wysokiej mocy 500 W mocy ciągłej do 3 GHz
ILED Ekranowana lampa LED do oświetlenia wewnętrznego
INOX W pełni stalowa, wytrzymała konstrukcja klasy wojskowej - zawarta w standardowej konfiguracji
US-WIRING Okablowanie dla napięcia 110 V AC w USA
PDTP Panel techniczny z otworami do montażu opcji z uszczelkami EMC i śrubami ze stali nierdzewnej
PLF-20S Jednofazowy filtr linii zasilającej AC 2x 20 A P+N+PE
PLF-32S Jednofazowy filtr linii zasilającej AC 2x 32 A P+N+PE
PLF-16S Jednofazowy filtr linii zasilającej AC 2x 16A P+N+PE – zawarty w standardowej konfiguracji
PLF-16T Trójfazowy filtr linii zasilającej AC 4x 16A 3P+N+PE
PLF-20T Trójfazowy filtr linii zasilającej AC 4x 20A 3P+N+PE
PLF-32T Trójfazowy filtr linii zasilającej prądu przemiennego 4x 32A 3P+N+PE
PLF-64T Trójfazowy filtr linii zasilającej prądu przemiennego 4x 64A 3P+N+PE
PLF-40S Jednofazowy filtr linii zasilającej prądu przemiennego 2x 40A P+N+PE
PLF-60S Jednofazowy filtr linii zasilającej prądu przemiennego 2x 60A P+N+PE
PWS-16S Dodatkowe gniazdo zasilania dla EUT – 2x16A P+N+PE
PWS-32S Dodatkowe gniazdo zasilania dla EUT – 2x32A P+N+PE
PWS-16T Dodatkowe gniazdo zasilania dla EUT – 4x16A 3P+N+PE
PWS-32T Dodatkowe gniazdo zasilania dla EUT – 4x32A 3P+N+PE
PWS-64T Dodatkowe gniazdo zasilania dla EUT – 4x64A 3P+N+PE
SAE Drzwi do testów zgodnie z normą SAE J1752/3 – układ scalony
SHW-250 Ekranowane okno w drzwiach
Mniej
Czytaj więcej

Wyślij zapytanie ofertowe

Jesteś zainteresowany tym produktem? Potrzebujesz dodatkowych informacji lub indywidualnej wyceny?

Skontaktuj się z nami
ZAPYTAJ O PRODUKT close
Dziękujemy za przesłanie wiadomości. Odpowiemy możliwie najszybciej.
ZAPYTAJ O PRODUKT close
Przeglądaj
wyślij zapytanie

Dodaj do schowka

Musisz być zalogowany/a

Komora EMC GTEM 250 przeznaczona jest do badań odporności i emisji.

Dane techniczne

Zakres częstotliwości od 100 kHz do 20 GHz
Maksymalna moc wejściowa 250 W
Typ złącza wejściowego N (żeńskie)
Impedancja nominalna 50 omów
Typowy współczynnik VSWR 1; 1,2
Filtr linii zasilającej 2x 230 V AC/DC 20 A
Przepusty koncentryczne RF 2x SMA + 1x N (żeńskie)
Inne przepusty 1x kabel światłowodowy
Wymiary 115 (dł.) x 60 (szer.) x 42 (wys.) cm
Wysokość przegrody 250 mm
Rozmiar drzwi 30 (szer.) x 20 (wys.) cm
Otwór drzwi 23 (szer.) x 15 (wys.) cm
Rozmiar obszaru jednolitego ±3dB 10 (dł.) x 10 (szer.) x 7,5 (wys.) cm
Maksymalny rozmiar EUT 20 (dł.) x 20 (szer.) x 15 (wys.) cm
Waga 25 kg
Konfiguracja standardowa INOX; PLF-16S; FOPT-3; FT-N; FT-SMA
Normy referencyjne IEC/EN 61000-4-3 - IEC/EN 61000-4-20

Wprowadzenie

Komora GTEM to falowód TEM z górną granicą częstotliwości rozszerzoną do zakresu GHz.

Jest ona rozważana jako alternatywne urządzenie pomiarowe zarówno do pomiarów emisji promieniowanej, jak i odporności.

Została ona uwzględniona w niedawno opublikowanej normie IEC 61000-4-20 „Badania emisji i odporności w falowodach poprzecznych (TEM)”.

Teoria działania

Komory GTEM (Giga-hertz Transversal Electro-Magnetic cells) są strukturami falowodowymi przeznaczonymi do pomiarów kompatybilności elektromagnetycznej, a także do zastosowań biomedycznych.

Rozkład pola elektromagnetycznego wewnątrz komory odbywa się w trybie TEM. W trybie tym nie ma składowej pola elektrycznego i magnetycznego w kierunku propagacji fali elektromagnetycznej dlatego składowe pola są dokładnie prostopadłe. Zakładając idealny rozkład pola TEM poniżej częstotliwości granicznej komórki (przed wprowadzeniem modów wyższego rzędu), rozkład pola elektromagnetycznego można uznać za statyczny.

Najważniejsze cechy

Zaprojektowane i w całości wyprodukowane we Włoszech.

Wytrzymała konstrukcja w całości ze stali INOX.

Unikalna, kompaktowa konstrukcja.

Zoptymalizowany pod kątem EMI i EMC.

Silne pola osiągnięte przy niskiej mocy wejściowej.

Szerokie pasmo do 20 GHz.

Wysoka skuteczność ekranowania.

W pełni konfigurowalne przepusty i filtry.

Doskonała jakość przy niskich kosztach.

Zastosowania

Urządzenia EMI i EMS

Testy promieniowania i podatności

Specjalnie zaprojektowane do zastosowań telekomunikacyjnych

Zastosowania biomedyczne i dozymetryczne

Kalibracja czujników izotropowych

Test czułości odbiornika

Dostępne opcje

Opcja Opis
Niektóre opcje mogą nie być wymienione poniżej. Jeśli potrzebujesz niestandardowej opcji, która nie została tutaj wymieniona, skontaktuj się z nami bezpośrednio.
AIRVENT55 Okienko wentylacyjne ekranowane 50 x 50 mm
AIRVENT88 Okienko wentylacyjne ekranowane 80 x 80 mm
AIRVENT120 Okno wentylacyjne ekranowane 120 x 120 mm
DCF-120 Jednobiegunowe filtrowane przejście AC/DC 120 A 1700 V DC/250 V AC
DUT-BOX-250 3-osiowy system pozycjonowania: przezroczysta poliwęglanowa skrzynka szklana odpowiednia do określenia efektywnej objętości testowej i pozycjonowania DUT na 3 osiach testowych. (Dostępne do EMC GTEM 1500)
7/16 WEJŚCIE Złącze wejściowe żeńskie 7/16" (maks. 3 GHz) – zawarte w standardowej konfiguracji
WEJŚCIE N Złącze wejściowe żeńskie N (maks. 20 GHz)
ESI-250 Elektryczna blokada bezpieczeństwa
FOPT-3 Kanał dla przewodów światłowodowych (3 pary światłowodów)
FPT-DB25 Filtrowane 25-biegunowe przejście RS-232 (DB25)
FPT-DB9 Filtrowane 9-biegunowe przejście RS-232 (DB9)
FPT-DC10 N.2 filtrowane przejście gniazda bananowego 10 A 600 V DC
FPT-DC120 2 filtrowane przejściówki 120 A 500 V DC – połączenie śrubowe M8
FPT-DC200 2 filtrowane przejściówki 200 A 500 V DC – połączenie śrubowe M10
FPT-DC300 2 filtrowane przejściówki 300 A 500 V DC – połączenie śrubowe M10
FT-ANYCABLE Elastyczna rura ze stali nierdzewnej Anycable o długości 20 cm i średnicy 1 cala – system modułowy. (Umożliwia to podłączenie różnych „innych” kabli, które pasują do tego systemu).
FT-AIR Przepust falowodowy do gazu/powietrza
FT-BNC Przepust RF BNC-BNC złącze żeńskie do montażu panelowego
FT-BNC/SMA Przepust RF BNC-SMA złącze żeńskie do montażu panelowego
FT-N Przepust RF N-N złącze żeńskie do montażu panelowego
FT-RJ45 Ekranowane złącze przepustowe RJ45 (RJ11) żeńskie-żeńskie
FT-RJ45F Złącze przepustowe RJ45 (RJ11) 1 Gb/s z filtrem, żeńskie-żeńskie
FT-SMA Złącze przelotowe RF SMA-SMA żeńskie do montażu panelowego
FT-USB2 Ekranowane złącze przelotowe USB 2.0
FT-USB3 Ekranowane złącze przelotowe USB 3.0
FT-USB3F Filtrowane złącze przelotowe USB 3.0 typu A żeńskie
FT-USBC Ekranowane złącze przelotowe USB typu C
HCOMB-10 Przepust wentylacyjny/audio typu Feedthru o wymiarach 10 x 10 cm z komórką plastrową
HCOMB-20 Przepust wentylacyjny/audio typu Feedthru o wymiarach 20 x 20 cm z komórką plastrową
HN Złącze N wysokiego napięcia (do użytku wyłącznie z impulsami serii) – maksymalna częstotliwość robocza gtem: 3 GHz
HPTER-250 Złącza wysokiej mocy 500 W mocy ciągłej do 3 GHz
ILED Ekranowana lampa LED do oświetlenia wewnętrznego
INOX W pełni stalowa, wytrzymała konstrukcja klasy wojskowej - zawarta w standardowej konfiguracji
US-WIRING Okablowanie dla napięcia 110 V AC w USA
PDTP Panel techniczny z otworami do montażu opcji z uszczelkami EMC i śrubami ze stali nierdzewnej
PLF-20S Jednofazowy filtr linii zasilającej AC 2x 20 A P+N+PE
PLF-32S Jednofazowy filtr linii zasilającej AC 2x 32 A P+N+PE
PLF-16S Jednofazowy filtr linii zasilającej AC 2x 16A P+N+PE – zawarty w standardowej konfiguracji
PLF-16T Trójfazowy filtr linii zasilającej AC 4x 16A 3P+N+PE
PLF-20T Trójfazowy filtr linii zasilającej AC 4x 20A 3P+N+PE
PLF-32T Trójfazowy filtr linii zasilającej prądu przemiennego 4x 32A 3P+N+PE
PLF-64T Trójfazowy filtr linii zasilającej prądu przemiennego 4x 64A 3P+N+PE
PLF-40S Jednofazowy filtr linii zasilającej prądu przemiennego 2x 40A P+N+PE
PLF-60S Jednofazowy filtr linii zasilającej prądu przemiennego 2x 60A P+N+PE
PWS-16S Dodatkowe gniazdo zasilania dla EUT – 2x16A P+N+PE
PWS-32S Dodatkowe gniazdo zasilania dla EUT – 2x32A P+N+PE
PWS-16T Dodatkowe gniazdo zasilania dla EUT – 4x16A 3P+N+PE
PWS-32T Dodatkowe gniazdo zasilania dla EUT – 4x32A 3P+N+PE
PWS-64T Dodatkowe gniazdo zasilania dla EUT – 4x64A 3P+N+PE
SAE Drzwi do testów zgodnie z normą SAE J1752/3 – układ scalony
SHW-250 Ekranowane okno w drzwiach
Mniej
Czytaj więcej
