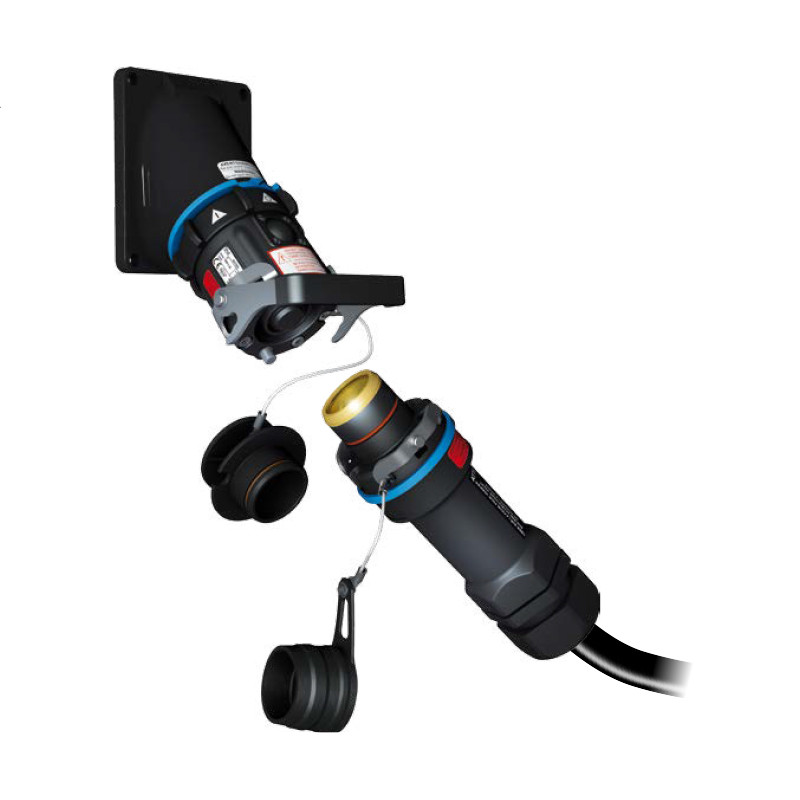

Conector monopol cu până la 680A la 1000V AC / 1500V DC
Conector monopol cu până la 680A la 1000V AC / 1500V DC
Conector monopol cu până la 680A la 1000V AC / 1500V DC

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: MARECHAL ELECTRIC

Conector monopol cu până la 680A la 1000V AC / 1500V DC

Întrerupător unipolar până la 680A până la 1000V AC/1500V DC

  • Sistem de interblocare electromecanică cu microîntrerupător încorporat
  • 5 poziții fixe mecanic pentru fiecare fază: L1, L2, L3, N + E
  • Protecție suplimentară cu culori diferite
  • Carcasă termoplastică armată cu fibră de sticlă IK08
  • Circuit principal de curent: max. 680 A / 1000 V AC / 1500 V DC, conexiune 70 – 400 mm²
  • Circuit de contact: max. 6 A / 220 V, conexiune 1,5 – 4 mm²
  • Zona 1 [&] 2, 21 [&] 22, tip de protecție la aprindere "e"
  • Certificat conform ATEX 94/9/CE
  • IEC 60079-0/-7, IEC 61241-0/-1
  • IP 65/66
Priză Ștecher cablu Nr. articol Nr. articol Nr. articol
Nr. articol 18-25 mm 18-25 mm 18-25 mm 18-25 mm
L1 4647 001 rowspan="8" bgcolor="#FFFFFF"> L1 4641 001 32P 4641 001 40P 4641 001 50P 4641 001 63P
L2 4647 002 L2 4641 002 32P 4641 002 40P 4641 002 50P 4641 001 63P
L3 4647 003 L3 4641 003 32P 4641 003 40P 4641 003 50P 4641 001 63P
colspan="2">N 4647 00N N 4641 00N 32P 4641 00N 40P 4641 00N 50P 4641 001 63P
E 4647 00T E 4641 00T 32P 4641 00T 40P 4641 00T 50P 4641 001 63P
colspan="2">+ 4647 00P + 4641 00P 32P 4641 00P 40P 4641 00P 50P 4641 001 63P
- 4647 00M 4641 00M 32P 4641 00M 40P 4641 00M 50P 4641 001 63P
Codare culori conform codului european Codificare culori conform codului european
Adaptor Pană/manșă cablu* Cod articol Cod articol Curent (A) Curent (A)
Blocarea electromecanică se realizează datorită unui microîntrerupător încorporat care reglează fluxul de curent atunci când conectorul este introdus sau deconectat, crescând siguranța întregului dispozitiv. Secțiune transversală cablu (mm2) Terminal cablu Manșon 20°C≤Ta≤+40°C G/D T5/T56°C 20°C≤Ta≤+60°C G/D T5/T56°C
Pentru a asigura siguranța completă în medii explozive, se recomandă utilizarea unui dispozitiv de interblocare electrică. Sistemul de control prezentat permite întreruperea sarcinii în conformitate cu directivele ATEX (clasa de protecție la aprindere „e”). 70 454 A70 CV 454 A70 DV 290 235
95 454 A95 CV 454 A95 DV 415 335
120 454 A12 CV 454 A12 DV 456 376
150 454 A15 CV 454 A15 DV 493 415
185 454 A18 CV 454 A18 DV 530 450
240 454 A24 CV 454 A24 DV 570 497
300 454 A30 CV 454 A30 DV 620 540
400 454 A40 CV 454 A40 DV 680 600
*Când comandați un dop, vă rugăm să selectați manșonul corespunzător
