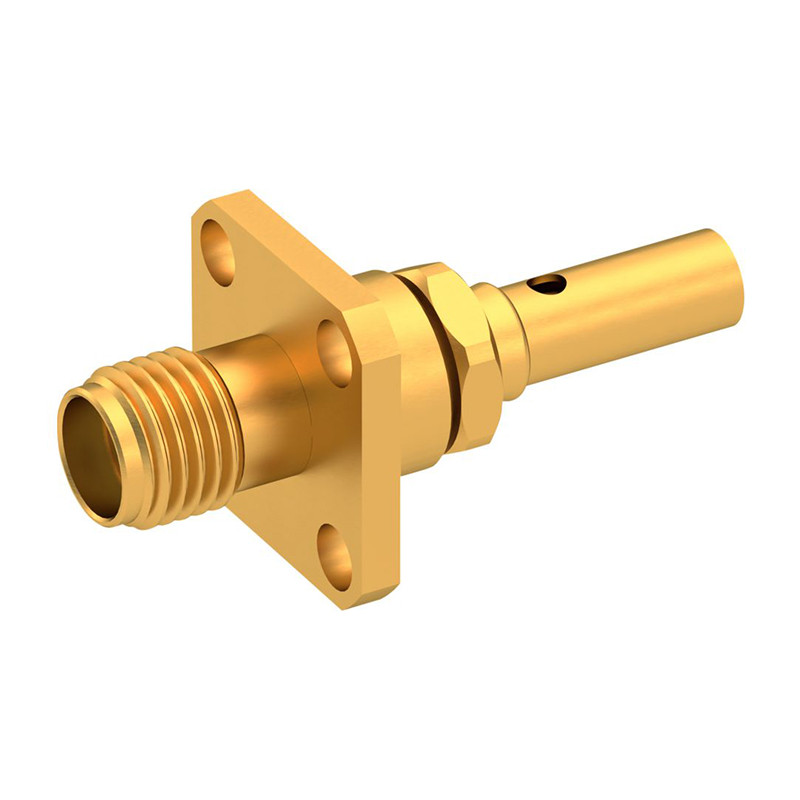

Conectori coaxiali in miniatura SMA
Conectori coaxiali in miniatura SMA

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Radiall

Conectori coaxiali in miniatura SMA

Potrivit în special pentru semnale de înaltă frecvență, respectă standardele MIL-C 39012, IEC 169-15 și CECC 22 110.
Aplicații: radio/telecomunicații, aviație, zboruri spațiale, instrumente de măsurare.

Date tehnice:
- 65°C până la 165°C
Frecvență de funcționare:
până la 18GHz
Tensiune de funcționare:
Cablu de 2,6 mm / 50 W: 250V, cablu de 5,5 mm / 50 W: 335 Vrms
Interval de temperatură:
Material:
Corp: oțel aliat sau bronz de beriliu, tub interior - alamă
Finisaj suprafață:
Corp și fir interior placat cu aur
Impedanță undă:
50 W


Nr. producător Descriere
Conectori coaxiali miniaturali SMA
Ștecher de cablu cu conductor interior,
Pentru cablu cu teacă solidă, pentru lipire
Număr de capăt 000 W = piuliță de racord placată cu aur și zonă de lipire
Număr de capăt 002 W = piuliță din oțel aliat, zonă de lipire placată cu aur

R 125 052 000 W
Ø a = 2,2 mm

R 125 052 002 W
Ø a = 2,2 mm aur selectiv

R 125 055 000 W
Ø a = 3,65 mm

R 125 055 002 W
Ø a = 3,65 mm aur selectiv

R 125 054 000 W

Ștecher cablu fără fir interior
pentru cablu cu manta solidă, pentru lipire
Ø a = 3,65 mm

R 125 072 000 W
Ștecher de cablu
pentru sertizare și lipire
pentru cabluri flexibile, tip cablu: RG 174 A/U,
RG 316/U, Ø a = 3,25 mm

R 125 075 000 W
Conector de cablu
pentru sertizare sau lipire pe cabluri
flexibil, tip cablu: RG 58 C/U,
RG 141 A/U, Ø a = 5,5 mm

Ștecher de cablu înclinat cu conductor interior,
Pentru cablu cu teacă solidă, pentru lipire
Număr de capăt 000 W = piuliță și zonă de lipire placate cu aur
Număr de capăt 002 W = piuliță din oțel aliat, zonă de lipire placată cu aur

R 125 153 000 W
Ø a = 2,2 mm

R 125 154 000 W
Ø a = 3,65 mm

R 125 172 000 W

Ștecher cablu unghiular
pentru sertizare sau lipire
pentru cabluri flexibile,
tip cablu: RG 174 A/U, RG 316/U
Ø a = 3,25 mm

R 125 175 000 W

Ștecher de cablu unghiular
pentru sertizare sau lipire
pentru cabluri flexibile,
tip cablu: RG 58 A/U, RG 141 A/U
Ø a = 5,5 mm

R 125 222 000 W

Slot cablu
pentru cabluri cu manta solidă, pentru lipire
Ø a = 2,25 mm

R 125 225 000 W
Slot cablu
pentru cabluri cu manta solidă, pentru lipire
Ø a = 3,65 mm

R 125 236 000 W

Slot cablu
pentru cabluri flexibile, pentru sertizare sau lipire
Grup cabluri 2.6/50
Ø a = 3.25mm


Nr. producător Descriere

R 125 252 000 W

Priză cablu
cu flanșă îngustă, pentru cabluri cu teacă solidă lipibilă. Ø a = 2,25 mm

R 125 255 000 W

Priză cablu
cu flanșă pătrată, pentru cabluri cu teacă solidă lipibilă. Ø a = 3,65 mm

R 125 303 000 W

Priză cablu
Instalare într-o gaură pentru cabluri flexibile, pentru lipire sau sertizare
Grup cabluri 2.6/50, Ø a = 3.25mm

Priză panou, flanșă pătrată, pini lipiți, fir intern fix

R 125 403 000 W
Suprafață placată cu aur:

R 125 403 001 W
Suprafață din oțel aliat pasivată

R 125.454.000 W
Priză de panou, flanșă îngustă, terminale lipite, fir intern fix

R 125.414.000 W
Priză de panou, flanșă pătrată, conexiune cu dezizolare minimă a firelor, fir intern fix

R 125 512 000 W

Priză de panou, flanșă pătrată, conexiune extinsă cu dezizolare minimă a firelor, fir intern fix

R 125 462 000 W

Priză de panou, flanșă îngustă, conexiune cu dezizolare minimă a firelor, fir intern fix

R 125 426 000 W
Priză de imprimare, dreaptă, fir intern fix

R 125 680 000 W

Priză de imprimare, înclinată

R 125 553 000 W
Priză de panou, montare prin orificiu, pini lipiți, fir intern fix

Număr producător Descriere

R 125 703 000 W

Convertor
Ștecher - Ștecher

R 125 704 000 W

 Ștecher - priză

Adaptor priză-la-priză

R 125 705 000 W

 Suprafață placată cu aur

R 125 705 001 W

 Suprafață: oțel aliat pasivat

Adaptor priză-la-priză

Instalare într-o gaură

R 125 720 000 W

 Suprafață aurie

R 125 720 001 W

 Oțel aliat pasivizat la suprafață

R 125.753.000 W

Conector adaptor
soclu-soclu
Montat în orificiu, etanșat ermetic

R 125 771 000 W

Conector adaptor înclinat
Mufă-la-priză

Conector adaptor în T

Priză - Priză - Ștecher

R 125 780 000 W

 Suprafață placată cu aur

R 125 780 001 W

 Oțel aliat pasivizat la suprafață

Capac de scurtcircuitare

R 125 852 000 W

 Suprafață placată cu aur

R 125 852 001 W

 Suprafață: oțel aliat pasivat
mai puțin
