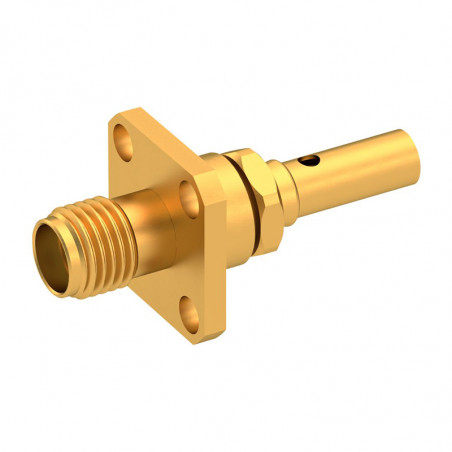

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: Radiall

Conectores concéntricos Miniatura SMA

Especialmente adecuado para señales de alta frecuencia, cumple con las normas MIL-C 39012, IEC 169-15 y CECC 22 110.
Aplicaciones: radio/telecomunicaciones, aviación, vuelos espaciales, instrumentos de medición.

Datos técnicos:
De -65 °C a 165 °C
Frecuencia de operación:
Hasta 18 GHz
Voltaje de funcionamiento:
Cable de 2,6 mm/50 W: 250 V, cable de 5,5 mm/50 W: 335 Vrms
Rango de temperatura:
Material:
Cuerpo: acero aleado o bronce berilio, tubo interior: latón
Acabado superficial:
Cuerpo y cable interior chapados en oro
Onda Impedancia:
50 W


N.º de fabricante Descripción
Conectores coaxiales miniatura SMA
Conector de cable con conductor interior
Para cable con revestimiento sólido, para soldar
Número de extremo 000 W = tuerca de unión y zona de soldadura doradas
Número de extremo 002 W = tuerca de acero aleado, zona de soldadura dorada

R 125 052 000 W
Ø a = 2,2 mm

R 125 052 002 W
Ø a = 2,2 mm oro selectivo

R 125 055 000 W
Ø a = 3,65 mm

R 125 055 002 W
Ø a = 3,65 mm oro selectivo

R 125 054 000 W

Conector de cable sin cable interior
Para cable con revestimiento sólido, para soldar
Ø a = 3,65 mm

R 125 072 000 W
Conector de cable
Para crimpar y soldar
Para cables flexibles, tipo de cable: RG 174 A/U,
RG 316/U, Ø a = 3,25 mm

R 125 075 000 W
Conector de cable
Para engarzar o soldar cables
Flexible, tipo de cable: RG 58 C/U,
RG 141 A/U, Ø a = 5,5 mm

Conector de cable acodado con conductor interior
Para cable con revestimiento sólido, para soldar
Número de extremo 000 W = tuerca y zona de soldadura doradas
Número de extremo 002 W = tuerca de acero aleado, zona de soldadura dorada

R 125 153 000 W
Ø a = 2,2 mm

R 125 154 000 W
Ø a = 3,65 mm

R 125 172 000 W

Conector de cable acodado
Para crimpar o soldar
Para cables flexibles
Tipo de cable: RG 174 A/U, RG 316/U
Ø a = 3,25 mm

R 125 175 000 W

Conector de cable angular
Para crimpar o soldar
Para cables flexibles
Tipo de cable: RG 58 A/U, RG 141 A/U
Ø a = 5,5 mm

R 125 222 000 W

Ranura para cable
Para cables con revestimiento sólido, para soldar
Ø a = 2,25 mm

R 125 225 000 W
Ranura para cable
Para cables con revestimiento sólido, para soldar
Ø a = 3,65 mm

R 125 236 000 W
Ranura para cable
Para cables flexibles, para crimpar o soldar
Grupo de cables 2.6/50
Ø a = 3,25 mm


N.º de fabricante Descripción

R 125 252 000 W
Conector hembra
Con brida estrecha, para cables con cubierta sólida soldable. Ø a = 2,25 mm

R 125 255 000 W
Toma de cable
Con brida cuadrada, para cables con funda sólida soldable. Ø a = 3,65 mm

R 125 303 000 W
Base para cable
Instalación en orificio para cables flexibles, para soldar o crimpar
Grupo de cables 2.6/50, Ø a = 3,25 mm

Base para panel, brida cuadrada, pines soldados, cable interno fijo

R 125 403 000 W
Superficie dorada:

R 125 403 001 W
Superficie de acero aleado pasivado

R 125.454.000 W
Base de panel, brida estrecha, terminales soldados, cable interno fijo

R 125.414.000 W
Base de panel, brida cuadrada, conexión con mínimo pelado de cables, cable interno fijo

R 125 512 000 W
Base de panel, brida cuadrada, conexión extendida con mínimo pelado de cables, cable interno fijo

R 125 462 000 W
Base de panel, brida estrecha, conexión con mínimo pelado de cables, cable interno fijo

R 125 426 000 W
Toma de impresión, recta, cable interno fijo

R 125 680 000 W

Toma de impresión, acodada

R 125 553 000 W
Base de panel, montaje pasante, pines soldados, cable interno fijo

Número de fabricante Descripción

R 125 703 000 W

 Convertidor
Enchufe - Enchufe

R 125 704 000 W

 Enchufe - toma

Adaptador de enchufe a enchufe

R 125 705 000 W

 Superficie bañada en oro

R 125 705 001 W

 Superficie: acero aleado pasivado

Adaptador de enchufe a enchufe

Instalación en un orificio

R 125 720 000 W

 Superficie dorada

R 125 720 001 W

 Superficie de acero aleado pasivado

R 125 753 000 W

 Conector adaptador
Toma a toma
Montaje en orificio, sellado herméticamente

R 125 771 000 W

Conector adaptador acodado
Toma a toma

Conector adaptador en T

Enchufe - Enchufe - Clavija

R 125 780 000 W

 Superficie dorada

R 125 780 001 W

 Acero aleado con superficie pasivada

Tapa de cortocircuito

R 125 852 000 W

 Superficie bañada en oro

R 125 852 001 W

 Superficie: acero aleado pasivado
