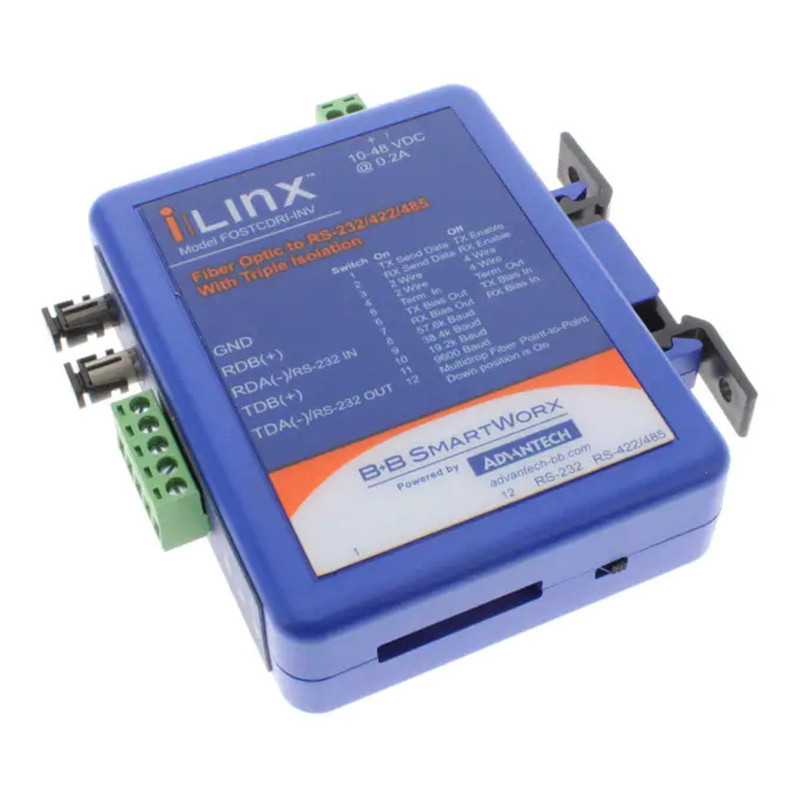

Convertor de suport industrial RS232 / RS422 / RS485-șină de fibră optică-DIN-FOSTCDRI

• Viteza de transfer de date până la 115,2 Kbps
• Domeniul tensiunii de alimentare: 10 - 48 VCC
• Gamă largă de temperatură de funcționare
• Optoisolarea cu 3 căi 2000V
• Compatibil cu Modbus ASCII / RTU
• Protecție împotriva interferențelor electromagnetice / radio [EMI / RFI]
• UL Clasa 1 Divizia 2

Descriere
FOSTCDRI este convertorul nostru industrial premium în convertor de fibră optică multimodă. Proiectat pentru a lucra într-un mediu industrial exigent, convertorul are aprobare și certificare UL pentru aplicații din mediile Clasa 1, Divizia 2. Pe lângă conectivitatea directă, dispozitivul poate funcționa în modul de operare de rețea cu mai multe picături. Aceasta permite dispozitivului serial să comunice cu alte dispozitive (până la 31) instalate pe inelul cu fibră optică. Deoarece dispozitivul îndeplinește cerințele standardelor mixte, este posibil să înlocuiți alte convertoare și atenuatoare și să adăugați protecție împotriva interferențelor electromagnetice / radio [EMI / RFI], necesare pentru comunicarea cu fibră optică.
În modul RS-232, convertorul acceptă transmisia și recepția datelor. Semnalele de strângere de mână nu sunt transmise. Circuitul de control automat de trimitere a datelor controlează sistemul de control RS-422/485, care elimină nevoia de software extern.
Instalarea și configurația ușoară este asigurată de un comutator de 12 poziții pe peretele de jos, utilizat pentru configurarea parametrilor RS-422/485. Liniile de date seriale și liniile de alimentare sunt conectate la blocurile terminale înlocuibile. Conectoarele ST au fost utilizate pentru conectarea fibrei optice. Nu uitați, când vine vorba de o comunicare fiabilă într-un mediu industrial exigent, marca Ilinx ™ de la B [&] B Electronics este cea mai bună alegere.

Conținutul pachetului
• FOSTCDRI - convertor industrial de conexiuni seriale la fibră optică multimodă
• Fișă tehnică
• Bloc terminal de alimentare (instalat)
• Bloc terminal de conexiuni seriale (instalat)
• Protector de praf cu fibră optică (instalat)
Dacă orice componentă lipsește sau este deteriorată, vă rugăm să contactați B [&] B Electronics pentru o înlocuire

Precauții speciale în mediul clasei 1, divizia 2
1. Cablurile de alimentare, de intrare / ieșire (I / O) trebuie să respecte metodele de cablare pentru clasa 1, divizia 2 [articolul 501.10 (B) Codul electric național, NFPA70] și reglementările locale ale autorităților locale relevante.
2. AVERTIZARE - AMENȚIA EXPLOZIȚIEI: SCHIMBAREA DE COMPONENTE POATE LIMITA ADAPTAREA PENTRU CLASA 1, PARTEA 2.
3. AVERTIZARE - AMENINȚĂ DE EXPLOZIȚIE: DACĂ DISPOZITIVUL ESTE INSTALAT ÎN ZONE PERICULOASE, APĂRĂȚI PUTEREA ÎNAINTE DE A ÎNLOCA sau DE A CABLA MODULURILE.
4. AVERTIZARE - AMENINȚĂ DE EXPLOZIȚIE: NU DISCONECTĂ APARATUL Până la Aprovizionarea cu energie electrică sau dacă nu este cunoscut faptul că LOCUL DE INSTALARE ESTE DE LA PERICOL.
5. AVERTIZARE - ACEST DISPOZIT ESTE DISPOZITIV PENTRU UTILIZAREA ÎN LOCURI INCLUSE ÎN CLASA 1, DIVIZIA 2, GRUPE A, B, C ȘI D, SAU LOCURI NECLASIFICATE.

1. Aplicați partea superioară a carcasei DIN în unghi cu partea superioară a șinei DIN.
2. Poziționați convertorul astfel încât să fie paralel cu șina DIN și apăsați până când mânerul face clic.
RS-422/485 - Rata de transmisie / timpul de așteptare

A - ON = IN. LOAD. OFF. = EXIT SARCINA
B - ON = EXIT POLAR. TX, OFF = BEF. POLAR. TX
C - ON = EXIT POL AR. RX, OFF = WE J. PO LAR. RX

A - WL. = INPUT, LOADED A. OFF = EXIT SARCINA
B - ON = EXIT POLAR. TX, OFF = BEF. POLAR. TX
C - ON = EXIT POLAR. RX, OFF = IN. POLAR. RX

1. Desfaceți șuruburile pentru a deschide bornele de cablare A, B și C de pe blocul terminal.
2. Introduceți cablurile de semnal RS-485 cu 2 fire. 28 - 14 fire AWG pot fi introduse în terminal.
3. Strângeți șuruburile pentru a închide bornele de pe conexiunile seriale. Asigurați-vă că clemele țin bine firele. Cu toate acestea, nu strângeți prea mult. Pentru instalațiile din clasa 1, divizia 2, asigurați-vă că cablarea respectă instrucțiunile speciale de siguranță și tabelul de specificații.
4. Setați comutatorul 422/485/232 pe poziția 422/485.
5. Configurați comutatorul de segment de pe peretele de jos al convertorului pentru a funcționa cu RS-485 cu 2 fire.

Note de instalare:
• În modul cu 2 fire, terminalele B și C sunt conectate la terminalele D și E cu ajutorul comutatoarelor SW1-3 și SW1-4.
• Dacă este necesară o încărcare, se poate pune o rezistență de 120Ω între bornele D și E prin setarea SW1-5 la ON.
• Acest convertor are rezistoare de 1,2 KΩ încorporate care cresc / scad tensiunea de polarizare. Pentru a utiliza această polaritate, setați SW1 -6 și SW1-7 la ON.
• Nota B [&] B Electronics privind utilizarea RS-485 oferă mai multe informații despre încărcare și polarizare. Acest document de referință este disponibil pe site-ul nostru web.

1. Desfaceți șuruburile pentru a deschide bornele de cablare A, B și C de pe blocul terminal.
2. Introduceți cablurile de semnal RS-422/485 cu 2 fire. 28 - 14 fire AWG pot fi introduse în terminal.
3. Strângeți șuruburile pentru a închide bornele de pe conexiunile seriale. Asigurați-vă că clemele țin bine firele. Cu toate acestea, nu strângeți prea mult. Pentru instalațiile din clasa 1, divizia 2, asigurați-vă că cablarea respectă instrucțiunile speciale de siguranță și tabelul de specificații.
4. Setați comutatorul 422/485/232 pe poziția 422/485.
5. Configurați comutatorul de segment de pe peretele de jos al convertorului pentru a funcționa cu RS-422/485 cu 4 fire.

Note de instalare:
• Dacă este necesară o încărcare, se poate pune o rezistență de 120Ω între bornele D și E prin setarea SW1-5 la ON.
• Acest convertor are rezistoare de 1,2 KΩ încorporate care cresc / scad tensiunea de polarizare. Pentru a utiliza această polaritate, setați SW1 -6 și SW1-7 la ON.
• Nota B [&] B Electronics privind utilizarea RS-485 oferă mai multe informații despre încărcare și polarizare. Acest document de referință este disponibil pe site-ul nostru web.

1. Desfaceți șuruburile pentru a deschide bornele A, C și E de pe blocul terminal de conectare serial.
2. Introduceți cablurile de semnal RS-232 în banda terminal. 28 - 14 fire AWG pot fi introduse în terminal.
3. Strângeți șuruburile pentru a închide bornele de pe cablurile de conectare seriale. Asigurați-vă că clemele țin bine firele. Cu toate acestea, nu strângeți prea mult. Pentru instalațiile din clasa 1, divizia 2, asigurați-vă că cablarea respectă instrucțiunile speciale de siguranță și tabelul de specificații.
4. Setați comutatorul 422/485/232 pe poziția 232.

Note de instalare:
• Pozițiile 1 până la 11 ale comutatorului de segment SW1 (în partea de jos a convertorului) nu sunt utilizate atunci când lucrați în modul RS-232. Setarea poziției 12 este descrisă în secțiunea fibră optică.
• Exemplul de cablare arată un terminal de transmisie de date (DTE) la un capăt și un dispozitiv de comunicare a comunicațiilor de date (DCE) la celălalt capăt.
• Semnalele de strângere de mână nu sunt transmise.
• Pot fi necesare sau nu jumper-urile afișate în diagrama de conexiune. Pentru mai multe informații, consultați manualul de utilizare RS-232.

Ansambluri de informații

Pentru mai multe informații despre comunicarea legăturilor seriale, consultați site-ul web B [&] B Electronics:
www.bb-elec.com
B [&] B Electronics oferă o bibliotecă tehnică gratuită pentru descărcare.
Utilizatorii acestui produs sunt interesați în special de următoarele articole:
• Nota de aplicare RS-422/485 [Notă pentru aplicații RS-422/485]
• Conexiuni RS-232 care funcționează - DTE / DCE [conexiuni RS-232 care funcționează - Dispozitiv final de date / dispozitiv de comunicare de date]
• Prezentare generală a tehnologiei cu fibră optică

Inel cu fibră optică multipoint
1. Asigurați-vă că cablul cu fibră optică se termină cu un conector de tip ST. Se recomandă un cablu multi-mod 62,5 / 125 μm.
2. Conectați transmițătorul convertorului la receptorul celuilalt dispozitiv și receptorul la emițător.
3. Indicatorul de emițător este aprins când este descărcat. Prin urmare, indicatorul RX se va aprinde atunci când nu sunt transferate date.
4. Poziția 12 a comutatorului de segment SW1 este utilizată pentru a selecta modul de conectare punct la punct sau conexiunea de rețea cu mai multe puncte. Pentru a obține modul de conectare punct la punct, setați comutatorul pe OFF. pe ambele convertoare. Pentru a stabili o conexiune de rețea în mai multe puncte, setați comutatorul pe ON. pe fiecare convertor din inelul de rețea. Când poziția 12 a comutatorului SW12 este setată pe ON, recepția datelor va fi dirijată printr-o buclă de feedback către emițătorul cu fibră optică. Datele sunt transmise pe inel la sursa sa. Când datele sunt primite de dispozitivul de expediere, circuitele întârziate vor împiedica transmiterea acestora din nou.

Conectarea bornelor de alimentare - este necesară o sursă externă

1. Slăbiți șurubul pentru a deschide clema de bornă de pe blocul terminal.
2. Introduceți cablul de alimentare. În terminal pot fi introduse fire între 28 și 14 AWG.
3. Strângeți șurubul pentru a închide clema de bornă de pe banda de borne. Asigurați-vă că clema ține ferm firul. Cu toate acestea, nu strângeți prea mult. Pentru instalațiile din clasa 1, divizia 2, asigurați-vă că cablarea respectă instrucțiunile speciale de siguranță și tabelul de specificații.

1. Setați convertorul să funcționeze în modul RS-232.
2. Setați poziția 12 a comutatorului de segment SW1 pe OFF.
3. Conectați alternativ transmițătorul cu fibră optică la receptorul de fibră optică folosind un cablu de conectare cu un singur mod.
4. Conectați computerul la portul serial.
5. Folosind Hyper Terminal sau un program similar, conectați-vă la portul COM corespunzător. Setați rata de transfer pentru a se potrivi cu setările convertorului. Asigurați-vă că ecoul local al terminalului Hyper este dezactivat.
6. Trimiteți date. Dacă se returnează aceeași șir, testul a avut succes.
