Индустријски медијски претварач РС232 / РС422 / РС485-Фибер-Раил дин-фостцдри
Индустријски медијски претварач РС232 / РС422 / РС485-Фибер-Раил дин-фостцдри

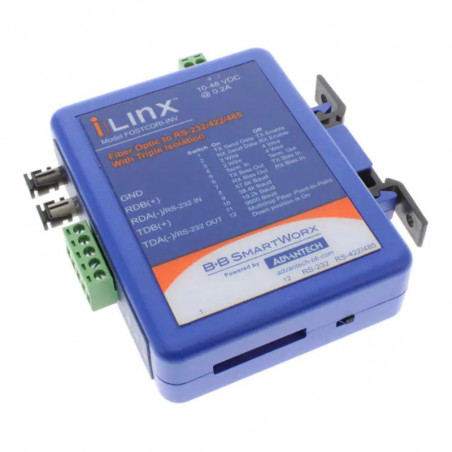

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: B&B Electronics

Индустријски медијски претварач РС232 / РС422 / РС485-Фибер-Раил дин-фостцдри

Карактеристике
• Брзина преноса података до 115,2 Kbps
• Опсег напајања: 10 - 48 VDC
• Широк опсег радне температуре
• 2000V тросмерна оптоизолација
• Усклађеност са Modbus ASCII/RTU
• EMI/RFI заштита
• UL класа 1 дивизија 2

Опис
FOSTCDRI је наш премиум индустријски серијски у вишемодни оптички конвертор. Дизајниран за употребу у захтевним индустријским окружењима, конвертор је UL одобрен и сертификован за употребу у окружењима Класе 1, Одељења 2. Поред директног повезивања, уређај може да ради у режиму вишеструког повезивања (multi-drop). Ово омогућава серијском уређају да комуницира са до 31 другим уређајем инсталираним на оптичком прстену. Пошто уређај испуњава мешовите стандарде, могуће је заменити друге конверторе и атенуаторе и додати EMI/RFI заштиту неопходну за комуникацију преко оптичких влакана.
У RS-232 режиму, конвертор обрађује пренос и пријем података. Сигнали за руковање се не пропуштају. Аутоматско коло за контролу преноса података контролише RS-422/485 драјверско коло, елиминишући потребу за екстерним софтвером.
Једноставност инсталације и конфигурације обезбеђена је сегментним прекидачем са 12 положаја на доњој плочи за конфигурисање RS-422/485 параметара. Серијски подаци и каблови за напајање су повезани на уклоњиве терминалне блокове. ST конектори се користе за оптичке везе. Запамтите, када је у питању поуздана комуникација у захтевним индустријским окружењима, бренд Ilinx™ од B[&]B Electronics је најбољи избор.

Садржај пакета
• FOSTCDRI - Индустријски серијски у вишемодни оптички конвертор
• Технички лист
• Блок прикључака за напајање (инсталиран)
• Блок прикључака за серијски прикључак (инсталиран)
• Поклопац за прашину од оптичких влакана (инсталиран)
Ако било која компонента недостаје или је оштећена, контактирајте B[&]B Electronics за замену

Посебне мере предострожности у окружењима класе 1, дивизије 2
1. Ожичење напајања, улаза/излаза (I/O) мора бити у складу са методама ожичења класе 1, дивизије 2 [члан 501.10(Б) Националног електричног кодекса, NFPA70] и са локалним прописима надлежног органа.
2. УПОЗОРЕЊЕ - ОПАСНОСТ ОД ЕКСПЛОЗИЈЕ: ЗАМЕНА КОМПОНЕНТИ МОЖЕ ОГРАНИЧИТИ ПОДЕСНОСТ ЗА ПРИМЕНЕ КЛАСЕ 1, ОДЕЉКА 2.
3. УПОЗОРЕЊЕ - ОПАСНОСТ ОД ЕКСПЛОЗИЈЕ: АКО ЈЕ ОПРЕМА ИНСТАЛИРАНА У ОПАСНОМ ПОДРУЧЈУ, ИСКЉУЧИТЕ НАПАЈАЊЕ ПРЕ ЗАМЕНЕ ИЛИ ПОВЕЗИВАЊА МОДУЛА.
4. УПОЗОРЕЊЕ - ОПАСНОСТ ОД ЕКСПЛОЗИЈЕ: НЕ ИСКЉУЧУЈТЕ ОПРЕМУ ДОК СЕ НАПАЈАЊЕ НЕ ИСКЉУЧИ ИЛИ АКО ЈЕ ПОЗНАТО ДА ЈЕ ЛОКАЦИЈА ИНСТАЛАЦИЈЕ ВАН ОПАСНОГ ПОДРУЧЈА.
5. УПОЗОРЕЊЕ - ОВА ОПРЕМА ЈЕ ПОГОДНА ЗА УПОТРЕБУ У ЛОКАЦИЈАМА КЛАСЕ 1, ОДЕЉКА 2, ГРУПА А, Б, Ц И Д ИЛИ НЕКЛАСИФИКОВАНИМ ЛОКАЦИЈАМА.
Спецификације

Технологија серијске везе
RS-232
TD, RD, Уземљење
RS-485 2-жични
Подаци A(-), Подаци B (+), Уземљење
RS-422/485 4-жични
TDA(-), TDB(+), RDA (-), RDB(+), Уземљење
Серијски конектор
Уклоњиви терминални блок (28 до 14 AWG)
Брзина преноса
9,6 до 115,2 Kbps
Изолација
2KV RMS, 1 минут
Заштита од пренапона
Вршна дисипација снаге 600 W; Време одзива
Индустријска магистрала
MODBUS ASCII/RTU

Технологија оптичких влакана
Таласна дужина/Таласна дужина
Мултимодно/820 nm
Излазна снага
(-) 17 до (-) 10 dBm
Осетљивост пријема
(-) 24,4 dBm
Кабл
62,5/125 μm
Конектор
СТ
Брзина преноса
9,6 до 115,2 Kbps
Максимална удаљеност
4 км
Неоптерећено стање
Индикатор предајника УКЉУЧЕН

Напајање
Извор
Спољашњи
Улазни напон
10 до 48 VDC
Потрошња енергије
1,75 W
Конектор
Уклоњиви терминални блок (28 до 14 AWG)

Механичке спецификације
ЛЕД индикатори
Слање на SW, пријем на SW, напајање
Димензије
11,4 x 3,3 x 12,4 цм
Кућиште
Монтажа на DIN шину 35 мм, пластика, IP30
Тежина
199,6 г

Радно окружење
Радна температура
-40 до 80 °C
Температура складиштења
-40 до 85°C
Радна влажност
0 до 95% без кондензације.

Усклађеност са прописима
Одобрења
FCC, CE, UL класа 1 одељак 2
UL број датотеке.
E222870 (C1 D2 E245458)
Средње време између кварова
138904 сата
Метод израчунавања средњег времена између кварова
Предвиђање поузданости
Време између кварова
На основу броја делова

Ожичење класе 1, одељење 2
Тип
Само бакарна жица
Величина
28 до 14 AWG

Информације о поруџбини
FOSTCDRI
Серијски у једномодни оптички конвертор
Додаци
71456545
2-позициони терминални блок (1 укључен)
6545
5-полугаони терминални блок (1 укључен)


<див ид="полпасек">Предња плоча <бр /> <имг срц="/филес/пл/каталог/ед14/1018_1022/1018_1022/1018_1022-2.jpg" алт="Предња плоча индустријског медија конвертора" /><бр /> <табле стил="ширина: 100%;" бордер="1"> <тбоди> <тр клас="колб"> <тд стил="текст-алign: центар;" ширина="23" висина="17">1 <тд стил="текст-алign: центар;" ширина="159">Терминал за напајање <тд стил="текст-алign: центар;" ширина="181">2-позициони, заменљиви <тр клас="кола"> <тд стил="текст-алign: центар;" height="17">2 Пријемни порт за оптичка влакна ST конектор
3 Пријемни порт за оптичка влакна ST конектор
4 Серијски терминални блок 5-позициони, заменљив
5 ЛЕД индикатор за пријем Црвена, светли када се подаци примају преко серијске везе
6 Црвена, светли када се подаци шаљу преко серијске везе
7 ЛЕД лампица за напајање Црвена, УКЉУЧЕНА када је напајање укључено
8 Прекидачи SW1, сегментни прекидач са 12 положаја
SW2, прекидач за избор режима са 2 положаја


Монтажа на DIN шину

Монтажа на DIN шину за индустријски медијски конвертор
1. Поставите врх носача DIN шине под углом на врх DIN шине.
2. Поставите конвертор тако да буде паралелан са DIN шином и притисните надоле док носач не кликне на своје место.
RS-422/485 - Брзина преноса/Латенција

SW1 SW1 SW1 SW1 Време чекања
Тело 8 9 10 11 (ms)
9600 ИСКЉУЧЕНО ИСКЉУЧЕНО ИСКЉУЧЕНО УКЉУЧЕНО 1.30
19,2K ИСКЉУЧЕНО ИСКЉУЧЕНО ИСКЉУЧЕНО ИСКЉУЧЕНО 0,56
38,4K ИСКЉУЧЕНО УКЉУЧЕНО ИСКЉУЧЕНО ИСКЉУЧЕНО 0,27
57,6K УКЉУЧЕНО ИСКЉУЧЕНО ИСКЉУЧЕНО ИСКЉУЧЕНО 0,22
76,8K УКЉУЧЕНО ИСКЉУЧЕНО УКЉУЧЕНО УКЉУЧЕНО 0,14
115,2K УКЉУЧЕНО ИСКЉУЧЕНО УКЉУЧЕНО ИСКЉУЧЕНО 0,10
Сегментни прекидач (SW1)

Сегментни прекидач за индустријски медијски конвертор
Позиција УКЉУЧЕНО ИСКЉУЧЕНО
1 RS-485 RS-422
2 ПОЛУДУПЛЕКС ПУНИ ДУПЛЕКС
3 2-жични 4-жични
4 2-жични 4-жични
5 Улаз оптерећења Излаз за завршетак
6 Излаз преднапона Улаз преднапона
7 RX поларитет излаз RX поларитет улаз
8 57,6 KBPS
9 38,4 KBPS
10 19,2 KBPS
11 9,6 KBPS
12 Вишетачкасте мрежне везе Везе од тачке до тачке

Терминална трака

Поз RS-232
A GND/Уземљење
B Неискоришћено
C RS-232 улаз
D Неискоришћено
E RS-232 излаз

Ниво RS 4852-жични RS-422/485 4-жични
A GND/Уземљење GND/Уземљење
B Неискоришћено RDB(+)
C RS-232 улаз RDA(-)
D Неискоришћено TDB(+)
E RS-232 излаз TDA(-)


RS-485 2-жични

RS-485 2-жични
RS-485 2-жични
RS-422/485 4-жични

RS-422/485 4-жични
RS-422/485 4-жични

A - УКЉУЧЕНО = УЛАЗ ОПТЕРЕЋЕЊА, ИСКЉУЧЕНО = ИЗЛАЗ ОПТЕРЕЋЕЊА
B - УКЉУЧЕНО = TX ПОЛАРНИ ИЗЛАЗ, ИСКЉУЧЕНО = TX ПОЛАРНИ УЛАЗ
C - УКЉУЧЕНО = RX ПОЛАРНИ ИЗЛАЗ, ИСКЉУЧЕНО = RX ПОЛАРНИ УЛАЗ
 Сег. Прекидач(SW1)
1 2 3 4 5 6 7
Укључено Укључено Укључено Укључено Укључено А Б Ц

A - УКЉУЧЕНО = УЛАЗ, ОПТЕРЕЋЕЊЕ A. ИСКЉУЧЕНО = ОПТЕРЕЋЕЊЕ ИЗЛАЗ
B - УКЉУЧЕНО = TX ПОЛАРНИ ИЗЛАЗ, ИСКЉУЧЕНО = TX ПОЛАРНИ УЛАЗ
C - УКЉУЧЕНО = RX ПОЛАРНИ ИЗЛАЗ, ИСКЉУЧЕНО = RX ПОЛАРНИ УЛАЗ
 Сег. Прекидач(SW1).
1 2 3 4 5 6 7
Укључено Искључено Искључено, Искључено, А Б Ц
ПОЗИЦИЈЕ SD011 СЕ КОРИСТЕ ЗА ПОДЕШАВАЊЕ ТЕМПЕРАТУРЕ ПРЕНОСА, ВИДИ ТАБЕЛУ SW1.
ПОДЕШАВАЊЕ ПОЗИЦИЈЕ 112 ЈЕ ОПИСАНО У ОДЕЉКУ ЗА ОПТИЧКА ВЛАКАНА.		 ПОЗИЦИЈЕ 3D011 СЕ КОРИСТЕ ЗА ПОДЕШАВАЊЕ ТЕМПЕРАТУРЕ ПРЕНОСА, ВИДИ ТАБЕЛУ SW1.
ПОДЕШАВАЊЕ ПОЗИЦИЈЕ 13 ЈЕ ОПИСАНО У ОДЕЉКУ ЗА ОПТИЧКА ВЛАКАНА. ОПТИЧКА ВЛАКАНА


1. Отпустите завртње да бисте отворили терминале жица A, B и C на блоку терминала за серијско повезивање.
2. Уметните двожични RS-485 сигнални кабл. Терминал прихвата каблове пресека од 28 до 14 AWG.
3. Затегните завртње да бисте затворили терминале на жицама серијског повезивања. Уверите се да терминали чврсто држе жице. Међутим, немојте превише затезати. За инсталације Класе 1, Одељења 2, уверите се да ожичење испуњава посебне безбедносне мере предострожности и табелу са спецификацијама.
4. Поставите прекидач 422/485/232 у положај 422/485.
5. Конфигуришите сегментни прекидач на дну конвертора за рад са 2 жице RS-485.

Напомене о инсталацији:
• У режиму са 2 жице, пинови B и C су повезани са пиновима D и E помоћу сегментних прекидача SW1-3 и SW1-4.
• Ако је потребно оптерећење, отпорник од 120Ω може се поставити између пинова D и E подешавањем SW1-5 у положај ON.
• Овај конвертор има уграђене отпорнике преднапона од 1,2KΩ за повлачење/спуштање. Да бисте користили овај поларитет, подесите SW1-6 и SW1-7 на ON.
• Напомена о примени B[&]B Electronics RS-485 пружа више информација о оптерећењу и поларитету. Овај референтни документ је доступан на нашој веб страници.
1. Отпустите завртње да бисте отворили терминале жица A, B и C на блоку терминала за серијско повезивање.
2. Уметните двожични RS-422/485 сигнални кабл. Терминал прихвата жице од 28 до 14 AWG.
3. Затегните завртње да бисте затворили терминале на жицама за серијско повезивање. Уверите се да терминали чврсто држе жице. Међутим, немојте превише затезати. За инсталације Класе 1, Одељења 2, уверите се да ожичење испуњава посебне безбедносне мере предострожности и табелу са спецификацијама.
4. Поставите прекидач 422/485/232 у положај 422/485.
5. Конфигуришите сегментни прекидач на дну конвертора за рад са 4 жице RS-422/485.

Напомене о инсталацији:
• Ако је потребно оптерећење, отпорник од 120Ω може се поставити између пинова D и E подешавањем SW1-5 у положај ON.
• Овај конвертор има уграђене отпорнике за поларизацију од 1,2KΩ за пул-уп/пул-даун. Да бисте користили овај поларитет, поставите SW1-6 и SW1-7 у положај ON.
• Напомена о примени B[&]B Electronics RS-485 пружа више информација о оптерећењу и поларитету. Овај референтни документ је доступан на нашој веб страници.


Конфигурација RS-232


Конфигурација RS-232
1. Отпустите завртње да бисте отворили терминале за жице A, C и E на серијском терминалном блоку.
3. Затегните завртње да бисте причврстили терминале на жицама за серијско повезивање. Уверите се да терминали чврсто држе жице. Међутим, немојте превише затезати. За инсталације класе 1, дивизије 2, уверите се да ожичење испуњава посебне безбедносне мере предострожности и табелу спецификација.
4. Поставите прекидач 422/485/232 у положај 232.


Напомене о инсталацији:
• Положаји од 1 до 11 сегментног прекидача SW1 (на дну конвертора) се не користе током рада RS-232. Подешавање за позицију 12 је описано у одељку о оптичким влакнима.
• Пример ожичења приказује опрему за терминал података (DTE) на једном крају и опрему за комуникацију података (DCE) на другом крају.
• Сигнали за руковање се не преносе.
• Џампери за повратну везу приказани на дијаграму ожичења могу, али и не морају бити потребни. За више информација, погледајте упутство за RS-232 уређај.

Више информација

За више информација о серијској комуникацији, посетите веб страницу B[&]B Electronics:
www.bb-elec.com
B[&]B Electronics нуди свеобухватну библиотеку бесплатних алата за техничку подршку за преузимање.
