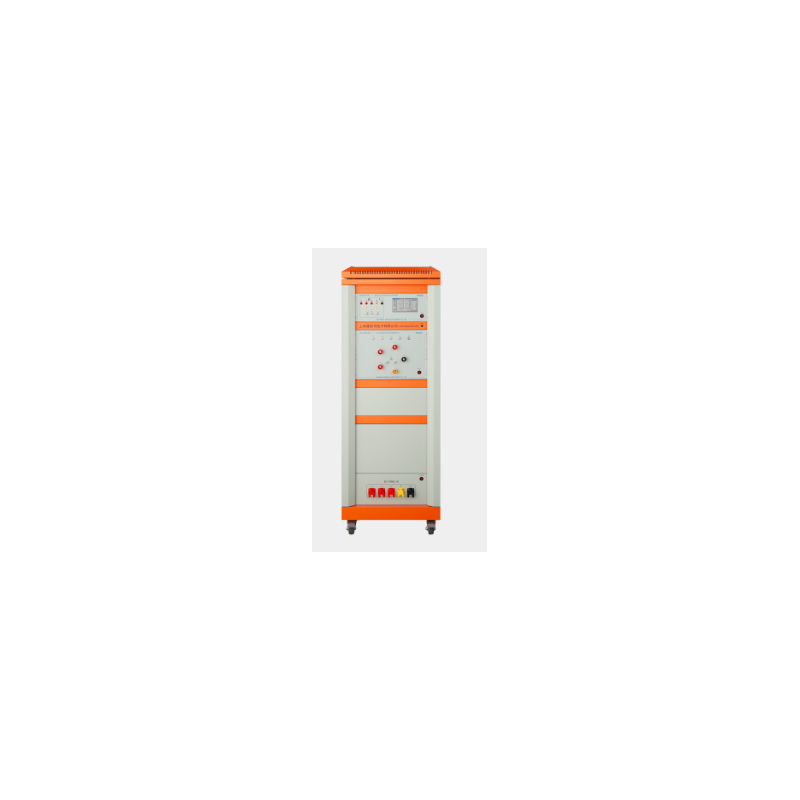

EFT-CDN-3100/3200

EFT-CDN-3100/3200-690 este o rețea de cuplare/decuplare de înaltă tensiune și curent ridicat pentru grupuri de impulsuri EFT, concepută pentru testarea grupurilor de impulsuri de putere AC/DC. Permite cuplarea și decuplarea automată trifazată.

Capacitatea maximă de încărcare a EUT (dispozitiv testat) este:

• CA: 690 V, 100 A / 200 A
• DC: 1000 V, 100 A / 200 A

Aceasta este o instalație trifazată, cu cinci fire. Alte valori ale tensiunii și curentului pot fi personalizate în funcție de cerințele clientului.

Caracteristici:

• Încărcare maximă EUT (DC): 1000 V, 100 A / 200 A
• Încărcare maximă EUT (AC): 690 V, 100 A / 200 A, trifazat, 5 fire
• Protecție la suprasarcină
• Conector pentru aviație de înaltă tensiune, sigur și fiabil
• Parametri încorporați conform standardelor internaționale, ușor de utilizat
• Faza de injectare a impulsului reglabilă liber: asincronă sau în intervalul 0–360°
• Frecvența pulsului de până la 1200 kHz, poate fi mărită în continuare
• Interfață RJ45 încorporată, software opțional de măsurare și control de la distanță

Respectarea standardelor:

• IEC/EN 61850-3
• ANSI/IEEE C62.41
• GB/T 17626.4 / IEC 61000-4-4
• IEC/EN 61000-6-1
• EC/EN 60601-1-2

Parametri:

mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne

Cereți produsul

Scrie-ti recenzia

Enim quis fugiat consequat elit minim nisi eu occaecat occaecat deserunt aliquip nisi ex deserunt.

Notify me when available

CERETI PRODUSUL close

Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.

CERETI PRODUSUL close

Primul nume si ultimul nume

Telefon

Numele Companiei

Cod fiscal

E-mail

Cereți produsul

Întrebare

Ataseaza un fisier

Naviga

Accept Politica de confidențialitate

câmp necesar

trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

Autentificare

Nu aveți un cont?

Inregistreaza-te

Descărcați fișierul PDF Descărcați fișierul PDF
• Detalii produs

EFT-CDN-3100/3200-690 este o rețea de cuplare/decuplare de înaltă tensiune și curent ridicat pentru grupuri de impulsuri EFT, concepută pentru testarea grupurilor de impulsuri de putere AC/DC. Permite cuplarea și decuplarea automată trifazată.

Capacitatea maximă de încărcare a EUT (dispozitiv testat) este:

• CA: 690 V, 100 A / 200 A
• DC: 1000 V, 100 A / 200 A

Aceasta este o instalație trifazată, cu cinci fire. Alte valori ale tensiunii și curentului pot fi personalizate în funcție de cerințele clientului.

Caracteristici:

• Încărcare maximă EUT (DC): 1000 V, 100 A / 200 A
• Încărcare maximă EUT (AC): 690 V, 100 A / 200 A, trifazat, 5 fire
• Protecție la suprasarcină
• Conector pentru aviație de înaltă tensiune, sigur și fiabil
• Parametri încorporați conform standardelor internaționale, ușor de utilizat
• Faza de injectare a impulsului reglabilă liber: asincronă sau în intervalul 0–360°
• Frecvența pulsului de până la 1200 kHz, poate fi mărită în continuare
• Interfață RJ45 încorporată, software opțional de măsurare și control de la distanță

Respectarea standardelor:

• IEC/EN 61850-3
• ANSI/IEEE C62.41
• GB/T 17626.4 / IEC 61000-4-4
• IEC/EN 61000-6-1
• EC/EN 60601-1-2

Parametri:

Parametru	Valoare
Model	EFT-CDN-3100/3200-690
Interval de tensiune de ieșire	200V ~ 5000V ±10%
Rezoluție de tensiune	1V
Pas de tensiune	1V
Precizia tensiunii	< ±10%
Polaritate de ieșire	+, -, +/-, -/+
T&H (temperatură și umiditate)	Termometru și higrometru încorporate
Impedanța sursei	50Ω
Timp de creștere	5ns 30%
Durata impulsului	50ns 30% (încărcare 50Ω) 35ns ~ 150ns (încărcare 1000Ω)
Interval de frecvență	0,1 kHz ~ 1200 kHz
Rezoluție de frecvență	0,1 kHz
Frecvențe standard	5 kHz, 100 kHz
Durata grupului de impulsuri	0,001 ~ 2550,000 ms
Perioada grupului de puls	300 ms (0,15 ~ 99,99 s)
Durata testului	1s ~ 9999s
Modul de ieșire directă	Prin conector coaxial de înaltă tensiune
Sincronizare de fază	0° ~ 359° (45Hz ~ 65Hz) (sincronizare automată, asincronă)
Cuplaj	Cuplaj trifazat, cu 5 fire încorporat
Încărcare UAC	MAX 690V / 200A
Încărcare UDC	MAX 1000V / 200A
