Adaptarea dispozitivelor electrice pentru a functiona în zonele Ex

Probleme la utilizarea tablourilor de distribuție pentru alimentarea circuitelor de încălzire în zonele EX

O problemă frecventă la utilizarea echipamentelor electrice în zonele EX este adaptarea acestora la condițiile impuse de atmosfera explozivă. Poate fi cauzată de prezența prafului, gazelor, lichidelor inflamabile sau vaporilor de substanțe inflamabile, care, în combinație cu un oxidant (de obicei aer) și o scânteie, pot duce la aprindere.

Din cauza faptului că versiunile standard ale mașinilor și dispozitivelor electrice nu au certificate care să confirme testele corespunzătoare, darămite certificatul ATEX necesar, este necesară protejarea lor corespunzătoare.

Soluții populare pentru tablouri de distribuție pentru alimentarea circuitelor de încălzire în zone periculoase

O modalitate populară de a rezolva această problemă este mutarea a cât mai multor dispozitive posibil, inclusiv tablouri de distribuție pentru alimentarea circuitelor de încălzire, în afara zonei periculoase pentru a elimina complet problema sau mutarea lor din zone mai periculoase (1 și 21) în zone mai puțin periculoase (2 și 22), ceea ce reduce oarecum problema.

În practică, în cazul mașinilor mari, acest lucru este rareori posibil, deoarece ar necesita o reconstrucție completă a instalației existente și adaptarea noii locații. Ca să nu mai vorbim de dificultățile legate de părți sau secțiuni ale liniilor tehnologice care sunt structural imposibil de mutat.

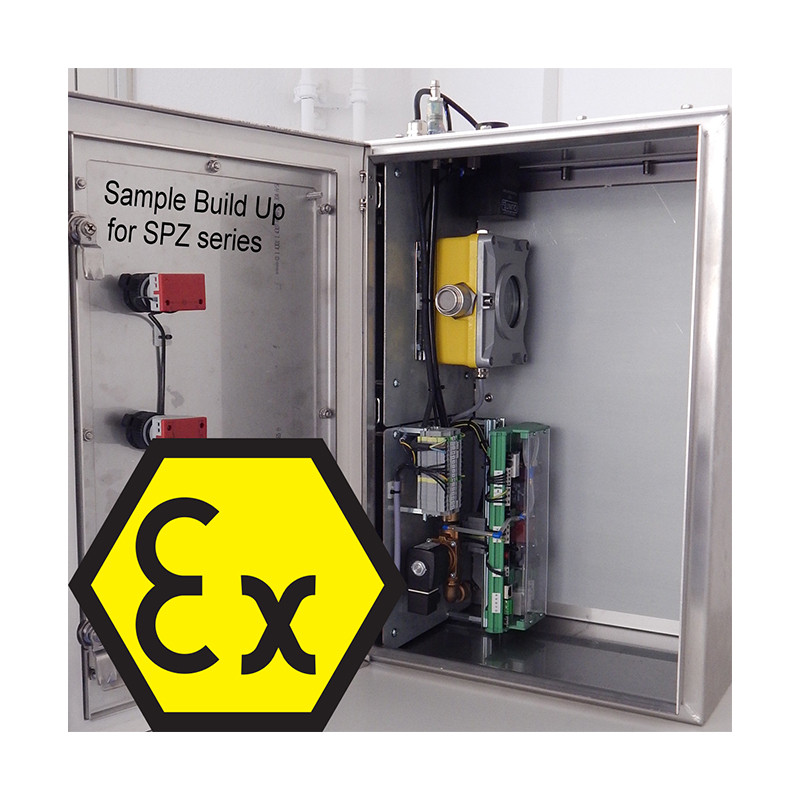

Dacpol – împreună cu partenerii săi tehnologici – oferă posibilitatea adaptării dispozitivelor electrice pentru a funcționa în zone EX prin instalarea lor în panouri antideflagrante, adică cele cu clasificarea EX-d. Această soluție respectă reglementările specificate în standardele armonizate, iar întregul design primește un certificat ATEX, care permite oficial utilizarea dispozitivului/setului de dispozitive în atmosfere potențial explozive.

Analiza și implementarea unei soluții pentru tablouri de distribuție pentru alimentarea circuitelor de încălzire în zonele EX

Întreaga operațiune implică determinarea pierderii de căldură a dispozitivelor care urmează să fie instalate. Pe baza acesteia, se selectează dimensiunea carcasei, care este influențată și de dispunerea componentelor individuale din interior (menținând o distanță adecvată între elementele de încălzire). Este posibil ca întregul sistem să fie asamblat de către furnizor sau ca placa de montare să fie livrată în avans și instalată de către utilizator.

Pentru sistemele la scară largă sau, de exemplu, tablouri electrice de distribuție, există o alternativă sub forma unui așa-numit sistem de protecție ventilat sau EX-p. Aceasta este o soluție modernă, ușor de instalat și convenabilă, dar are un preț mai mare. Echipamentul aflat în pericol este plasat într-un dulap metalic etanș, iar un compresor conectat permanent pompează un gaz inert (de obicei aer) și menține o presiune negativă. Un sistem electronic intern monitorizează nivelul presiunii, ajustându-l după cum este necesar și, dacă este necesar, deconectează sistemul.
