Wyłącznik bezpieczeństwa Ex 20A GHG 262 2301 R0010
Wyłącznik bezpieczeństwa Ex 20A GHG 262 2301 R0010

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Eaton / CEAG

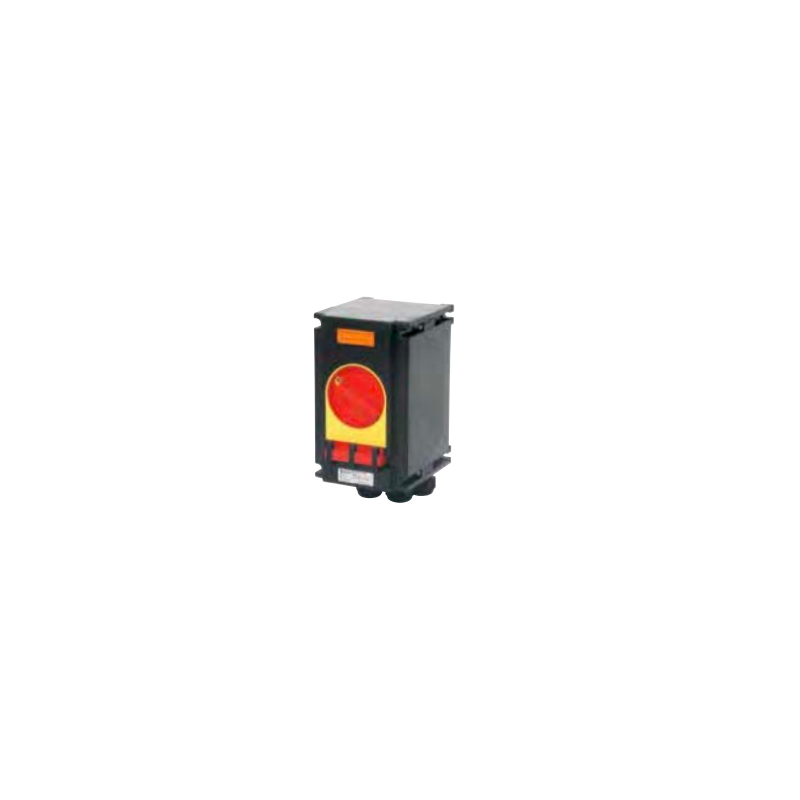

Întrerupător de siguranță Ex 20A GHG 262 2301 R0010

  • GHG 262 2301 R0010
  • Material
  • Curent nominal
  • Clasa IP

  • Cable gland

Securitate pentru protecția dvs.

Întrerupatoarele de siguranță CEAG pot fi asigurate împotriva activării accidentale datorită unui sistem de blocare încorporat care ține până la trei lacăte în poziția OPRIT. Pentru a preveni manipularea, capacele carcasei nu pot fi deschise în poziția blocată fără deteriorare permanentă.

Capacitate completă de comutare AC-3

Toate întrerupătoarele de siguranță CEAG oferă capacitate completă de comutare a motorului în conformitate cu categoria de utilizare AC-3 și proprietăți de izolație conform EN 60947-4-1, cu întrerupere pozitivă a contactelor principale.

Sunt disponibile și versiuni opționale cu funcție de OPRIRE DE URGENȚĂ, conforme cu EN 60204-1.

Contactele auxiliare suplimentare cu declanșare întârziată sau anticipată (opțional) asigură dublă siguranță în condiții extreme de comutare.

Instalare ușoară

Întrerupătoarele de siguranță CEAG sunt proiectate pentru o instalare ușoară și un acces convenabil la terminale. Conexiuni.

Versiunile din poliamidă rezistentă la impact sau poliester armat cu fibră de sticlă asigură protecție IP66 pentru întrerupătoarele de până la 180 A. Pot fi echipate opțional cu flanșe de prindere din plastic sau alamă. Întrerupătoarele de siguranță pentru curenți de până la 630 A sunt furnizate în carcase metalice cu opțiunea de a fi echipate cu flanșe cu șuruburi.

Grupul de explozie IIB

Comutatoarele de siguranță cu un interval de curent de 210-630 A sunt, de asemenea, disponibile într-o versiune pentru Explosion Group IIB, care îndeplinește cerințele majorității aplicațiilor.

Întrerupătoare închise pentru izolarea instalațiilor în timpul reparațiilor și întreținerii

Întrerupătoarele GHG 26 (10-160 A) și GHG 981 (25-80 A) au fost acum aprobate ca fiind conforme cu noul standard IEC 62626-1, Clasa 1.

Noul standard IEC 62626-1 specifică cerințele pentru întrerupătoarele de siguranță (întrerupătoare de izolare) utilizate pentru deconectați echipamentul în timpul lucrărilor de service și întreținere. Aceste cerințe sunt mai stricte decât standardul IEC 60947-3, care nu reglementa anterior acest domeniu.

Standardul împarte produsele în două clase:

  • Clasa 0 - pentru uz general
  • Clasa 1 - pentru condiții de operare severe și dificile

Toate produsele instalate în zonele periculoase ATEX/IECEx trebuie să îndeplinească cerințele Clasei 1.

Cerințele pentru această clasă includ: rezistența mecanică minimă, gradul de protecție IP adecvat, rezistența la manipulare, rezistența la temperatură, vibrații și coroziune, capacitatea de comutare și capacitatea de blocare.

Date tehnice:

*Alte intervale de temperatură disponibile la cerere.

mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga
trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

  • Material
  • Curent nominal
  • Clasa IP

  • Cable gland

Securitate pentru protecția dvs.

Întrerupatoarele de siguranță CEAG pot fi asigurate împotriva activării accidentale datorită unui sistem de blocare încorporat care ține până la trei lacăte în poziția OPRIT. Pentru a preveni manipularea, capacele carcasei nu pot fi deschise în poziția blocată fără deteriorare permanentă.

Capacitate completă de comutare AC-3

Toate întrerupătoarele de siguranță CEAG oferă capacitate completă de comutare a motorului în conformitate cu categoria de utilizare AC-3 și proprietăți de izolație conform EN 60947-4-1, cu întrerupere pozitivă a contactelor principale.

Sunt disponibile și versiuni opționale cu funcție de OPRIRE DE URGENȚĂ, conforme cu EN 60204-1.

Contactele auxiliare suplimentare cu declanșare întârziată sau anticipată (opțional) asigură dublă siguranță în condiții extreme de comutare.

Instalare ușoară

Întrerupătoarele de siguranță CEAG sunt proiectate pentru o instalare ușoară și un acces convenabil la terminale. Conexiuni.

Versiunile din poliamidă rezistentă la impact sau poliester armat cu fibră de sticlă asigură protecție IP66 pentru întrerupătoarele de până la 180 A. Pot fi echipate opțional cu flanșe de prindere din plastic sau alamă. Întrerupătoarele de siguranță pentru curenți de până la 630 A sunt furnizate în carcase metalice cu opțiunea de a fi echipate cu flanșe cu șuruburi.

Grupul de explozie IIB

Comutatoarele de siguranță cu un interval de curent de 210-630 A sunt, de asemenea, disponibile într-o versiune pentru Explosion Group IIB, care îndeplinește cerințele majorității aplicațiilor.

Întrerupătoare închise pentru izolarea instalațiilor în timpul reparațiilor și întreținerii

Întrerupătoarele GHG 26 (10-160 A) și GHG 981 (25-80 A) au fost acum aprobate ca fiind conforme cu noul standard IEC 62626-1, Clasa 1.

Noul standard IEC 62626-1 specifică cerințele pentru întrerupătoarele de siguranță (întrerupătoare de izolare) utilizate pentru deconectați echipamentul în timpul lucrărilor de service și întreținere. Aceste cerințe sunt mai stricte decât standardul IEC 60947-3, care nu reglementa anterior acest domeniu.

Standardul împarte produsele în două clase:

  • Clasa 0 - pentru uz general
  • Clasa 1 - pentru condiții de operare severe și dificile

Toate produsele instalate în zonele periculoase ATEX/IECEx trebuie să îndeplinească cerințele Clasei 1.

Cerințele pentru această clasă includ: rezistența mecanică minimă, gradul de protecție IP adecvat, rezistența la manipulare, rezistența la temperatură, vibrații și coroziune, capacitatea de comutare și capacitatea de blocare.

Date tehnice:

Parametru Descriere
Marcare conform 2014/34/UE II 2 G Ex ed ia IIC T6 / II 2 D Ex tD A21 IP66 T80 °C
Certificat de examinare CE de tip PTB 99 ATEX 1161
Certificat de conformitate IECEx BKI 07.012
Marcare IECEx Ex ed ia IIC T6 / Ex tD A21 IP66 T55 °C
Temperatura ambientală admisă –20 °C până la +40 °C*
Tensiune nominală până la max. 690 V
Curentul nominal max. 20 A
Frecvența 50/60 Hz
Capacitate de producere/rupere AC-3 (conform EN 60947-3) Ue 230 V / Ie 20 A
Ue 400 V / Ie 20 A
Ue 500 V / Ie 16 A
Ue 690 V / Ie 10 A
capacitate de comutare DC-1 / DC-23 (conform EN 60947-3) Ue 60 V / Ie 20 A (1 contact)
Ue 120 V / Ie 20 A (2 contacte conectate în serie)
Capacitate de comutare DC-13 (UR = 100 ms) (conform EN 60947-5-1) Ue 60 V / Ie 6 A
Comutator de întreținere (IEC 62626-1) Clasa 1
Siguranță recomandată până la 400 V AC: 35 A gG
până la 500 V AC: 35 A gG
până la 690 V AC: 25 A gG
Terminale de conectare Contacte principale: 2 × 4 mm²
Contacte auxiliare/de semnal: 2 × 0,5 – 2,5 mm² (opțional)
Clasă de protecție I
Evaluare de protecție (EN 60529) IP66
Intrari pentru cabluri/Gauri pentru carcasa M20 – detalii în ordine
M25 – detalii în ordine
M32 – detalii în ordine
Opțional: flanșă metalică filetată
Greutate Versiune cu 3 poli: aprox. 1,8 kg
Versiune cu 6 poli: aprox. 2,43 kg
Material de carcasă poliester armat cu fibră de sticlă
Culoarea carcasei Negru
Contacte auxiliare (opțional) 1 × NU (pornire întârziată, oprire anticipată)
1 × NC (numai în versiunea cu 6 poli) – mai devreme Pornit, oprit întârziat
Poate fi blocat cu un lacăt Poate fi blocat în poziția OPRIT cu 3 lacăte disponibile în comerț (max. Ø 6 mm)

*Alte intervale de temperatură disponibile la cerere.
