Wyłącznik bezpieczeństwa Ex 20A GHG 262 2301 R0010
Wyłącznik bezpieczeństwa Ex 20A GHG 262 2301 R0010

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: Eaton / CEAG

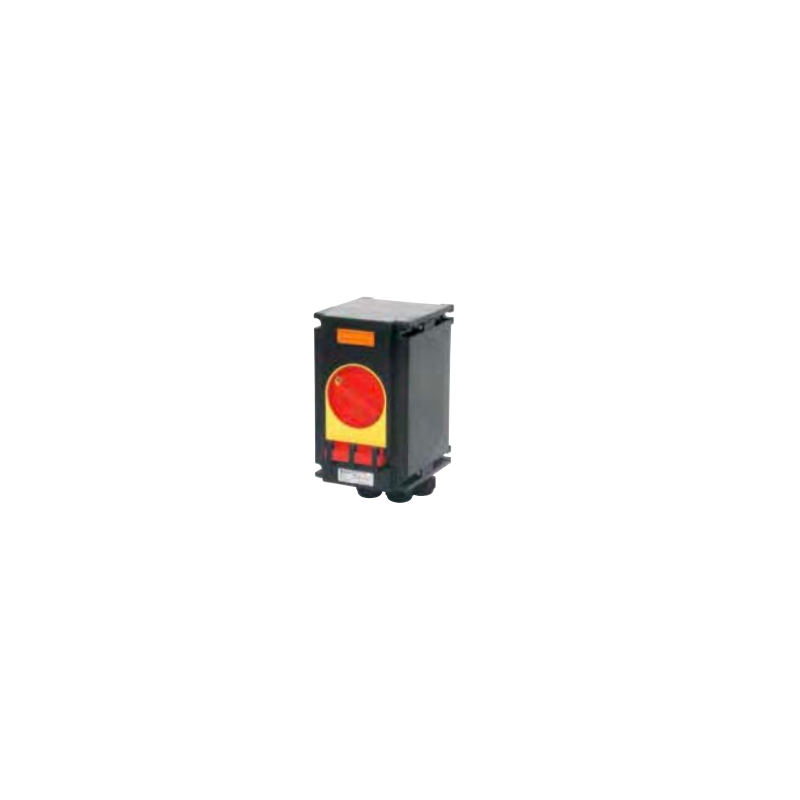

Apsaugos jungiklis Ex 20A GHG 262 2301 R0010

  • GHG 262 2301 R0010
  • Medžiaga
  • Nominali srovė
  • IP klasė

  • Cable gland

Jūsų apsauga

CEAG saugos jungikliai gali būti apsaugoti nuo netyčinio įjungimo dėl integruotos užrakto sistemos, kuri išjungia iki trijų pakabinamų spynų. Kad būtų išvengta klastojimo, korpuso dangteliai negali būti atidaromi užrakintoje padėtyje be negrįžtamų pažeidimų.

Visas AC-3 perjungimo pajėgumas

Visi CEAG saugos jungikliai turi visą variklio perjungimo galią pagal naudojimo kategoriją AC-3 ir izoliacijos savybes pagal EN 60947-4-1 su teigiamu pagrindinių kontaktų pertraukimu.

Taip pat yra pasirenkamos versijos su AVARINIO SUSTABDYMO funkcija, atitinkančios EN 60204-1.

Papildomi pagalbiniai kontaktai su atidėtu arba ankstyvu pagaminimu (pasirinktinai) užtikrina dvigubą saugumą esant ekstremalioms perjungimo sąlygoms.

Lengvas diegimas

CEAG saugos jungikliai sukurti taip, kad būtų lengva montuoti ir patogiai pasiekti gnybtus. Ryšiai.

Versijos, pagamintos iš smūgiams atsparaus poliamido arba stiklo pluoštu sustiprinto poliesterio, užtikrina IP66 apsaugą grandinės pertraukikliams iki 180 A. Pasirinktinai jie gali būti su plastikiniais arba žalvariniais tvirtinimo flanšais. Saugos jungikliai, skirti srovėms iki 630 A, tiekiami metaliniuose korpusuose su galimybe montuoti su varžtais pritvirtintais flanšais.

IIB sprogimo grupė

Saugos jungikliai, kurių srovės diapazonas yra 210–630 A, taip pat prieinami sprogimo grupei IIB skirtoje versijoje, kuri atitinka daugumos programų reikalavimus.

Uždarieji jungikliai, skirti izoliuoti įrenginius remonto ir priežiūros metu

Šiuo metu GHG 26 (10–160 A) ir GHG 981 (25–80 A) grandinės pertraukikliai patvirtinti kaip atitinkantys naujojo IEC 62626-1 1 klasės standartą.

Naujasis IEC 62626-1 standartas nustato saugos jungiklių (atskyrimo jungiklių), naudojamų techninės priežiūros ir priežiūros darbų metu atjunkite įrangą. Šie reikalavimai yra griežtesni nei IEC 60947-3 standartas, kuris anksčiau šios srities nereglamentavo.

Standartas skirsto produktus į dvi klases:

  • 0 klasė – bendram naudojimui
  • 1 klasė – sunkioms ir sudėtingoms eksploatavimo sąlygoms

Visi gaminiai, sumontuoti pavojingose ATEX/IECEx zonose, turi atitikti 1 klasės reikalavimus.

Šiai klasei keliami šie reikalavimai: minimalus mechaninis stiprumas, tinkamas IP apsaugos įvertinimas, atsparumas klastojimui, atsparumas temperatūrai, vibracijai ir korozijai, perjungimo pajėgumas ir užrakinimo galimybė.

Techniniai duomenys:

Parametras Aprašas
Žymėjimas pagal 2014/34/ES II 2 G Ex ed ia IIC T6 / II 2 D Ex tD A21 IP66 T80 °C
EB tipo tyrimo sertifikatas PTB 99 ATEX 1161
IECEx atitikties sertifikatas BKI 07.012
IECEx žymėjimas Ex ed ia IIC T6 / Ex tD A21 IP66 T55 °C
Leidžiama aplinkos temperatūra –20 °C iki +40 °C*
Vardinė įtampa iki maks. 690 V
Vardinė srovė maks. 20 A
Dažnis 50/60 Hz
Gamybos/pertraukimo pajėgumas AC-3 (pagal EN 60947-3) Ue 230 V / Ie 20 A
Ue 400 V / Ie 20 A
Ue 500 V / Ie 16 A
Ue 690 V / Ie 10 A
DC-1 perjungimo talpa / DC-23 (pagal EN 60947-3) Ue 60 V / Ie 20 A (1 kontaktas)
Ue 120 V / Ie 20 A (2 kontaktai sujungti nuosekliai)
DC-13 perjungimo talpa (UR = 100 ms) (pagal EN 60947-5-1) Ue 60 V / ty 6 A
Priežiūros jungiklis (IEC 62626-1) 1 klasė
Rekomenduojamas saugiklis iki 400 V kintamoji įtampa: 35 A gG
iki 500 V kintamoji įtampa: 35 A gG
iki 690 V kintamoji įtampa: 25 A gG
Prijungimo terminalai Pagrindiniai kontaktai: 2 × 4 mm²
Pagalbiniai / signalo kontaktai: 2 × 0,5–2,5 mm² (pasirenkama)
Klasės apsaugos klasė I
Apsaugos įvertinimas (EN 60529) IP66
Kabelių įvadai / Korpuso gręžimas M20 – informacija tvarkinga
M25 – detalesnė tvarka
M32 – detalesnė tvarka
Neprivaloma: srieginis metalinis flanšas
Svoris 3 polių versija: apytiksl. 1,8 kg
6 polių versija: apytiksl. 2,43 kg
Korpuso medžiaga Stiklo pluoštu sustiprintas poliesteris
Korpuso spalva Juoda
Pagalbiniai kontaktai (neprivaloma) 1 × NO (uždelstas įjungimas, ankstyvas išjungimas)
1 × NC (tik 6 polių versijoje) – ankstesnis įjungtas, uždelstas išjungimas
Galima užrakinti pakabinama spyna Galima užfiksuoti OFF padėtyje naudojant 3 parduodamas pakabinamas spynas (maks. Ø 6 mm)

*Kiti temperatūros diapazonai galimi paprašius.
