Comutatoare de siguranță împotriva exploziilor pentru unitățile trifazate reglabile 80 a
Comutatoare de siguranță împotriva exploziilor pentru unitățile trifazate reglabile 80 a

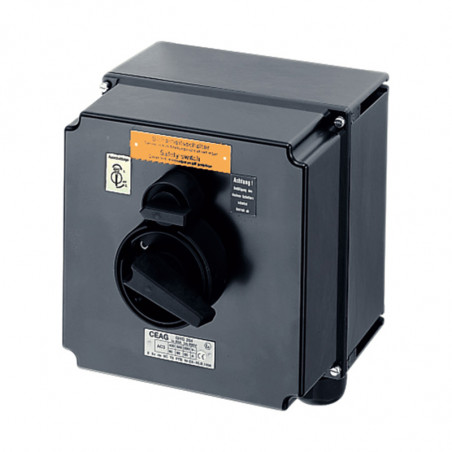

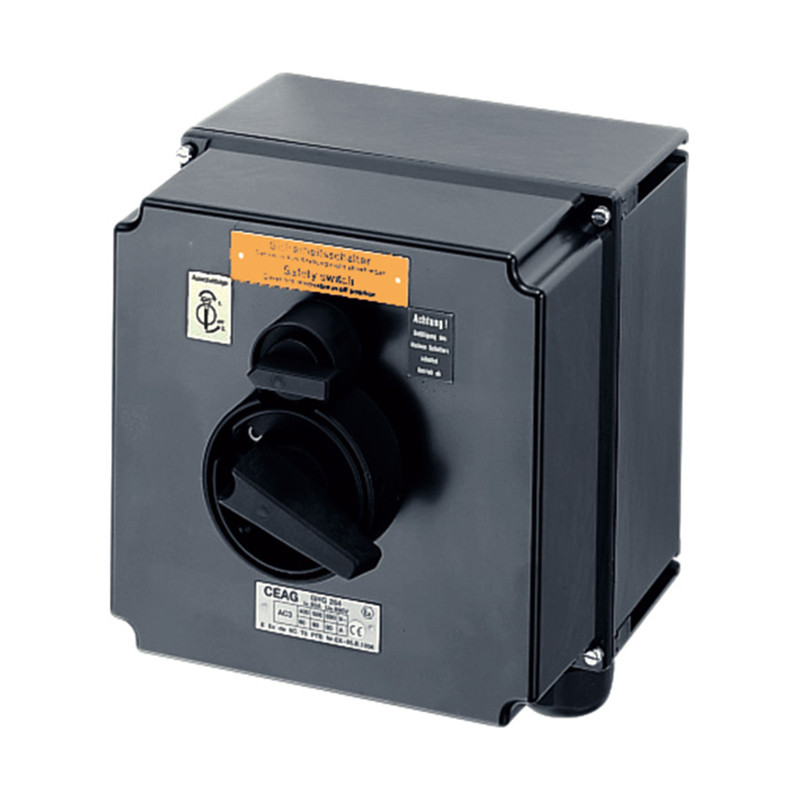

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Eaton / CEAG

Comutatoare de siguranță împotriva exploziilor pentru unitățile trifazate reglabile 80 a

Specificații tehnice

Marcare conform 94/9/CE (ATEX)
Certificat de examinare CE de tip
Certificat de conformitate IECEx
Marcare conform IECEx
Temperatură ambientală admisibilă
Tensiune nominală
Curent nominal
Frecvență
Capacitate nominală de comutare AC-3 și izolație
conform EN 60947-3

Siguranță de rezervă


Terminale de conectare

Grad de protecție conform EN 60529
Clasă de protecție
Presetupe



Greutate
Material carcasă
Culoarea carcasei
Contact auxiliar



Blocare electronică

Blocare		 Ex II 2G Ex ed ia IIC T6 / Ex II 2D Ex tD A21 IP66 T80°C
PTB 99 ATEX 1161
BKI 07.0012
Ex ed ia IIC T6, Ex tD A21 IP66 T53°C
-20°C până la +40°C1)
max. până la 690 V
max. 40 A
50/60 Hz
Ue 230 V / Ie 40 A
Ue 400 V / Ie 40 A
Ue 500 V / Ie 40 A
Ue 690 V / Ie 32 A
până la 400 V AC 80 A gL
până la 500 V AC 80 A gL
până la 690 V AC 63 A gL
Contact principal: 2 x 16 mm2
Contact auxiliar: 2 x 4 mm2
IP66
I
M25 (d = 8-17,5 mm) vezi detalii comandă
M40 (d = 17-28 mm) vezi detalii comandă />M50 (d = 22-35 mm) vezi detalii comandă
opțiune: flanșă metalică cu 2 intrări filetate
aprox. 4,3 kg
Poliester armat cu fibră de sticlă
negru
1 x ND închidere, izolare; rupere
conectare
1 x NC închidere, izolare; rupere
1 x ND închidere, izolare;
Comutatorul anticipat
poate fi blocat în poziția „OPRIT” cu
trei încuietori disponibile în comerț.


1) Alte intervale de temperatură ambientală sunt disponibile la cerere.

Informații de comandă

Versiune Intrări cablu Cod produs
Întrerupător de siguranță tripolar 40 A
Versiune cu 2 contacte auxiliare (1 x NO; 1 x NC), 1 x blocare electronică (1 x NO)
Tripolar 2 x M40 / 2 x M25 GHG 263 0053 R0001

Versiune personalizată la cerere, contacte auxiliare Ex ia disponibile.

Dimensiuni [mm]

Accesorii

Placă de montare pentru întrerupătoare de siguranță antiexplozie cu 3 poli de 40 A
Tip Aplicație Metodă de montare Cod produs
Mărimea 3 2 x Suport braț Înșurubare1) GHG 610 1953 R0110
Accesorii placă de montare
Tip Bucăți per pachet Cod produs
Suport etichetă cu placă de montare (fără etichetă), dimensiuni 1, 2, 2A și 3 10 GHG 610 1953 R0057
Kit de montare pentru țevi de 1” (Ø 27-30 mm) pentru plăci de montare pentru montarea pe braț 10 GHG 610 1953 R0020

Produs furnizat în seturi, așa cum este listat în tabele.
