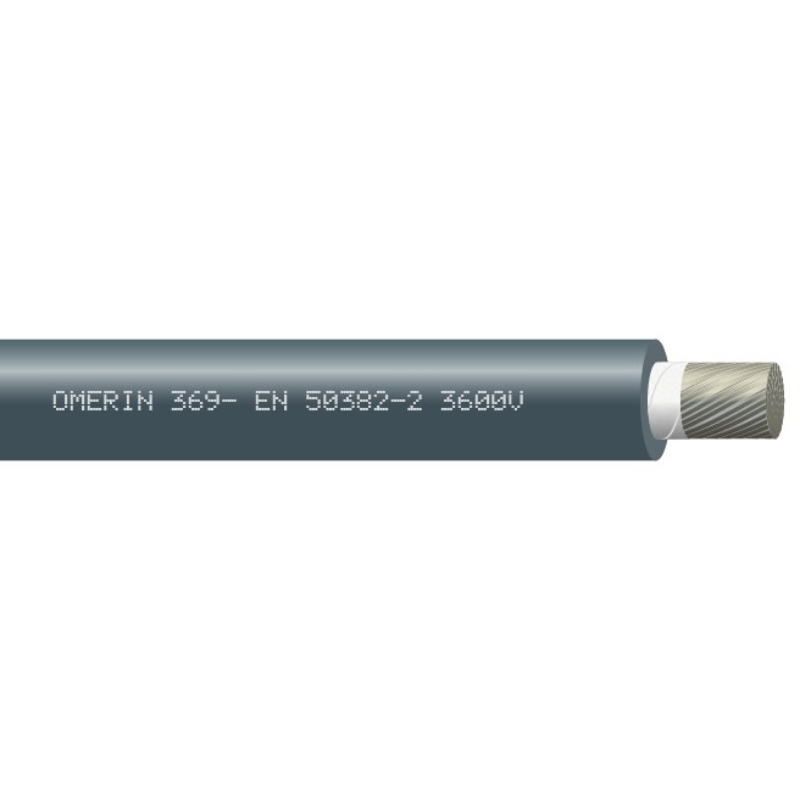

Silicable® RW EN 50382-2 3600V F 120 ° C
Silicable® RW EN 50382-2 3600V F 120 ° C
Silicable® RW EN 50382-2 3600V F 120 ° C

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: OMERIN

Silicable® RW EN 50382-2 3600V F 120 ° C

SILICABLE® RW EN 50382-2 3600V F 120 °C

Caracteristici termice

  • Temperatura de funcționare continuă: de la -40 °C la +120 °C (până la 150 °C pentru CuSn).

Caracteristici electrice

  • Tensiune de lucru: 3.6 / 6 kV.
  • Tensiune de test: 11 kV A.C.

Caracteristici mecanice

  • Raza minimă de îndoire statică interioară (EN 50355): 3xD.

Standardele și certificările

  • EN 60228, EN 50382-1, EN 50382-2.
  • EN 60754-1, EN 60754-2.
  • EN 60332-1-2, EN 60332-3-24, EN 61034-2.
  • EN 45545-2, NFPA 130.

Securitate la incendiu

  • Fără halogeni (EN 60754-1).
  • Emisie scăzută de gaze toxice (EN 60754-2).
  • Emisie scăzută de fum (EN 61034-2).
  • Rezistență la flacără (EN 60332-1-2, EN 60332-3-24).
  • Securitate la incendiu (EN 45545-2, NFPA 130).

Marcaj

OMERIN 369- EN 50382-2 3600V 1x < secțiune > F 120 °C - Număr lot - săptămână/an



Secțiune nominală a conductorului [mm2] Construcția conductorului
număr fire x Ø		 Grosimea izolației [mm] Diametru exterior [mm] Rezistența maximă la 20°C [Ω/km] Greutate aproximativă [kg/km]
min max
2.5 50 x 0.25 3 7.6 8.9 8.21 80
4 56 x 0.30 3 8.1 9.5 5.09 100
6 84 x 0.30 3 9.0 10.6 3.39 130
10 80 x 0.40 3 9.5 11.1 1.95 180
16 126 x 0.40 3 10.5 12.3 1.24 250
25 196 x 0.40 3 11.8 13.8 0.795 350
35 276 x 0.40 3 13.0 15.2 0.565 450
50 396 x 0.40 3 14.4 16.9 0.393 600
70 360 x 0.50 3 16.1 18.9 0.277 800
95 485 x 0.50 3 17.5 20.5 0.210 1050
120 608 x 0.50 3.1 19.3 22.6 0.164 1300
150 756 x 0.50 3.1 20.8 24.4 0.132 1550
185 944 x 0.50 3.2 22.6 26.5 0.108 1950
240 1221 x 0.50 3.4 25.4 29.8 0.0817 2500
300 1525 x 0.50 3.4 27.7 32.4 0.0654 3050
400 2037 x 0.50 3.4 30.8 36.0 0.0495 3950
