SILICABLE® RW EN 50382-2 3600V F 120 °C
  • SILICABLE® RW EN 50382-2 3600V F 120 °C

Photos are for informational purposes only. View product specification

SILICABLE® RW EN 50382-2 3600V F 120 °C

SILICABLE® RW EN 50382-2 3600V F 120 °C

Temperatura

  • Temperatura pracy ciągłej: -40 °C to +120 °C.

Elektryczne

  • Napięcie pracy: 3.6 / 6 kV.
  • Napięcie testu:1.1 kV A.C.

Mechaniczne

  • Minimalny statyczny wewnętrzny promień gięcia (EN 50355): 3xD.

Standardy i aprobaty

  • EN 60228, EN 50382-1, EN 50382-2.
  • EN 50267-2-1, EN 50267-2-2.
  • EN 60332-1-2, EN 60332-3-24, EN 61034-2.
  • NF F 16-101.

Ochrona przeciwpożarowa

  • Bezhalogenowy (EN 50267-2-1).
  • Niska toksyczność (EN 50267-2-2).
  • Niska palność (EN 61034-2).
  • Nie przenoszący płomienia (EN 60332-1-2, EN 60332-3-24).
  • Ochrona przeciwpożarowa protection (NF F 16-101, BS 6853,
  • IEC 11170-3, DIN 5510-2, EN 45545-2, NFPA 130).

Znakowanie

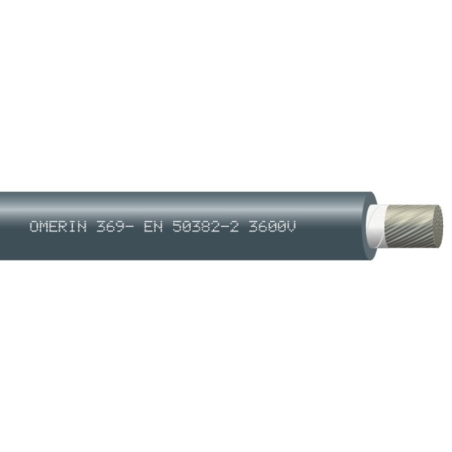

OMERIN 369- EN 50382-2 3600V 1x < PRZEKRÓJ > F 120 °C - Numer Partii - tydzień/rok


1 - Elastyczny rdzeń miedziany - klasa 5 - EN 60228.
2 - Taśma separująca (opcja).
3 - Guma silikonowa odporna mechanicznie - typ EI 111 zgodnie z EN 50382-1.


Nominalny przekrój rdzenia[mm2]Budowa żyłyilość drucików x ØGrubość izolacji[mm]Średnica zewnętrzna [mm]Max rezystancja liniowa w temp.20°C[Ω/km]Przybliżona waga[kg/km]
minimaxi
2.5 50 x 0.25 3 7.6 8.9 8.21 80
4 56 x 0.30 3 8.1 9.5 5.09 100
6 84 x 0.30 3 9.0 10.6 3.39 130
10 80 x 0.40 3 9.5 1 1.1 1.95 180
16 126 x 0.40 3 10.5 12.3 1.24 250
25 196 x 0.40 3 1 1.8 13.8 0.795 350
35 276 x 0.40 3 13.0 15.2 0.565 450
50 396 x 0.40 3 14.4 16.9 0.393 600
70 360 x 0.50 3 16.1 18.9 0.277 800
95 485 x 0.50 3 17.5 20.5 0.210 1050
120 608 x 0.50 3.1 19.3 22.6 0.164 1300
150 756 x 0.50 3.1 20.8 24.4 0.132 1550
185 944 x 0.50 3.2 22.6 26.5 0.108 1950
240 1221 x 0.50 3.4 25.4 29.8 0.0817 2500
300 1525 x 0.50 3.4 27.7 32.4 0.0654 3050
400 2037 x 0.50 3.4 30.8 36.0 0.0495 3950
