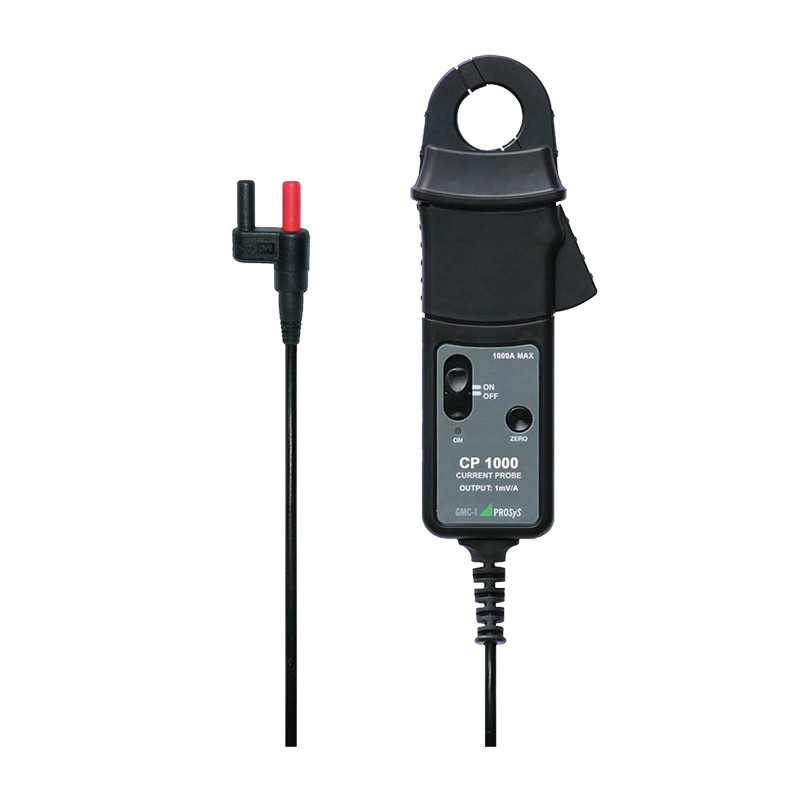

Sonde de curent AC / DC - seria CP1
Sonde de curent AC / DC - seria CP1

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: GMC-I PROSyS

Sonde de curent AC / DC - seria CP1

  • Două modele: dedicate să lucreze cu multimetre (CP1000) sau cu osciloscopuri (CP1005)
  • Măsurători ale formei de undă a curentului AC / DC
  • Gama 1000A (CP1000), 100A / 1000A (CP1005)
  • Precizie ridicată la rezoluție scăzută
  • Răspuns de frecvență largă și schimbare de fază mică
  • Funcții de oprire automată și de zero (la măsurarea curenților direcți)
  • Design compact și ușor
  • Tensiuni de ieșire 1mV / A și 10mV / A (CP1005)
  • Rezistență ridicată la interferențe atunci când se măsoară electronice de putere


Aplicații tipice
  • Încercări de instalații electrice, industriale și carcase
  • Sisteme de încărcare a bateriei
  • Analiza formei de undă la invertoare, surse de comutare și controlere industriale
  • Industria auto, de exemplu, măsurarea curenților de pornire pe cablurile bateriei auto, măsurările profilelor de putere, toate măsurările care necesită o precizie și o rezoluție ridicate.




SPECIFICATII:

MĂSURĂRI NEINVAZIVE CURENT AC / DC
MODEL

CP1000

CP1005
Intervalul curent 1000A DC sau AC RMS 100 / 1000A DC sau AC RMS
Sensibilitate 1mV/A 10 / 1mV/A
Rezoluție ± 500mA ±100mA / ±500mA
Precizie ± 1% citit ± 0.5A ± 1% citit ± 0.1A / ± 0.5A
Sensibilitate la schimbarea ghidului < ± 1% în raport cu măsura           bucla de măsurare
Răspuns în frecvență (-3dB) 10kHz 20kHz
Schimbare de fază (până la 1kHz) N/A < 2 grade
Impedanța de încărcare > 100 kΩ
Tip de ieșire Mufe de 4 mm Conector BNC / mufe de 4 mm

MEDIU:
Temperatura de lucru
0°C până la 50°C
Coeficientul de temperatură

± 0.15% citit ca °C
Temperatura de stocare (fără baterie  )
-20°C până la 85°C
PUTERE:
Tip baterii
9W alcalin: MN1604, PP3 IEC 6LR61 sau similar
Durata de viață a bateriei
50 ore
DATE MECANICE:
Dimensiuni (mm)
200 (W) x 74 (S) x 25 (G)
Diametru interior CEG

32mm Ø
Greutate
320g
SIGURANȚĂ

EN61010-2-032:2002
300V
III Categoria de măsurare
Nivelul 2 Poluarea


VOLTAJ MAXIM
300V AC RMS sau curent continuu între conductorul izolat și masă
Standard EMC  EN 61326-2-2:2006
Toată precizia menționată la 23°C ± 1°C

Precizie ridicată cu maximizarea influenței câmpurilor externe
Proiectarea circuitului magnetic minimizează impactul câmpurilor externe și asigură o precizie ridicată, indiferent de poziția conductorului în interiorul clemei de măsurare.


EN61010-2-032:2002 și conformitatea EMC

Carcasa dispozitivului și fălcile special concepute oferă utilizatorului măsurători sigure la tensiuni mai mari.
Respectarea standardelor EMC asigură o fiabilitate ridicată datorită sensibilității minimizate a dispozitivului la interferențe electromagnetice.



Număr de catalog
Tip de ieșire

CP1000
BNC

CP1005
BNC

CP1005_4mm
4mm
