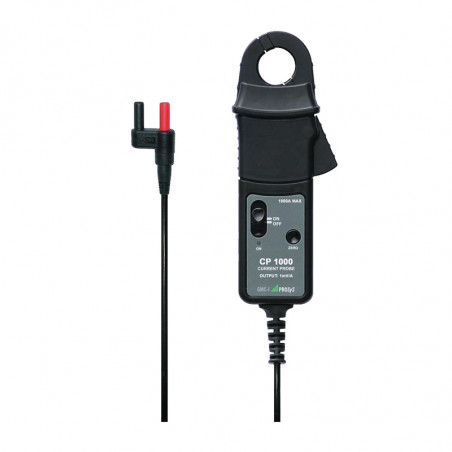

Sondy prądowe AC/DC – seria CP1
  • Sondy prądowe AC/DC – seria CP1

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: GMC-I PROSyS

Sondy prądowe AC/DC – seria CP1

Cechy główne

  • Dwa modele: dedykowany do współpracy z multimetrami (CP1000) lub oscyloskopami (CP1005)
  • Pomiary przebiegów prądów AC / DC
  • Zakres 1000A (CP1000), 100A / 1000A (CP1005)
  • Wysoka dokładność przy małej rozdzielczości
  • Szerokie pasmo przenoszenia oraz małe przesunięcie fazowe
  • Funkcje automatycznego wyłączania i zerowania (przy pomiarach prądów stałych)
  • Kompaktowa i lekka konstrukcja
  • Napięcia wyjściowe 1mV/A oraz 10mV/A (CP1005)
  • Wysoka odporność na zakłócenia przy pomiarach układów energoelektronicznych


Typowe aplikacje

  • Testy instalacji elektrycznych, przemysłowych i mieszkaniowych
  • Systemy ładowania baterii
  • Analiza przebiegów w falownikach, zasilaczach impulsowych i sterownikach przemysłowych
  • Przemysł motoryzacyjny np. pomiar prądów rozruchu na przewodach akumulatorów samochodowych, pomiary profili zasilania, wszelkie pomiary wymagające wysokiej dokładności i rozdzielczości.


Specyfikacja

Nieinwazyjne pomiary prądów AC/DC
Model CP1000 CP1005
Zakres prądowy 1000A DC lub AC RMS 100 / 1000A DC lub AC RMS
Czutość 1mV/A 10 / 1mV/A
Rozdzielczość ± 500mA ±100mA / ±500mA
Dokładność ± 1% odczytu ± 0.5A ± 1% odczytu ± 0.1A / ± 0.5A
Wrażliwość na przesunięcie przewodnika < ± 1% w odniesieniu do środka ptli pomiarowej
Pasmo przenoszenia (-3dB) 10kHz 20kHz
Przesunięcie fazowe (do 1kHz) N/A < 2 stopnie
Impedancja obciążenia > 100 kΩ
Typ wyjścia Wtyczki 4mm Złącze BNC / wtyczki 4mm


Typ baterii 9V alkaliczne: MN1604, PP3 IEC 6LR61 lub równoważne
Żywotność baterii 50 godzin
Wymiary (mm) 200 (W) x 74 (S) x 25 (G)
Średnica wew. cęg 32mm Ø
Waga 235g
Temperatura pracy 0°C do 50°C
Wsp. temperaturowy ± 0.15% odczytu na °C
Temperatura przechowywania (bez baterii) -20°C do 85°C


Bezpieczeństwo

EN61010-2-032:2002 300V III Kategoria Pomiarowa 2 Stopień Zanieczyszczenia.



Maksymalne napięcie

300V AC RMS lub DC między izolowanym przewodnikiem i masą.



Standard EMC EN 61326-2-2:2006

Wszystkie dokładności stwierdzone przy 23°C ± 1°C.



Wysoka dokładność przy maks. zminimalizowaniu wpływu pól zewnętrznych

Konstrukcja obwodu magnetycznego zmniejsza do minimum wpływ zewnętrznych pól oraz zapewnia wysoką dokładność bez względu na położenie przewodnika wewnątrz cęg pomiarowych.



EN61010-2-032:2002 i zgodność EMC

Obudowa urządzenia oraz specjalnie zaprojektowane szczęki zapewniają użytkownikowi bezpieczne pomiary przy wyższych napięciach. Zgodność z normami EMC zapewnia wysoką niezawodność dzięki zminimalizowanej wrażliwości urządzenia na zakłócenia elektromagnetyczne.
