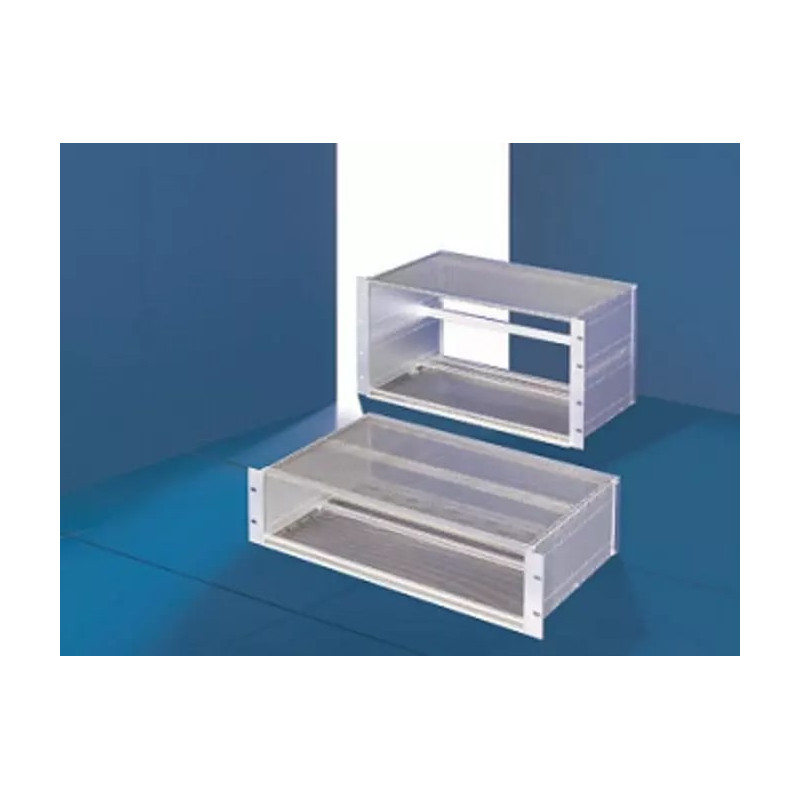

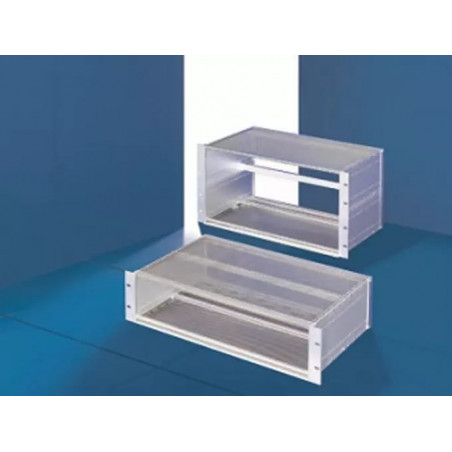

Subrack Heipac Vario EMC
Subrack Heipac Vario EMC

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: HEITEC AG

Subrack Heipac Vario EMC

Subrack Heipac Vario EMC - conceput pentru aplicații standard și sisteme extinse care necesită protecție EMC.


Aplicații Subrack Heipac Vario EMC

O soluție tipică pentru aplicații standard sau pentru cerințe mai mari pentru locuințe.


Caracteristici tehnice SUBRACK HEIPAC Vario EMC

  • Subrack 482,6 mm (19) Conform acestui IEC 60 297-3
  • Înălțime: 3, 4, 6, 7 sau 9 u
  • Adâncimea plăcilor PCB: până la 400 mm
  • Panouri laterale cu aluminiu cromat
  • 10 mm Rail de conectare pentru instalarea șinelor orizontale
  • Echipamente din spate pentru montare panoul sau conectori
  • Flanșe externe de 19 "
  • O versiune a versiunii EMC cu garnituri EMC

Avantajele de bază ale Subrack Heipac Vario EMC

  • Panouri laterale cu șină de montare de 10 mm
  • Posibilitatea de a se extinde la versiunea EMC
  • Opțional 19˝ flanc pentru montare pe față sau înapoi
  • O gamă largă de dimensiuni disponibile
  • Pregătit pentru montarea panoului din spate sau a conectorilor
  • O gamă largă de accesorii

Heipac vario emc 3 u, 6 u, 9 u

Nr. Produs Înălțime (el) Lățime (TE) Adâncimea panoului lateral Max. Adâncime PCB Cum se conectează electronica Versiune
3684128. 3 U. 84 Hp. 245 mm. 160 mm. panoul din spate Fail vertical frontal (v1)
3684142. 3 U. 84 Hp. 245 mm. 160 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684129. 3 U. 84 Hp. 285 mm. 220 mm. panoul din spate Fail vertical frontal (v1)
3684143. 3 U. 84 Hp. 285 mm. 220 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3685241. 3 U. 84 Hp. 305 mm. 220 mm. panoul din spate Fail vertical frontal (v1)
3685243. 3 U. 84 Hp. 305 mm. 220 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684130. 3 U. 84 Hp. 345 mm. 280 mm. panoul din spate Fail vertical frontal (v1)
3684144. 3 U. 84 Hp. 345 mm. 280 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684131. 3 U. 84 Hp. 405 mm. 340 mm. panoul din spate Fail vertical frontal (v1)
3684145. 3 U. 84 Hp. 405 mm. 340 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684132. 3 U. 84 Hp. 465 mm. 400 mm. panoul din spate Fail vertical frontal (v1)
3684146. 3 U. 84 Hp. 465 mm. 400 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684133. 3 U. 84 Hp. 525 mm. 400 mm. panoul din spate Fail vertical frontal (v1)
3684147. 3 U. 84 Hp. 525 mm. 400 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684156. 6 U. 84 Hp. 245 mm. 160 mm. panoul din spate Fail vertical frontal (v1)
3684169. 6 U. 84 Hp. 245 mm. 160 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684157. 6 U. 84 Hp. 285 mm. 220 mm. panoul din spate Fail vertical frontal (v1)
3684170. 6 U. 84 Hp. 285 mm. 220 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3685242. 6 U. 84 Hp. 305 mm. 220 mm. panoul din spate Fail vertical frontal (v1)
3685244. 6 U. 84 Hp. 305 mm. 220 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684158. 6 U. 84 Hp. 345 mm. 280 mm. panoul din spate Fail vertical frontal (v1)
3684171. 6 U. 84 Hp. 345 mm. 280 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684159. 6 U. 84 Hp. 405 mm. 340 mm. panoul din spate Fail vertical frontal (v1)
3684172. 6 U. 84 Hp. 405 mm. 340 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684160. 6 U. 84 Hp. 465 mm. 400 mm. panoul din spate Fail vertical frontal (v1)
3684173. 6 U. 84 Hp. 465 mm. 400 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684161. 6 U. 84 Hp. 525 mm. 400 mm. panoul din spate Fail vertical frontal (v1)
3684174. 6 U. 84 Hp. 525 mm. 400 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684162. 9 U. 84 Hp. 345 mm. 280 mm. panoul din spate Fail vertical frontal (v1)
3684175. 9 U. 84 Hp. 345 mm. 280 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684163. 9 U. 84 Hp. 405 mm. 340 mm. panoul din spate Fail vertical frontal (v1)
3684176. 9 U. 84 Hp. 405 mm. 340 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684164. 9 U. 84 Hp. 465 mm. 400 mm. panoul din spate Fail vertical frontal (v1)
3684177. 9 U. 84 Hp. 465 mm. 400 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684165. 9 U. 84 Hp. 525 mm. 400 mm. panoul din spate Fail vertical frontal (v1)
3684178. 9 U. 84 Hp. 525 mm. 400 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684166. 9 U. 84 Hp. 585 mm. 400 mm. panoul din spate Fail vertical frontal (v1)
3684179. 9 U. 84 Hp. 585 mm. 400 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)


Heipac vario emc 4 u, 7 u

Nr. Produs Înălțime (el) Lățime (TE) Adâncimea panoului lateral Max. Adâncime PCB Cum se conectează electronica Versiune
3684134. 4 U (3 + 1) 84 Hp. 285 mm. 220 mm. panoul din spate Fail vertical frontal (v1)
3684148. 4 U (3 + 1) 84 Hp. 285 mm. 220 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684135. 4 U (3 + 1) 84 Hp. 345 mm. 280 mm. panoul din spate Fail vertical frontal (v1)
3684149. 4 U (3 + 1) 84 Hp. 345 mm. 280 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684136. 4 U (3 + 1) 84 Hp. 405 mm. 340 mm. panoul din spate Fail vertical frontal (v1)
3684150. 4 U (3 + 1) 84 Hp. 405 mm. 340 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684137. 4 u (3 + 2x1 / 2) 84 Hp. 285 mm. 220 mm. panoul din spate Fail vertical frontal (v1)
3684151. 4 u (3 + 2x1 / 2) 84 Hp. 285 mm. 220 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684138. 4 u (3 + 2x1 / 2) 84 Hp. 345 mm. 280 mm. panoul din spate Fail vertical frontal (v1)
3684152. 4 u (3 + 2x1 / 2) 84 Hp. 345 mm. 280 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684139. 4 u (3 + 2x1 / 2) 84 Hp. 405 mm. 340 mm. panoul din spate Fail vertical frontal (v1)
3684153. 4 u (3 + 2x1 / 2) 84 Hp. 405 mm. 340 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684187. 7 U (6 + 1) 84 Hp. 285 mm. 220 mm. panoul din spate Fail vertical frontal (v1)
3684192. 7 U (6 + 1) 84 Hp. 285 mm. 220 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684188. 7 U (6 + 1) 84 Hp. 345 mm. 280 mm. panoul din spate Fail vertical frontal (v1)
3684193. 7 U (6 + 1) 84 Hp. 345 mm. 280 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684180. 7 U (6 + 1) 84 Hp. 405 mm. 340 mm. panoul din spate Fail vertical frontal (v1)
3684194. 7 U (6 + 1) 84 Hp. 405 mm. 340 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684181. 7 U (6 + 1) 84 Hp. 465 mm. 400 mm. panoul din spate Fail vertical frontal (v1)
3684195. 7 U (6 + 1) 84 Hp. 465 mm. 400 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684189. 7 u (6 + 2x1 / 2) 84 Hp. 345 mm. 280 mm. panoul din spate Fail vertical frontal (v1)
3684196. 7 u (6 + 2x1 / 2) 84 Hp. 345 mm. 280 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684190. 7 u (6 + 2x1 / 2) 84 Hp. 405 mm. 340 mm. panoul din spate Fail vertical frontal (v1)
3684197. 7 u (6 + 2x1 / 2) 84 Hp. 405 mm. 340 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
3684191. 7 u (6 + 2x1 / 2) 84 Hp. 465 mm. 400 mm. panoul din spate Fail vertical frontal (v1)
3684198. 7 u (6 + 2x1 / 2) 84 Hp. 465 mm. 400 mm. panoul din spate Fail vertical frontal cu vârf de 10 mm pentru mânere (V-ext.1)
