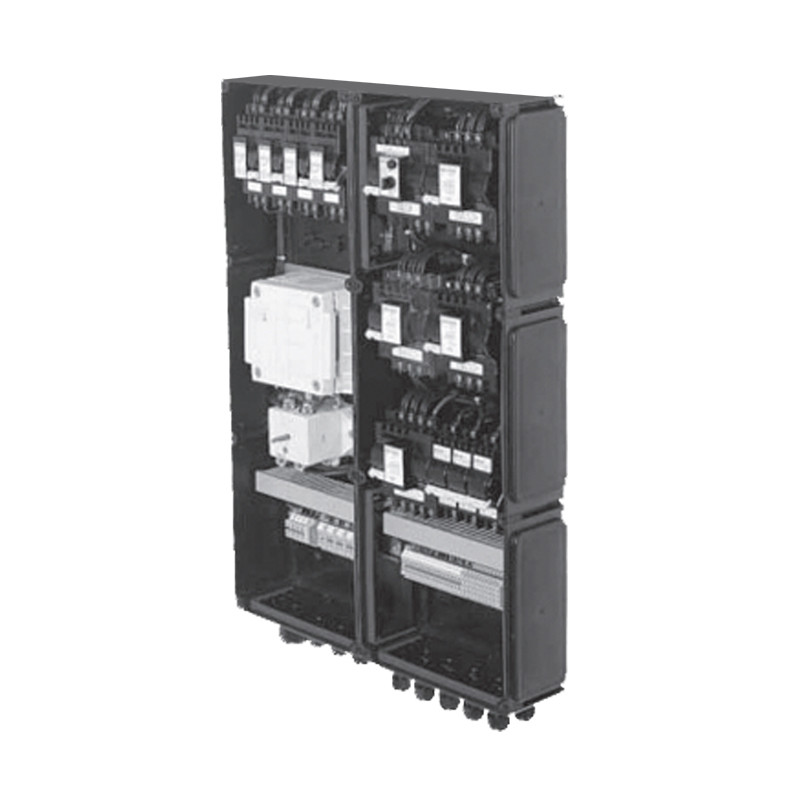

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Eaton / CEAG

Panouri de iluminare

Date tehnice

Denumirea dispozitivului II 2 G EEx de ia/ib m [ia/ib] IIC T4-T6
II 2 D IP6X T80ºC
Tip constructiv Ex de ia/ib m [ia/ib] T4-T6 fiecare în funcție de instalare
/>Ex tD A21 IP66 T80 ºC
Atest PTB 99 ATEX 1044
Protecție la pătrundere conform IEC 60529 IP 65
Tensiune nominală 440 V
Curent nominal 180 A
Secțiune transversală a bornei de conectare până la 240 mm2
Materialul carcasei Poliester armat cu fibră de sticlă
Temperatură ambientală admisă -20ºC până la +40ºC
-55ºC până la +55ºC (opțional)

Informații despre comandă

MaterialTipMCB treapta a 2-a.
C - Cha-ka		Intrare cabluGreutate [kg]Număr piesă
40 A 1 8 x 16 A 1 x M40, 8 x M25 20 EXKO 214600 G 0000
80 A 2 12 x 16 A 1 x M50, 12 x M25 32 EXKO 214600 G 0001
800 A 3 24 x 16 A 1 x M50, 24 x M25 56 EXKO 214600 G 0002

Tabloul de distribuție cu echipament intern este complet cablat și pregătit pentru conectarea la circuite externe conform schemei de mai jos. MCB - întrerupător de circuit.

Dimensiuni în mm

Compartimentele de montare ale dulapurilor 2, 3 și 4 pot fi, de asemenea, echipate cu componente sub trapa de service (lățime de montare disponibilă = 213 mm).

Criterii de selecție pentru proiectarea tablourilor de distribuție mici

Întrerupător de circuit, 10 kA, tip "C", max. 440 V CA
Mărime/Simbol 1 pol
Mărime 1
SIA 001		 2 poli
Mărime 2
SIA 002		 3 poli
Mărimea 3
SIA 003		 4 poli
Mărimea 4
SIA 004		 MCB

Vă rugăm să specificați curentul nominal în intervalul: 0,5 A până la 40 A la comandă.
Vă rugăm să specificați și un alt tip de caracteristică, de ex., "K", "B", dacă este necesar.

Opțiune:

  • cu contacte auxiliare
  • cu contacte de semnalizare (pentru întrerupătoare de tip "NO" cu contacte de semnalizare, trebuie utilizată componenta de dimensiunea următoare (cu o dimensiune mai mare).

Întrerupător diferențial, tip "P" cu protecție la scurtcircuit ("numit"), 10 kA, cha-ka "C", 30 mA, max. 440 V
Simbol 1 treaptă de viteză. + N
Mărimea 2
FSS 002		 2 treapte de viteză.
Mărimea 4
FSS 004		 MCB + RCD

Vă rugăm să specificați curentul nominal în intervalul: 6,0 A până la 40 A în comandă.
Vă rugăm să specificați și - dacă este necesar - un alt tip de caracteristică, de ex., "K", "B".

Opțiune:

  • 300 mA
  • cu contacte auxiliare
  • cu contacte de semnalizare (mărimea 4)

Întrerupător de curent rezidual "P", 30 mA, max. 440 VAC
Simbol 2 poli
Mărimea 2
FES 002		 4 poli
Mărimea 4
FSS 004		 RCD

Vă rugăm să specificați curentul nominal în comandă din intervalul: 25 A până la 63 A.

Opțiune:

  • 300 mA
  • cu contacte auxiliare
Întrerupător principal 40 A, 4-poli, 690 V AC
Simbol Spațiu necesar
1 compartiment de montare
HSC 040		 HSC 040

Întrerupător principal: 80 A, 125 A și 180 A.

Întrerupător principal de circuit 40 A, 4-poli, 690 V AC
Simbol Spațiu necesar
1 compartiment de montare
NH0 001		 NH0 001

Vă rugăm să specificați curentul nominal al siguranțelor principale la comandă.

Dimensiuni [mm]

87
Dimensiuni40 A80 A125/180 A
A 34 38.5 16
B 130 159
C 73 131 146
D 118 165 194
X 115 centru;">141 170
F 128 161 193
G 6,3 9,5 12
mai puțin
