Ex lighting switchgear
Ex lighting switchgear

Photos are for informational purposes only. View product specification

please use latin characters

Manufacturer: Eaton / CEAG

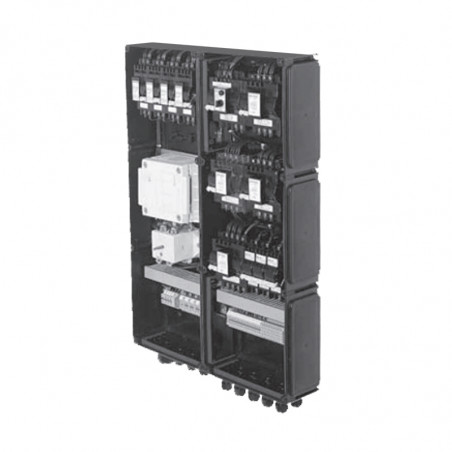

Ex lighting switchgear

Dane techniczne

Oznaczenie urządzenia II 2 G EEx de ia/ib m [ia/ib] IIC T4-T6
II 2 D IP6X T80ºC
Rodzaj budowy Ex de ia/ib m [ia/ib] T4-T6 każda wg zabudowy
Ex tD A21 IP66 T80 ºC
Atest PTB 99 ATEX 1044
Stopień ochrony wg IEC 60529 IP 65
Napięcie znamionowe 440 V
Prąd znamionowy 180 A
Przekrój zacisków przyłączeniowych do 240 mm2
Materiał obudowy Poliester wzmacniany włóknem szklany
Dopuszczalna temperatura otoczenia -20ºC do +40ºC
-55ºC do +55ºC (opcja)

Dane do zamówienia

WykonanieTypWyłącznik MCB 2 bieg.
C - Cha-ka		Wpust kablowyWaga [kg]Nr katalogowy
40 A 1 8 x 16 A 1 x M40, 8 x M25 20 EXKO 214600 G 0000
80 A 2 12 x 16 A 1 x M50, 12 x M25 32 EXKO 214600 G 0001
800 A 3 24 x 16 A 1 x M50, 24 x M25 56 EXKO 214600 G 0002

Rozdzielnica z aparaturą wewnętrzną jest kompletnie oprzewodowana i gotowa do podłączenia obwodów zewnętrznych wg poniższego schematu. MCB - wyłącznik samoczynny.

Wymiary w mm

Możliwość wyposażenia przedziałów montażowych obudów 2, 3 i 4, także podzespołami pod klapą obsługową (dostępna szerokość montażowa=213mm).

Kryteria doboru przy projektowaniu małych rozdzielnic

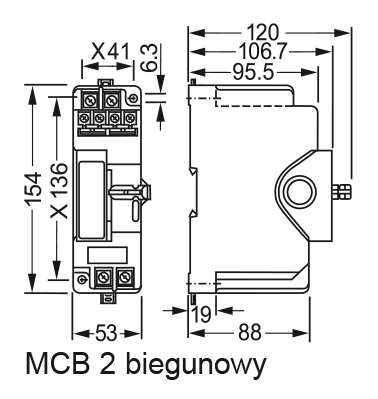

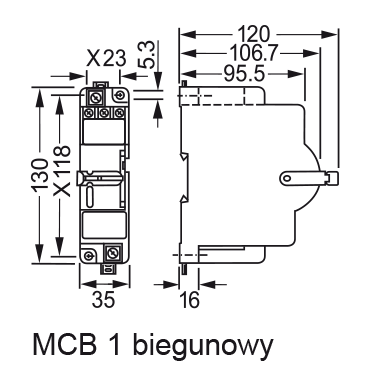

Wyłącznik przetężeniowy typu "zw.", 10 kA, cha-ka "C", maks. 440 V AC
Rozmiar/Symbol 1 bieg.
Rozmiar 1
SIA 001		 2 bieg.
Rozmiar 2
SIA 002		 3 bieg.
Rozmiar 3
SIA 003		 4 bieg.
Rozmiar 4
SIA 004		 MCB

Proszę w zamówieniu podać wartość prądu znamionowego z zakresu: 0.5 A do 40 A
Proszę również podać - jeśli wymagany - inny typ charakterystyki, np. „K“, „B“.

Opcja:

  • ze stykami pomocniczymi
  • ze stykami sygnalizacyjnymi (w przypadku wyłączników typu „zw.“, ze stykami sygnalizacyjnymi należy zastosować podzespół następnej wielkości (o jeden rozmiar większy)

Wyłącznik różnic, typu „P“ z członem zwarciowym (,,zw.“), 10 kA, cha-ka „C“, 30 mA, maks. 440 V
Symbol 1 bieg. + N
Rozmiar 2
FSS 002		 2 bieg.
Rozmiar 4
FSS 004		 MCB + RCD

Proszę w zamówieniu podać wartość prądu znamionowego z zakresu: 6.0 A do 40 A
Proszę również podać - jeśli wymagany - inny typ charakterystyki, np. „K“, „B“.

Opcja:

  • 300 mA
  • ze stykami pomocniczymi
  • ze stykami sygnalizacyjnymi (rozmiar 4)

Wyłącznik różnicowoprądowy „P“, 30 mA, maks. 440 VAC
Symbol 2 bieg.
Rozmiar 2
FES 002		 4 bieg.
Rozmiar 4
FSS 004		 RCD

Proszę w zamówieniu podać wartość prądu znamionowego z zakresu: 25 A do 63 A

Opcja:

  • 300 mA
  • ze stykami pomocniczymi

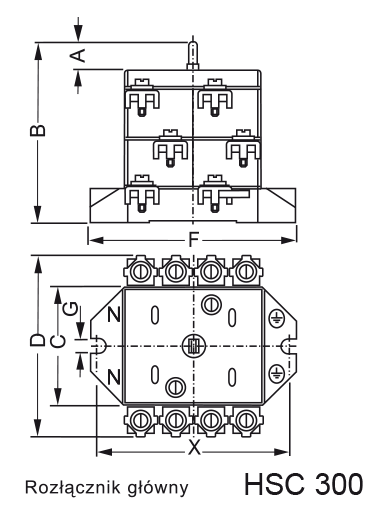

Główny wyłącznik 40 A, 4-bieg., 690 V AC
Symbol Wymagana przestrzeń
1 przedział montażowy
HSC 040		 HSC 040

Główny wyłącznik: 80 A, 125 A oraz 180 A.

Główny wyłącznik 40 A, 4-bieg., 690 V AC
Symbol Wymagana przestrzeń
1 przedział montażowy
NH0 001		 NH0 001

Proszę w zamówieniu podać wartość prądu znamionowego bezpieczników głównych.

Wymiary [mm]

Wymiary40 A80 A125/180 A
A 34 38,5 16
B 87 130 159
C 73 131 146
D 118 165 194
X 115 141 170
F 128 161 193
G 6,3 9,5 12
