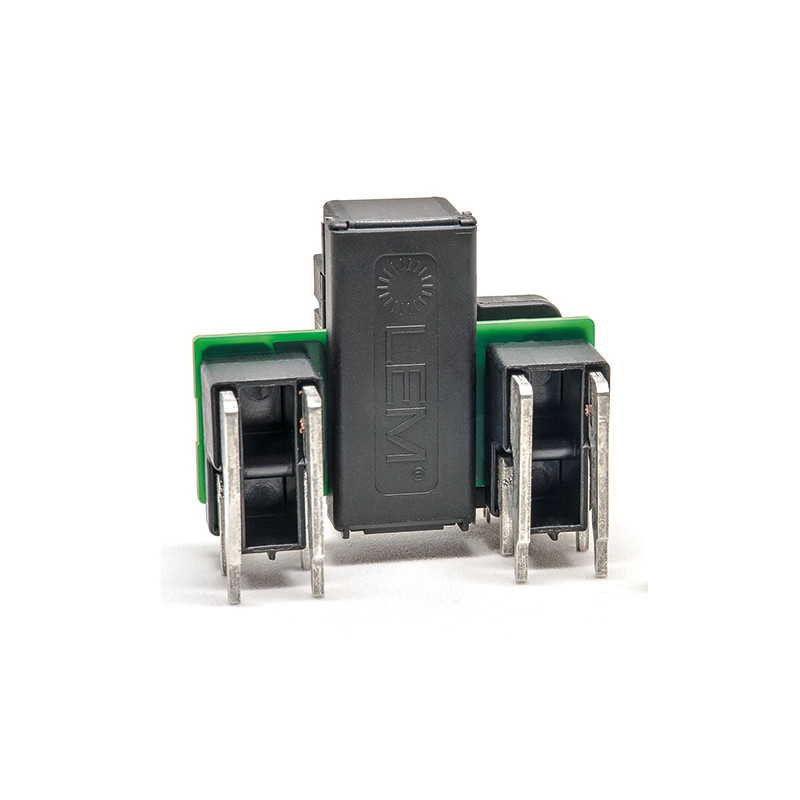

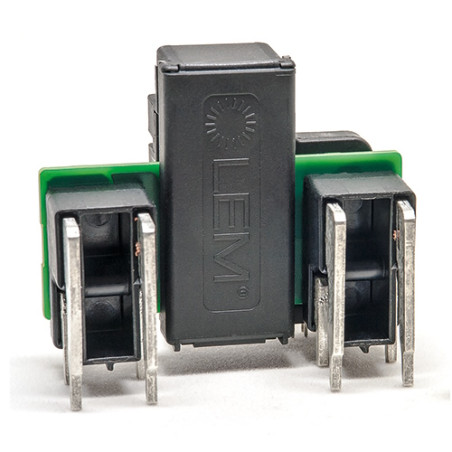

Traductor de curent LDSR 0,3-NP
Traductor de curent LDSR 0,3-NP

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: LEM

Traductor de curent LDSR 0,3-NP

  • LDSR 0.3-NP
  • Precizie 13.3
  • Curent nominal (A) 0.3
  • Semnal primar [CA / CA+CC / CC] AC+DC
  • Tensiune de alimentare [V] 5
  • Montare [THT / SMD / DIN / Panou / Pe șină principală] THT
  • Aplicație Energii regenerabile
  • Tipul semnalului de ieșire [curent/tensiune] Voltaj
  • Temperatura minimă de funcționare [°C] -40
  • Temperatura maximă de funcționare [°C] 105
  • Răspuns în frecvență (-3dB) [kHz] 2
  • Buclă de feedback [deschisă / închisă] // tehnologia Eta Zakritas

Descriere

Conceput pentru măsurarea electronică a curentului: CC, CA, pulsat etc., cu izolare galvanică între circuitele primare și secundare.

Caracteristici principale

  • Traductor de curent în buclă închisă (compensat)
  • Ieșire de tensiune
  • Tensiune de alimentare unică
  • Montare pe PCB
  • Coeficient de temperatură de deviație foarte scăzut
  • Rezistență ridicată la suprasarcină
  • Rezistență ridicată la izolație
  • Pin de referință cu două moduri de funcționare, Ref IN și Ref OUT
  • Înfășurare de testare

Aplicații

  • Măsurarea curentului de scurgere în invertoare fotovoltaice fără transformator
  • 3 faze plus neutru
  • Protecție împotriva primului contact uman cu fotovoltaicul panouri
  • Detectarea defecțiunilor în sursele de alimentare
  • Detectarea defecțiunilor simetrice
  • Detectarea scurgerilor în sursele de curent continuu
  • Măsurarea curentului nominal monofazat de până la ±30 A per cablu (CC sau CA)

Date tehnice

Tensiune de alimentare
Parametru Valoare
Tensiune maximă de alimentare 7V
Temperatura maximă a conductorului primar 110°C
Rezistență maximă la vârf în sursa primară Curent 3300A
Curent diferențial primar nominal 300mA
Interval de măsurare a curentului diferențial primar -900÷900mA
Curent primar nominal 30A
5V DC
Tensiune de ieșire 0÷5V
Temperatură de funcționare ambientală Temperatură -40÷105°C
Temperatură de depozitare -50÷105°C
Greutate 38g
Consum de curent 18mA
Tensiune externă de referință 2,25÷2,75V
Sensibilitate nominală 2,22 V/A
Sensibilitate Eroare -2÷2%
mai puțin
