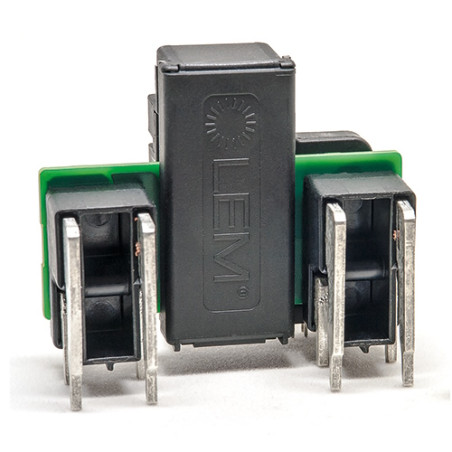

Перетворювач струму ЛДСР 0,3-НП
Перетворювач струму ЛДСР 0,3-НП

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

please use latin characters

Producent: LEM

Перетворювач струму ЛДСР 0,3-НП

  • LDSR 0.3-NP
  • Точність 13.3
  • Номінальний струм (А) 0.3
  • Основний сигнал [AC / AC+DC / DC] AC+DC
  • Напруга живлення [В] 5
  • Монтаж [THT / SMD / DIN / панель / на первинну рейку] THT
  • Додаток Відновлювані джерела енергії
  • Тип вихідного сигналу [струм/напруга] напруга
  • Мінімальна робоча температура [°C] -40
  • Максимальна робоча температура [°C] 105
  • Частотна характеристика (-3 дБ) [кГц] 2
  • Петля зворотного зв'язку [відкрита / закрита] // технологія Eta закрито

Опис

Призначений для електронного вимірювання струму: постійного, змінного, імпульсного тощо, з гальванічною розв'язкою між первинним та вторинним ланцюгами.

Основні характеристики

  • Перетворювач струму із замкнутим контуром (компенсований)
  • Вихідна напруга
  • Одна напруга живлення
  • Монтаж на друкованій платі
  • Дуже низький коефіцієнт температурного дрейфу зміщення
  • Висока стійкість до перевантаження
  • Висока міцність ізоляції
  • Опорний контакт з двома режимами роботи, Ref IN та Ref OUT
  • Випробувальна обмотка

Застосування

  • Вимірювання струму витоку в безтрансформаторних фотоелектричних інверторах
  • 3 фази плюс нейтраль
  • Захист від першого контакту людини з фотоелектричними елементами панелі
  • Виявлення несправностей у джерелах живлення
  • Симетричне виявлення несправностей
  • Виявлення витоків у джерелах постійного струму
  • Вимірювання номінального струму однієї фази до ±30 А на кабель (постійного або змінного струму)

Технічні дані

Параметр Значення
Максимальна напруга джерела живлення 7 В
Максимальна температура первинного провідника 110°C
Максимальна пікова витримувана первинна обмотка Струм 3300A
Номінальний первинний диференціальний струм 300mA
Діапазон вимірювання первинного диференціального струму -900÷900mA
Номінальний первинний струм 30A
Напруга живлення 5V DC
Вихідна напруга 0÷5V
Робочі умови навколишнього середовища Температура -40÷105°C
Температура зберігання -50÷105°C
Вага 38 г
Споживаний струм 18 мА
Зовнішній джерело опорної напруги 2,25÷2,75 В
Номінальна чутливість 2,22 В/А
Чутливість Помилка -2÷2%
