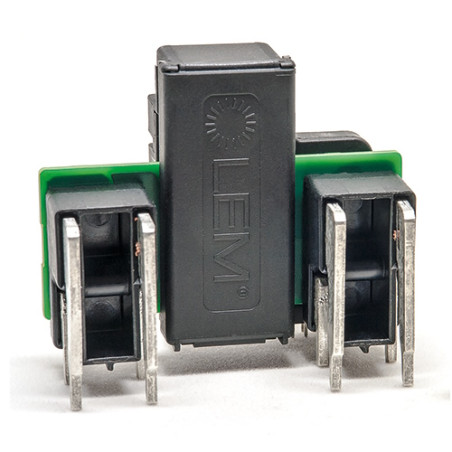

LDSR 0.3-NP srovės keitiklis
LDSR 0.3-NP srovės keitiklis

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: LEM

LDSR 0.3-NP srovės keitiklis

  • LDSR 0.3-NP
  • Tikslumas 13.3
  • Nominali srovė (A) 0.3
  • Pirminis signalas [AC / AC+DC / DC] AC+DC
  • Maitinimo įtampa [V] 5
  • Montavimas [THT / SMD / DIN / Panelinis / Ant pagrindinio bėgelio] THT
  • Programėlė Atsinaujinančios energijos
  • Išėjimo signalo tipas [srovė/įtampa] įtampa
  • Minimali darbinė temperatūra [°C] -40
  • Maksimali darbinė temperatūra [°C] 105
  • Dažnio atsakas (-3dB) [kHz] 2
  • Grįžtamojo ryšio kilpa [atvira / uždara] // Eta technologija Zakritas

Aprašymas

Sukurtas elektroniniam srovės matavimui: nuolatinei, kintamajai srovei, impulsinei ir kt., su galvanine izoliacija tarp pirminės ir antrinės grandinių.

Pagrindinės savybės

  • Uždaros grandinės srovės keitiklis (kompensuotas)
  • Įtampos išėjimas
  • Viena maitinimo įtampa
  • Tvirtinimas ant PCB
  • Labai mažas poslinkio temperatūros koeficientas
  • Didelis atsparumas perkrovoms
  • Didelis izoliacijos stiprumas
  • Atskaitos kaištis su dviem veikimo režimais: Ref IN ir Ref OUT
  • Bandymo apvija

Taikymas

  • Nuotekėjimo srovės matavimas betransformeriniuose fotovoltiniuose keitikliuose
  • 3 fazės ir nulis
  • Apsauga nuo pirmojo žmogaus kontakto su fotovoltiniais elementais skydai
  • Gedimų aptikimas maitinimo šaltiniuose
  • Simetriškas gedimų aptikimas
  • Nuotekių aptikimas nuolatinės srovės šaltiniuose
  • Vienfazės vardinės srovės matavimas iki ±30 A vienam kabeliui (nuolatinė arba kintamoji srovė)

Techniniai duomenys

Parametras Reikšmė
Maksimali maitinimo įtampa 7V
Maksimali pirminio laidininko temperatūra 110°C
Maksimali pirminio laidininko didžiausia atlaikanti srovė Srovė 3300A
Nominali pirminė diferencinė srovė 300mA
Pirminės diferencinės srovės matavimo diapazonas -900÷900mA
Nominali pirminė srovė 30A
Maitinimo šaltinio įtampa 5V nuolatinė srovė
Išėjimo įtampa 0÷5V
Aplinkos darbinė temperatūra Temperatūra -40÷105°C
Laikymo temperatūra -50÷105°C
Svoris 38g
Srovės suvartojimas 18mA
Išorinė įtampos etalonas 2,25÷2,75V
Nominalus jautrumas 2,22 V/A
Jautrumas Klaida -2÷2%
