Traductoare de curent precise

Transformatoare de curent de precizie

Transformatoarele de curent de precizie sunt dedicate măsurătorilor electronice de curent, atât alternativ, cât și continuu, în intervalul de la 12,5 A până la 24 kA. Datorită liniarității excelente și preciziei ridicate, aceste transformatoare sunt utilizate în aplicații industriale și energetice, inclusiv laboratoare, cercetare medicală, sisteme de automatizare industrială și monitorizarea parametrilor rețelei. Disponibile în variante pentru montaj pe PCB, cu orificiu pentru cablu și cu izolație galvanică, permițând integrarea sigură în circuite analogice și digitale.

Transformator de curent de precizie - ce trebuie să știți?

Ieşirile transformatoarelor pot fi standard 0–10 V, de curent sau digitale cu interfață RS-485 și protocol Modbus, permițând integrarea ușoară în sistemele de control și monitorizare. Aceste transformatoare generează un semnal proporțional cu valoarea efectivă a curentului, permițând măsurători precise în aplicații de electronice de putere, rețele electrice și sisteme de automatizare.

Oferta noastră include un transformator de curent de precizie adaptat la diferite nevoi – vă invităm cu drag!

I_PN = 12.5 A ... 600 A

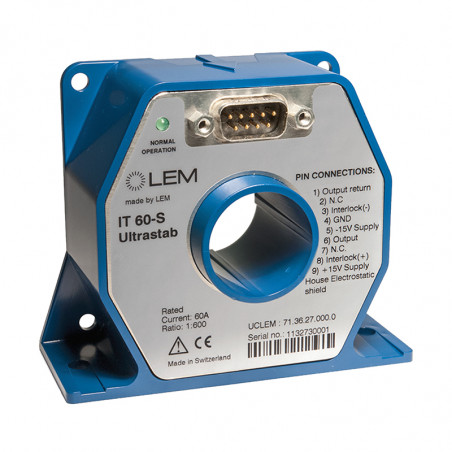

Tip		ITN 12-P	IT 60-S	IT 200-S	ITB 300-S	IT 400-S	ITL 900-T	ITN 600-S
Curent nominal IPN [ADC]		12.5	60	200	300	400	400	600
Curent nominal IPN [ARMS]		8.8	42	141	300	282	400	424
Interval de măsurare IP [A]		± 12.5	±60	±200	±450	±400	±900	±600
Metoda de măsurare		Fluxgate IT
Tensiunea de alimentare UC [V]		±15	±15	± 15	±15	±15	± 15	± 15
Semnal de ieșire Vout/Iout @IPN		50 mA	100 mA	200 mA	150 mA	200 mA	266.66 mA	400 mA
Răspuns în frecvență BW [kHz] j)		DC-500 (3dB)	DC-800 (3dB)	DC-500 (3dB)	DC-100 (3dB)	DC-500 (3dB)	DC-200 m) (3dB)	DC-300 (3dB)
liniaritate EL (ppm) i) k)		4	20	3	10	3	1	1.5
Offset IOE/VOE(ppm) i) k)		500	250	80	666	40	10	15
Zgomot (RMS) (ppm) (DC-100Hz) k)		0.5	1	1	N/A	0.5	0.017 (0.125Hz-1 kHz)	0.3
Zgomot (RMS) (ppm) (DC-50kHz) k)		10 (DC-100kHz)	15	15	N/A	8	0.006 (1 kHz-30kHz)	15 (DC-100kHz)
Coeficientul de temperatură TCICE/ TCVCE (ppm/K)k)		2	2.5	2	6.66	1	0.3	0.5
Interval de temperatură de lucru TA[oC]		10...+45	10...+50	10...+50	-40...+85	10...+50	10...+50	10...+50
Instalare	PCB	•
	Panou		•	•	•	•	•	•
Măsurarea diametrului ferestrei		Integrat	26	26	21.5	26	integrat cu șină pentru diametru 19mm	30
Alte caracteristici		Carcasă metalică protectoare înainte de impacturi cu alte câmpuri externe
Dimensiuni

I_PN = 700 A ... 4000 A

Tip	IT 700-S	IT 700-SPR	IT 700-SB	ITN 900-S	IT 1000-S/SP1	ITL 4000-S
Curent nominal IPN [ADC]	700	700	700	900	1000	4000
Curent nominal IPN [ARMS]	495	495	495	636	707	4000
Interval de măsurare IP [A]	± 700	± 700	± 700	±900	±1000	± 12000
Metoda de măsurare	Fluxgate IT
Tensiunea de alimentare UC [V]	± 15	± 15	± 15	±15	±15	±24
Semnal de ieșire Vout/Iout @IPN	400 mA	400 mA	10 V	600 mA	1 A	1.6 A
Răspuns în frecvență BW [kHz] j)	DC-100 (3dB)	DC-100 (3dB)	DC-100 (3dB)	DC-300 (3dB)	DC-500 (3dB)	DC-50 n) (1dB)
Liniaritate EL (ppm) i) k)	3	3	30	1	3	100
Offset IOE/VOE(ppm) i) k)	50	50	60	10	50	62.5
Zgomot (RMS) (ppm) (DC-100Hz) k)	0.5	1	2	0.2	N/A	125 (0.1 Hz-10kHz)
Zgomot (RMS) (ppm) (DC-50kHz) k)	6	16	10	10	6	125 (0.1Hz-10kHz)
Coeficientul de temperatură TCICE /TCVCE (ppm/K)k)	0.5	0.5	4	0.3	0.5	1.38
Interval de temperatură de lucru TA[oC]	10...+50	10...+50	10...+50	10...+50	10...+50	-40...+70
Montare pe panou	•	•	•	•	•	•
Măsurarea diametrului ferestrei	30	30	30	30	30	268
Alte caracteristici		Programabile din 80A cu pasul 10A			răspuns larg la frecvență
Dimensiuni

I_PN = 600 A ... 5000 A

Tip	ITZ 600-SPR	ITZ 600-SBPR	ITZ 2000-S	ITZ 2000-SB	ITZ 2000-SPR	ITZ 2000-SBPR	IT 5000-S
Curent nominal IPN [ADC]	600	600	2000	2000	2000	2000	5000
Curent nominal IPN [ARMS]	424	424	1414	1414	1414	1414	3535
Interval de măsurare IP [A]	±600	±600	±2000	±2000	±2000	±2000	±5000
Metoda de măsurare	Fluxgate IT
Tensiunea de alimentare UC [V]	100-240 VAC 50/60 Hz
Semnal de ieșire Vout//Iout @IPN	1 A	10 V	2 A	10 V	1 A	10 V	2 A
Răspuns în frecvență BW [kHz] j)	DC-500 o) (3dB)	DC-300 o) (3dB)	DC-300 o) (3dB)	DC-300 o) (3dB)	DC-80 o) (3dB)	DC-80 o) (3dB)	DC-80 o) (3dB)
Liniaritate EL (ppm) i) k)	1	10	2	11	2	11	3
Offset IOE/VOE(ppm) i) k)	2	3	2	3	2	3	2
Zgomot (RMS) (ppm) (DC-100Hz) k)	11 (DC-10kHz)	8 (DC-10kHz)	3 (DC-10kHz)	3 (DC-10kHz)	7 (DC-10kHz)	2 (DC-10kHz)	2.5 (DC-10kHz)
Zgomot (RMS) (ppm) (DC-50kHz) k)	28 (DC-100kHz)	60 (DC-100kHz)	27 (DC-100kHz)	60 (DC-100kHz)	42 (DC-100kHz)	60 (DC-100kHz)	20 (DC-100kHz)
Coeficientul de temperatură TCICE /TCVCE (ppm/K)k)	0.1	0.3	0.1	0.3	0.1	0.3	0.1
Interval de temperatură de lucru TA[oC]	0 ... + 55 Cap de măsurare + 10 ... + 40 sistem electric
Asamblare - Cap de măsurare + aspect el. (Rack 19)	•	•	•	•	•	•	•
Măsurarea diametrului ferestrei	25.4	25.4	50	50	50	50	140.3
Alte caracteristici	Programat la fiecare 20A în intervalul 40-620A	Programat la fiecare 20A în intervalul 40-620A			Programat la fiecare 125A în intervalul 125-2000A	Programat la fiecare 125A în intervalul 125-2000A
Dimensiuni

I_PN = 5000 A ... 24000 A

Tip	ITZ 5000-SB	ITZ 10000-S	ITZ 10000-SB	ITZ 16000-S	ITZ 16000-SB	ITZ 24000-S
Curent nominal IPN [ADC]	5000	10000	10000	16000	16000	24000
Curent nominal IPN [ARMS]	3535	7070	7070	11314	11314	16970
Interval de măsurare IP [A]	±5000	±10000	±10000	±16000	±16000	± 24000
Metoda de măsurare	Fluxgate IT
Tensiunea de alimentare UC [V]	100-240 VAC 50/60 Hz
Semnal de ieșire Vout/Iout @IPN	10 V	2 A	10 V	2 A	10 V	3 A
Răspuns în frecvență BW [kHz] j)	DC-80 o) (3dB)	DC-20o) (3d B)	DC-20 o) (3d B)	DC-3o) (3dB)	DC-3o) (3dB)	DC-2 o) (3dB)
Liniaritate EL (ppm) i) k)	11	5	12	6	12	6
Offset IOE/VOE(ppm) i) k)	3	2	3	2	3	2
Zgomot (RMS) (ppm) (DC-100Hz) k)	2.5 (DC-10kHz)	8 ( DC-10kHz)	8 (DC-10kHz)	8 (DC-10kHz)	8 (DC-10kHz)	8 (DC-10kHz)
Zgomot (RMS) (ppm) (DC-50kHz) k)	60 (DC-100kHz)	20 (DC-100kHz)	60 (DC-100kHz)	20 (DC-100kHz)	60 (DC-100kHz)	20 (DC-100kHz)
Coeficientul de temperatură TCICE /TCVCE (ppm/K)k)	0.3	0.1	0.3	0.1	0.3	0.1
Interval de temperatură de lucru TA [° C]	0 ... + 55 Cap de măsurare + 10 ... + 40 sistem electric
Asamblare - Cap de măsurare + ukł. el. (19’’ rack)	•	•	•	•	•	•
Măsurarea diametrului ferestrei	140.3	100	100	150.3	150.3	150.3
Dimensiuni

Atenție:
i) Linearitate măsurată pentru semnalul continuu
j) Răspunsul în frecvență măsurat la semnale mici - amplitudine nominală curent continuu (DC) 0,5%
k) Toate valorile ppm legate de semnalele secundare nominale VOUT sau IOUT la curentul continuu nominal; pentru ITL 900-T referit la semnalul secundar nominal IOUT = 600mA
l) Curent compensat + magnetizare proprie + efect câmp magnetic pământ pentru TA = + 25 ° C
m) Semnal scăzut - 5% din curentul nominal IPN (DC), 32ARMS
n) Semnal redus 40A RMS
o) Lățimea de bandă măsurată la semnale mici - amplitudine 1% din curentul nominal (curent continuu)
N / A - Nu este disponibil
