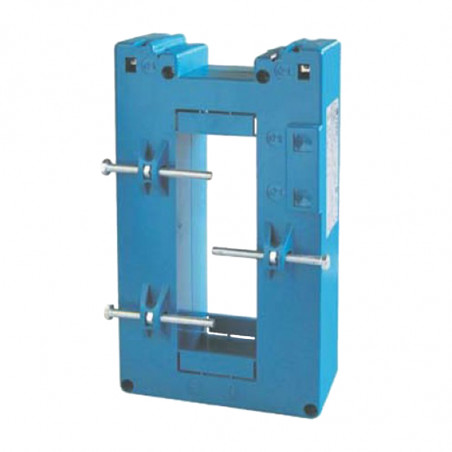

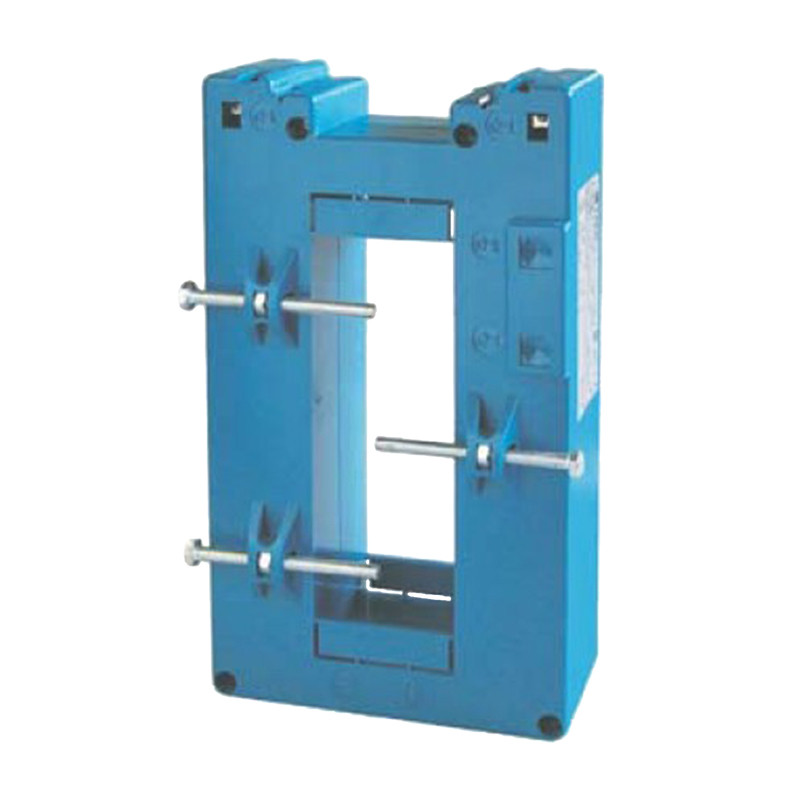

Transformator de curent TAT126 pentru barele de bus 105x38mm și 127x38mm
Transformator de curent TAT126 pentru barele de bus 105x38mm și 127x38mm

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: FRER

Transformator de curent TAT126 pentru barele de bus 105x38mm și 127x38mm

Date tehnice:

Material termoplastic UL94-V0
Frecvență 50-60Hz
Tensiune 0,72kV
Tensiunea de încercare 3kV * 1’50Hz
Izolație Clasa E
Grad de protecție IP 20
Protecție la supracurent 1,2In
Curent termic pe termen scurt 80 In
Curent dinamic 2.5 x I th
Factorul de siguranță N<5
Pierderi de energie <27W
Temperatura de lucru -25 +50o C
Temperatura de depozitare -40 +80o C
Îndeplinește standardele

IEC/E N 60044-1,
VDE, BS, UTE
Terminale secundare 6mm2


Înfășurare secundară 5 A

Transformator Putere
[VA]		 Număr catalog
cl. 0,5 cl. 1
400/5 A 3 5

TAT126400X05
500/5 A 4 8

TAT126500X05
600/5 A 6 12

TAT126600X05
800/5 A 8 15

TAT126800X05
1000/5 A 12 20

TAT1261K0X05
1200/5 A 15 30

TAT1261K2X05
1500/5 A 20 40

TAT1261K5X05
2000/5 A 30 60

TAT1262K0X05
2500/5 A 40 80

TAT1262K5X05
3000/5 A 50 80

TAT1263K0X05
4000/5 A 60 100

TAT1264K0X05

Înfășurare secundară 1 A

Transformator Putere
[VA]		 Număr catalog
cl. 0,5 cl. 1
400/1 A 3 5

TAT126400X01
500/1 A 4 8

TAT126500X01
600/1 A 6 12

TAT126600X01
800/1 A 8 15

TAT126800X01
1000/1 A 12 20

TAT1261K0X01
1200/1 A 15 30

TAT1261K2X01
1500/1 A 20 40

TAT1261K5X01
2000/1 A 30 60

TAT1262K0X01
2500/1 A 40 80

TAT1262K5X01
3000/1 A 50 80

TAT1263K0X01
4000/1 A 60 100

TAT1264K0X01



Înfășurare secundară 5 A

Ratio Code
VA Cl. 5P5 VA Cl. 5P10
400/5A 4 TAT126400K05 1.5 TAT126400L05
500/5A 5 TAT126500K05 1.5 TAT126500L05
600/5A 6 TAT126600K05 2 TAT126600L05
800/5A 8 TAT126800K05 2.5 TAT126800L05
1000/5A 10 TAT1261K0K05 3 TAT1261K0L05
1200/5A 12 TAT1261K2K05 3 TAT1261K2L05
1500/5A 12 TAT1261K5K05 3 TAT1261K5L05
2000/5A 12 TAT1262K0K05 3 TAT1262K0L05
2500/5A 15 TAT1262K5K05 4 TAT1262K5L05
3000/5A 15 TAT1263K0K05 4 TAT1263K0L05
4000/5A 15 TAT1264K0K05 4 TAT1264K0L05



Înfășurare secundară 1 A

Ratio Code
VA Cl. 5P5 VA Cl. 5P10
400/1A 4 TAT126400K01 1.5 TAT126400L01
500/1A 5 TAT126500K01 1.5 TAT126500L01
600/1A 6 TAT126600K01 2 TAT126600L01
800/1A 8 TAT126800K01 2.5 TAT126800L01
1000/1A 10 TAT1261K0K01 3 TAT1261K0L01
1200/1A 12 TAT1261K2K01 3 TAT1261K2L01
1500/1A 12 TAT1261K5K01 3 TAT1261K5L01
2000/1A 12 TAT1262K0K01 3 TAT1262K0L01
2500/1A 15 TAT1262K5K01 4 TAT1262K5L01
3000/1A 15 TAT1263K0K01 4 TAT1263K0L01
4000/1A 15 TAT1264K0K01 4 TAT1264K0L01


Dimensiuni:

Przekładnik prądowy TAT126 na szynę 105x38mm i 127x38mm wymiary
