ВЫХОД 2 N выход-n008

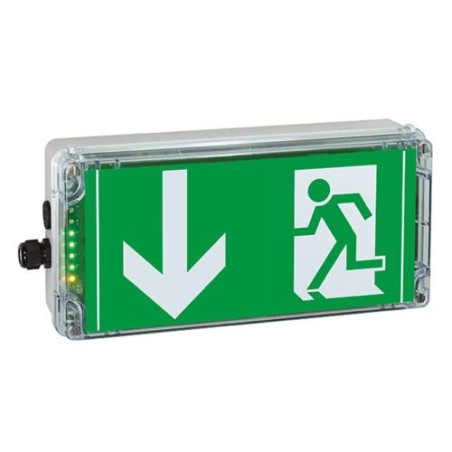

Взрывозащищенные сигнальные светильники для обозначения путей эвакуации



EXIT для Зоны 1 и Зоны 21 / EXIT 2 для Зоны 2 и Зоны 22     Исполнение из литого пластика со светодиодной технологией



Указание маршрута во взрывоопасных зонах



Серия взрывозащищенных светильников для обозначения путей эвакуации EXIT соответствует требованиям Директивы ATEX 2014/34/EU и стандарта EN 60598, раздел 2.22, для светильников аварийного освещения. Эти светильники подходят для обозначения путей эвакуации и выходов во взрывоопасных зонах.



В этих светильниках используются исключительно белые высокоэффективные светодиоды. Это гарантирует отсутствие необходимости в обслуживании, поскольку светодиоды не требуют замены в течение всего срока службы светильника. Электроника блока питания также рассчитана на аналогичный срок службы; светодиодные схемы являются безопасными. Широкий диапазон входного напряжения обеспечивает возможность использования в разных странах мира. Корпус светильников изготовлен из высококачественного поликарбоната: эти указатели выхода соответствуют самым современным стандартам. Благодаря прочной конструкции и высокой степени защиты, светильники подходят как для внутреннего, так и для наружного применения. Модели EXIT N и EXIT 2 N – аварийные светильники со встроенной аккумуляторной системой для непрерывной работы, оснащены аккумулятором NC и функцией контроля и тестирования времени работы. Дополнительный встроенный модуль мониторинга V-CG-S с кодовым переключателем на 20 адресов позволяет использовать светильник в качестве индивидуально контролируемого аварийного светильника, подключенного к центральной системе электропитания CEAG. Это позволяет пользователю программировать режим переключения в соответствии с конкретными требованиями. Это означает, что к одной цепи можно подключить до 20 светильников с различными режимами переключения.



Для всех типов применения



Сигнальные светильники серии «EXIT» доступны в исполнениях «EXIT» и «EXIT 2» в качестве основных светильников, например, для особо защищенных промышленных сетей на производственных предприятиях, а также в исполнениях: «EXIT V-CG-S» и «EXIT 2 V-CG-S» – аварийные светильники с индивидуальным контролем функций для использования в системах аварийного электроснабжения CEAG, а также «EXIT N» и «EXIT 2 N» – светильники со встроенной аккумуляторной системой и функцией автоматического тестирования и проверки работоспособности.



Зеленый свет для всех зон



Благодаря прочному корпусу из поликарбоната и высокой степени защиты IP66 светильник EXIT может Светильник может быть установлен практически в любом месте – внутри и снаружи помещений. Светильник соответствует требованиям директивы ATEX по классам защиты Ex e m ib IIC T6 или T6 и Ex tb IIIC T80°C. Он может использоваться в зонах с потенциально взрывоопасными газами (зоны 1 и 2) и в зонах с взрывоопасной пылью (зоны 21 и 22). Серия EXIT 2 предназначена для зон с потенциально взрывоопасными газами (зона 2) и пылью (зона 22).



Соответствие стандартам



Серия взрывозащищенных светильников EXIT соответствует требованиям директивы ATEX 2014/34/EU и стандарта EN 60598, часть 2.22, для аварийных светильников. Корпус изготовлен из высококачественного поликарбоната, а указатели выхода соответствуют самым современным стандартам.



Не требуют технического обслуживания



Светодиодная технология позволяет эксплуатировать указатели выхода без необходимости замены источника света. Требуемые показатели освещенности для указателей выхода сохраняются в течение всего срока службы светодиодов – до 50 000 часов. Источник питания также рассчитан на длительный срок службы. Это снижает эксплуатационные расходы и значительно повышает безопасность, особенно в труднодоступных местах.



Для международного применения



Светильники сигнала «ВЫХОД» разработаны с учетом требований различных концепций безопасности по всему миру. Благодаря широкому диапазону входного напряжения (от 110 до 277 В переменного тока и до 250 В постоянного тока) светильник может использоваться в любой стране мира, поскольку светодиодные схемы являются безопасными. Международная сертификация IECEx ещё больше расширяет возможности применения светильника. Дальность видимости светильника составляет 25 метров, а широкий выбор пиктограмм позволяет легко адаптировать его к национальным нормам.



Двойная безопасность



Когда речь идёт о безопасности эксплуатации взрывозащищённых и аварийно-предупредительных систем, компромиссов быть не может. Светильник, который всегда полностью работоспособен, может спасти жизни. Новая серия взрывозащищённых светодиодных светильников EXIT LED соответствует не только самым высоким требованиям взрывозащиты, но и нормам аварийного освещения и безопасности. Новая система EXIT всегда укажет верный путь – даже на сложных и плохо спланированных промышленных объектах во взрывоопасных зонах.



Централизованное аварийное электропитание с системными светильниками с модулем V-CG-S



Централизованная система аварийного электропитания и централизованные аккумуляторные системы CEAG используются там, где требуется подключение большого количества аварийных светильников и их работа в качестве системных светильников. Аккумуляторные системы обычно устанавливаются за пределами взрывоопасных зон, защищая их от суровых условий окружающей среды. Благодаря этому они работают дольше и требуют минимального обслуживания. Аварийные светильники питаются от системы аварийного электропитания к аварийным выходным светильникам, установленным во взрывоопасных зонах, по отдельным цепям. В этих цепях могут работать различные светильники с функцией V-CG-S.



Безопаснее никогда



Помимо моделей EXIT/EXIT 2 в качестве ведущих светильников (например, для защищенных промышленных сетей), также доступна версия EXIT V-CG-S/EXIT 2 V-CG-S с простым контролем работоспособности. В сочетании с модулем мониторинга V-CG-S и кодовым переключателем (до 20 адресов) этот светильник может использоваться в качестве аварийного светильника с индивидуальным контролем работоспособности. Пользователи могут программировать режим переключения в соответствии со своими потребностями, что позволяет подключить к одной цепи до 20 светильников с различными режимами переключения. Дополнительная проводка не требуется. Центральный блок управления контролирует все функции светильника, проверяя его на наличие коротких замыканий и обрывов, а сообщения об ошибках отображаются на экране. Даже при сложных установках диагностика и устранение неисправностей не вызывают затруднений. Еще одно существенное преимущество: все функциональные и временные тесты автоматически выполняются и регистрируются центральным блоком управления. Это экономит время и исключает ошибки. Кроме того, корректность работы светильника контролируется встроенным модулем V-CG-S, а любые неисправности автоматически сообщаются в центр управления, например, о выходе из строя группы светодиодов.



Аварийные светильники со встроенными аккумуляторными системами



Аварийные светильники со встроенными аккумуляторными системами обеспечивают необходимое аварийное освещение от децентрализованного источника, независимого от централизованных систем. Они особенно экономичны при использовании на крупных объектах. Ранее, по сравнению с централизованными системами управления и мониторинга, недостатком таких светильников было отсутствие информации о техническом состоянии. Однако в светильниках EXIT N / EXIT 2 N реализована функция мониторинга. Пять зеленых светодиодов индицируют уровень заряда и доступную емкость аккумулятора. Желтый светодиод указывает на активность функции аварийного освещения, а дополнительный красный светодиод – на наличие неисправностей.



Функции мониторинга



Теперь доступны расширенные функции самоконтроля с автоматическим функциональным тестом и частичным тестом времени работы. Пять зеленых светодиодов непрерывно информируют о состоянии заряда и текущем заряде аккумулятора. Зарядка отображается мигающим зеленым светодиодом. Уровень заряда отображается шестью ступенями (0–100%). Желтый светодиод указывает на активность функции аварийного освещения. Автоматический 15-минутный тест функций выполняется еженедельно. Для этого светильник автоматически переключается из режима питания от сети в режим питания от аккумулятора. Затем проверяется функция аварийного освещения, и любые неисправности отображаются мигающим красным светодиодом. Примерно через три месяца автоматически запускается частичный функциональный тест (35 минут). Если минимальное время работы в аварийном режиме (30 минут) не достигнуто, это отображается мигающим красным светодиодом. После устранения неисправности, например, зарядкой или заменой аккумулятора, индикатор сбрасывается при следующем включении аварийной функции (ручной или автоматической) по достижении минимального времени работы > 30 минут.

                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                               -

Параметры

Параметр	ВЫХОД / ВЫХОД 24 В	ВЫХОД N	ВЫХОД V-CG-S
Сертификат испытаний типа ЕС	BVS 09 ATEX E 029	BVS 09 ATEX E 029	BVS 09 ATEX E 029	BVS 09 ATEX E 029	BVS 09 ATEX E 029
Сертификат соответствия IECEx	IECEx BVS 13.0017	IECEx BVS 13.0017	IECEx BVS 13.0017
Маркировка в соответствии с Директивой 2014/34/EU	II 2G Ex e ib mb IIC T6/T5 Gb II 2D Ex tb IIIC T80°C Db	II 2G Ex e ib mb IIC T6/T5 Gb II 2D Ex tb IIIC T80°C Db	II 2G Ex e ib mb IIC T6/T5 Gb II 2D Ex tb IIIC T80°C Db
Маркировка согласно IECEx	Ex e ib mb IIC T6/T5 Gb Ex tb IIIC T80°C Db	Ex e ib mb IIC T6/T5 Gb Ex tb IIIC T80°C Db	Ex e ib mb IIC T6/T5 Gb Ex tb IIIC T80°C Db
Допустимая температура окружающей среды	-20 °C до +40 °C (T6) -20 °C до +50 °C (T5)	-20 °C до +40 °C (T6) -20 °C до +50 °C (T5)	-20 °C до +40 °C (T6) -20 °C до +50 °C (T5)
Данные об аккумуляторе	-	Никель-кадмиевый аккумулятор 12 В / 800 мА
Номинальная мощность	прибл. 6 ВА	прибл. 10 ВА	прибл. 6 ВА
Номинальное напряжение	110 В – 277 В переменного тока 110 В – 250 В постоянного тока	110 В – 250 В переменного тока 110 В – 250 В постоянного тока	195 В – 250 В постоянного тока
Номинальное напряжение 24 В	12 В – 24 В постоянного тока / 1,5 А	–	–
Номинальный ток переменного/постоянного тока	220 В – 20 мА 110 В – 40 мА	230 В – 50 мА 110 В – 100 мА	220 В – 20 мА 110 В – 40 мА
Частота	Постоянный ток и 50–60 Гц (переменный ток)	Постоянный ток и 50–60 Гц (переменный ток)	Постоянный ток и 50–60 Гц (переменный ток)
Время зарядки до > 90%	-	24 ч	-
Коэффициент мощности	≥ 0,95	≥ 0,5	≥ 0,95
Блок питания	Электронный	Электронный	Электронный
Класс защиты	1	1	1
Дальность видимости	25 м	25 м	25 м	25 м
Источник света	Мощные белые светодиоды	Мощные белые светодиоды	Мощные белые светодиоды
Время работы в аварийном режиме	–	прибл. 3 ч	–
Размеры (Д x Ш x В)	356 × 175 × 76 мм	356 × 175 × 76 мм	356 × 175 × 76 мм	356 × 175 × 76 мм
Клеммы подключения	3 винтовых клеммы 2,5 мм² *	3 винтовых клеммы 2,5 мм² *	3 винтовых клеммы 2,5 мм² *	3 винтовых клеммы 2,5 мм² *	3 винтовых клеммы 2,5 мм² *
Цвет корпуса	Серый, RAL 7035	Серый, RAL 7035	Серый, RAL 7035	Серый, RAL 7035
Материал корпуса	Поликарбонат	Поликарбонат	Поликарбонат	Поликарбонат
Вес	2 кг	2,5 кг	2 кг
Кабельные вводы / отверстия	1 x M20 (пластик) или 1 x M20 (латунь) + заглушка + резьба M20	1 x M20 (пластик) или 1 x M20 (латунь) + заглушка + резьба M20	1 x M20 (пластик) или 1 x M20 (латунь) + заглушка Крышка + резьба М20
Монтаж	Настенный монтаж	Настенный монтаж	Настенный монтаж	Настенный монтаж	Настенный монтаж
Степень защиты (EN 60529)	IP66	IP66	IP66	IP66	IP66	IP66
Материал защитного покрытия	Поликарбонат	Поликарбонат	Поликарбонат	Поликарбонат
* Опция: винтовые клеммы 3 x 4 мм²

                                                                                                                                                                                                        BVS 15 ATEX E 074

Параметры

Параметр	ВЫХОД 2 / ВЫХОД 2 24 В	ВЫХОД 2 N	ВЫХОД 2 V-CG-S
Сертификат проверки типа ЕС	BVS 15 ATEX E 074	BVS 15 ATEX E 074
Сертификат IECEx	IECEx BVS 15.0055	IECEx BVS 15.0055	IECEx BVS 15.0055
Маркировка согласно 2014/34/EU	II 3G Ex e ic mc IIC T6/T5 Gc II 3D Ex tc IIIC T80°C Dc	II 3G Ex e ic mc IIC T6/T5 Gc II 3D Ex tc IIIC T80°C Dc	II 3G Ex e ic mc IIC T6/T5 Gc II 3D Ex tc IIIC T80°C Dc
Маркировка IECEx	Ex e ic mc IIC T6/T5 Gc Ex tc IIIC T80°C Dc	Ex e ic mc IIC T6/T5 Gc Ex tc IIIC T80°C Dc	Ex e ic mc IIC T6/T5 Gc Ex tc IIIC T80°C Dc	Ex e ic mc IIC T6/T5 Gc Ex tc IIIC T80°C Dc
Допустимая температура окружающей среды	-20 °C до +40 °C (T6) -20 °C до +50 °C (T5)	-20 °C до +40 °C (T6) -20 °C до +50 °C (T5)	-20 °C до +40 °C (T6) -20 °C до +50 °C (T5)
Данные аккумулятора	–	12 В / Никель-кадмиевый аккумулятор 800 мА·ч	–
Номинальная мощность	прибл. 6 ВА	прибл. 10 ВА	прибл. 6 ВА
Номинальное напряжение	110 В – 277 В переменного тока 110 В – 250 В постоянного тока	110 В – 250 В переменного тока 110 В – 250 В постоянного тока	220 В – 254 В переменного тока 195 В – 250 В постоянного тока
Номинальное напряжение 24 В	12 В – 24 В постоянного тока (±15 % / ±20 %)	–	–
Номинальный ток переменного/постоянного тока	110 В – 40 мА–	230 В – 50 мА 110 В – 100 мА	220 В – 20 мА 110 В – 40 мА
Частота	Постоянный ток и 50–60 Гц (переменный ток)	Постоянный ток и 50–60 Гц (переменный ток)	Постоянный ток и 50–60 Гц (переменный ток)
Время зарядки до 90%	–	24 ч	–
Коэффициент мощности	≥ 0,95	≥ 0,5	≥ 0,95
Блок питания	Электронный	Электронный	Электронный
Класс защиты	1	1	1
Дальность видимости	25 м	25 м	25 м	25 м
Источник света	Мощные белые светодиоды	Мощные белые светодиоды	Мощные белые светодиоды
Время работы в аварийном режиме	–	прибл. 3 ч	–
Размеры (Д x Ш x В)	356 × 175 × 76 мм	356 × 175 × 76 мм	356 × 175 × 76 мм	356 × 175 × 76 мм
Клеммы подключения	3 винтовых клеммы 2,5 мм² *	3 винтовых клеммы 2,5 мм² *	3 винтовых клеммы 2,5 мм² *	3 винтовых клеммы 2,5 мм² *	3 винтовых клеммы 2,5 мм² *
Цвет корпуса	Серый, RAL 7035	Серый, RAL 7035	Серый, RAL 7035	Серый, RAL 7035
Материал корпуса	Поликарбонат	Поликарбонат	Поликарбонат	Поликарбонат
Вес	2 кг	2,5 кг	2,2 кг
Кабельные вводы / отверстия	1 x M20 (пластик) или 1 x M20 (латунь) + заглушка + резьба M20	1 x M20 (пластик) или 1 x M20 (латунь) + заглушка + резьба M20	1 x M20 (пластик) или 1 x M20 (латунь) + заглушка + Резьба М20
Монтаж	Настенный монтаж	Настенный монтаж	Настенный монтаж	Настенный монтаж
Степень защиты (EN 60529)	IP66	IP66	IP66	IP66	IP66	IP66
Материал защитного покрытия	Поликарбонат	Поликарбонат	Поликарбонат	Поликарбонат



ВЫХОД

                                                                                                                                                                                                                                                                                                                                                                     стрелка 9h

Комплект поставки (включая чехол с принтом стрелки)	Пластиковый кабельный ввод M20	Заглушка M20	Металлическая резьба M20	Стандартная пиктограмма согласно ISO 7010 – номер заказа	Дополнительная пиктограмма согласно DIN 4844 – номер заказа	Дополнительная пиктограмма согласно EN 1838 – Номер заказа
Стрелка 3h	1 x M20	1 x M20	–	1 2191 000 021	1 2191 000 011	1 2191 000 111
1 x M20	1 x M20	–	1 2191 000 022	1 2191 000 012	1 2191 000 112
стрелка 6h	1 x M20	1 x M20	–	1 2191 000 023	1 2191 000 013	1 2191 000 113
стрелка 3h	–	–	2 x M20	1 2191 000 121	1 2191 000 011	1 2191 000 111
стрелка 9h	–	–	2 x M20	1 2191 000 122	1 2191 000 012	1 2191 000 112
стрелка 6h	–	–	2 x M20	1 2191 000 123	1 2191 000 013	1 2191 000 113



ВЫХОД 24 В



Комплект поставки (включая чехол с принтом стрелки)

                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                           -

Параметры

Параметр	ВЫХОД / ВЫХОД 24 В	ВЫХОД N	ВЫХОД V-CG-S
Сертификат испытаний типа ЕС	BVS 09 ATEX E 029	BVS 09 ATEX E 029	BVS 09 ATEX E 029	BVS 09 ATEX E 029	BVS 09 ATEX E 029
Сертификат соответствия IECEx	IECEx BVS 13.0017	IECEx BVS 13.0017	IECEx BVS 13.0017
Маркировка в соответствии с Директивой 2014/34/EU	II 2G Ex e ib mb IIC T6/T5 Gb II 2D Ex tb IIIC T80°C Db	II 2G Ex e ib mb IIC T6/T5 Gb II 2D Ex tb IIIC T80°C Db	II 2G Ex e ib mb IIC T6/T5 Gb II 2D Ex tb IIIC T80°C Db
Маркировка согласно IECEx	Ex e ib mb IIC T6/T5 Gb Ex tb IIIC T80°C Db	Ex e ib mb IIC T6/T5 Gb Ex tb IIIC T80°C Db	Ex e ib mb IIC T6/T5 Gb Ex tb IIIC T80°C Db
Допустимая температура окружающей среды	-20 °C до +40 °C (T6) -20 °C до +50 °C (T5)	-20 °C до +40 °C (T6) -20 °C до +50 °C (T5)	-20 °C до +40 °C (T6) -20 °C до +50 °C (T5)
Данные об аккумуляторе	-	Никель-кадмиевый аккумулятор 12 В / 800 мА
Номинальная мощность	прибл. 6 ВА	прибл. 10 ВА	прибл. 6 ВА
Номинальное напряжение	110 В – 277 В переменного тока 110 В – 250 В постоянного тока	110 В – 250 В переменного тока 110 В – 250 В постоянного тока	195 В – 250 В постоянного тока
Номинальное напряжение 24 В	12 В – 24 В постоянного тока / 1,5 А	–	–
Номинальный ток переменного/постоянного тока	220 В – 20 мА 110 В – 40 мА	230 В – 50 мА 110 В – 100 мА	220 В – 20 мА 110 В – 40 мА
Частота	Постоянный ток и 50–60 Гц (переменный ток)	Постоянный ток и 50–60 Гц (переменный ток)	Постоянный ток и 50–60 Гц (переменный ток)
Время зарядки до > 90%	-	24 ч	-
Коэффициент мощности	≥ 0,95	≥ 0,5	≥ 0,95
Блок питания	Электронный	Электронный	Электронный
Класс защиты	1	1	1
Дальность видимости	25 м	25 м	25 м	25 м
Источник света	Мощные белые светодиоды	Мощные белые светодиоды	Мощные белые светодиоды
Время работы в аварийном режиме	–	прибл. 3 ч	–
Размеры (Д x Ш x В)	356 × 175 × 76 мм	356 × 175 × 76 мм	356 × 175 × 76 мм	356 × 175 × 76 мм
Клеммы подключения	3 винтовых клеммы 2,5 мм² *	3 винтовых клеммы 2,5 мм² *	3 винтовых клеммы 2,5 мм² *	3 винтовых клеммы 2,5 мм² *	3 винтовых клеммы 2,5 мм² *
Цвет корпуса	Серый, RAL 7035	Серый, RAL 7035	Серый, RAL 7035	Серый, RAL 7035
Материал корпуса	Поликарбонат	Поликарбонат	Поликарбонат	Поликарбонат
Вес	2 кг	2,5 кг	2 кг
Кабельные вводы / отверстия	1 x M20 (пластик) или 1 x M20 (латунь) + заглушка + резьба M20	1 x M20 (пластик) или 1 x M20 (латунь) + заглушка + резьба M20	1 x M20 (пластик) или 1 x M20 (латунь) + заглушка Крышка + резьба М20
Монтаж	Настенный монтаж	Настенный монтаж	Настенный монтаж	Настенный монтаж	Настенный монтаж
Степень защиты (EN 60529)	IP66	IP66	IP66	IP66	IP66	IP66
Материал защитного покрытия	Поликарбонат	Поликарбонат	Поликарбонат	Поликарбонат
* Опция: винтовые клеммы 3 x 4 мм²

                                                                                                                                                                                                        BVS 15 ATEX E 074

Параметры

Параметр	ВЫХОД 2 / ВЫХОД 2 24 В	ВЫХОД 2 N	ВЫХОД 2 V-CG-S
Сертификат проверки типа ЕС	BVS 15 ATEX E 074	BVS 15 ATEX E 074
Сертификат IECEx	IECEx BVS 15.0055	IECEx BVS 15.0055	IECEx BVS 15.0055
Маркировка согласно 2014/34/EU	II 3G Ex e ic mc IIC T6/T5 Gc II 3D Ex tc IIIC T80°C Dc	II 3G Ex e ic mc IIC T6/T5 Gc II 3D Ex tc IIIC T80°C Dc	II 3G Ex e ic mc IIC T6/T5 Gc II 3D Ex tc IIIC T80°C Dc
Маркировка IECEx	Ex e ic mc IIC T6/T5 Gc Ex tc IIIC T80°C Dc	Ex e ic mc IIC T6/T5 Gc Ex tc IIIC T80°C Dc	Ex e ic mc IIC T6/T5 Gc Ex tc IIIC T80°C Dc	Ex e ic mc IIC T6/T5 Gc Ex tc IIIC T80°C Dc
Допустимая температура окружающей среды	-20 °C до +40 °C (T6) -20 °C до +50 °C (T5)	-20 °C до +40 °C (T6) -20 °C до +50 °C (T5)	-20 °C до +40 °C (T6) -20 °C до +50 °C (T5)
Данные аккумулятора	–	12 В / Никель-кадмиевый аккумулятор 800 мА·ч	–
Номинальная мощность	прибл. 6 ВА	прибл. 10 ВА	прибл. 6 ВА
Номинальное напряжение	110 В – 277 В переменного тока 110 В – 250 В постоянного тока	110 В – 250 В переменного тока 110 В – 250 В постоянного тока	220 В – 254 В переменного тока 195 В – 250 В постоянного тока
Номинальное напряжение 24 В	12 В – 24 В постоянного тока (±15 % / ±20 %)	–	–
Номинальный ток переменного/постоянного тока	110 В – 40 мА–	230 В – 50 мА 110 В – 100 мА	220 В – 20 мА 110 В – 40 мА
Частота	Постоянный ток и 50–60 Гц (переменный ток)	Постоянный ток и 50–60 Гц (переменный ток)	Постоянный ток и 50–60 Гц (переменный ток)
Время зарядки до 90%	–	24 ч	–
Коэффициент мощности	≥ 0,95	≥ 0,5	≥ 0,95
Блок питания	Электронный	Электронный	Электронный
Класс защиты	1	1	1
Дальность видимости	25 м	25 м	25 м	25 м
Источник света	Мощные белые светодиоды	Мощные белые светодиоды	Мощные белые светодиоды
Время работы в аварийном режиме	–	прибл. 3 ч	–
Размеры (Д x Ш x В)	356 × 175 × 76 мм	356 × 175 × 76 мм	356 × 175 × 76 мм	356 × 175 × 76 мм
Клеммы подключения	3 винтовых клеммы 2,5 мм² *	3 винтовых клеммы 2,5 мм² *	3 винтовых клеммы 2,5 мм² *	3 винтовых клеммы 2,5 мм² *	3 винтовых клеммы 2,5 мм² *
Цвет корпуса	Серый, RAL 7035	Серый, RAL 7035	Серый, RAL 7035	Серый, RAL 7035
Материал корпуса	Поликарбонат	Поликарбонат	Поликарбонат	Поликарбонат
Вес	2 кг	2,5 кг	2,2 кг
Кабельные вводы / отверстия	1 x M20 (пластик) или 1 x M20 (латунь) + заглушка + резьба M20	1 x M20 (пластик) или 1 x M20 (латунь) + заглушка + резьба M20	1 x M20 (пластик) или 1 x M20 (латунь) + заглушка + Резьба М20
Монтаж	Настенный монтаж	Настенный монтаж	Настенный монтаж	Настенный монтаж
Степень защиты (EN 60529)	IP66	IP66	IP66	IP66	IP66	IP66
Материал защитного покрытия	Поликарбонат	Поликарбонат	Поликарбонат	Поликарбонат



ВЫХОД

                                                                                                                                                                                                                                                                                                                                                                     стрелка 9h

Комплект поставки (включая чехол с принтом стрелки)	Пластиковый кабельный ввод M20	Заглушка M20	Металлическая резьба M20	Стандартная пиктограмма согласно ISO 7010 – номер заказа	Дополнительная пиктограмма согласно DIN 4844 – номер заказа	Дополнительная пиктограмма согласно EN 1838 – Номер заказа
Стрелка 3h	1 x M20	1 x M20	–	1 2191 000 021	1 2191 000 011	1 2191 000 111
1 x M20	1 x M20	–	1 2191 000 022	1 2191 000 012	1 2191 000 112
стрелка 6h	1 x M20	1 x M20	–	1 2191 000 023	1 2191 000 013	1 2191 000 113
стрелка 3h	–	–	2 x M20	1 2191 000 121	1 2191 000 011	1 2191 000 111
стрелка 9h	–	–	2 x M20	1 2191 000 122	1 2191 000 012	1 2191 000 112
стрелка 6h	–	–	2 x M20	1 2191 000 123	1 2191 000 013	1 2191 000 113



ВЫХОД 24 В



Комплект поставки (включая чехол с принтом стрелки)
