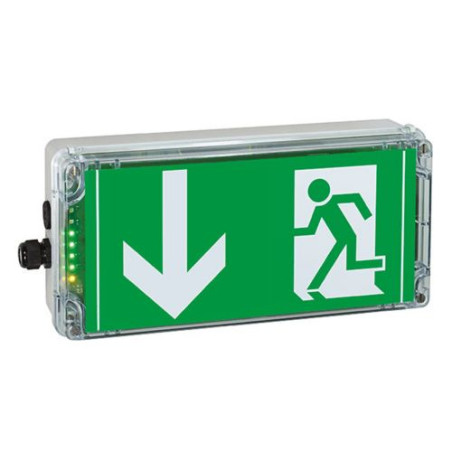

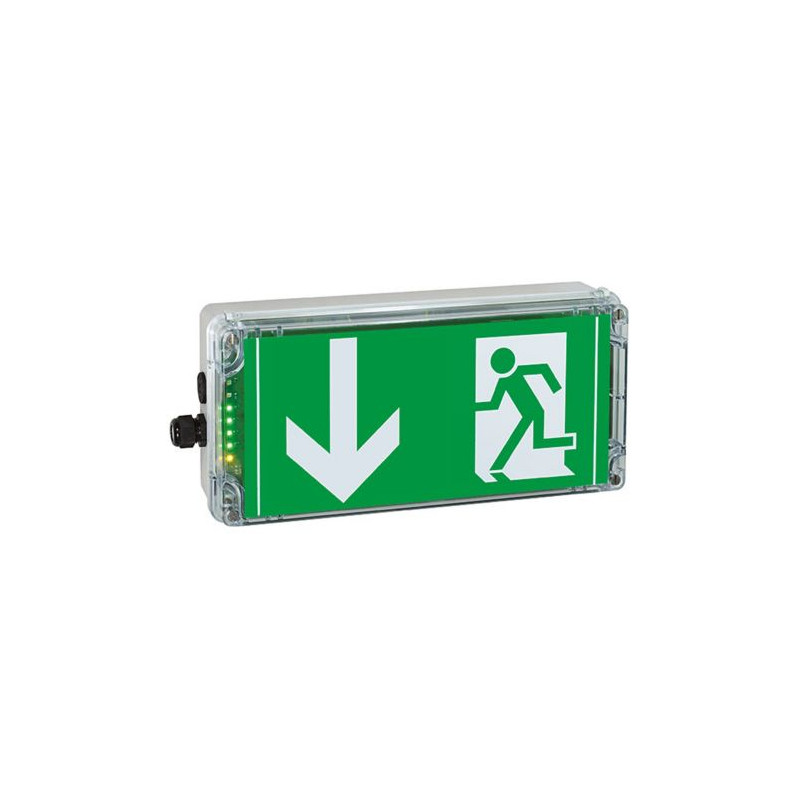

ВИХІД 2 N вихід-n008

Сигнальні світильники з класом Ex для маркування шляхів евакуації



ВИХІД для зони 1 і зони 21 / ВИХІД 2 для зони 2 і зони 22     Формована пластикова версія зі світлодіодною технологією



Прокладка маршруту в небезпечних зонах



Серія вибухозахищених світильників евакуаційних шляхів EXIT відповідає вимогам Директиви ATEX 2014/34/EU і стандарту EN 60598, розділ 2.22 для світильників аварійного освітлення. Ці світильники підходять для позначення шляхів евакуації та виходів у небезпечних зонах.



У цих світильниках як джерела світла використовуються виключно білі високоефективні світлодіоди. Це гарантує роботу без обслуговування, оскільки світлодіоди не потребують заміни протягом усього терміну служби світильника. Електроніка джерела живлення також розрахована на такий же термін служби; Світлодіодні схеми за своєю суттю безпечні. Широкий діапазон вхідної напруги дозволяє використовувати його за кордоном. Корпус цих світильників виготовлений з високоякісного полікарбонату: ці знаки виїзду відповідають останнім стандартам. Завдяки міцній конструкції та високому ступеню захисту ці світильники підходять як для внутрішнього, так і для зовнішнього використання. Як аварійний світильник із вбудованою акумуляторною системою для безперервної роботи, моделі EXIT N і EXIT 2 N оснащені батареєю NC і функцією контролю та тестування часу роботи. Додатковий вбудований модуль моніторингу V-CG-S з кодовим перемикачем до 20 адрес дозволяє використовувати цей світильник як аварійний світильник з індивідуальним моніторингом, підключений до центральної системи електропостачання CEAG. Це дозволяє користувачеві програмувати режим перемикання відповідно до конкретних вимог. Це означає, що до одного контуру можна підключити до 20 світильників з різними режимами комутації.



Для всіх типів програм



Сигнальні світильники серії «EXIT» доступні як головні світильники «EXIT» і «EXIT 2», наприклад, для спеціально захищених промислових мереж на виробничих підприємствах, як: «EXIT V-CG-S» і «EXIT 2 V-CG-S» – аварійні світильники з індивідуальним контролем функцій, для використання в системах аварійного електропостачання CEAG, а також як «EXIT N» і «EXIT 2 N» – світильники з вбудованою системою батареї та функцією автоматичного тестування та тестами під час роботи.



Зелене світло для всіх зон



Завдяки міцному корпусу з полікарбонату та високому рівню захисту IP66 світильник EXIT можна встановлювати практично скрізь – у приміщенні та на вулиці. Світильник розроблено відповідно до вимог класу захисту Ex e m ib IIC T6 або T6 і Ex tb IIIC T80°C згідно з директивою ATEX. Його можна використовувати в зонах з потенційно вибухонебезпечними газами (зони 1 і 2) і в зонах з вибухонебезпечним пилом (зони 21 і 22). Серія EXIT 2 розроблена для місць з потенційно вибухонебезпечними газами (зона 2) і пилом (зона 22).



Відповідність стандартам



Серія вибухозахищених світильників EXIT відповідає вимогам Директиви ATEX 2014/34/EU та EN 60598, частина 2.22 для світильників аварійного освітлення. Корпус виготовлено з високоякісного полікарбонату, а знаки виїзду відповідають найсучаснішим стандартам.



Роботи без обслуговування



Світлодіодна технологія дозволяє працювати без необхідності заміни джерела світла. Необхідні показники освітленості для знаків виїзду зберігаються протягом усього терміну служби світлодіодів – до 50 000 годин. Блок живлення також розрахований на тривалий термін служби. Це зменшує експлуатаційні витрати та значно підвищує безпеку, особливо у важкодоступних місцях.



Для міжнародних програм



Сигнальні світильники EXIT розроблені відповідно до вимог різноманітних концепцій безпеки в усьому світі. Завдяки широкому діапазону вхідної напруги (від 110 В до 277 В змінного струму та до 250 В постійного струму) світильник можна використовувати в усьому світі, оскільки світлодіодні схеми безпечні за своєю суттю. Міжнародна сертифікація «IECEx» ще більше розширює можливості застосування світильника. Світильник має діапазон видимості 25 метрів і доступний широкий вибір піктограм, що дозволяє легко адаптуватись до національних норм.



Подвійна безпека



Коли мова заходить про безпеку експлуатації вибухозахищених систем і систем аварійної сигналізації, тут немає місця для компромісів. Повністю справний світильник може врятувати життя. Нова серія вибухозахищених світильників EXIT LED відповідає не тільки найвищим вимогам вибухозахищеності, але й нормам щодо аварійного освітлення та безпеки. Новий EXIT завжди може показати правильний шлях – навіть у складних і погано спланованих промислових установках у небезпечних зонах.



Центральне аварійне електропостачання з системними світильниками з модулем V-CG-S



Центральна система аварійного електропостачання CEAG і центральні акумуляторні системи використовуються там, де необхідно підключити велику кількість аварійних світильників і працювати як системні світильники. Акумуляторні системи зазвичай встановлюються за межами небезпечних зон, захищаючи їх від несприятливих умов навколишнього середовища. Як наслідок, вони мають довший час роботи та мінімальні вимоги до обслуговування. Живлення аварійних світильників здійснюється за окремими ланцюгами від системи аварійного електропостачання до світильників аварійних виходів, встановлених у вибухонебезпечних зонах. У цих схемах можуть працювати різні світильники з функцією V-CG-S.



Краще безпечно, ніж ніколи



На додаток до моделей EXIT/EXIT 2 як основних світильників (наприклад, для захищених промислових мереж), версія EXIT V-CG-S / EXIT 2 V-CG-S також доступна з простим моніторингом функцій. У поєднанні з модулем моніторингу V-CG-S і кодовим перемикачем (до 20 адрес) цей світильник можна використовувати як аварійний світильник з індивідуальним моніторингом функцій. Користувачі можуть запрограмувати режим перемикання відповідно до своїх потреб, що дозволяє підключити до одного контуру до 20 світильників з різними режимами перемикання. Додаткова проводка не потрібна. Центральний блок управління контролює всі функції світильника, перевіряє на короткі замикання та обриви, а помилки виводяться на екран. Навіть при складних установках діагностика та усунення несправностей прості. Ще одна суттєва перевага: усі функціональні та часові тести виконуються автоматично та фіксуються центральним блоком керування. Це економить час і виключає помилки. Крім того, за правильною роботою світильника стежить вбудований модуль V-CG-S, а про будь-які несправності автоматично повідомляється в диспетчерський центр – наприклад, автоматично сигналізується вихід з ладу групи світлодіодів.



Аварійні світильники з вбудованими акумуляторними системами



Аварійні світильники з вбудованими акумуляторними системами забезпечують необхідне аварійне освітлення від децентралізованого джерела, незалежного від центральних систем. Вони особливо економічні при використанні у великих приміщеннях. Раніше, порівняно з централізованими та контрольованими установками, недоліком таких світильників було те, що вони не надавали жодної інформації про свій технічний стан. Однак у світильники EXIT N / EXIT 2 N вбудована функція моніторингу. П'ять зелених світлодіодів показують стан заряду та доступну ємність акумулятора. Жовтий світлодіод вказує на активність функції аварійного освітлення, а додатковий червоний світлодіод вказує на несправності.



Функції моніторингу



Тепер доступні розширені функції самоконтролю з автоматичним функціональним тестуванням і частковим тестом під час виконання. П'ять зелених світлодіодів постійно інформують про стан заряду та поточну ємність батареї. Заряджання позначається блиманням зеленого світлодіода. Рівень заряду відображається у шість ступенів (0–100%). Жовтий світлодіод вказує на активність функції аварійного освітлення. Щотижня виконується автоматичний 15-хвилинний функціональний тест. Для цього світильник автоматично перемикається з мережевого режиму на акумуляторний. Потім перевіряється функція аварійного освітлення, і будь-які несправності вказуються блимаючим червоним світлодіодом. Приблизно через три місяці автоматично починається частковий функціональний тест (35 хвилин). Якщо мінімальний час аварійної роботи (30 хвилин) не досягнуто, про це свідчить блимання червоного світлодіода. Після усунення несправності – наприклад, шляхом заряджання або заміни батареї – індикатор скидається під час наступного ввімкнення аварійної функції (ручного чи автоматичного), коли досягається мінімальний час роботи > 30 хвилин.

                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                      -

Параметри

Параметр	ВИХІД / ВИХІД 24В	ВИХІД N	ВИХІД V-CG-S
Сертифікат перевірки типу ЄС	BVS 09 ATEX E 029	BVS 09 ATEX E 029	BVS 09 ATEX E 029	BVS 09 ATEX E 029
Сертифікат відповідності IECEx	IECEx BVS 13.0017	IECEx BVS 13.0017	IECEx BVS 13.0017
Маркування відповідно до Директиви 2014/34/EU	II 2G Ex e ib mb IIC T6/T5 Gb II 2D Ex tb IIIC T80°C Db	II 2G Ex e ib mb IIC T6/T5 Gb II 2D Ex tb IIIC T80°C Db	II 2G Ex e ib mb IIC T6/T5 Gb II 2D Ex tb IIIC T80°C Db
Маркування згідно IECEx	Ex e ib mb IIC T6/T5 Gb Ex tb IIIC T80°C Db	Ex e ib mb IIC T6/T5 Gb Ex tb IIIC T80°C Db	Ex e ib mb IIC T6/T5 Gb Ex tb IIIC T80°C Db
Допустима температура навколишнього середовища	-20 °C до +40 °C (T6) -20 °C до +50 °C (T5)	-20 °C до +40 °C (T6) -20 °C до +50 °C (T5)	-20 °C до +40 °C (T6) -20 °C до +50 °C (T5)
Дані про акумулятор	-	Нікель-кадмієвий акумулятор 12 В / 800 мА
Номінальна потужність	прибл. 6 VA	прибл. 10 ВА	прибл. 6 VA
Номінальна напруга	110 В – 277 В змінного струму 110 В – 250 В постійного струму	110 В – 250 В змінного струму 110 В – 250 В постійного струму	195 В – 250 В постійного струму
Номінальна напруга 24 В	12 В – 24 В постійного струму / 1,5 A	–	–
Номінальний струм AC/DC	220 В – 20 мА 110 В – 40 мА	230 В – 50 мА 110 В – 100 мА	220 В – 20 мА 110 В – 40 мА
Частота	Постійний струм і 50–60 Гц (змінний струм)	Постійний струм і 50–60 Гц (змінний струм)	Постійний струм і 50–60 Гц Гц (змінний струм)
Час заряджання до > 90%	-	24 години	-
Коефіцієнт потужності	≥ 0,95	≥ 0,5	≥ 0,95
Джерело живлення	Електронні	Електронні	Електронні
Клас захисту	1	1	1
Відстань видимості	25 м	25 м	25 м	25 м
Джерело світла	Білі світлодіоди високої потужності	Білі світлодіоди високої потужності	Білі світлодіоди високої потужності
Час екстреної роботи	–	прибл. 3 години	–
Розміри (Д x Ш x В)	356 × 175 × 76 мм	356 × 175 × 76 мм	356 × 175 × 76 мм	356 × 175 × 76 мм
З’єднувальні клеми	3 гвинтові клеми 2,5 мм² *	3 гвинтові клеми 2,5 мм² *	3 гвинтові клеми 2,5 мм² *	3 гвинтові клеми 2,5 мм² *
Колір корпусу	сірий, RAL 7035	Сірий, RAL 7035	Сірий, RAL 7035
Матеріал корпусу	Полікарбонат	Полікарбонат	Полікарбонат
Вага	2 кг	2,5 кг	2 кг
Кабельні вводи / отвори	1 x M20 (пластик) або 1 x M20 (латунь) + заглушка + різьба M20	1 x M20 (пластик) або 1 x M20 (латунь) + торцева кришка + різьба M20	1 x M20 (пластик) або 1 x M20 (латунь) + торцева кришка + різьба M20
Монтаж	Настінне кріплення	Настінне кріплення	Настінне кріплення
Рівень захисту (EN 60529)	IP66	IP66	IP66	IP66
Матеріал захисного покриття	Полікарбонат	Полікарбонат	Полікарбонат
* Опція: гвинтові клеми 3 x 4 мм²

                                                                                                                                                                                            BVS 15 ATEX E 074

Параметри

Параметр	ВИХІД 2 / ВИХІД 2 24 В	ВИХІД 2 N	ВИХІД 2 V-CG-S
Сертифікат перевірки типу ЄС	BVS 15 ATEX E 074	BVS 15 ATEX E 074
Сертифікат IECEx	IECEx BVS 15.0055	IECEx BVS 15.0055	IECEx BVS 15.0055
Маркування відповідно до 2014/34/EU	II 3G Ex e ic mc IIC T6/T5 Gc II 3D Ex tc IIIC T80°C Dc	II 3G Ex e ic mc IIC T6/T5 Gc II 3D Ex tc IIIC T80°C Dc	II 3G Ex e ic mc IIC T6/T5 Gc II 3D Ex tc IIIC T80°C Dc
Маркування IECEx	Ex e ic mc IIC T6/T5 Gc Ex tc IIIC T80°C Dc	Ex e ic mc IIC T6/T5 Gc Ex tc IIIC T80°C Dc	Ex e ic mc IIC T6/T5 Gc Ex tc IIIC T80°C Dc
Допустима температура навколишнього середовища	-20 °C до +40 °C (T6) -20 °C до +50 °C (T5)	-20 °C до +40 °C (T6) -20 °C до +50 °C (T5)	-20 °C до +40 °C (T6) -20 °C до +50 °C (T5)
Дані батареї	–	нікель-кадмієвий акумулятор 12 В/800 мАг	–
Номінальна потужність	прибл. 6 ВА	прибл. 10 ВА	прибл. 6 VA
Номінальна напруга	110 В – 277 В змінного струму 110 В – 250 В постійного струму	110 В – 250 В змінного струму 110 В – 250 В постійного струму	220 В – 254 В змінного струму 195 В – 250 В постійного струму
Номінальна напруга 24 В	12 В – 24 В постійного струму (±15 % / ±20 %)	–	–
Номінальний струм AC/DC	110 В – 40 мА–	230 В – 50 мА 110 В – 100 мА	220 В – 20 мА 110 В – 40 мА
Частота	Постійний струм і 50–60 Гц (змінний струм)	Постійний струм і 50–60 Гц (змінний струм)	Постійний струм і 50–60 Гц Гц (змінний струм)
Час заряджання до 90%	–	24 години	–
Коефіцієнт потужності	≥ 0,95	≥ 0,5	≥ 0,95
Джерело живлення	Електронні	Електронні	Електронні
Клас захисту	1	1	1
Відстань видимості	25 м	25 м	25 м	25 м
Джерело світла	Білі світлодіоди високої потужності	Білі світлодіоди високої потужності	Білі світлодіоди високої потужності
Час екстреної роботи	–	прибл. 3 години	–
Розміри (Д x Ш x В)	356 × 175 × 76 мм	356 × 175 × 76 мм	356 × 175 × 76 мм	356 × 175 × 76 мм
З’єднувальні клеми	3 гвинтові клеми 2,5 мм² *	3 гвинтові клеми 2,5 мм² *	3 гвинтові клеми 2,5 мм² *	3 гвинтові клеми 2,5 мм² *
Колір корпусу	сірий, RAL 7035	Сірий, RAL 7035	Сірий, RAL 7035
Матеріал корпусу	Полікарбонат	Полікарбонат	Полікарбонат
Вага	2 кг	2,5 кг	2,2 кг
Кабельні вводи / отвори	1 x M20 (пластик) або 1 x M20 (латунь) + заглушка + різьба M20	1 x M20 (пластик) або 1 x M20 (латунь) + торцева кришка + різьба M20	1 x M20 (пластик) або 1 x M20 (латунь) + торцева кришка + різьба M20
Монтаж	Настінне кріплення	Настінне кріплення	Настінне кріплення
Рівень захисту (EN 60529)	IP66	IP66	IP66	IP66
Матеріал захисного покриття	Полікарбонат	Полікарбонат	Полікарбонат



ВИХІД

                                                                                                                                                                                                                                                                                                                                                        стрілка 9h

Комплект поставки (включає обкладинку зі стрілкою)	Пластмасовий кабельний ввід M20	Вилка M20	Металева різьба M20	Стандартна піктограма згідно з ISO 7010 – № замовлення.	Додаткова піктограма відповідно до DIN 4844 – № замовлення.	Додаткова піктограма згідно з EN 1838 – № замовлення.
Стрілка 3h	1 x M20	1 x M20	–	1 2191 000 021	1 2191 000 011	1 2191 000 111
1 x M20	1 x M20	–	1 2191 000 022	1 2191 000 012	1 2191 000 112
стрілка 6h	1 x M20	1 x M20	–	1 2191 000 023	1 2191 000 013	1 2191 000 113
стрілка 3h	–	–	2 x M20	1 2191 000 121	1 2191 000 011	1 2191 000 111
стрілка 9h	–	–	2 x M20	1 2191 000 122	1 2191 000 012	1 2191 000 112
стрілка 6h	–	–	2 x M20	1 2191 000 123	1 2191 000 013	1 2191 000 113



ВИХІД 24В



Комплект поставки (включає обкладинку зі стрілкою)	Пластмасовий кабельний ввід M20	Вилка M20	Металева різьба M20	Стандартна піктограма згідно з ISO 7010 – № замовлення.	Додаткова піктограма відповідно до DIN 4844 – № замовлення.	Додаткова піктограма згідно з EN 1838 – № замовлення.
стрілка 3h	1 x M20	1 x M20	–	1 2191 024 021	1 2191 024 001	1 2191 024 011
стрілка 9h	1 x M20	1 x M20	–	1 2191 024 022	1 2191 024 002	1 2191 024 012
стрілка 6h	1 x M20	Менше Читати більше Відправити запит Ви зацікавлені у цьому продукті? Вам потрібна додаткова інформація або індивідуальні розцінки? Зв'яжіться з нами Запитайте про продукт Написати свій відгук Enim quis fugiat consequat elit minim nisi eu occaecat occaecat deserunt aliquip nisi ex deserunt. Notify me when available Запитайте про продукт close Дякуємо за надіслане повідомлення. Ми відповімо якомога швидше. Запитайте про продукт close Ім'я та прізвище Телефон Назва компанії ІПН Ел. пошта Запитайте про продукт Питання Додати файл Огляд Akceptuję politykę prywatności Обов'язкове поле Надіслати запит Додати до списку бажань Ви повинні увійти в систему Увійти У вас немає облікового запису? реєструвати Pobierz plik PDF Pobierz plik PDF Інформація про товар Сигнальні світильники з класом Ex для маркування шляхів евакуації     ВИХІД для зони 1 і зони 21 / ВИХІД 2 для зони 2 і зони 22     Формована пластикова версія зі світлодіодною технологією     Прокладка маршруту в небезпечних зонах     Серія вибухозахищених світильників евакуаційних шляхів EXIT відповідає вимогам Директиви ATEX 2014/34/EU і стандарту EN 60598, розділ 2.22 для світильників аварійного освітлення. Ці світильники підходять для позначення шляхів евакуації та виходів у небезпечних зонах.     У цих світильниках як джерела світла використовуються виключно білі високоефективні світлодіоди. Це гарантує роботу без обслуговування, оскільки світлодіоди не потребують заміни протягом усього терміну служби світильника. Електроніка джерела живлення також розрахована на такий же термін служби; Світлодіодні схеми за своєю суттю безпечні. Широкий діапазон вхідної напруги дозволяє використовувати його за кордоном. Корпус цих світильників виготовлений з високоякісного полікарбонату: ці знаки виїзду відповідають останнім стандартам. Завдяки міцній конструкції та високому ступеню захисту ці світильники підходять як для внутрішнього, так і для зовнішнього використання. Як аварійний світильник із вбудованою акумуляторною системою для безперервної роботи, моделі EXIT N і EXIT 2 N оснащені батареєю NC і функцією контролю та тестування часу роботи. Додатковий вбудований модуль моніторингу V-CG-S з кодовим перемикачем до 20 адрес дозволяє використовувати цей світильник як аварійний світильник з індивідуальним моніторингом, підключений до центральної системи електропостачання CEAG. Це дозволяє користувачеві програмувати режим перемикання відповідно до конкретних вимог. Це означає, що до одного контуру можна підключити до 20 світильників з різними режимами комутації.     Для всіх типів програм     Сигнальні світильники серії «EXIT» доступні як головні світильники «EXIT» і «EXIT 2», наприклад, для спеціально захищених промислових мереж на виробничих підприємствах, як: «EXIT V-CG-S» і «EXIT 2 V-CG-S» – аварійні світильники з індивідуальним контролем функцій, для використання в системах аварійного електропостачання CEAG, а також як «EXIT N» і «EXIT 2 N» – світильники з вбудованою системою батареї та функцією автоматичного тестування та тестами під час роботи.     Зелене світло для всіх зон     Завдяки міцному корпусу з полікарбонату та високому рівню захисту IP66 світильник EXIT можна встановлювати практично скрізь – у приміщенні та на вулиці. Світильник розроблено відповідно до вимог класу захисту Ex e m ib IIC T6 або T6 і Ex tb IIIC T80°C згідно з директивою ATEX. Його можна використовувати в зонах з потенційно вибухонебезпечними газами (зони 1 і 2) і в зонах з вибухонебезпечним пилом (зони 21 і 22). Серія EXIT 2 розроблена для місць з потенційно вибухонебезпечними газами (зона 2) і пилом (зона 22).     Відповідність стандартам     Серія вибухозахищених світильників EXIT відповідає вимогам Директиви ATEX 2014/34/EU та EN 60598, частина 2.22 для світильників аварійного освітлення. Корпус виготовлено з високоякісного полікарбонату, а знаки виїзду відповідають найсучаснішим стандартам.     Роботи без обслуговування     Світлодіодна технологія дозволяє працювати без необхідності заміни джерела світла. Необхідні показники освітленості для знаків виїзду зберігаються протягом усього терміну служби світлодіодів – до 50 000 годин. Блок живлення також розрахований на тривалий термін служби. Це зменшує експлуатаційні витрати та значно підвищує безпеку, особливо у важкодоступних місцях.     Для міжнародних програм     Сигнальні світильники EXIT розроблені відповідно до вимог різноманітних концепцій безпеки в усьому світі. Завдяки широкому діапазону вхідної напруги (від 110 В до 277 В змінного струму та до 250 В постійного струму) світильник можна використовувати в усьому світі, оскільки світлодіодні схеми безпечні за своєю суттю. Міжнародна сертифікація «IECEx» ще більше розширює можливості застосування світильника. Світильник має діапазон видимості 25 метрів і доступний широкий вибір піктограм, що дозволяє легко адаптуватись до національних норм.     Подвійна безпека     Коли мова заходить про безпеку експлуатації вибухозахищених систем і систем аварійної сигналізації, тут немає місця для компромісів. Повністю справний світильник може врятувати життя. Нова серія вибухозахищених світильників EXIT LED відповідає не тільки найвищим вимогам вибухозахищеності, але й нормам щодо аварійного освітлення та безпеки. Новий EXIT завжди може показати правильний шлях – навіть у складних і погано спланованих промислових установках у небезпечних зонах.     Центральне аварійне електропостачання з системними світильниками з модулем V-CG-S     Центральна система аварійного електропостачання CEAG і центральні акумуляторні системи використовуються там, де необхідно підключити велику кількість аварійних світильників і працювати як системні світильники. Акумуляторні системи зазвичай встановлюються за межами небезпечних зон, захищаючи їх від несприятливих умов навколишнього середовища. Як наслідок, вони мають довший час роботи та мінімальні вимоги до обслуговування. Живлення аварійних світильників здійснюється за окремими ланцюгами від системи аварійного електропостачання до світильників аварійних виходів, встановлених у вибухонебезпечних зонах. У цих схемах можуть працювати різні світильники з функцією V-CG-S.     Краще безпечно, ніж ніколи     На додаток до моделей EXIT/EXIT 2 як основних світильників (наприклад, для захищених промислових мереж), версія EXIT V-CG-S / EXIT 2 V-CG-S також доступна з простим моніторингом функцій. У поєднанні з модулем моніторингу V-CG-S і кодовим перемикачем (до 20 адрес) цей світильник можна використовувати як аварійний світильник з індивідуальним моніторингом функцій. Користувачі можуть запрограмувати режим перемикання відповідно до своїх потреб, що дозволяє підключити до одного контуру до 20 світильників з різними режимами перемикання. Додаткова проводка не потрібна. Центральний блок управління контролює всі функції світильника, перевіряє на короткі замикання та обриви, а помилки виводяться на екран. Навіть при складних установках діагностика та усунення несправностей прості. Ще одна суттєва перевага: усі функціональні та часові тести виконуються автоматично та фіксуються центральним блоком керування. Це економить час і виключає помилки. Крім того, за правильною роботою світильника стежить вбудований модуль V-CG-S, а про будь-які несправності автоматично повідомляється в диспетчерський центр – наприклад, автоматично сигналізується вихід з ладу групи світлодіодів.     Аварійні світильники з вбудованими акумуляторними системами     Аварійні світильники з вбудованими акумуляторними системами забезпечують необхідне аварійне освітлення від децентралізованого джерела, незалежного від центральних систем. Вони особливо економічні при використанні у великих приміщеннях. Раніше, порівняно з централізованими та контрольованими установками, недоліком таких світильників було те, що вони не надавали жодної інформації про свій технічний стан. Однак у світильники EXIT N / EXIT 2 N вбудована функція моніторингу. П'ять зелених світлодіодів показують стан заряду та доступну ємність акумулятора. Жовтий світлодіод вказує на активність функції аварійного освітлення, а додатковий червоний світлодіод вказує на несправності.     Функції моніторингу     Тепер доступні розширені функції самоконтролю з автоматичним функціональним тестуванням і частковим тестом під час виконання. П'ять зелених світлодіодів постійно інформують про стан заряду та поточну ємність батареї. Заряджання позначається блиманням зеленого світлодіода. Рівень заряду відображається у шість ступенів (0–100%). Жовтий світлодіод вказує на активність функції аварійного освітлення. Щотижня виконується автоматичний 15-хвилинний функціональний тест. Для цього світильник автоматично перемикається з мережевого режиму на акумуляторний. Потім перевіряється функція аварійного освітлення, і будь-які несправності вказуються блимаючим червоним світлодіодом. Приблизно через три місяці автоматично починається частковий функціональний тест (35 хвилин). Якщо мінімальний час аварійної роботи (30 хвилин) не досягнуто, про це свідчить блимання червоного світлодіода. Після усунення несправності – наприклад, шляхом заряджання або заміни батареї – індикатор скидається під час наступного ввімкнення аварійної функції (ручного чи автоматичного), коли досягається мінімальний час роботи > 30 хвилин.                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                       -                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                               Параметри Параметр ВИХІД / ВИХІД 24В ВИХІД N ВИХІД V-CG-S Сертифікат перевірки типу ЄС BVS 09 ATEX E 029 BVS 09 ATEX E 029 BVS 09 ATEX E 029 BVS 09 ATEX E 029 Сертифікат відповідності IECEx IECEx BVS 13.0017 IECEx BVS 13.0017 IECEx BVS 13.0017 Маркування відповідно до Директиви 2014/34/EU II 2G Ex e ib mb IIC T6/T5 Gb II 2D Ex tb IIIC T80°C Db II 2G Ex e ib mb IIC T6/T5 Gb II 2D Ex tb IIIC T80°C Db II 2G Ex e ib mb IIC T6/T5 Gb II 2D Ex tb IIIC T80°C Db Маркування згідно IECEx Ex e ib mb IIC T6/T5 Gb Ex tb IIIC T80°C Db Ex e ib mb IIC T6/T5 Gb Ex tb IIIC T80°C Db Ex e ib mb IIC T6/T5 Gb Ex tb IIIC T80°C Db Допустима температура навколишнього середовища -20 °C до +40 °C (T6) -20 °C до +50 °C (T5) -20 °C до +40 °C (T6) -20 °C до +50 °C (T5) -20 °C до +40 °C (T6) -20 °C до +50 °C (T5) Дані про акумулятор - Нікель-кадмієвий акумулятор 12 В / 800 мА Номінальна потужність прибл. 6 VA прибл. 10 ВА прибл. 6 VA Номінальна напруга 110 В – 277 В змінного струму 110 В – 250 В постійного струму 110 В – 250 В змінного струму 110 В – 250 В постійного струму 195 В – 250 В постійного струму Номінальна напруга 24 В 12 В – 24 В постійного струму / 1,5 A – – Номінальний струм AC/DC 220 В – 20 мА 110 В – 40 мА 230 В – 50 мА 110 В – 100 мА 220 В – 20 мА 110 В – 40 мА Частота Постійний струм і 50–60 Гц (змінний струм) Постійний струм і 50–60 Гц (змінний струм) Постійний струм і 50–60 Гц Гц (змінний струм) Час заряджання до > 90% - 24 години - Коефіцієнт потужності ≥ 0,95 ≥ 0,5 ≥ 0,95 Джерело живлення Електронні Електронні Електронні Клас захисту 1 1 1 Відстань видимості 25 м 25 м 25 м 25 м Джерело світла Білі світлодіоди високої потужності Білі світлодіоди високої потужності Білі світлодіоди високої потужності Час екстреної роботи – прибл. 3 години – Розміри (Д x Ш x В) 356 × 175 × 76 мм 356 × 175 × 76 мм 356 × 175 × 76 мм 356 × 175 × 76 мм З’єднувальні клеми 3 гвинтові клеми 2,5 мм² * 3 гвинтові клеми 2,5 мм² * 3 гвинтові клеми 2,5 мм² * 3 гвинтові клеми 2,5 мм² * Колір корпусу сірий, RAL 7035 Сірий, RAL 7035 Сірий, RAL 7035 Матеріал корпусу Полікарбонат Полікарбонат Полікарбонат Вага 2 кг 2,5 кг 2 кг Кабельні вводи / отвори 1 x M20 (пластик) або 1 x M20 (латунь) + заглушка + різьба M20 1 x M20 (пластик) або 1 x M20 (латунь) + торцева кришка + різьба M20 1 x M20 (пластик) або 1 x M20 (латунь) + торцева кришка + різьба M20 Монтаж Настінне кріплення Настінне кріплення Настінне кріплення Рівень захисту (EN 60529) IP66 IP66 IP66 IP66 Матеріал захисного покриття Полікарбонат Полікарбонат Полікарбонат * Опція: гвинтові клеми 3 x 4 мм²                                                                                                                                                                                             BVS 15 ATEX E 074                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                          Параметри Параметр ВИХІД 2 / ВИХІД 2 24 В ВИХІД 2 N ВИХІД 2 V-CG-S Сертифікат перевірки типу ЄС BVS 15 ATEX E 074 BVS 15 ATEX E 074 Сертифікат IECEx IECEx BVS 15.0055 IECEx BVS 15.0055 IECEx BVS 15.0055 Маркування відповідно до 2014/34/EU II 3G Ex e ic mc IIC T6/T5 Gc II 3D Ex tc IIIC T80°C Dc II 3G Ex e ic mc IIC T6/T5 Gc II 3D Ex tc IIIC T80°C Dc II 3G Ex e ic mc IIC T6/T5 Gc II 3D Ex tc IIIC T80°C Dc Маркування IECEx Ex e ic mc IIC T6/T5 Gc Ex tc IIIC T80°C Dc Ex e ic mc IIC T6/T5 Gc Ex tc IIIC T80°C Dc Ex e ic mc IIC T6/T5 Gc Ex tc IIIC T80°C Dc Допустима температура навколишнього середовища -20 °C до +40 °C (T6) -20 °C до +50 °C (T5) -20 °C до +40 °C (T6) -20 °C до +50 °C (T5) -20 °C до +40 °C (T6) -20 °C до +50 °C (T5) Дані батареї – нікель-кадмієвий акумулятор 12 В/800 мАг – Номінальна потужність прибл. 6 ВА прибл. 10 ВА прибл. 6 VA Номінальна напруга 110 В – 277 В змінного струму 110 В – 250 В постійного струму 110 В – 250 В змінного струму 110 В – 250 В постійного струму 220 В – 254 В змінного струму 195 В – 250 В постійного струму Номінальна напруга 24 В 12 В – 24 В постійного струму (±15 % / ±20 %) – – Номінальний струм AC/DC 110 В – 40 мА– 230 В – 50 мА 110 В – 100 мА 220 В – 20 мА 110 В – 40 мА Частота Постійний струм і 50–60 Гц (змінний струм) Постійний струм і 50–60 Гц (змінний струм) Постійний струм і 50–60 Гц Гц (змінний струм) Час заряджання до 90% – 24 години – Коефіцієнт потужності ≥ 0,95 ≥ 0,5 ≥ 0,95 Джерело живлення Електронні Електронні Електронні Клас захисту 1 1 1 Відстань видимості 25 м 25 м 25 м 25 м Джерело світла Білі світлодіоди високої потужності Білі світлодіоди високої потужності Білі світлодіоди високої потужності Час екстреної роботи – прибл. 3 години – Розміри (Д x Ш x В) 356 × 175 × 76 мм 356 × 175 × 76 мм 356 × 175 × 76 мм 356 × 175 × 76 мм З’єднувальні клеми 3 гвинтові клеми 2,5 мм² * 3 гвинтові клеми 2,5 мм² * 3 гвинтові клеми 2,5 мм² * 3 гвинтові клеми 2,5 мм² * Колір корпусу сірий, RAL 7035 Сірий, RAL 7035 Сірий, RAL 7035 Матеріал корпусу Полікарбонат Полікарбонат Полікарбонат Вага 2 кг 2,5 кг 2,2 кг Кабельні вводи / отвори 1 x M20 (пластик) або 1 x M20 (латунь) + заглушка + різьба M20 1 x M20 (пластик) або 1 x M20 (латунь) + торцева кришка + різьба M20 1 x M20 (пластик) або 1 x M20 (латунь) + торцева кришка + різьба M20 Монтаж Настінне кріплення Настінне кріплення Настінне кріплення Рівень захисту (EN 60529) IP66 IP66 IP66 IP66 Матеріал захисного покриття Полікарбонат Полікарбонат Полікарбонат     ВИХІД                                                                                                                                                                                                                                                                                                                                                         стрілка 9h                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                  Комплект поставки (включає обкладинку зі стрілкою) Пластмасовий кабельний ввід M20 Вилка M20 Металева різьба M20 Стандартна піктограма згідно з ISO 7010 – № замовлення. Додаткова піктограма відповідно до DIN 4844 – № замовлення. Додаткова піктограма згідно з EN 1838 – № замовлення. Стрілка 3h 1 x M20 1 x M20 – 1 2191 000 021 1 2191 000 011 1 2191 000 111 1 x M20 1 x M20 – 1 2191 000 022 1 2191 000 012 1 2191 000 112 стрілка 6h 1 x M20 1 x M20 – 1 2191 000 023 1 2191 000 013 1 2191 000 113 стрілка 3h – – 2 x M20 1 2191 000 121 1 2191 000 011 1 2191 000 111 стрілка 9h – – 2 x M20 1 2191 000 122 1 2191 000 012 1 2191 000 112 стрілка 6h – – 2 x M20 1 2191 000 123 1 2191 000 013 1 2191 000 113     ВИХІД 24В                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                               Комплект поставки (включає обкладинку зі стрілкою) Пластмасовий кабельний ввід M20 Вилка M20 Металева різьба M20 Стандартна піктограма згідно з ISO 7010 – № замовлення. Додаткова піктограма відповідно до DIN 4844 – № замовлення. Додаткова піктограма згідно з EN 1838 – № замовлення. стрілка 3h 1 x M20 1 x M20 – 1 2191 024 021 1 2191 024 001 1 2191 024 011 стрілка 9h 1 x M20 1 x M20 – 1 2191 024 022 1 2191 024 002 1 2191 024 012 стрілка 6h 1 x M20 Менше Читати більше Коментарі (0) Будьте першим, хто залишить відгук Вашу оцінку відгуку не було надіслано Ок Поскаржитись на відгук Ви впевнені, що хочете повідомити про цей коментар? Ні Так Скаргу надіслано Ваш відгук отримано і буде відображено після перевірки модератором. Ок Ваш відгук не надіслано Ок Написати свій відгук × Новий ВИХІД 2 N вихід-n008 Оцінка: Заголовок* Ваше ім'я* Відгук* Я приймаю загальні умови використання та політику конфіденційності. * * Обов'язкові поля Відміна Додати Відгук надіслано Ваш коментар отримано і буде відображено після перевірки модератором. Ок Ваш відгук не надіслано Ок × × This store asks you to accept cookies for performance, social media and advertising purposes. Social media and advertising cookies of third parties are used to offer you social media functionalities and personalized ads. Do you accept these cookies and the processing of personal data involved? Necessary cookies Always enabled Necessary cookies help make a website usable by enabling basic functions like page navigation and access to secure areas of the website. The website cannot function properly without these cookies. Preference cookies No Yes Preference cookies enable a website to remember information that changes the way the website behaves or looks, like your preferred language or the region that you are in. Statistic cookies No Yes Statistic cookies help website owners to understand how visitors interact with websites by collecting and reporting information anonymously. Marketing cookies No Yes Marketing cookies are used to track visitors across websites. The intention is to display ads that are relevant and engaging for the individual user and thereby more valuable for publishers and third party advertisers. Налаштувати Reject Accept Accept only selected cookies Accept all cookies ← Back × Content not available
