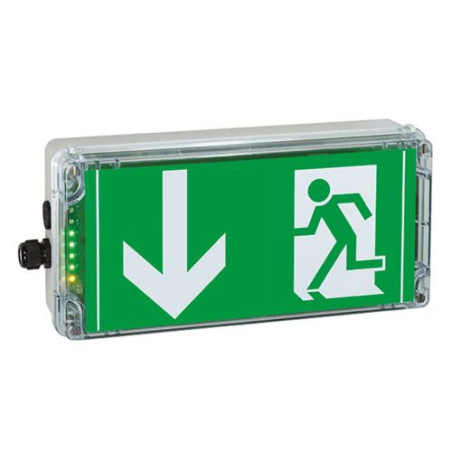

IŠĖJIMAS 2 N išėjimas-n008

Pagrindinio įvertinimo signaliniai šviestuvai, skirti pabėgimo maršruto žymėjimui



IŠĖJIMAS 1 ir 21 zonoms / 2 IŠĖJIMAS 2 ir 22 zonoms     Lieta plastikinė versija su LED technologija



Maršruto nurodymai pavojingose ​​zonose



Sprogimui atsparių evakuacijos kelių šviestuvų serija EXIT atitinka ATEX direktyvos 2014/34/ES ir EN 60598 standarto 2.22 skirsnio, skirto avarinio apšvietimo šviestuvams, reikalavimus. Šie šviestuvai tinka evakuacijos keliams ir išėjimams pavojingose ​​zonose žymėti.



Šiuose šviestuvuose kaip šviesos šaltiniai naudojami išskirtinai balti, didelio efektyvumo šviesos diodai. Tai garantuoja veikimą nereikalaujant priežiūros, nes šviesos diodų nereikia keisti per visą šviestuvo tarnavimo laiką. Maitinimo elektronika taip pat skirta tokiam pat tarnavimo laikui; LED grandinės iš prigimties yra saugios. Platus įėjimo įtampos diapazonas leidžia naudoti tarptautiniu mastu. Šių šviestuvų korpusas pagamintas iš aukštos kokybės polikarbonato: šie išėjimo ženklai atitinka naujausius standartus. Dėl savo tvirtos konstrukcijos ir aukšto apsaugos lygio šie šviestuvai tinka naudoti tiek viduje, tiek lauke. Kaip avarinis šviestuvas su įmontuota akumuliatoriaus sistema, skirta nuolatiniam veikimui, EXIT N ir EXIT 2 N modeliuose yra NC baterija ir veikimo laiko stebėjimo bei testavimo funkcija. Pasirenkamas įmontuotas V-CG-S stebėjimo modulis su kodavimo jungikliu iki 20 adresų leidžia šį šviestuvą naudoti kaip individualiai stebimą avarinį šviestuvą, prijungtą prie centrinės CEAG maitinimo sistemos. Tai leidžia vartotojui užprogramuoti perjungimo režimą pagal konkrečius reikalavimus. Tai reiškia, kad į vieną grandinę galima prijungti iki 20 šviestuvų su skirtingais perjungimo režimais.



Visų tipų programoms



Serijos „EXIT“ signalinius šviestuvus galima įsigyti kaip „EXIT“ ir „EXIT 2“ pagrindinius šviestuvus, pvz., specialiai apsaugotiems pramoniniams tinklams gamybos įmonėse, kaip: „EXIT V-CG-S“ ir „EXIT 2 N-CG-S“ – avariniai šviestuvai su individualių funkcijų stebėjimu, skirti naudoti CEAG ir „EXIT2“ ir „EXIT2“ avarinio maitinimo sistemose. šviestuvai su įmontuota baterijų sistema ir automatine testavimo funkcija bei veikimo laiko bandymais.



Žalia šviesa visoms zonoms



Dėl tvirto polikarbonato korpuso ir aukšto IP66 apsaugos laipsnio EXIT šviestuvą galima montuoti beveik bet kur – viduje ir lauke. Šviestuvas sukurtas taip, kad atitiktų ATEX direktyvos Ex e m ib IIC T6 arba T6 ir Ex tb IIIC T80°C apsaugos klasės reikalavimus. Jis gali būti naudojamas vietose, kuriose yra potencialiai sprogių dujų (1 ir 2 zonos) ir vietose, kuriose yra sprogių dulkių (21 ir 22 zonos). EXIT 2 serija skirta vietoms, kuriose yra potencialiai sprogių dujų (2 zona) ir dulkių (22 zona).



Standartų laikymasis



Sprogimui atsparių šviestuvų serija EXIT atitinka ATEX direktyvos 2014/34/ES ir EN 60598 2.22 dalies reikalavimus avarinio apšvietimo šviestuvams. Korpusas pagamintas iš aukštos kokybės polikarbonato, o išėjimo ženklai atitinka naujausius standartus.



Nereikalaujantis priežiūros



LED technologija leidžia veikti nekeičiant šviesos šaltinio. Reikalingos išvažiavimo ženklų apšvietimo vertės išlaikomos visą šviesos diodų tarnavimo laiką – iki 50 000 valandų. Maitinimo šaltinis taip pat skirtas ilgam tarnavimo laikui. Tai sumažina eksploatavimo išlaidas ir žymiai padidina saugumą, ypač sunkiai pasiekiamose vietose.



Tarptautinėms programoms



Signaliniai šviestuvai EXIT sukurti taip, kad atitiktų įvairių saugos koncepcijų reikalavimus visame pasaulyje. Dėl plataus įėjimo įtampos diapazono (nuo 110 V iki 277 V kintamosios srovės ir iki 250 V nuolatinės srovės) šviestuvas gali būti naudojamas tarptautiniu mastu, nes LED grandinės iš prigimties yra saugios. Tarptautinis „IECEx“ sertifikatas dar labiau išplečia šviestuvo pritaikymo galimybes. Šviestuvo matomumo diapazonas yra 25 metrai, galimas platus piktogramų asortimentas, leidžiantis lengvai prisitaikyti prie nacionalinių taisyklių.



Dviguba sauga



Kalbant apie sprogimui atsparių ir avarinių signalizacijos sistemų veikimo saugą, nėra vietos kompromisams. Visada pilnai veikiantis šviestuvas gali išgelbėti gyvybes. Naujoji EXIT LED sprogimui atsparių šviestuvų serija atitinka ne tik aukščiausius atsparumo sprogimui reikalavimus, bet ir avarinio apšvietimo bei saugos reikalavimus. Naujasis EXIT visada gali parodyti teisingą kelią – net sudėtinguose ir prastai suplanuotuose pramoniniuose įrenginiuose pavojingose ​​zonose.



Centrinis avarinis maitinimo šaltinis su sistemos šviestuvais su V-CG-S moduliu



CEAG centrinė avarinio maitinimo sistema ir centrinės baterijų sistemos naudojamos ten, kur reikia prijungti daug avarinių šviestuvų ir juos naudoti kaip sistemos šviestuvus. Baterijų sistemos paprastai įrengiamos ne pavojingose ​​zonose, apsaugant jas nuo atšiaurių aplinkos sąlygų. Dėl to jie turi ilgesnį veikimo laiką ir minimalius priežiūros reikalavimus. Avariniai šviestuvai maitinami atskiromis grandinėmis nuo avarinio maitinimo sistemos iki avarinių išėjimų šviestuvų, įrengtų pavojingose ​​zonose. Šiose grandinėse gali veikti įvairūs šviestuvai su V-CG-S funkcija.



Geriau saugu nei niekada



Be EXIT/EXIT 2 modelių kaip pagrindinių šviestuvų (pvz., saugiems pramoniniams tinklams), EXIT V-CG-S / EXIT 2 V-CG-S versija taip pat galima su paprastu funkcijų stebėjimu. Kartu su V-CG-S stebėjimo moduliu ir kodavimo jungikliu (iki 20 adresų), šis šviestuvas gali būti naudojamas kaip avarinis šviestuvas su individualių funkcijų stebėjimu. Vartotojai gali užprogramuoti perjungimo režimą pagal savo poreikius, todėl į vieną grandinę galima prijungti iki 20 šviestuvų su skirtingais perjungimo režimais. Nereikia jokių papildomų laidų. Centrinis valdymo blokas stebi visas šviestuve esančias funkcijas, tikrina, ar nėra trumpųjų jungimų ir atvirų grandinių, o klaidos rodomos ekrane. Net ir naudojant sudėtingus įrenginius, lengva diagnozuoti ir pašalinti triktis. Dar vienas reikšmingas privalumas: visus funkcinius ir laiko testus automatiškai atlieka ir fiksuoja centrinis valdymo blokas. Tai taupo laiką ir pašalina klaidas. Be to, teisingą šviestuvo veikimą stebi integruotas V-CG-S modulis, o apie visus gedimus automatiškai pranešama valdymo centrui – pavyzdžiui, automatiškai pranešama apie šviesos diodų grupės gedimą.



Avariniai šviestuvai su įmontuotomis baterijų sistemomis



Avariniai šviestuvai su įmontuotomis baterijų sistemomis užtikrina reikiamą avarinį apšvietimą iš decentralizuoto šaltinio, nepriklausomai nuo centrinių sistemų. Jie yra ypač ekonomiški, kai naudojami dideliuose įrenginiuose. Anksčiau, lyginant su centralizuotai valdomomis ir stebimomis instaliacijomis, tokių šviestuvų trūkumas buvo tas, kad jie nepateikdavo jokios informacijos apie savo techninę būklę. Tačiau į EXIT N / EXIT 2 N šviestuvus buvo integruota stebėjimo funkcija. Penki žali šviesos diodai rodo įkrovimo būseną ir turimą akumuliatoriaus talpą. Geltonas šviesos diodas rodo, kad avarinio apšvietimo funkcija įjungta, o papildomas raudonas šviesos diodas rodo gedimus.



Stebėjimo funkcijos



Dabar pasiekiamos išplėstinės savikontrolės funkcijos su automatiniu funkcijų testu ir daliniu vykdymo testu. Penki žali šviesos diodai pateikia nuolatinę informaciją apie įkrovimo būseną ir esamą akumuliatoriaus talpą. Įkrovimą rodo mirksintis žalias šviesos diodas. Įkrovimo lygis rodomas šešiais žingsniais (0–100%). Geltona šviesos diodas rodo, kad įjungta avarinio apšvietimo funkcija. Kas savaitę atliekamas automatinis 15 minučių trukmės funkcijos testas. Šiuo tikslu šviestuvas automatiškai persijungia iš maitinimo tinklo į akumuliatoriaus režimą. Tada patikrinama avarinio apšvietimo funkcija, o bet kokie gedimai nurodomi mirksinčiu raudonu šviesos diodu. Maždaug po trijų mėnesių automatiškai pradedamas dalinis funkcinis testas (35 min.). Jei minimalus avarinio veikimo laikas (30 minučių) nepasiekiamas, tai rodo mirksintis raudonas šviesos diodas. Pašalinus gedimą – pavyzdžiui, įkraunant ar pakeičiant akumuliatorių – indikatorius nustatomas iš naujo, kai kitą kartą įjungiama avarinė funkcija (rankinė arba automatinė), kai pasiekiama mažiausia veikimo trukmė > 30 minučių.

                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                      -

Parametrai

Parametras	IŠĖJIMAS / IŠĖJIMAS 24 V	IŠEITI N	IŠEITI V-CG-S
EB tipo tyrimo sertifikatas	BVS 09 ATEX E 029	BVS 09 ATEX E 029	BVS 09 ATEX E 029	BVS 09 ATEX E 029
IECEx atitikties sertifikatas	IECEx BVS 13.0017	IECEx BVS 13.0017	IECEx BVS 13.0017
Ženklinimas pagal direktyvą 2014/34/ES	II 2G Ex e ib mb IIC T6/T5 Gb II 2D Ex tb IIIC T80°C Db	II 2G Ex e ib mb IIC T6/T5 Gb II 2D Ex tb IIIC T80°C Db	II 2G Ex e ib mb IIC T6/T5 Gb II 2D Ex tb IIIC T80°C Db
Žymėjimas pagal IECEx	Ex e ib mb IIC T6/T5 Gb Ex tb IIIC T80°C Db	Ex e ib mb IIC T6/T5 Gb Ex tb IIIC T80°C Db	Ex e ib mb IIC T6/T5 Gb Ex tb IIIC T80°C Db
Leidžiama aplinkos temperatūra	-20 °C iki +40 °C (T6) -20 °C iki +50 °C (T5)	-20 °C iki +40 °C (T6) -20 °C iki +50 °C (T5)	-20 °C iki +40 °C (T6) -20 °C iki +50 °C (T5)
Akumuliatoriaus duomenys	-	12 V / 800 mA NiCd baterija
Vardinė galia	apytiksliai 6 VA	apytiksliai 10 VA	apytiksliai 6 VA
Vardinė įtampa	110 V – 277 V AC 110 V – 250 V DC	110 V – 250 V AC 110 V – 250 V DC	195 V – 250 V DC
Nominali įtampa 24 V	12 V – 24 V DC / 1,5 A	–	–
Nominali srovė AC/DC	220 V – 20 mA 110 V – 40 mA	230 V – 50 mA 110 V – 100 mA	220 V – 20 mA 110 V – 40 mA
Dažnis	DC ir 50–60 Hz (AC)	DC ir 50–60 Hz (AC)	DC ir 50–60 Hz Hz (AC)
Įkrovimo laikas iki > 90 %	-	24 val.	-
Galios koeficientas	≥ 0,95	≥ 0,5	≥ 0,95
Maitinimo šaltinis	Elektroninis	Elektroninis	Elektroninis
Apsaugos klasė	1	1	1
Matomumo atstumas	25 m	25 m	25 m	25 m
Šviesos šaltinis	Didelės galios balti šviesos diodai	Didelės galios balti šviesos diodai	Didelės galios balti šviesos diodai
Avarinio veikimo laikas	–	apytiksliai 3 val	–
Matmenys (I x P x A)	356 × 175 × 76 mm	356 × 175 × 76 mm	356 × 175 × 76 mm	356 × 175 × 76 mm
Prijungimo terminalai	3 x varžtinis gnybtas 2,5 mm² *	3 x varžtinis gnybtas 2,5 mm² *	3 x varžtinis gnybtas 2,5 mm² *	3 x varžtinis gnybtas 2,5 mm² *
Korpuso spalva	pilka, RAL 7035	Pilka, RAL 7035	Pilka, RAL 7035
Korpuso medžiaga	Polikarbonatas	Polikarbonatas	Polikarbonatas
Svoris	2 kg	2,5 kg	2 kg
Kabelių riebokšliai / skylės	1 x M20 (plastikas) arba 1 x M20 (žalvaris) + kištukas + M20 sriegis	1 x M20 (plastikas) arba 1 x M20 (žalvaris) + galinis dangtelis + M20 sriegis	1 x M20 (plastikas) arba 1 x M20 (žalvaris) + galinis dangtelis + M20 sriegis
Tvirtinimas	Tvirtinimas prie sienos	Tvirtinimas prie sienos	Tvirtinimas prie sienos
Apsaugos įvertinimas (EN 60529)	IP66	IP66	IP66	IP66
Apsauginė dangtelio medžiaga	Polikarbonatas	Polikarbonatas	Polikarbonatas
* Pasirinkimas: 3 x 4 mm² varžtų gnybtai

                                                                                                                                                                                            BVS 15 ATEX E 074

Parametrai

Parametras	2 IŠĖJIMAS / 2 IŠĖJIMAS 24 V	IŠEITI 2 N	IŠEITI 2 V-CG-S
EB tipo tyrimo sertifikatas	BVS 15 ATEX E 074	BVS 15 ATEX E 074
IECEx sertifikatas	IECEx BVS 15.0055	IECEx BVS 15.0055	IECEx BVS 15.0055
Žymėjimas pagal 2014/34/ES	II 3G Ex e ic mc IIC T6/T5 Gc II 3D Ex tc IIIC T80°C nuolatinė	II 3G Ex e ic mc IIC T6/T5 Gc II 3D Ex tc IIIC T80°C nuolatinė	II 3G Ex e ic mc IIC T6/T5 Gc II 3D Ex tc IIIC T80°C nuolatinė
IECEx žymėjimas	Ex e ic mc IIC T6/T5 Gc Ex tc IIIC T80°C Dc	Ex e ic mc IIC T6/T5 Gc Ex tc IIIC T80°C Dc	Ex e ic mc IIC T6/T5 Gc Ex tc IIIC T80°C Dc
Leidžiama aplinkos temperatūra	-20 °C iki +40 °C (T6) -20 °C iki +50 °C (T5)	-20 °C iki +40 °C (T6) -20 °C iki +50 °C (T5)	-20 °C iki +40 °C (T6) -20 °C iki +50 °C (T5)
Akumuliatoriaus duomenys	–	12 V / 800 mAh NiCd baterija	–
Vardinė galia	apytiksliai 6 VA	apytiksliai 10 VA	apytiksliai 6 VA
Vardinė įtampa	110 V – 277 V AC 110 V – 250 V DC	110 V – 250 V AC 110 V – 250 V DC	220 V – 254 V kintamoji įtampa 195 V – 250 V DC
Nominali įtampa 24 V	12 V – 24 V DC (±15 % / ±20 %)	–	–
Nominali srovė AC/DC	110 V – 40 mA –	230 V – 50 mA 110 V – 100 mA	220 V – 20 mA 110 V – 40 mA
Dažnis	DC ir 50–60 Hz (AC)	DC ir 50–60 Hz (AC)	DC ir 50–60 Hz Hz (AC)
Įkrovimo laikas iki 90 %	–	24 val.	–
Galios koeficientas	≥ 0,95	≥ 0,5	≥ 0,95
Maitinimo šaltinis	Elektroninis	Elektroninis	Elektroninis
Apsaugos klasė	1	1	1
Matomumo atstumas	25 m	25 m	25 m	25 m
Šviesos šaltinis	Didelės galios balti šviesos diodai	Didelės galios balti šviesos diodai	Didelės galios balti šviesos diodai
Avarinio veikimo laikas	–	apytiksliai 3 val	–
Matmenys (I x P x A)	356 × 175 × 76 mm	356 × 175 × 76 mm	356 × 175 × 76 mm	356 × 175 × 76 mm
Prijungimo terminalai	3 x varžtinis gnybtas 2,5 mm² *	3 x varžtinis gnybtas 2,5 mm² *	3 x varžtinis gnybtas 2,5 mm² *	3 x varžtinis gnybtas 2,5 mm² *
Korpuso spalva	pilka, RAL 7035	Pilka, RAL 7035	Pilka, RAL 7035
Korpuso medžiaga	Polikarbonatas	Polikarbonatas	Polikarbonatas
Svoris	2 kg	2,5 kg	2,2 kg
Kabelių riebokšliai / skylės	1 x M20 (plastikas) arba 1 x M20 (žalvaris) + kištukas + M20 sriegis	1 x M20 (plastikas) arba 1 x M20 (žalvaris) + galinis dangtelis + M20 sriegis	1 x M20 (plastikas) arba 1 x M20 (žalvaris) + galinis dangtelis + M20 sriegis
Tvirtinimas	Tvirtinimas prie sienos	Tvirtinimas prie sienos	Tvirtinimas prie sienos
Apsaugos įvertinimas (EN 60529)	IP66	IP66	IP66	IP66
Apsauginė dangtelio medžiaga	Polikarbonatas	Polikarbonatas	Polikarbonatas



Išeiti

                                                                                                                                                                                                                                                                                                                                                        rodyklė 9h

Pristatymo apimtis (įskaitant viršelį su rodyklės atspaudu)	Plastikinė kabelio riebokšlė M20	M20 kištukas	M20 metalinis siūlas	Standartinė piktograma pagal ISO 7010 – užsakymo Nr.	Pasirenkama piktograma pagal DIN 4844 – užsakymo Nr.	Pasirenkama piktograma pagal EN 1838 – užsakymo Nr.
Rodyklė 3h	1 x M20	1 x M20	–	1 2191 000 021	1 2191 000 011	1 2191 000 111
1 x M20	1 x M20	–	1 2191 000 022	1 2191 000 012	1 2191 000 112
rodyklė 6h	1 x M20	1 x M20	–	1 2191 000 023	1 2191 000 013	1 2191 000 113
rodyklė 3h	–	–	2 x M20	1 2191 000 121	1 2191 000 011	1 2191 000 111
rodyklė 9h	–	–	2 x M20	1 2191 000 122	1 2191 000 012	1 2191 000 112
rodyklė 6h	–	–	2 x M20	1 2191 000 123	1 2191 000 013	1 2191 000 113



IŠEITI 24 V



Pristatymo apimtis (įskaitant viršelį su rodyklės atspaudu)	Plastikinė kabelio riebokšlė M20	M20 kištukas	M20 metalinis siūlas	Standartinė piktograma pagal ISO 7010 – užsakymo Nr.	Pasirenkama piktograma pagal DIN 4844 – užsakymo Nr.	Pasirenkama piktograma pagal EN 1838 – užsakymo Nr.
rodyklė 3h	1 x M20	1 x M20	–	1 2191 024 021	1 2191 024 001	1 2191 024 011
rodyklė 9h	1 x M20	1 x M20	–	1 2191 024 022	1 2191 024 002	1 2191 024 012
rodyklė 6h	1 x M20	1 x M20	–	1 2191 024 023	1 2191 024 003	1 2191 024 013
