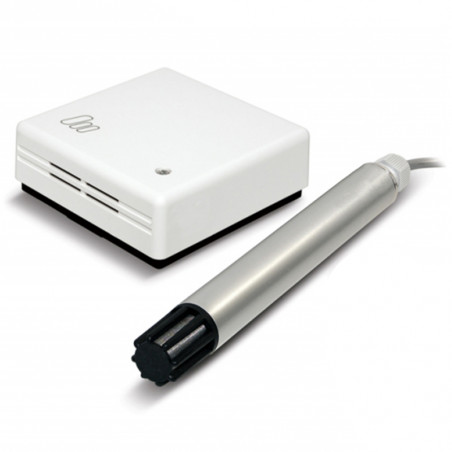

Датчик влажности и температуры версия "LIGHT"
Датчик влажности и температуры версия "LIGHT"

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Galltec Mela Sensortechnik

Датчик влажности и температуры версия "LIGHT"

Применение
Датчики влажности и температуры в версии "LIGHT" употребляются в кондиционерах, системах управления зданиями и вентиляционной технике. Эти датчики приспособлены к потребностям вентиляционного сектора и для кондиционирования воздуха. Имеются три серии отличающиеся друг от друга способом монтажа: WL - на стене, RL - в вентиляционных каналах, PL - версия с проводом для монтажа в любом положении. Серии RL и PL оснащены фильтром, имеется также возможность монтажа других фильтров (по заказу). Употребление емкостных датчиков для измерения влажности гарантирует долгосрочную стабильность, устойчивость к возникающей росе, небольшой гистерезис и хорошую динамику.

Технические данные :
Влажность
• Диапазон измерения 0...100 %rh
• Точность измерений: Выход по напряжению (30...80%rh в 15...35°C) ±3%rh
  Выход по току (30...80%rh вy 15...35°C) ±5%rh

• Минимальный поток воздуха: 1m/s
• Калибровка: 1 точка для 43%rh
• Измерительное вещество: не вызывающий коррозии воздух с атмосф. давлением
• Выход 0-10V
• Только серии KL и PL: 4...20mA

Температура, активный выход
• Диапазон измерения: 0...50°C Другие диапазоны по заказу
• Точность измерений (10...40°C): ±1 K
• Калибровка: 1 пункт для 23 °C
• Выход: 0...10V
• Только серии KL и PL: 4...20mA

Остальные данные
• Напряжение питания:
  • Для выхода по току (PL) (KL):
 12...24VDC*
  • Для выхода по напряжению:
 24V AC/DC ±10%
  • Для выхода по напряжению (только канальная версия):
 15...30V DC Другие напряжения питания по заказу
• Резистивная нагрузка: >10 kO
• Требования по току: прибл. 5mA
• Температура окружающей среды: -20 ...+80°C
• Электромагнитная совместимость EMC:
  • Стойкость:
 EN 55011 Kl. B
  • Эмиссия:
 EN 50082-2
• Измерительный элемент:
  • Влажность:
 емкостный FE09
  • Температура:
 LM35
• Трубка датчика:

Ø 20 мм алюминий


• Корпус: светло-серый ABS
• Степень защиты:
  • WL:
 IP30
  • PL, KL:
 IP54
• Температура, пассивный выход:
  • Измерительный элемент:
 NTC, PTC, KTY или LMx35
  Pt100, Pt1000

Замечание:
Предупреждаем о возможности введения технических изменений.
Инструкция по применению

Датчик следует установить в месте с характерными климатическими условиями. Датчик для монтажа на стене можно монтировать в стенной распределительной коробке или непосредственно на стене. Не следует монтировать датчик вблизи батарей, окон и на наружных стенах. Датчики с проводом можно повесить непосредственно на этом проводе. В принципе, датчики не требуют никакого обслуживания, однако, характеристика динамики может нарушиться, если датчик находится в очен запыленном помещении. В таком случае следует чистить датчик, сдувая с него пыль. Датчики серии KL и PL следует деликатно полоскать в дистиллированной воде. Нельзя дотрагиваться к измерительному элементу, потому что он очень нежный.

Виды датчиков (специальные исполнения по заказу)

Измеряемая величина Выход Серия WL Серия KL Серия PL

F

относительная влажность

 0...10 V FWL2/5 FKL2/5 FPL2/5
4...20 mA FWL3/5 FKL3/5 FPL3/5
K
относ. влажность + темп.		 2x0..10V KWL2/5 KKL2/5 KPL2/5
2x4...20 mA KWL3/5 KKL3/5 KPL3/5
T
температура		 0...10V TWL2/5 TKL2/5 TPL2/5
4...20 mA TWL3/5 TKL3/5 TPL3/5
Pt100 TWL5/5 TKL5/5 TPL5/5
C
относ. влажность + пассивная темп.		 0...10V+T CWL2/5-X CKL2/5-X CPL2/5-X
4...20mA+T CWL3/5-X CKL3/5-X CPL3/5-X
Приблизительный вес 80g 330g 120g

ДИАГРАММА ПОДКЛЮЧЕНИЯ СЕРИИ KL
  насадка шкала
Версия 0...10VDC
Питание (1-) (2+)
(1~) (2~)		 15...30 VDC
24 V AC ±10%
Влажность (3) (4+) 0...10 VDC
Температура (5) (6+) 0...10VDC
Температура (5) (6) пассивнй датчик
Экран (7)
Гальванически присоединенные, отрицательный полюс (-1)(3)(5) = общий
  насадка шкала
Версия 4...20mA, 12...30VDC (смотри схему нагрузки)
Влажность (1-) (2+) 4...20 mA
Температура (3) (4) 4...20 mA
Температура (3) (4) пассивный датчик
Экран (5)
Диапазоны измерений гальванически разделены

Габариты [mm]:

ДИАГРАММА ПОДКЛЮЧЕНИЯ СЕРИИ WL
  насадка шкала
Версия 0...1 OVDC
Питание (1-) (2+)
(1~) (2~)		 15...24 VDC
24 V AC ±10%
Влажность (3) (4+) 0...10VDC
Температура (5) (6+) 0...10 VDC
Температура (5) (6) пассивный датчик
Гальванически присоединенные, отрицательный полюс (-1)(3)(5) = общий
  насадка шкала
Версия 4...20mA, 12...30VDC (смотри схему нагрузки)
Влажность (1-) (2+) 4...20 mA
Температура (3) (4) 4...20 mA
Температура (3) (4) пассивный датчик
Экран (5) ^
Диапазоны измерений гальванически разделены

Габариты [mm]:

DIAGRAM PODŁĄCZENIOWY SERII PL
  насадка шкала
Версия 0...1 OVDC
Питание (-brązowy) (+zielony)
(brązowy) (zielony)		 15...30 VDC
24 V AC ±10%
Влажность (-brązowy) (+biały) 0...10 VDC
Температура (-brązowy) (+żółty) 0...10 VDC
Температура (niebieski) (żółty) czujnik pasywny
Połączone galwanicznie biegun ujemny (-brązowy) = wspólny
  насадка шкала
Версия 4...20mA, 12...30VDC (смотри схему нагрузки)
Влажность (-zielony) (+brązowy) 4...20 mA
Температура (-biały) (+żółty) 4...20 mA
Температура (biały) (żółty) czujnik pasywny
Zakresy pomiarowe odseparowane galwanicznie

Габариты [mm]:
