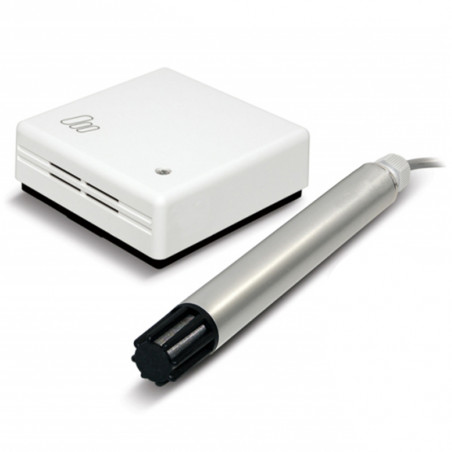

Czujniki wilgotności i temperatury w wersji "LIGHT"

Zastosowanie

Czujniki wilgotności i temperatury w wersji “LIGHT” do zastosowania w klimatyzacji, systemach zarządzania budynkami oraz technice wentylacyjnej. Czujniki te zostały specjalnie zaadaptowane do potrzeb sektora wentylacji i klimatyzacji. Powstały trzy serie rozgraniczające sposób montażu WL - do montażu na ścianie, KL - do montażu w kanałach wentylacyjnych i PL - wersja z przewodem do zamontowania w każdym położeniu. Seria KL i PL jest wyposażona w standardowy fltr, jednak na zamówienie istnieje możliwość montażu innych fltrów. ,Zastosowanie elementów pojemnościowych do pomiaru wilgotności daje gwarancję długoterminowej wysokiej stabilności, odporność na powstającą rosę, małą histerezę i dobrą dynamikę działania.



Dane techniczne

Zakres pomiarowy 0...100 %rh
Dokładność pomiarów: Wyjście napięciowe (30...80%rh przy 15...35°C): ±3%rh
Wyjście prądowe (30...80%rh przy 15...35°C): ±5%rh
Minimalny przepływ powietrza: lm/s
Kalibracja: 1 punkt dla 43%rh
Medium pomiarowe: nie powodujące korozji powietrze o ciś. atmosf.
Tylko seria KL i PL: 4...20mA
Zakres pomiarowy: 0...50°C Inne zakresy na zamówienie
Dokładność pomiarów (10...40°C): ±1 K
Kalibracja: 1 punkt dla 23 °C
Wyjście: 0...10V
Tylko seria KL i PL: 4...20mA
Napięcie zasilania: Dla wyjścia prądowego (PL) (KL): 12...24VDC*
Dla wyjścia napięciowego: 24V AC/DC ±10%
Dla wyjścia napięciowego (tylko wersja kanałowa): 15...30V DC Inne napięcia zasilania na zamówienie
Obciążenie rezystywne : >10 kO
Wymagania prądowe: około 5mA
Temperatura otoczenia: -20 ...+80°C
Kompatybilność elektromagnetyczna EMC: Odporność: EN 55011 Kl. B
Emisja: EN 50082-2
Element pomiarowy: Wilgotność: pojemnościowy FE09
Temperatura: LM35
Rurka czujnika : ø 20mm aluminium
Obudowa: jasno szary ABS
Stopień ochrony: WL: IP30
PL, KL: IP54
Temperatura, wyjście pasywne: NTC, PTC, KTY lub LMx35
Element pomiarowy: Pt100, Pt1000

Uwaga
Zastrzega się możliwość wprowadzenia zmian technicznych.



Instrukcja użytkowania

Czujnik należy zainstalować w miejscu, w którym występują charakterystyczne warunki klimatyczne. Czujnik do montażu naściennego może być zamontowany w puszce podtynkowej lub bezpośrednio na ścianie. Należy unikać instalowania ich w pobliżu grzejników i okien oraz na ścianach zewnętrznych. Czujniki posiadające przewód mogą być zawieszone bezpośrednio na nim. W zasadzie, czujniki nie wymagają żadnej obsługi, jednak charakterystyka dynamiki czujnika może zostać zakłócona jeżeli jest zamontowany w pomieszczeniu o dużym zapyleniu. W takim przypadku należy czyścić czujnik poprzez zdmuchnięcie pyłu. Czujniki serii KL i PL należy delikatnie przepłukać w wodzie destylowanej. Nigdy nie wolno dotykać elementu pomiarowego ponieważ jest on bardzo delikatny.



Odmiany czujników (specjalne wykonania na zamówienie)

Mierzona wartość Wyjście Seria WL Seria KL Seria PL
F
wilgotność względna
0...10 V FWL2/5 FKL2/5 FPL2/5
4...20 mA FWL3/5 FKL3/5 FPL3/5
K
wilg.wzgl.+ temperatura
2x0..10V KWL2/5 KKL2/5 KPL2/5
2x4...20 mA KWL3/5 KKL3/5 KPL3/5
T
temperatura
0...10V TWL2/5 TKL2/5 TPL2/5
4...20 mA TWL3/5 TKL3/5 TPL3/5
Pt100 TWL5/5 TKL5/5 TPL5/5
C
wilg. wzgl.+ temp. pasywna
0...10V+T CWL2/5-X CKL2/5-X CPL2/5-X
4...20mA+T CWL3/5-X CKL3/5-X CPL3/5-X
Ciężar w przybliżeniu 80g 330g 120g


Diagram połączeniowy serii KL

  Końcówka Skala
Wersja 0...10VDC
Zasilanie (1-) (2+)
(1~) (2~)
15...30 VDC
24 V AC ±10%
Wilgotność (3) (4+) 0...10 VDC
Temperatura (5) (6+) 0...10VDC
Temperatura (5) (6) czujnik pasywny
Ekran (7)
Połączone galwanicznie biegun ujemny (1-) (3) (5) = wspólny


  Końcówka Skala
WERSjA 4...20mA, 12...30VDC (zobacz wykres obciążenia)
Wilgotność (1-) (2+) 4...20 mA
Temperatura (3) (4) 4...20 mA
Temperatura (3) (4) czujnik pasywny
Ekran (5)
Zakresy pomiarowe odseparowane galwanicznie


Wymiary [mm]



Diagram połączeniowy serii WL

  Końcówka Skala
Wersja 0...1 OVDC
Zasilanie (1-) (2+)
(1~) (2~)
15...24 VDC
24 V AC ±10%
Wilgotność (3) (4+) 0...10VDC
Temperatura (5) (6+) 0...10 VDC
Temperatura (5) (6) czujnik pasywny
Połączone galwanicznie biegun ujemny (1-) (3) (5) = wspólny


  Końcówka Skala
Wersja 4...20mA, 12...30VDC (zobacz wykres obciążenia)
Wilgotność (1-) (2+) 4...20 mA
Temperatura (3) (4) 4...20 mA
Temperatura (3) (4) czujnik pasywny
Ekran (5) ^
Zakresy pomiarowe odseparowane galwanicznie


Wymiary [mm]



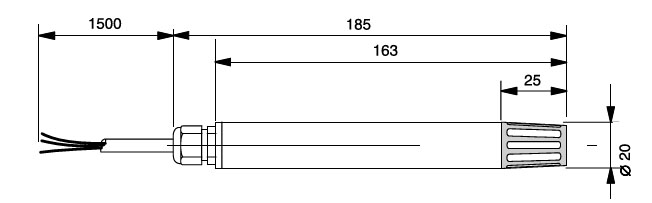

Diagram połączeniowy serii PL
