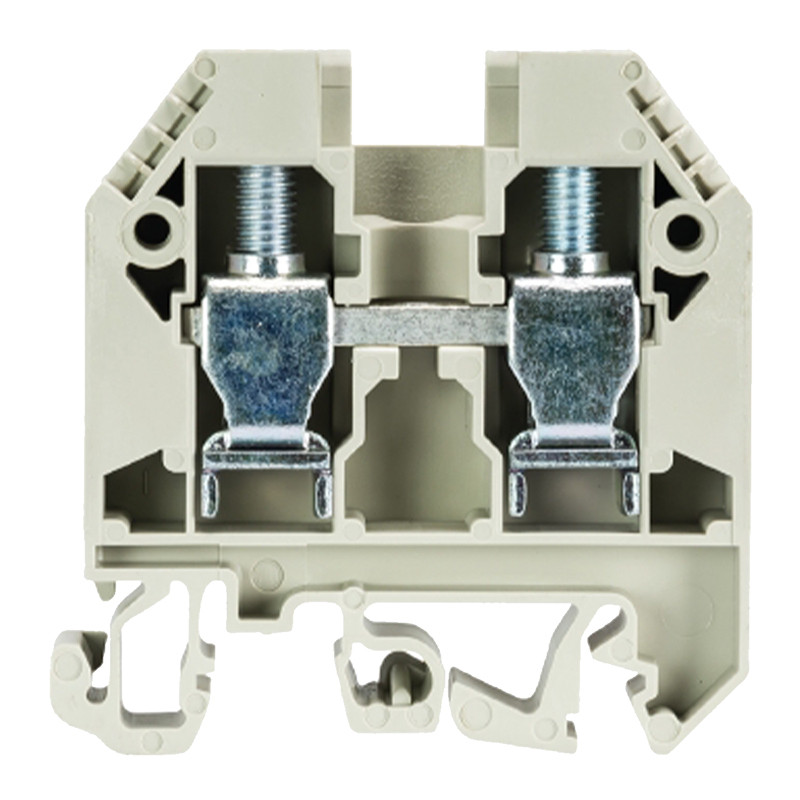

Разьемы (стыки) с винтовым соединением

Инструкция по монтажу для применений EEX e :

- В случае, когда сквозные разъемы находятся непосредственно рядом со сквозными разъемами с разными размерами или непосредственно рядом с разъемами защитного провода, тогда открытая в данном случае сторона блок разъемов с тождественными размерами, должна закрыться с помощью закрывающей платы или разъединяющей стенки.

- В случае, когда соседние последовательные разъемы соединены соединительным мостиком, тогда для сохранения требуемых изоляционных промежутков, надо между данные группы разъемов или же в начале и в конце поперечно соединенной группы вставить разъединительную плату (без потерь), закрывающую плату или разъединительную стенку.

WK2,5/U   стренга проволока V A     EN 60 947-7-1/DIN VDE 0611T1 0,5-2,5 mm2 0,5-4 mm2 800 V/8 kV/3 24 Данные UL No. 22-12 AWG   600 V 20/30 Данные CSA No. 24-12   600 V 25 Конструкционная ширина. длина зачистки 5 mmm     9 mm Сертификаты
Тип Кат. № Упак. Сквозной разъем цвет: серый WK 2,5/U 57.503.0055.0 100 Сквозной разъем EEx 1 цвет: синий WK 2,5/U синий 57.503.0055.6 100 Сквозной разъем EEx e1) цвет: серый WK 2,5/U21 57.503.0055.0 100 Доступные цвета белый, черный, красный, желтый, оранжевый Оснастка   1.Монт. шина 35, шина оперед. высотой 7,5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1 Монт. шина 35, шина оперед. высотой 15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1 Монтажная шина 32, шина G L = 2 m 9006 EN 50035 G-32 98.190.0000.0 1 2 Закрывающая рейка с подошвой U шир.10 mm WE1/U Z5.523.5753.0 100 Закрывающая рейка TS35 с винтом шир. 8 mm 9708/2 S35 Z5.522.8553.0 100 Закрывающая рейка TS32 с винтом шир. 7,5 mm 9708 Z5.522.7053.0 100 3. Закрывающая плата толщ. 1,5 mm цвет: серый AP2.5-4 07.311.0155.0 10   цвет: синий AP 2,5 - 4 синий 07.311.0155.6 10 Закрывающая плата толщ. 2 mm цвет: серый     цвет: синий   4. Разделительная стенка толщ. 1,5 mm цвет: серый TW 2,5-4 07.311.1155.0 10   цвет: синий TW 2,5 - 4 синий 07.311.1155.6 10 Разделительная стенка толщ. 2 mm цвет: серый     цвет: синий   Разделительная стенка толщ. 3 mm цвет: серый     цвет: синий   5. Деталь для соединения с винтами, E-Cu   изолированные 2-полюсн. IVBWK2,5-2 Z7.280.2227.0 10   3-полюсн. IVBWK2,5-3 Z7.280.2327.0 10   до 12-полюсн. IVBWK2,5-12 Z7.280.3227.0 10 6. Отдельный кожух соединительной детали с возможностью описания AD VB 2,5 желтый 04.326.2053.8 10 7. Разъединительная лента с возможностью описания TS2.5 желтый 07.311.2053.8 10 8. Защитная лента для соединительной детали для 10 разъемов AD VB 5/10 P желтый 04.342.3556.8 10 Защитная лента с предупредительным знаком для 4 разъемов AD VB 5/4 желтый 04.343.4756.8 10

WK 4/U   стренга проволока V A           EN 60 947-7-1/DIN VDE 0611T1 0,5 - 4 mm2 0,5 - 6 mm2 800 V/8 kV/3 32 Данные UL No. 22-10 AWG 3)   600 V 30/35 Данные CSA No. 20-10 AWG   600 V 40 Конструкционная ширина. длина зачистки 6 mm     9 mm Сертификаты
Тип Кат. № Упак. Сквозной разъем цвет: серый WK4/U 57.504.0055.0 100 Сквозной разъем EEx 1 цвет: синий WK4/U синий 57.504.0055.6 100 Сквозной разъем EEx e1) цвет: серый WK4/U2' 57.504.0055.0 100 Доступные цвета белый, черный, коричневый, красный, зеленый, желтый, оранжевый. Оснастка   1.Монт. шина 35, шина оперед. высотой 7,5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1 Монт. шина 35, шина оперед. высотой 15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1 Монтажная шина 32, шина G L = 2 m 9006 EN 50035 G-32 98.190.0000.0   2 Закрывающая рейка с подошвой U шир.10 mm WE1/U Z5.523.5753.0 100 Закрывающая рейка TS35 с винтом шир. 8 mm 9708/2 S35 Z5.522.8553.0 100 Закрывающая рейка TS32 с винтом шир. 7,5 mm 9708 Z5.522.7053.0 100 3. Закрывающая плата толщ. 1,5 mm цвет: серый AP2.5-4 07.311.0155.0 10   цвет: синий AP 2,5-4 синий 07.311.0155.6 10 Закрывающая плата толщ. 2 mm цвет: серый     цвет: синий   4. Разделительная стенка толщ. 1,5 mm цвет: серый TW2.5-4 07.311.1155.0 10   цвет: синий TW 2,5 -4 синий 07.311.1155.6 10 Разделительная стенка толщ. 2 mm цвет: серый     цвет: синий   Разделительная стенка толщ. 3 mm цвет: серый     цвет: синий   5. Деталь для соединения с винтами, E-Cu   изолированные 2-полюсн. WBWK4-2 Z7.281.1227.0 10   3-полюсн. IVBWK4-3 Z7.281.1327.0 10   до 12-полюсн. WBWK4-12 Z7.281.2227.0 10 6. Отдельный кожух соединительной детали с возможностью описания AD VB 4 желтый 04.326.2153.8 10 7. Разъединительная лента с возможностью описания TS 4 желтый 07.311.2153.8 10 8. Защитная лента для соединительной детали для 10 разъемов AD VB 6/1OP желтый 04.342.3656.8 10 Защитная лента с предупредительным знаком для 4 разъемов AD VB 6/4 желтый 04.343.4856.8 10

WK 6/U   стренга проволока V A           EN 60 947-7-1/DIN VDE 0611T1 0,5-6 mm2 2,5-10 mm2 800V/8kV/3 41 Данные UL No. 22-8 AWG4) 600 V 50/50 Данные CSA No. 20-8 AWG   600 V 45 Конструкционная ширина. длина зачистки 8 mm     11mm Сертификаты
Тип Кат. № Упак. Сквозной разъем цвет: серый WK6/U 57.506.0055.0 100 Сквозной разъем EEx 1 цвет: синий WK6/U синий 57.506.0055.6 100 Сквозной разъем EEx e1) цвет: серый WK6/UZ| 57.506.0055.0 100 Доступные цвета   Оснастка   1.Монт. шина 35, шина оперед. высотой 7,5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1 Монт. шина 35, шина оперед. высотой 15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1 Монтажная шина 32, шина G L = 2 m 9006 EN 50035 G-32 98.190.0000.0 1 2 Закрывающая рейка с подошвой U шир.10 mm WE1/U Z5.523.5753.0 100 Закрывающая рейка TS35 с винтом шир. 8 mm 9708/2 S35 Z5.522.8553.0 100 Закрывающая рейка TS32 с винтом шир. 7,5 mm 9708 Z5.522.7053.0 100 3. Закрывающая плата толщ. 1,5 mm цвет: серый AP6 07.311.0255.0 10   цвет: синий AP 6 синий 07.311.0255.6 10 Закрывающая плата толщ. 2 mm цвет: серый     цвет: синий   4. Разделительная стенка толщ. 1,5 mm цвет: серый TW6 07.311.1255.0 10   цвет: синий TW 6 синий 07.311.1255.6 10 Разделительная стенка толщ. 2 mm цвет: серый     цвет: синий   Разделительная стенка толщ. 3 mm цвет: серый     цвет: синий   5. Деталь для соединения с винтами, E-Cu   изолированные 2-полюсн. IVBWK6-2 Z7.282.2227.0 10   3-полюсн. IVBWK6-3 Z7.282.2327.0 10   до 12-полюсн. IVBWK6-12 Z7.282.3227.0 10 6. Отдельный кожух соединительной детали с возможностью описания AD VB 6 желтый 04.326.2253.8 10 7. Разъединительная лента с возможностью описания TS 6 желтый 07.311.2253.8 10 8. Защитная лента для соединительной детали для 10 разъемов AD VB 8/10 P желтый 04.342.3856.8 10 Защитная лента с предупредительным знаком для 4 разъемов AD VB 8/4 желтый 04.343.4956.8 10

WK10/U   стренга проволока/многожильный провод V A           EN 60 947-7-1/DIN VDE 0611T1 2,5-10 mm2 1,5-16 mm2 800V/8kV/3 57 Данные UL No. 16-6 AWG61 600V 65/65 Данные CSA No. 16-6 AWG   600 V 70 Конструкционная ширина. длина зачистки 10 mm     13 mm Сертификаты
Тип Кат. № Упак. Сквозной разъем цвет: серый WKN 10/U 57.510.0155.0 50 Сквозной разъем EEx 1 цвет: синий WKN 10/U синий 57.510.0155.6 50 Сквозной разъем EEx e1) цвет: серый WKN 10/U 57.510.0155.0 50 Доступные цвета   Оснастка   1.Монт. шина 35, шина оперед. высотой 7,5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1 Монт. шина 35, шина оперед. высотой 15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1 Монтажная шина 32, шина G L = 2 m 9006 EN 50035 G-32 98.190.0000.0 1 2 Закрывающая рейка с подошвой U шир.10 mm WE1/U Z5.523.5753.0 100 Закрывающая рейка TS35 с винтом шир. 8 mm 9708/2 S35 Z5.522.8553.0 100 Закрывающая рейка TS32 с винтом шир. 7,5 mm 9708 Z5.522.7053.0 100 3. Закрывающая плата толщ. 1,5 mm цвет: серый APN10 07.311.6655.0 10   цвет: синий APN 10 синий 07.311.6655.6 10 Закрывающая плата толщ. 2 mm цвет: серый     цвет: синий   4. Разделительная стенка толщ. 1,5 mm цвет: серый TWN10 07.311.7655.0 10   цвет: синий TWN10 синий 07.311.7655.6 10 Разделительная стенка толщ. 2 mm цвет: серый     цвет: синий   Разделительная стенка толщ. 3 mm цвет: серый     цвет: синий   5. Деталь для соединения с винтами, E-Cu   изолированные 2-полюсн. IVB WKN 10-2 Z7.283.2227.0 10   3-полюсн. IVB WKN 10-3 Z7.283.2327.0 10   до 12-полюсн. IVBWKN10-12 Z7.283.3227.0 10 6. Отдельный кожух соединительной детали с возможностью описания ADVB10 желтый 04.326.2353.8 10 7. Разъединительная лента с возможностью описания TS10 желтый 07.311.2353.8 10 8. Защитная лента для соединительной детали для 10 разъемов AD VB 10/10 P желтый 04.342.4056.8 10 Защитная лента с предупредительным знаком для 4 разъемов AD VB 10/4 желтый 04.343.5056.8 10

1) Разъемы EEx 9 требуют сертификации.
Следует соблюдать соответствующие данные в сертификате (напр. 660V)
2) Частичное свидетельство для сертификации EEx e l/l I L CIE 89 B 0013 U ; EExe IIASEV91.1 B11638U

Варианты UL соединений проводов
3) или 2x № 14 /Sol/Str AWG или 2x № 16 Sol/Sir AWG или 2x № 18 Sol/StrAWG
или 3x № 20 Sol/Str AWG или 3x № 22 Sol/Str AWG
4) или 2x № 12 Sol/Str AWG или 2x № 16 Sol/StrAWG или 3x № 18 Sol/Str AWG или 3x № 22 Sol/Str AWG
5) или 2x № 12 Sol/Str AWG или 2x № 14 Sol/Str AWG или 3x № 16 Sol/Str AWG

Инструкция по монтажу для применений EEX e :

- В случае, когда сквозные разъемы находятся непосредственно рядом со сквозными разъемами с разными размерами или непосредственно рядом с разъемами защитного провода, тогда открытая в данном случае сторона блок разъемов с тождественными размерами, должна закрыться с помощью закрывающей платы или разъединяющей стенки.

- В случае, когда соседние последовательные разъемы соединены соединительным мостиком, тогда для сохранения требуемых изоляционных промежутков, надо между данные группы разъемов или же в начале и в конце поперечно соединенной группы вставить разъединительную плату (без потерь), закрывающую плату или разъединительную стенку.

WKN16/U   стренга проволока/ многожильный провод V A           EN 60 947-7-1/DIN VDE 0611T1 4-16 mm2 1,5-25 mm2 800V/8kV/3 76 Данные UL No. 12-4AWG   600 V 85/90 Данные CSA No. 14-4 AWG 600 V 95 Конструкционная ширина. длина зачистки 12 mm     15mm Сертификаты
Тип Кат. № Упак. Сквозной разъем цвет: серый WKN 16/U 57.516.0155.0 50 Сквозной разъем EEx 1 цвет: синий WKN 16/U синий 57.516.0155.6 50 Сквозной разъем EEx e*)1) цвет: серый WKN 16/U 2) 57.516.0155.0 50     Оснастка L = 2m   1.Монт. шина 35, шина опред., высотой 7,5mm L = 2m 35x27x7,5 EN 50022 98.300.0000.0 1 Монт. шина 35, шина опред., высотой 15 mm L = 2m 35x24x15 EN 50022 98.360.0000.0 1 Монтажная шина 32, шина G шир. 10 mm 9006 EN 50035 G-32 98.190.0000.0 1 2. Закрывающая рейка с подошвой U шир. 8 mm WE1/U Z5.523.5753.0 100 Закрывающая рейка TS35 с винтом шир. 7,5 mm 9708/2 S 35 Z5.522.8553.0 100 Закрывающая рейка TS32 с винтом цвет: серый 9708 Z5.522.7053.0 100 3. Закрывающая плата толщ. 1,5 mm цвет: синий     цвет: серый   Закрывающая плата толщ. 2 mm цвет: синий APN16 07.311.6755.0 10   цвет: серый APN16 синий 07.311.6755.6 10 4. Разделительная стенка толщ. 1,5 mm цвет: синий     цвет: серый   Разделительная стенка толщ. 2 mm цвет: синий TWN16 07.311.7755.0 10   цвет: серый TWN16 синий 07.311.7755.6 1 Разделительная стенка толщ. 3 mm цвет: синий     цвет: серый   5. Деталь для соединения с винтами, E-Cu 2-полюсн.   изолированные 3-полюсн. IVBWKN16-2 Z7.284.2227.0 10   до 12-полюсн. IVBWKN16-3 Z7.284.2327.0 10   IVB WKN 16-12 Z7.284.3227.0 10 6. Отдельный кожух соединительной детали с возможностью описания   7. Разъединительная лента с возможностью описания TSN 16 желтый 07.311.8453.8 10 Разъединительная плата с кожухом TSN AD 16 желтый 07.311.8553.8 10 8. Защитная лента для соединительной детали для 10 разъемов с пробирным отверстием   Защитная лента с предупредительным знаком для 4 разъемов AD VB12/4 желтый 04.343.5156.8 10

закрытое исполнение WKN 35/U   стренга многожильный провод V A     EN 60 947-7-1/DIN VDE 0611T1 10-35 mm2 10-50 mm2 800V/8kV/3 125 Данные UL No. 10-2AWG   600 V 95/95 Данные CSA No. 12-2 AWG   600 V 110 Конструкционная ширина. длина зачистки 16 mm     18 mm Сертификаты
Тип Кат. № Упак. Сквозной разъем цвет: серый WKN35/U 57.535.0155.0 20 Сквозной разъем EEx 1 цвет: синий WKN 35/U синий 57.535.0155.6 20 Сквозной разъем EEx e*)1) цвет: серый WKN35/U2) 57.535.0155.0 20     Оснастка L = 2m   1.Монт. шина 35, шина опред., высотой 7,5mm L = 2m 35x27x7,5 EN 50022 98.300.0000.0 1 Монт. шина 35, шина опред., высотой 15 mm L = 2m 35x24x15 EN 50022 98.360.0000.0 1 Монтажная шина 32, шина G шир. 10 mm 9006 EN 50035 G-32 98.190.0000.0 1 2. Закрывающая рейка с подошвой U шир. 8 mm WE2/U Z5.523.5653.0 100 Закрывающая рейка TS35 с винтом шир. 7,5 mm 9708/2 S 35 Z5.522.8553.0 100 Закрывающая рейка TS32 с винтом цвет: серый 9708 Z5.522.7053.0 100 3. Закрывающая плата толщ. 1,5 mm цвет: синий     цвет: серый   Закрывающая плата толщ. 2 mm цвет: синий     цвет: серый   4. Разделительная стенка толщ. 1,5 mm цвет: синий     цвет: серый   Разделительная стенка толщ. 2 mm цвет: синий TWN35 07.311.7855.0 10   цвет: серый TWN 35 синий 07.311.7855.6 10 Разделительная стенка толщ. 3 mm цвет: синий     цвет: серый   5. Деталь для соединения с винтами, E-Cu 2-полюсн.   изолированные 3-полюсн. IVB WKN 35-2 AD VB 35 желтый 5   до 12-полюсн. IVB WKN 35-3 Z7.285.2327.0 5   IVB WKN 35-12 Z7.285.3227.0 5 6. Отдельный кожух соединительной детали с возможностью описания AD VB 35 желтый 04.326.2553.8 10 7. Разъединительная лента с возможностью описания   Разъединительная плата с кожухом   8. Защитная лента для соединительной детали для 10 разъемов с пробирным отверстием   Защитная лента с предупредительным знаком для 4 разъемов AD VB 16/4 желтый 04.343.5256.8 10

закрытое исполнение WKN 70/U   стренга многожильный провод V A     EN 60 947-7-1/DIN VDE 0611T1 10-70 mm2 16-95 mm2 800V/8kV/3 192 Данные UL No. 6-2/0 AWG   600 V 175/175 Данные CSA No. 6-2/0 AWG   600V 170 Конструкционная ширина. длина зачистки 24 mm     24 mm Сертификаты
Тип Кат. № Упак. Сквозной разъем цвет: серый WKN 150/U 57.597.0155.0   Сквозной разъем EEx 1 цвет: синий WKN 150/U синий 57.597.0155.6   Сквозной разъем EEx e*)1) цвет: серый WKN 150/U21       Оснастка L = 2m   1.Монт. шина 35, шина опред., высотой 7,5mm L = 2m 35x27x7,5 EN 50022 98.300.0000.0 1 Монт. шина 35, шина опред., высотой 15 mm L = 2m 35x24x15 EN 50022 98.360.0000.0 1 Монтажная шина 32, шина G шир. 10 mm 9006 EN 50035 G-32 98.190.0000.0 1 2. Закрывающая рейка с подошвой U шир. 8 mm WE2/U Z5.523.5653.0 100 Закрывающая рейка TS35 с винтом шир. 7,5 mm 9708/2 S 35 Z5.522.8553.0 100 Закрывающая рейка TS32 с винтом цвет: серый 9708 Z5.522.7053.0 100 3. Закрывающая плата толщ. 1,5 mm цвет: синий     цвет: серый   Закрывающая плата толщ. 2 mm цвет: синий     цвет: серый   4. Разделительная стенка толщ. 1,5 mm цвет: синий     цвет: серый   Разделительная стенка толщ. 2 mm цвет: синий     цвет: серый   Разделительная стенка толщ. 3 mm цвет: синий TWN70 07.311.7955.0 10   цвет: серый TWN 70 синий 07.311.7955.6 10 5. Деталь для соединения с винтами, E-Cu 2-полюсн.   изолированные 3-полюсн.     до 12-полюсн.       6. Отдельный кожух соединительной детали с возможностью описания AD VB 70 желтый 04.326.2653.8 10 7. Разъединительная лента с возможностью описания   Разъединительная плата с кожухом   8. Защитная лента для соединительной детали для 10 разъемов с пробирным отверстием   Защитная лента с предупредительным знаком для 4 разъемов AD VB 24/4 желтый 04.343.5356.8 10

закрытое исполнение WKN 150/U   стренга многожильный провод V A     EN 60 947-7-1/DIN VDE 0611T1 35-150 mm2 35-185 mm2 1000V/8kV/3 309 Данные UL No. 2/0 AWG 350 kcmil 600V 335/335 Данные CSA No. 2/0 AWG 350 kcmil 600 V 365 Конструкционная ширина. длина зачистки 28 mm     30 mm Сертификаты
Тип Кат. № Упак. Сквозной разъем цвет: серый WKN 150/U 57.597.0155.0 10 Сквозной разъем EEx 1 цвет: синий WKN 150/U синий 57.597.0155.6 10 Сквозной разъем EEx e*)1) цвет: серый WKN 150/U2) 57.597.0155.0 10     Оснастка L = 2m   1.Монт. шина 35, шина опред., высотой 7,5mm L = 2m 35x27x7,5 EN 50022 98.300.0000.0 1 Монт. шина 35, шина опр
