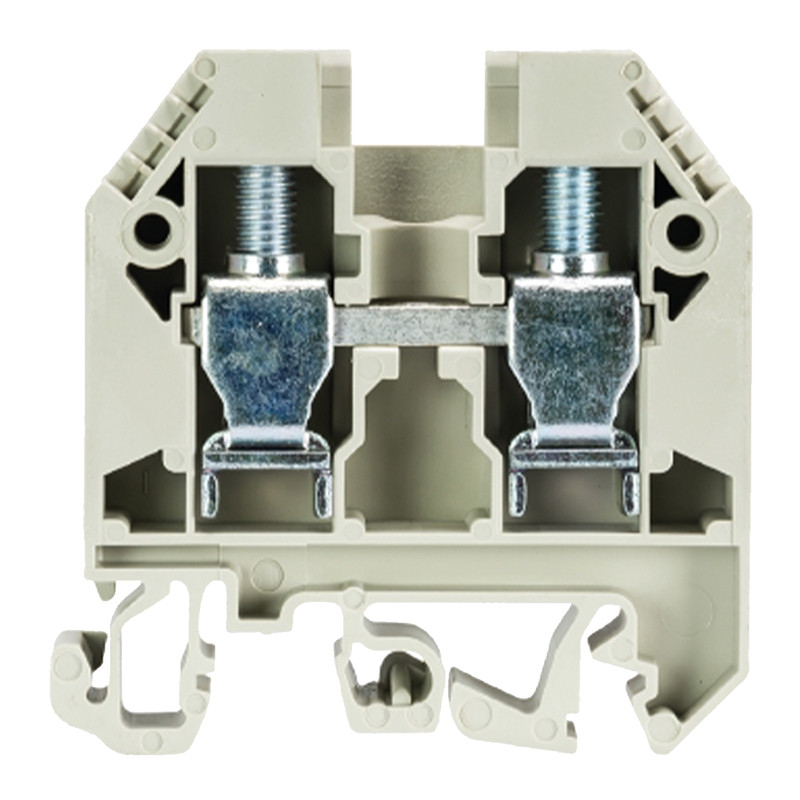

Złącza z zaciskiem śrubowym
Złącza z zaciskiem śrubowym

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Wieland Polska: złącza, przekaźniki bezpieczeństwa i podzespoły

Złącza z zaciskiem śrubowym

Złącza przelotowe typ WK/WKN


W przypadku, gdy złącza przelotowe rozmieszczane są bezpośrednio obok złączy przelotowych różnych wielkości lub bezpośrednio obok złączy przewodu ochronnego, to otwarta w danym przypadku strona bloku tej samej wielkości złączy winna być zamknięta płytką zakrywającą lub ścianką rozdzielającą.

W przypadku, gdy sąsiednie złącza szeregowe są zmostkowane mostkiem łączącym, to dla zachowania wymaganych odstępów izolacyjnych, pomiędzy poszczególne grupy złączy względnie na początku i na końcu poprzecznie połączonej grupy złączy należy wstawić płytkę rozdzielającą (bez strat z podziału), płytkę zakrywającą lub ściankę rozdzielającą.



WK 2,5/U


Złącza przelotowe WK2,5/U


    Typ Nr katalogowy Opak.
Złącze przelotowe barwa: szara WK 2,5/U 57.503.0055.0 100
Złącze przelotowe EEx 1 barwa: nieb. WK 2,5/U niebieski 57.503.0055.6 100
Złącze przelotowe EEx e1) barwa: szara WK 2,5/U21 57.503.0055.0 100
Dostępne kolory biały, czarny, czerwony, żółty, pomarańczowy
Wyposażenie
1. Szyna mont. 35, szyna okr. wysok. 7,5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1
Szyna mont. 35, szyna okr. wysok. 15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1
Szyna montażowa 32, szyna G L = 2 m 9006 EN 50035 G-32 98.190.0000.0 1
2 Listwa zamykająca ze stopką U szer.10 mm WE1/U Z5.523.5753.0 100
Listwa zamykająca TS35 z wkrętem szer. 8 mm 9708/2 S35 Z5.522.8553.0 100
Listwa zamykająca TS32 z wkrętem szer. 7,5 mm 9708 Z5.522.7053.0 100
3. Płytka zamykająca gr. 1,5 mm barwa: szara AP2.5-4 07.311.0155.0 10
  barwa: nieb. AP 2,5 - 4 niebieski 07.311.0155.6 10
Płytka zamykająca gr. 2 mm barwa: szara
  barwa: nieb.
4. Ścianka rozdzielająca gr. 1,5 mm barwa: szara TW 2,5-4 07.311.1155.0 10
  barwa: nieb. TW 2,5 - 4 niebieski 07.311.1155.6 10
Ścianka rozdzielająca gr. 2 mm barwa: szara
  barwa: nieb.
Ścianka rozdzielająca gr. 3 mm barwa: szara
  barwa: nieb.
5. Zwieracz łączący z wkrętami, E-Cu
izolowane 2-biegun. IVBWK2,5-2 Z7.280.2227.0 10
  3-biegun. IVBWK2,5-3 Z7.280.2327.0 10
  do 12-biegun. IVBWK2,5-12 Z7.280.3227.0 10
6. Pojedyncza osłona zwieracza łączącego z możl. opisu AD VB 2,5 żółty 04.326.2053.8 10
7. Płytka rozdzielająca z możliwością opisu TS2.5 żółty 07.311.2053.8 10
8. Taśma osłonowa do zwieracza łączącego dla 10 złączy AD VB 5/10 P żółty 04.342.3556.8 10
Taśma osłonowa ze znakiem ostrzegawczym dla 4 złączy AD VB 5/4 żółty 04.343.4756.8 10


WK 4/U


Złącza przelotowe WK 4/U


    Typ Nr katalogowy Opak.
Złącze przelotowe barwa: szara WK4/U 57.504.0055.0 100
Złącze przelotowe EEx 1 barwa: nieb. WK4/U niebieski 57.504.0055.6 100
Złącze przelotowe EEx e1) barwa: szara WK4/U2' 57.504.0055.0 100
Dostępne kolory biały, czarny, brąz., czerwony, zielony, żółty, pomarańcz.
Wyposażenie
1. Szyna mont. 35, szyna okr. wysok. 7,5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1
Szyna mont. 35, szyna okr. wysok. 15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1
Szyna montażowa 32, szyna G L = 2 m 9006 EN 50035 G-32 98.190.0000.0
2 Listwa zamykająca ze stopką U szer.10 mm WE1/U Z5.523.5753.0 100
Listwa zamykająca TS35 z wkrętem szer. 8 mm 9708/2 S35 Z5.522.8553.0 100
Listwa zamykająca TS32 z wkrętem szer. 7,5 mm 9708 Z5.522.7053.0 100
3. Płytka zamykająca gr. 1,5 mm barwa: szara AP2.5-4 07.311.0155.0 10
  barwa: nieb. AP 2,5-4 niebieski 07.311.0155.6 10
Płytka zamykająca gr. 2 mm barwa: szara
  barwa: nieb.
4. Ścianka rozdzielająca gr. 1,5 mm barwa: szara TW2.5-4 07.311.1155.0 10
  barwa: nieb. TW 2,5 -4 niebieski 07.311.1155.6 10
Ścianka rozdzielająca gr. 2 mm barwa: szara
  barwa: nieb.
Ścianka rozdzielająca gr. 3 mm barwa: szara
  barwa: nieb.
5. Zwieracz łączący z wkrętami, E-Cu
izolowane 2-biegun. WBWK4-2 Z7.281.1227.0 10
  3-biegun. IVBWK4-3 Z7.281.1327.0 10
  do 12-biegun. WBWK4-12 Z7.281.2227.0 10
6. Pojedyncza osłona zwieracza łączącego z możl. opisu AD VB 4 żółty 04.326.2153.8 10
7. Płytka rozdzielająca z możliwością opisu TS 4 żółty 07.311.2153.8 10
8. Taśma osłonowa do zwieracza łączącego dla 10 złączy AD VB 6/1OP żółty 04.342.3656.8 10
Taśma osłonowa ze znakiem ostrzegawczym dla 4 złączy AD VB 6/4 żółty 04.343.4856.8 10


WK 6/U


Złącza przelotowe WK 6/U


    Typ Nr katalogowy Opak.
Złącze przelotowe barwa: szara WK 6/U 57.506.0055.0 100
Złącze przelotowe EEx 1 barwa: nieb. WK6/U niebieski 57.506.0055.6 100
Złącze przelotowe EEx e1) barwa: szara WK6/UZ| 57.506.0055.0 100
Dostępne kolory
Wyposażenie
1. Szyna mont. 35, szyna okr. wysok. 7,5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1
Szyna mont. 35, szyna okr. wysok. 15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1
Szyna montażowa 32, szyna G L = 2 m 9006 EN 50035 G-32 98.190.0000.0 1
2 Listwa zamykająca ze stopką U szer.10 mm WE1/U Z5.523.5753.0 100
Listwa zamykająca TS35 z wkrętem szer. 8 mm 9708/2 S35 Z5.522.8553.0 100
Listwa zamykająca TS32 z wkrętem szer. 7,5 mm 9708 Z5.522.7053.0 100
3. Płytka zamykająca gr. 1,5 mm barwa: szara AP6 07.311.0255.0 10
  barwa: nieb. AP 6 niebieski 07.311.0255.6 10
Płytka zamykająca gr. 2 mm barwa: szara
  barwa: nieb.
4. Ścianka rozdzielająca gr. 1,5 mm barwa: szara TW6 07.311.1255.0 10
  barwa: nieb. TW 6 niebieski 07.311.1255.6 10
Ścianka rozdzielająca gr. 2 mm barwa: szara
  barwa: nieb.
Ścianka rozdzielająca gr. 3 mm barwa: szara
  barwa: nieb.
5. Zwieracz łączący z wkrętami, E-Cu
izolowane 2-biegun. IVBWK6-2 Z7.282.2227.0 10
  3-biegun. IVBWK6-3 Z7.282.2327.0 10
  do 12-biegun. IVBWK6-12 Z7.282.3227.0 10
6. Pojedyncza osłona zwieracza łączącego z możl. opisu AD VB 6 żółty 04.326.2253.8 10
7. Płytka rozdzielająca z możliwością opisu TS 6 żółty 07.311.2253.8 10
8. Taśma osłonowa do zwieracza łączącego dla 10 złączy AD VB 8/10 P żółty 04.342.3856.8 10
Taśma osłonowa ze znakiem ostrzegawczym dla 4 złączy AD VB 8/4 żółty 04.343.4956.8 10


WK 10/U


Złącza przelotowe WK 10/U


    Typ Nr katalogowy Opak.
Złącze przelotowe barwa: szara WKN 10/U 57.510.0155.0 50
Złącze przelotowe EEx 1 barwa: nieb. WKN 10/U niebieski 57.510.0155.6 50
Złącze przelotowe EEx e1) barwa: szara WKN 10/U 57.510.0155.0 50
Dostępne kolory
Wyposażenie
1. Szyna mont. 35, szyna okr. wysok. 7,5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1
Szyna mont. 35, szyna okr. wysok. 15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1
Szyna montażowa 32, szyna G L = 2 m 9006 EN 50035 G-32 98.190.0000.0 1
2 Listwa zamykająca ze stopką U szer.10 mm WE1/U Z5.523.5753.0 100
Listwa zamykająca TS35 z wkrętem szer. 8 mm 9708/2 S35 Z5.522.8553.0 100
Listwa zamykająca TS32 z wkrętem szer. 7,5 mm 9708 Z5.522.7053.0 100
3. Płytka zamykająca gr. 1,5 mm barwa: szara APN10 07.311.6655.0 10
  barwa: nieb. APN 10 niebieski 07.311.6655.6 10
Płytka zamykająca gr. 2 mm barwa: szara
  barwa: nieb.
4. Ścianka rozdzielająca gr. 1,5 mm barwa: szara TWN10 07.311.7655.0 10
  barwa: nieb. TWN10 niebieski 07.311.7655.6 10
Ścianka rozdzielająca gr. 2 mm barwa: szara
  barwa: nieb.
Ścianka rozdzielająca gr. 3 mm barwa: szara
  barwa: nieb.
5. Zwieracz łączący z wkrętami, E-Cu
izolowane 2-biegun. IVB WKN 10-2 Z7.283.2227.0 10
  3-biegun. IVB WKN 10-3 Z7.283.2327.0 10
  do 12-biegun. IVBWKN10-12 Z7.283.3227.0 10
6. Pojedyncza osłona zwieracza łączącego z możl. opisu ADVB10 żółty 04.326.2353.8 10
7. Płytka rozdzielająca z możliwością opisu TS10 żółty 07.311.2353.8 10
8. Taśma osłonowa do zwieracza łączącego dla 10 złączy AD VB 10/10 P żółty 04.342.4056.8 10
Taśma osłonowa ze znakiem ostrzegawczym dla 4 złączy AD VB 10/4 żółty 04.343.5056.8 10

1) Złącza EEx 9 wymagają certyfkacji.
Obowiązują odpowiednie dane w certyfkacie (np. 660V).
2) Zaświadczenie częściowe dla dopuszczenia EEx e l/l I L CIE 89 B 0013 U ; EExe IIASEV91.1 B11638U

Warianty UL połączeń przewodów
3) lub 2x nr 14 /Sol/Str AWG lub 2x nr 16 Sol/Sir AWG lub 2x nr 18 Sol/StrAWG
lub 3x nr 20 Sol/Str AWG lub 3x nr22 Sol/Str AWG
4) lub 2x nr 12 Sol/Str AWG lub 2x nr 16 Sol/StrAWG lub 3x nr 18 Sol/Str AWG lub 3x nr22 Sol/Str AWG
5) lub 2x nr 12 Sol/Str AWG lub 2x nr 14 Sol/Str AWG lub 3x nr 16 Sol/Str AWG.



Złącza przelotowe typ WKN


W przypadku, gdy złącza przelotowe rozmieszczane są bezpośrednio obok złączy przelotowych różnych wielkości lub bezpośrednio obok złączy przewodu ochronnego, to otwarta w danym przypadku strona bloku tej samej wielkości złączy winna być zamknięta płytką zakrywającą lub ścianką rozdzielającą.

W przypadku, gdy sąsiednie złącza szeregowe są zmostkowane mostkiem łączącym, to dla zachowania wymaganych odstępów izolacyjnych, pomiędzy poszczególne grupy złączy względnie na początku i na końcu poprzecznie połączonej grupy złączy należy wstawić płytkę rozdzielającą (bez strat z podziału), płytkę zakrywającą lub ściankę rozdzielającą.



WKN 16/U


Złącza przelotowe WKN 16/U


  Typ Nr katalogowy Opak.
Złącze przelotowe barwa: szara WKN 16/U 57.516.0155.0 50
Złącze przelotowe EEx 1 barwa: nieb. WKN 16/U niebieski 57.516.0155.6 50
Złącze przelotowe EEx e*)1) barwa: szara WKN 16/U 2) 57.516.0155.0 50

Wyposażenie L = 2m
1. Szyna mont. 35, szyna okryw, wysok. 7,5mm L = 2m 35x27x7,5 EN 50022 98.300.0000.0 1
Szyna mont. 35, szyna okryw, wysok. 15 mm L = 2m 35x24x15 EN 50022 98.360.0000.0 1
Szyna montażowa 32, szyna G szer. 10 mm 9006 EN 50035 G-32 98.190.0000.0 1
2. Listwa zamykająca ze stopką U szer. 8 mm WE1/U Z5.523.5753.0 100
Listwa zamykająca TS35 z wkrętem szer. 7,5 mm 9708/2 S 35 Z5.522.8553.0 100
Listwa zamykająca TS32 z wkrętem barwa: szara 9708 Z5.522.7053.0 100
3. Płytka zamykająca gr. 1,5 mm barwa: nieb.
  barwa: szara
Płytka zamykająca gr. 2 mm barwa: nieb. APN16 07.311.6755.0 10
  barwa: szara APN16 niebieski 07.311.6755.6 10
4. Ścianka rozdzielająca gr. 1,5 mm barwa: nieb.
  barwa: szara
Ścianka rozdzielająca gr. 2 mm barwa: nieb. TWN16 07.311.7755.0 10
  barwa: szara TWN16 niebieski 07.311.7755.6 1
Ścianka rozdzielająca gr. 3 mm barwa: nieb.
  barwa: szara
5. Zwieracz łączący z wkrętami, E-Cu 2-biegun.
izolowane 3-biegun. IVBWKN16-2 Z7.284.2227.0 10
  do 12-biegun. IVBWKN16-3 Z7.284.2327.0 10
  IVB WKN 16-12 Z7.284.3227.0 10
6. Pojedyncza osłona zwieracza łączącego z możliwością opisu
7. Płytka rozdzielająca z możliwością opisu TSN 16 żółty 07.311.8453.8 10
Płytka rozdzielająca z osłoną TSN AD 16 żółty 07.311.8553.8 10
8. Taśma osł. do zwieracza łącz. dla 10 złącz z otw. probierczym
Taśma osł. ze znakiem ostrzegawczym dla 4 złączy AD VB12/4 żółty 04.343.5156.8 10


WKN 35/U


Złącza przelotowe WKN 35/U


  Typ Nr katalogowy Opak.
Złącze przelotowe barwa: szara WKN35/U 57.535.0155.0 20
Złącze przelotowe EEx 1 barwa: nieb. WKN 35/U niebieski 57.535.0155.6 20
Złącze przelotowe EEx e*)1) barwa: szara WKN35/U2) 57.535.0155.0 20

Wyposażenie L = 2m
1. Szyna mont. 35, szyna okryw, wysok. 7,5mm L = 2m 35x27x7,5 EN 50022 98.300.0000.0 1
Szyna mont. 35, szyna okryw, wysok. 15 mm L = 2m 35x24x15 EN 50022 98.360.0000.0 1
Szyna montażowa 32, szyna G szer. 10 mm 9006 EN 50035 G-32 98.190.0000.0 1
2. Listwa zamykająca ze stopką U szer. 8 mm WE2/U Z5.523.5653.0 100
Listwa zamykająca TS35 z wkrętem szer. 7,5 mm 9708/2 S 35 Z5.522.8553.0 100
Listwa zamykająca TS32 z wkrętem barwa: szara 9708 Z5.522.7053.0 100
3. Płytka zamykająca gr. 1,5 mm barwa: nieb.
  barwa: szara
Płytka zamykająca gr. 2 mm barwa: nieb.
  barwa: szara
4. Ścianka rozdzielająca gr. 1,5 mm barwa: nieb.
  barwa: szara
Ścianka rozdzielająca gr. 2 mm barwa: nieb. TWN35 07.311.7855.0 10
  barwa: szara TWN 35 niebieski 07.311.7855.6 10
Ścianka rozdzielająca gr. 3 mm barwa: nieb.
  barwa: szara
5. Zwieracz łączący z wkrętami, E-Cu 2-biegun.
izolowane 3-biegun. IVB WKN 35-2 AD VB 35 żółty 5
  do 12-biegun. IVB WKN 35-3 Z7.285.2327.0 5
  IVB WKN 35-12 Z7.285.3227.0 5
6. Pojedyncza osłona zwieracza łączącego z możliwością opisu AD VB 35 żółty 04.326.2553.8 10
7. Płytka rozdzielająca z możliwością opisu
Płytka rozdzielająca z osłoną
8. Taśma osł. do zwieracza łącz. dla 10 złącz z otw. probierczym
Taśma osł. ze znakiem ostrzegawczym dla 4 złączy AD VB 16/4 żółty 04.343.5256.8 10


WKN 70/U


Złącza przelotowe WKN 70/U


  Typ Nr katalogowy Opak.
Złącze przelotowe barwa: szara WKN 150/U 57.597.0155.0
Złącze przelotowe EEx 1 barwa: nieb. WKN 150/U niebieski 57.597.0155.6
Złącze przelotowe EEx e*)1) barwa: szara WKN 150/U21

Wyposażenie L = 2m
1. Szyna mont. 35, szyna okryw, wysok. 7,5mm L = 2m 35x27x7,5 EN 50022 98.300.0000.0 1
Szyna mont. 35, szyna okryw, wysok. 15 mm L = 2m 35x24x15 EN 50022 98.360.0000.0 1
Szyna montażowa 32, szyna G szer. 10 mm 9006 EN 50035 G-32 98.190.0000.0 1
2. Listwa zamykająca ze stopką U szer. 8 mm WE2/U Z5.523.5653.0 100
Listwa zamykająca TS35 z wkrętem szer. 7,5 mm 9708/2 S 35 Z5.522.8553.0 100
Listwa zamykająca TS32 z wkrętem barwa: szara 9708 Z5.522.7053.0 100
3. Płytka zamykająca gr. 1,5 mm barwa: nieb.
  barwa: szara
Płytka zamykająca gr. 2 mm barwa: nieb.
  barwa: szara
4. Ścianka rozdzielająca gr. 1,5 mm barwa: nieb.
  barwa: szara
Ścianka rozdzielająca gr. 2 mm barwa: nieb.
  barwa: szara
Ścianka rozdzielająca gr. 3 mm barwa: nieb. TWN70 07.311.7955.0 10
  barwa: szara TWN 70 niebieski 07.311.7955.6 10
5. Zwieracz łączący z wkrętami, E-Cu 2-biegun.
izolowane 3-biegun.
  do 12-biegun.

6. Pojedyncza osłona zwieracza łączącego z możliwością opisu AD VB 70 żółty 04.326.2653.8 10
7. Płytka rozdzielająca z możliwością opisu
Płytka rozdzielająca z osłoną
8. Taśma osł. do zwieracza łącz. dla 10 złącz z otw. probierczym
Taśma osł. ze znakiem ostrzegawczym dla 4 złączy AD VB 24/4 żółty 04.343.5356.8 10


WKN 150/U


Złącza przelotowe WKN 150/U


  Typ Nr katalogowy Opak.
Złącze przelotowe barwa: szara WKN 150/U 57.597.0155.0 10
Złącze przelotowe EEx 1 barwa: nieb. WKN 150/U niebieski 57.597.0155.6 10
Złącze przelotowe EEx e*)1) barwa: szara WKN 150/U2) 57.597.0155.0 10

Wyposażenie L = 2m
1. Szyna mont. 35, szyna okryw, wysok. 7,5mm L = 2m 35x27x7,5 EN 50022 98.300.0000.0 1
Szyna mont. 35, szyna okryw, wysok. 15 mm L = 2m 35x24x15 EN 50022 98.360.0000.0 1
Szyna montażowa 32, szyna G szer. 10 mm 9006 EN 50035 G-32 98.190.0000.0 1
2. Listwa zamykająca ze stopką U szer. 8 mm WE2/U Z5.523.5653.0 100
Listwa zamykająca TS35 z wkrętem szer. 7,5 mm 9708/2 S 35 Z5.522.8553.0 100
Listwa zamykająca TS32 z wkrętem barwa: szara 9708 Z5.522.7053.0 100
3. Płytka zamykająca gr. 1,5 mm barwa: nieb.
  barwa: szara
Płytka zamykająca gr. 2 mm barwa: nieb.
  barwa: szara
4. Ścianka rozdzielająca gr. 1,5 mm barwa: nieb.
  barwa: szara
Ścianka rozdzielająca gr. 2 mm barwa: nieb.
  barwa: szara
Ścianka rozdzielająca gr. 3 mm barwa: nieb.
  barwa: szara
5. Zwieracz łączący z wkrętami, E-Cu 2-biegun.
izolowane 3-biegun.
  do 12-biegun.

6. Pojedyncza osłona zwieracza łączącego z możliwością opisu
7. Płytka rozdzielająca z możliwością opisu
Płytka rozdzielająca z osłoną
8. Taśma osł. do zwieracza łącz. dla 10 złącz z otw. probierczym
Taśma osł. ze znakiem ostrzegawczym dla 4 złączy AD VB 28/4 żólty 04.343.5456.8 10

*) Z certyfkacją CCA
1) Złącza EExe wymagają certyfkacji. Obowiązują odpowiednie dane w certyfkacie (np. 660V).
2) Zaświadczenie częściowe dla certyfkacji EEx a I/II L CIE 89 B 0013 U; EEx e ll ASEV 91.1 B11638U.

Mniej
Czytaj więcej

Wyślij zapytanie ofertowe

Jesteś zainteresowany tym produktem? Potrzebujesz dodatkowych informacji lub indywidualnej wyceny?

Skontaktuj się z nami
ZAPYTAJ O PRODUKT close
Dziękujemy za przesłanie wiadomości. Odpowiemy możliwie najszybciej.
ZAPYTAJ O PRODUKT close
Przeglądaj
wyślij zapytanie

Dodaj do schowka

Musisz być zalogowany/a

Złącza przelotowe typ WK/WKN


W przypadku, gdy złącza przelotowe rozmieszczane są bezpośrednio obok złączy przelotowych różnych wielkości lub bezpośrednio obok złączy przewodu ochronnego, to otwarta w danym przypadku strona bloku tej samej wielkości złączy winna być zamknięta płytką zakrywającą lub ścianką rozdzielającą.

W przypadku, gdy sąsiednie złącza szeregowe są zmostkowane mostkiem łączącym, to dla zachowania wymaganych odstępów izolacyjnych, pomiędzy poszczególne grupy złączy względnie na początku i na końcu poprzecznie połączonej grupy złączy należy wstawić płytkę rozdzielającą (bez strat z podziału), płytkę zakrywającą lub ściankę rozdzielającą.



WK 2,5/U


Złącza przelotowe WK2,5/U


    Typ Nr katalogowy Opak.
Złącze przelotowe barwa: szara WK 2,5/U 57.503.0055.0 100
Złącze przelotowe EEx 1 barwa: nieb. WK 2,5/U niebieski 57.503.0055.6 100
Złącze przelotowe EEx e1) barwa: szara WK 2,5/U21 57.503.0055.0 100
Dostępne kolory biały, czarny, czerwony, żółty, pomarańczowy
Wyposażenie
1. Szyna mont. 35, szyna okr. wysok. 7,5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1
Szyna mont. 35, szyna okr. wysok. 15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1
Szyna montażowa 32, szyna G L = 2 m 9006 EN 50035 G-32 98.190.0000.0 1
2 Listwa zamykająca ze stopką U szer.10 mm WE1/U Z5.523.5753.0 100
Listwa zamykająca TS35 z wkrętem szer. 8 mm 9708/2 S35 Z5.522.8553.0 100
Listwa zamykająca TS32 z wkrętem szer. 7,5 mm 9708 Z5.522.7053.0 100
3. Płytka zamykająca gr. 1,5 mm barwa: szara AP2.5-4 07.311.0155.0 10
  barwa: nieb. AP 2,5 - 4 niebieski 07.311.0155.6 10
Płytka zamykająca gr. 2 mm barwa: szara
  barwa: nieb.
4. Ścianka rozdzielająca gr. 1,5 mm barwa: szara TW 2,5-4 07.311.1155.0 10
  barwa: nieb. TW 2,5 - 4 niebieski 07.311.1155.6 10
Ścianka rozdzielająca gr. 2 mm barwa: szara
  barwa: nieb.
Ścianka rozdzielająca gr. 3 mm barwa: szara
  barwa: nieb.
5. Zwieracz łączący z wkrętami, E-Cu
izolowane 2-biegun. IVBWK2,5-2 Z7.280.2227.0 10
  3-biegun. IVBWK2,5-3 Z7.280.2327.0 10
  do 12-biegun. IVBWK2,5-12 Z7.280.3227.0 10
6. Pojedyncza osłona zwieracza łączącego z możl. opisu AD VB 2,5 żółty 04.326.2053.8 10
7. Płytka rozdzielająca z możliwością opisu TS2.5 żółty 07.311.2053.8 10
8. Taśma osłonowa do zwieracza łączącego dla 10 złączy AD VB 5/10 P żółty 04.342.3556.8 10
Taśma osłonowa ze znakiem ostrzegawczym dla 4 złączy AD VB 5/4 żółty 04.343.4756.8 10


WK 4/U


Złącza przelotowe WK 4/U


    Typ Nr katalogowy Opak.
Złącze przelotowe barwa: szara WK4/U 57.504.0055.0 100
Złącze przelotowe EEx 1 barwa: nieb. WK4/U niebieski 57.504.0055.6 100
Złącze przelotowe EEx e1) barwa: szara WK4/U2' 57.504.0055.0 100
Dostępne kolory biały, czarny, brąz., czerwony, zielony, żółty, pomarańcz.
Wyposażenie
1. Szyna mont. 35, szyna okr. wysok. 7,5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1
Szyna mont. 35, szyna okr. wysok. 15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1
Szyna montażowa 32, szyna G L = 2 m 9006 EN 50035 G-32 98.190.0000.0
2 Listwa zamykająca ze stopką U szer.10 mm WE1/U Z5.523.5753.0 100
Listwa zamykająca TS35 z wkrętem szer. 8 mm 9708/2 S35 Z5.522.8553.0 100
Listwa zamykająca TS32 z wkrętem szer. 7,5 mm 9708 Z5.522.7053.0 100
3. Płytka zamykająca gr. 1,5 mm barwa: szara AP2.5-4 07.311.0155.0 10
  barwa: nieb. AP 2,5-4 niebieski 07.311.0155.6 10
Płytka zamykająca gr. 2 mm barwa: szara
  barwa: nieb.
4. Ścianka rozdzielająca gr. 1,5 mm barwa: szara TW2.5-4 07.311.1155.0 10
  barwa: nieb. TW 2,5 -4 niebieski 07.311.1155.6 10
Ścianka rozdzielająca gr. 2 mm barwa: szara
  barwa: nieb.
Ścianka rozdzielająca gr. 3 mm barwa: szara
  barwa: nieb.
5. Zwieracz łączący z wkrętami, E-Cu
izolowane 2-biegun. WBWK4-2 Z7.281.1227.0 10
  3-biegun. IVBWK4-3 Z7.281.1327.0 10
  do 12-biegun. WBWK4-12 Z7.281.2227.0 10
6. Pojedyncza osłona zwieracza łączącego z możl. opisu AD VB 4 żółty 04.326.2153.8 10
7. Płytka rozdzielająca z możliwością opisu TS 4 żółty 07.311.2153.8 10
8. Taśma osłonowa do zwieracza łączącego dla 10 złączy AD VB 6/1OP żółty 04.342.3656.8 10
Taśma osłonowa ze znakiem ostrzegawczym dla 4 złączy AD VB 6/4 żółty 04.343.4856.8 10


WK 6/U


Złącza przelotowe WK 6/U


    Typ Nr katalogowy Opak.
Złącze przelotowe barwa: szara WK 6/U 57.506.0055.0 100
Złącze przelotowe EEx 1 barwa: nieb. WK6/U niebieski 57.506.0055.6 100
Złącze przelotowe EEx e1) barwa: szara WK6/UZ| 57.506.0055.0 100
Dostępne kolory
Wyposażenie
1. Szyna mont. 35, szyna okr. wysok. 7,5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1
Szyna mont. 35, szyna okr. wysok. 15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1
Szyna montażowa 32, szyna G L = 2 m 9006 EN 50035 G-32 98.190.0000.0 1
2 Listwa zamykająca ze stopką U szer.10 mm WE1/U Z5.523.5753.0 100
Listwa zamykająca TS35 z wkrętem szer. 8 mm 9708/2 S35 Z5.522.8553.0 100
Listwa zamykająca TS32 z wkrętem szer. 7,5 mm 9708 Z5.522.7053.0 100
3. Płytka zamykająca gr. 1,5 mm barwa: szara AP6 07.311.0255.0 10
  barwa: nieb. AP 6 niebieski 07.311.0255.6 10
Płytka zamykająca gr. 2 mm barwa: szara
  barwa: nieb.
4. Ścianka rozdzielająca gr. 1,5 mm barwa: szara TW6 07.311.1255.0 10
  barwa: nieb. TW 6 niebieski 07.311.1255.6 10
Ścianka rozdzielająca gr. 2 mm barwa: szara
  barwa: nieb.
Ścianka rozdzielająca gr. 3 mm barwa: szara
  barwa: nieb.
5. Zwieracz łączący z wkrętami, E-Cu
izolowane 2-biegun. IVBWK6-2 Z7.282.2227.0 10
  3-biegun. IVBWK6-3 Z7.282.2327.0 10
  do 12-biegun. IVBWK6-12 Z7.282.3227.0 10
6. Pojedyncza osłona zwieracza łączącego z możl. opisu AD VB 6 żółty 04.326.2253.8 10
7. Płytka rozdzielająca z możliwością opisu TS 6 żółty 07.311.2253.8 10
8. Taśma osłonowa do zwieracza łączącego dla 10 złączy AD VB 8/10 P żółty 04.342.3856.8 10
Taśma osłonowa ze znakiem ostrzegawczym dla 4 złączy AD VB 8/4 żółty 04.343.4956.8 10


WK 10/U


Złącza przelotowe WK 10/U


    Typ Nr katalogowy Opak.
Złącze przelotowe barwa: szara WKN 10/U 57.510.0155.0 50
Złącze przelotowe EEx 1 barwa: nieb. WKN 10/U niebieski 57.510.0155.6 50
Złącze przelotowe EEx e1) barwa: szara WKN 10/U 57.510.0155.0 50
Dostępne kolory
Wyposażenie
1. Szyna mont. 35, szyna okr. wysok. 7,5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1
Szyna mont. 35, szyna okr. wysok. 15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1
Szyna montażowa 32, szyna G L = 2 m 9006 EN 50035 G-32 98.190.0000.0 1
2 Listwa zamykająca ze stopką U szer.10 mm WE1/U Z5.523.5753.0 100
Listwa zamykająca TS35 z wkrętem szer. 8 mm 9708/2 S35 Z5.522.8553.0 100
Listwa zamykająca TS32 z wkrętem szer. 7,5 mm 9708 Z5.522.7053.0 100
3. Płytka zamykająca gr. 1,5 mm barwa: szara APN10 07.311.6655.0 10
  barwa: nieb. APN 10 niebieski 07.311.6655.6 10
Płytka zamykająca gr. 2 mm barwa: szara
  barwa: nieb.
4. Ścianka rozdzielająca gr. 1,5 mm barwa: szara TWN10 07.311.7655.0 10
  barwa: nieb. TWN10 niebieski 07.311.7655.6 10
Ścianka rozdzielająca gr. 2 mm barwa: szara
  barwa: nieb.
Ścianka rozdzielająca gr. 3 mm barwa: szara
  barwa: nieb.
5. Zwieracz łączący z wkrętami, E-Cu
izolowane 2-biegun. IVB WKN 10-2 Z7.283.2227.0 10
  3-biegun. IVB WKN 10-3 Z7.283.2327.0 10
  do 12-biegun. IVBWKN10-12 Z7.283.3227.0 10
6. Pojedyncza osłona zwieracza łączącego z możl. opisu ADVB10 żółty 04.326.2353.8 10
7. Płytka rozdzielająca z możliwością opisu TS10 żółty 07.311.2353.8 10
8. Taśma osłonowa do zwieracza łączącego dla 10 złączy AD VB 10/10 P żółty 04.342.4056.8 10
Taśma osłonowa ze znakiem ostrzegawczym dla 4 złączy AD VB 10/4 żółty 04.343.5056.8 10

1) Złącza EEx 9 wymagają certyfkacji.
Obowiązują odpowiednie dane w certyfkacie (np. 660V).
2) Zaświadczenie częściowe dla dopuszczenia EEx e l/l I L CIE 89 B 0013 U ; EExe IIASEV91.1 B11638U

Warianty UL połączeń przewodów
3) lub 2x nr 14 /Sol/Str AWG lub 2x nr 16 Sol/Sir AWG lub 2x nr 18 Sol/StrAWG
lub 3x nr 20 Sol/Str AWG lub 3x nr22 Sol/Str AWG
4) lub 2x nr 12 Sol/Str AWG lub 2x nr 16 Sol/StrAWG lub 3x nr 18 Sol/Str AWG lub 3x nr22 Sol/Str AWG
5) lub 2x nr 12 Sol/Str AWG lub 2x nr 14 Sol/Str AWG lub 3x nr 16 Sol/Str AWG.



Złącza przelotowe typ WKN


W przypadku, gdy złącza przelotowe rozmieszczane są bezpośrednio obok złączy przelotowych różnych wielkości lub bezpośrednio obok złączy przewodu ochronnego, to otwarta w danym przypadku strona bloku tej samej wielkości złączy winna być zamknięta płytką zakrywającą lub ścianką rozdzielającą.

W przypadku, gdy sąsiednie złącza szeregowe są zmostkowane mostkiem łączącym, to dla zachowania wymaganych odstępów izolacyjnych, pomiędzy poszczególne grupy złączy względnie na początku i na końcu poprzecznie połączonej grupy złączy należy wstawić płytkę rozdzielającą (bez strat z podziału), płytkę zakrywającą lub ściankę rozdzielającą.



WKN 16/U


Złącza przelotowe WKN 16/U


  Typ Nr katalogowy Opak.
Złącze przelotowe barwa: szara WKN 16/U 57.516.0155.0 50
Złącze przelotowe EEx 1 barwa: nieb. WKN 16/U niebieski 57.516.0155.6 50
Złącze przelotowe EEx e*)1) barwa: szara WKN 16/U 2) 57.516.0155.0 50

Wyposażenie L = 2m
1. Szyna mont. 35, szyna okryw, wysok. 7,5mm L = 2m 35x27x7,5 EN 50022 98.300.0000.0 1
Szyna mont. 35, szyna okryw, wysok. 15 mm L = 2m 35x24x15 EN 50022 98.360.0000.0 1
Szyna montażowa 32, szyna G szer. 10 mm 9006 EN 50035 G-32 98.190.0000.0 1
2. Listwa zamykająca ze stopką U szer. 8 mm WE1/U Z5.523.5753.0 100
Listwa zamykająca TS35 z wkrętem szer. 7,5 mm 9708/2 S 35 Z5.522.8553.0 100
Listwa zamykająca TS32 z wkrętem barwa: szara 9708 Z5.522.7053.0 100
3. Płytka zamykająca gr. 1,5 mm barwa: nieb.
  barwa: szara
Płytka zamykająca gr. 2 mm barwa: nieb. APN16 07.311.6755.0 10
  barwa: szara APN16 niebieski 07.311.6755.6 10
4. Ścianka rozdzielająca gr. 1,5 mm barwa: nieb.
  barwa: szara
Ścianka rozdzielająca gr. 2 mm barwa: nieb. TWN16 07.311.7755.0 10
  barwa: szara TWN16 niebieski 07.311.7755.6 1
Ścianka rozdzielająca gr. 3 mm barwa: nieb.
  barwa: szara
5. Zwieracz łączący z wkrętami, E-Cu 2-biegun.
izolowane 3-biegun. IVBWKN16-2 Z7.284.2227.0 10
  do 12-biegun. IVBWKN16-3 Z7.284.2327.0 10
  IVB WKN 16-12 Z7.284.3227.0 10
6. Pojedyncza osłona zwieracza łączącego z możliwością opisu
7. Płytka rozdzielająca z możliwością opisu TSN 16 żółty 07.311.8453.8 10
Płytka rozdzielająca z osłoną TSN AD 16 żółty 07.311.8553.8 10
8. Taśma osł. do zwieracza łącz. dla 10 złącz z otw. probierczym
Taśma osł. ze znakiem ostrzegawczym dla 4 złączy AD VB12/4 żółty 04.343.5156.8 10


WKN 35/U


Złącza przelotowe WKN 35/U


  Typ Nr katalogowy Opak.
Złącze przelotowe barwa: szara WKN35/U 57.535.0155.0 20
Złącze przelotowe EEx 1 barwa: nieb. WKN 35/U niebieski 57.535.0155.6 20
Złącze przelotowe EEx e*)1) barwa: szara WKN35/U2) 57.535.0155.0 20

Wyposażenie L = 2m
1. Szyna mont. 35, szyna okryw, wysok. 7,5mm L = 2m 35x27x7,5 EN 50022 98.300.0000.0 1
Szyna mont. 35, szyna okryw, wysok. 15 mm L = 2m 35x24x15 EN 50022 98.360.0000.0 1
Szyna montażowa 32, szyna G szer. 10 mm 9006 EN 50035 G-32 98.190.0000.0 1
2. Listwa zamykająca ze stopką U szer. 8 mm WE2/U Z5.523.5653.0 100
Listwa zamykająca TS35 z wkrętem szer. 7,5 mm 9708/2 S 35 Z5.522.8553.0 100
Listwa zamykająca TS32 z wkrętem barwa: szara 9708 Z5.522.7053.0 100
3. Płytka zamykająca gr. 1,5 mm barwa: nieb.
  barwa: szara
Płytka zamykająca gr. 2 mm barwa: nieb.
  barwa: szara
4. Ścianka rozdzielająca gr. 1,5 mm barwa: nieb.
  barwa: szara
Ścianka rozdzielająca gr. 2 mm barwa: nieb. TWN35 07.311.7855.0 10
  barwa: szara TWN 35 niebieski 07.311.7855.6 10
Ścianka rozdzielająca gr. 3 mm barwa: nieb.
  barwa: szara
5. Zwieracz łączący z wkrętami, E-Cu 2-biegun.
izolowane 3-biegun. IVB WKN 35-2 AD VB 35 żółty 5
  do 12-biegun. IVB WKN 35-3 Z7.285.2327.0 5
  IVB WKN 35-12 Z7.285.3227.0 5
6. Pojedyncza osłona zwieracza łączącego z możliwością opisu AD VB 35 żółty 04.326.2553.8 10
7. Płytka rozdzielająca z możliwością opisu
Płytka rozdzielająca z osłoną
8. Taśma osł. do zwieracza łącz. dla 10 złącz z otw. probierczym
Taśma osł. ze znakiem ostrzegawczym dla 4 złączy AD VB 16/4 żółty 04.343.5256.8 10


WKN 70/U


Złącza przelotowe WKN 70/U


  Typ Nr katalogowy Opak.
Złącze przelotowe barwa: szara WKN 150/U 57.597.0155.0
Złącze przelotowe EEx 1 barwa: nieb. WKN 150/U niebieski 57.597.0155.6
Złącze przelotowe EEx e*)1) barwa: szara WKN 150/U21

Wyposażenie L = 2m
1. Szyna mont. 35, szyna okryw, wysok. 7,5mm L = 2m 35x27x7,5 EN 50022 98.300.0000.0 1
Szyna mont. 35, szyna okryw, wysok. 15 mm L = 2m 35x24x15 EN 50022 98.360.0000.0 1
Szyna montażowa 32, szyna G szer. 10 mm 9006 EN 50035 G-32 98.190.0000.0 1
2. Listwa zamykająca ze stopką U szer. 8 mm WE2/U Z5.523.5653.0 100
Listwa zamykająca TS35 z wkrętem szer. 7,5 mm 9708/2 S 35 Z5.522.8553.0 100
Listwa zamykająca TS32 z wkrętem barwa: szara 9708 Z5.522.7053.0 100
3. Płytka zamykająca gr. 1,5 mm barwa: nieb.
  barwa: szara
Płytka zamykająca gr. 2 mm barwa: nieb.
  barwa: szara
4. Ścianka rozdzielająca gr. 1,5 mm barwa: nieb.
  barwa: szara
Ścianka rozdzielająca gr. 2 mm barwa: nieb.
  barwa: szara
Ścianka rozdzielająca gr. 3 mm barwa: nieb. TWN70 07.311.7955.0 10
  barwa: szara TWN 70 niebieski 07.311.7955.6 10
5. Zwieracz łączący z wkrętami, E-Cu 2-biegun.
izolowane 3-biegun.
  do 12-biegun.

6. Pojedyncza osłona zwieracza łączącego z możliwością opisu AD VB 70 żółty 04.326.2653.8 10
7. Płytka rozdzielająca z możliwością opisu
Płytka rozdzielająca z osłoną
8. Taśma osł. do zwieracza łącz. dla 10 złącz z otw. probierczym
Taśma osł. ze znakiem ostrzegawczym dla 4 złączy AD VB 24/4 żółty 04.343.5356.8 10


WKN 150/U


Złącza przelotowe WKN 150/U


  Typ Nr katalogowy Opak.
Złącze przelotowe barwa: szara WKN 150/U 57.597.0155.0 10
Złącze przelotowe EEx 1 barwa: nieb. WKN 150/U niebieski 57.597.0155.6 10
Złącze przelotowe EEx e*)1) barwa: szara WKN 150/U2) 57.597.0155.0 10

Wyposażenie L = 2m
1. Szyna mont. 35, szyna okryw, wysok. 7,5mm L = 2m 35x27x7,5 EN 50022 98.300.0000.0 1
Szyna mont. 35, szyna okryw, wysok. 15 mm L = 2m 35x24x15 EN 50022 98.360.0000.0 1
Szyna montażowa 32, szyna G szer. 10 mm 9006 EN 50035 G-32 98.190.0000.0 1
2. Listwa zamykająca ze stopką U szer. 8 mm WE2/U Z5.523.5653.0 100
Listwa zamykająca TS35 z wkrętem szer. 7,5 mm 9708/2 S 35 Z5.522.8553.0 100
Listwa zamykająca TS32 z wkrętem barwa: szara 9708 Z5.522.7053.0 100
3. Płytka zamykająca gr. 1,5 mm barwa: nieb.
  barwa: szara
Płytka zamykająca gr. 2 mm barwa: nieb.
  barwa: szara
4. Ścianka rozdzielająca gr. 1,5 mm barwa: nieb.
  barwa: szara
Ścianka rozdzielająca gr. 2 mm barwa: nieb.
  barwa: szara
Ścianka rozdzielająca gr. 3 mm barwa: nieb.
  barwa: szara
5. Zwieracz łączący z wkrętami, E-Cu 2-biegun.
izolowane 3-biegun.
  do 12-biegun.

6. Pojedyncza osłona zwieracza łączącego z możliwością opisu
7. Płytka rozdzielająca z możliwością opisu
Płytka rozdzielająca z osłoną
8. Taśma osł. do zwieracza łącz. dla 10 złącz z otw. probierczym
Taśma osł. ze znakiem ostrzegawczym dla 4 złączy AD VB 28/4 żólty 04.343.5456.8 10

*) Z certyfkacją CCA
1) Złącza EExe wymagają certyfkacji. Obowiązują odpowiednie dane w certyfkacie (np. 660V).
2) Zaświadczenie częściowe dla certyfkacji EEx a I/II L CIE 89 B 0013 U; EEx e ll ASEV 91.1 B11638U.

Mniej
Czytaj więcej
Komentarze (0)
