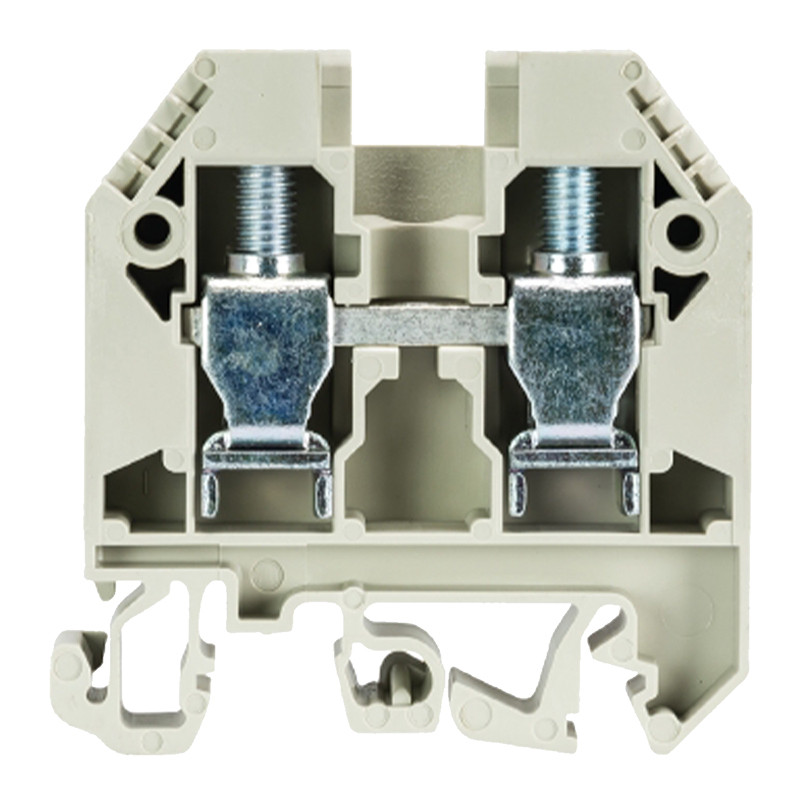

Conectori cu borna cu surub

Instrucțiuni de instalare pentru aplicațiile WEx e:
În cazul în care conectoarele directe sunt aranjate direct lângă conectorii drepți de diferite dimensiuni sau direct lângă conectorii conductorului de protecție, partea deschisă a blocului de aceeași dimensiune a conectorilor într-un caz dat trebuie închisă cu o placă de acoperire sau un perete de separare.

În cazul în care conectorii seriali adiacenți sunt legați cu o punte de legătură, pentru a menține distanțele de izolare necesare, trebuie introdusă o placă de separare (fără pierderea diviziunii), placa de acoperire sau peretele de separare între grupuri individuale de conectori sau la începutul și sfârșitul grupului de conectori conectat lateral.

WK2,5/U   cordon sârmă V A     EN 60 947-7-1/DIN VDE 0611T1 0,5-2,5 mm2 0,5-4 mm2 800 V/8 kV/3 24 Date UL No. 22-12 AWG   600 V 20/30 Date CSA No. 24-12   600 V 25 Lățime construită după lungimea izolării 5 mmm     9 mm Certificări
Tip Nr Catalog Buc. Prin conector culoare: gri WK 2,5/U 57.503.0055.0 100 Conector EEx 1 direct culoare: albastru WK 2,5/U albastru 57.503.0055.6 100 Conector EEx 1 direct culoare: gri WK 2,5/U21 57.503.0055.0 100 Culori disponibile alb, negru, roșu, galben, portocaliu Echipament   1. Montare șină 35, șină rotundă înălțime. 7,5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1 1. Montare șină 35, șină rotundă înălțime. 15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1 Șină de montare 32, șină G L = 2 m 9006 EN 50035 G-32 98.190.0000.0 1 2 Banda de capăt cu piciorul în U lătime 10 mm WE1/U Z5.523.5753.0 100 Banda de închidere TS35 cu șurub lătime  8 mm 9708/2 S35 Z5.522.8553.0 100 Banda de închidere TS32 cu șurub lătime 7,5 mm 9708 Z5.522.7053.0 100 3. Placa de închidere. 1,5 mm culoare: gri AP2.5-4 07.311.0155.0 10   culoare: albastru AP 2,5 - 4 albastru 07.311.0155.6 10 Placa de acoperire gr. 2 mm culoare: gri     culoare: albastru   4. Împărțirea grosimii peretelui 1,5 mm culoare: gri TW 2,5-4 07.311.1155.0 10   culoare: albastru TW 2,5 - 4 albastru 07.311.1155.6 10 Împărțirea grosimii peretelui 2 mm culoare: gri     culoare: albastru   Împărțirea grosimii peretelui 3 mm culoare: gri     culoare: albastru   5. Conectarea splicerului cu șuruburi, E-Cu   izolat 2-poli IVBWK2,5-2 Z7.280.2227.0 10   3-poli IVBWK2,5-3 Z7.280.2327.0 10   până la 12 poli IVBWK2,5-12 Z7.280.3227.0 10 6. Capac unic de conectare cu descriere AD VB 2,5 galben 04.326.2053.8 10 7. Placa de separare cu opțiunea de descriere TS2.5 galben 07.311.2053.8 10 8. Banda protectoare pentru conectarea sfincterului pentru 10 conectori AD VB 5/10 P galben 04.342.3556.8 10 Banda acoperită cu semn de avertizare pentru 4 conectori AD VB 5/4 galben 04.343.4756.8 10

WK 4/U   cordon sârmă V A           EN 60 947-7-1/DIN VDE 0611T1 0,5 - 4 mm2 0,5 - 6 mm2 800 V/8 kV/3 32 Date UL No. 22-10 AWG 3)   600 V 30/35 Date CSA No. 20-10 AWG   600 V 40 Lățime construită lungimea izolării 6 mm     9 mm Certificări
Tip Nr Catalog Buc. Prin conector culoare: gri WK4/U 57.504.0055.0 100 Conector EEx 1 direct culoare: albastru WK4/U albastru 57.504.0055.6 100 Conector EEx 1 direct culoare: gri WK4/U2' 57.504.0055.0 100 Culori disponibile alb, negru, maro., roșu, verde, galben, portocaliu. Echipament   1. Montare șină 35, șină rotundă înălțime. 7,5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1  Montare șină 35, șină rotundă înălțime.15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1 Șină de montare 32, șină G L = 2 m 9006 EN 50035 G-32 98.190.0000.0   2 Banda de capăt cu piciorul în U szer.10 mm WE1/U Z5.523.5753.0 100 Banda de închidere TS35 cu șurub szer. 8 mm 9708/2 S35 Z5.522.8553.0 100 Banda de închidere TS32 cu șurub szer. 7,5 mm 9708 Z5.522.7053.0 100 3. Placa de închidere. 1,5 mm culoare: gri AP2.5-4 07.311.0155.0 10   culoare: albastru AP 2,5-4 albastru 07.311.0155.6 10 Placa de acoperire gr. 2 mm culoare: gri     culoare: albastru   4. Împărțirea grosimii peretelui 1,5 mm culoare: gri TW2.5-4 07.311.1155.0 10   culoare: albastru TW 2,5 -4 albastru 07.311.1155.6 10 Împărțirea grosimii peretelui 2 mm culoare: gri     culoare: albastru   Împărțirea grosimii peretelui 3 mm culoare: gri     culoare: albastru   5. Conectarea splicerului cu șuruburi, E-Cu   izolowane 2-poli WBWK4-2 Z7.281.1227.0 10   3-poli IVBWK4-3 Z7.281.1327.0 10   până la 12 poli WBWK4-12 Z7.281.2227.0 10 6. Capac unic de conectare cu descriere AD VB 4 galben 04.326.2153.8 10 7. Placa de separare cu opțiunea de descriere TS 4 galben 07.311.2153.8 10 8. Banda protectoare pentru conectarea sfincterului pentru 10 conectori AD VB 6/1OP galben 04.342.3656.8 10 Banda acoperită cu semn de avertizare pentru 4 conectori AD VB 6/4 galben 04.343.4856.8 10

WK 6/U   cordon sârmă V A           EN 60 947-7-1/DIN VDE 0611T1 0,5-6 mm2 2,5-10 mm2 800V/8kV/3 41 Date UL No. 22-8 AWG4) 600 V 50/50 Date CSA No. 20-8 AWG   600 V 45 Lățime construită după lungimea izolării 8 mm     11mm Certificări
Tip Nr Catalog Buc. Prin conector culoare: gri WK6/U 57.506.0055.0 100 Conector EEx 1 direct culoare: albastru WK6/U albastru 57.506.0055.6 100 Conector EEx 1 direct culoare: gri WK6/UZ| 57.506.0055.0 100 Culori disponibile   Echipament   1. Montare șină 35, șină rotundă înălțime.7.5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1  Montare șină 35, șină rotundă înălțime.15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1 Șină de montare 32, șină G L = 2 m 9006 EN 50035 G-32 98.190.0000.0 1 2 Banda de capăt cu piciorul în U lătime 10 mm WE1/U Z5.523.5753.0 100 Banda de închidere TS35 cu șurub lătime  8 mm 9708/2 S35 Z5.522.8553.0 100 Banda de închidere TS32 cu șurub lătime  7,5 mm 9708 Z5.522.7053.0 100 3. Placa de închidere. 1,5 mm culoare: gri AP6 07.311.0255.0 10   culoare: albastru AP 6 albastru 07.311.0255.6 10 Placa de acoperire gr. 2 mm culoare: gri     culoare: albastru   4. Împărțirea grosimii peretelui 1,5 mm culoare: gri TW6 07.311.1255.0 10   culoare: albastru TW 6 albastru 07.311.1255.6 10 Împărțirea grosimii peretelui 2 mm culoare: gri     culoare: gri   Împărțirea grosimii peretelui 3 mm culoare: albastru     culoare: gri   5. Conectarea splicerului cu șuruburi, E-Cu   izolowane 2-poli IVBWK6-2 Z7.282.2227.0 10   3-poli IVBWK6-3 Z7.282.2327.0 10   până la 12 poli IVBWK6-12 Z7.282.3227.0 10 6. Capac unic al sfincterului de conectare cu descriere AD VB 6 galben 04.326.2253.8 10 7. Placa de separare cu opțiunea de descriere TS 6 galben 07.311.2253.8 10 8. Banda protectoare pentru conectarea sfincterului pentru 10 conectori AD VB 8/10 P galben 04.342.3856.8 10 Banda acoperită cu semn de avertizare pentru 4 conectori AD VB 8/4 galben 04.343.4956.8 10

WK10/U   cordon sârmă  V A           EN 60 947-7-1/DIN VDE 0611T1 2,5-10 mm2 1,5-16 mm2 800V/8kV/3 57 Date UL No. 16-6 AWG61 600V 65/65 Date CSA No. 16-6 AWG   600 V 70 Lățime construită după lungimea izolării 10 mm     13 mm Certificări
Tip Nr Catalog Buc. Prin conector culoare: gri WKN 10/U 57.510.0155.0 50 Conector EEx 1 direct culoare: albastru WKN 10/U albastru 57.510.0155.6 50 Conector EEx 1 direct culoare: gri WKN 10/U 57.510.0155.0 50 Culori disponibile   Echipament   1. Montare șină 35, șină rotundă înălțime.7.5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1  Montare șină 35, șină rotundă înălțime.15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1 Șină de montare 32, șină G L = 2 m 9006 EN 50035 G-32 98.190.0000.0 1 2 Banda de capăt cu piciorul în U lătime 10 mm WE1/U Z5.523.5753.0 100 Banda de închidere TS35 cu șurub lătime  8 mm 9708/2 S35 Z5.522.8553.0 100 Banda de închidere TS32 cu șurub lătime  7,5 mm 9708 Z5.522.7053.0 100 3. Placa de închidere. 1,5 mm culoare: gri APN10 07.311.6655.0 10   culoare: albastru APN 10 albastru 07.311.6655.6 10 Placa de acoperire gr. 2 mm culoare: gri     culoare: albastru   4. Împărțirea grosimii peretelui 1,5 mm culoare: gri TWN10 07.311.7655.0 10   culoare: albastru TWN10 albastru 07.311.7655.6 10 Împărțirea grosimii peretelui 2 mm culoare: gri     culoare: albastru   Împărțirea grosimii peretelui 3 mm culoare: gri     culoare: albastru   5. Conectarea splicerului cu șuruburi, E-Cu   Izolat 2-poli IVB WKN 10-2 Z7.283.2227.0 10   3-poli IVB WKN 10-3 Z7.283.2327.0 10   până la 12 poli IVBWKN10-12 Z7.283.3227.0 10 6. Capac unic de conectare cu descriere ADVB10 galben 04.326.2353.8 10 7. Placa de separare cu opțiunea de descriere TS10 galben 07.311.2353.8 10 8. Banda protectoare pentru conectarea sfincterului pentru 10 conectori AD VB 10/10 P galben 04.342.4056.8 10 Banda acoperită cu semn de avertizare pentru 4 conectori AD VB 10/4 galben 04.343.5056.8 10

1) Conectorii EEx 9 necesită certificare.
Se aplică datele relevante din certificat (de ex. 660V)
2) Certificat parțial de admitere EEx e l / l I L CIE 89 B 0013 U; EExe IIASEV91.1 B11638U

Variante UL ale conexiunilor de sârmă
3) sau 2x nr. 14 / Sol / Str AWG sau 2x nr. 16 Sol / Sir AWG sau 2x nr. 18 Sol / StrAWG
sau 3x nr 20 Sol / Str AWG sau 3x nr22 Sol / Str AWG
4) sau 2x nr. 12 Sol / Str AWG sau 2x nr. 16 Sol / StrAWG sau 3x nr. 18 Sol / Str AWG sau 3x Nr. 22 Sol / Str AWG
5) sau 2x nr. 12 Sol / Str AWG sau 2x nr. 14 Sol / Str AWG sau 3x nr. 16 Sol / Str AWG

Instrucțiuni de instalare pentru aplicațiile WEx e:
În cazul în care conectoarele directe sunt aranjate direct lângă conectorii drepți de diferite dimensiuni sau direct lângă conectorii conductorului de protecție, partea deschisă a blocului de aceeași dimensiune a conectorilor într-un caz dat trebuie închisă cu o placă de acoperire sau un perete de separare.

În cazul în care conectorii seriali adiacenți sunt legați cu o punte de legătură, pentru a menține distanțele de izolare necesare, trebuie introdusă o placă de separare (fără pierderea diviziunii), placa de acoperire sau peretele de separare între grupuri individuale de conectori sau la începutul și sfârșitul grupului de conectori conectat lateral.

WKN16/U   cordon sârmă / multi-viteze V A           EN 60 947-7-1/DIN VDE 0611T1 4-16 mm2 1,5-25 mm2 800V/8kV/3 76 Date UL No. 12-4AWG   600 V 85/90 Date CSA No. 14-4 AWG 600 V 95 Lățime construită după lungimea izolării 12 mm     15mm Certificări
Tip Nr Catalog Buc. Prin conector culoare: gri WKN 16/U 57.516.0155.0 50 Conector EEx 1 direct culoare: albastru WKN 16/U albastru 57.516.0155.6 50 Conector EEx 1 direct culoare: gri WKN 16/U 2) 57.516.0155.0 50     Echipament L = 2m   1. Montare șină 35, șină rotundă înălțime.7.5 mm L = 2m 35x27x7,5 EN 50022 98.300.0000.0 1 Montare șină 35, șină rotundă înălțime.15 mm L = 2m 35x24x15 EN 50022 98.360.0000.0 1 Șină de montare 32, șină G lătime 10 mm 9006 EN 50035 G-32 98.190.0000.0 1 2. Banda de închidere cu piciorul în U lătime 8 mm WE1/U Z5.523.5753.0 100 Banda de închidere TS35 cu șurub lătime 7,5 mm 9708/2 S 35 Z5.522.8553.0 100 Banda de închidere TS32 cu șurub culoare: gri 9708 Z5.522.7053.0 100 3. Placa de închidere. 1,5 mm culoare: albastru     culoare: gri   Placa de acoperire gr. 2 mm culoare: albastru APN16 07.311.6755.0 10   culoare: gri APN16 albastru 07.311.6755.6 10 4. Împărțirea grosimii peretelui 1,5 mm culoare: albastru     culoare: gri   Împărțirea grosimii peretelui 2 mm culoare: albastru TWN16 07.311.7755.0 10   culoare: gri TWN16 albastru 07.311.7755.6 1 Împărțirea grosimii peretelui 3 mm culoare: albastru     culoare: gri   5. Conectarea splicerului cu șuruburi, E-Cu 2-poli   izolowane 3-poli IVBWKN16-2 Z7.284.2227.0 10   până la 12 poli IVBWKN16-3 Z7.284.2327.0 10   IVB WKN 16-12 Z7.284.3227.0 10 6. Capac unic de conectare, cu posibilitatea descrierii   7. Placa de separare cu opțiunea de descriere TSN 16 galben 07.311.8453.8 10 Placă de separare cu capac TSN AD 16 galben 07.311.8553.8 10 8. Banda de acoperire conexiunea sfincterului pentru 10 conectori cu gaură Touchstone   Banda de acoperire cu semn de avertizare pentru 4 conectori AD VB12/4 galben 04.343.5156.8 10

versiune închisă WKN 35/U   cordon sârmă V A     EN 60 947-7-1/DIN VDE 0611T1 10-35 mm2 10-50 mm2 800V/8kV/3 125 Date UL No. 10-2AWG   600 V 95/95 Date CSA No. 12-2 AWG   600 V 110 Lățime construită după lungimea izolării 16 mm     18 mm Certificări
Tip Nr Catalog Buc. Prin conector culoare: gri WKN35/U 57.535.0155.0 20 Conector EEx 1 direct culoare: albastru WKN 35/U albastru 57.535.0155.6 20 Conector EEx 1 direct culoare: gri WKN35/U2) 57.535.0155.0 20     Echipament L = 2m   1. Montare șină 35, șină rotundă înălțime.7.5 mm L = 2m 35x27x7,5 EN 50022 98.300.0000.0 1 Montare șină 35, șină rotundă înălțime.15 mm L = 2m 35x24x15 EN 50022 98.360.0000.0 1 Șină de montare 32, șină G lătime 10 mm 9006 EN 50035 G-32 98.190.0000.0 1 2. Banda de închidere cu piciorul în U lătime 8 mm WE2/U Z5.523.5653.0 100 Banda de închidere TS35 cu șurub lătime  7,5 mm 9708/2 S 35 Z5.522.8553.0 100 Banda de închidere TS32 cu șurub culoare: gri 9708 Z5.522.7053.0 100 3. Placa de închidere. 1,5 mm culoare: albastru     culoare: gri   Placa de acoperire gr. 2 mm culoare: albastru     culoare: gri   4. Împărțirea grosimii peretelui 1,5 mm culoare: albastru     culoare: gri   Împărțirea grosimii peretelui 2 mm barwa: nieb. TWN35 07.311.7855.0 10   culoare: gri TWN 35 albastru 07.311.7855.6 10 Împărțirea grosimii peretelui 3 mm culoare: albastru     culoare: gri   5. Conectarea splicerului cu șuruburi, E-Cu 2-poli   Izolat 3-poli IVB WKN 35-2 AD VB 35 żółty 5   până la 12 poli IVB WKN 35-3 Z7.285.2327.0 5   IVB WKN 35-12 Z7.285.3227.0 5 6. Capac unic al sfincterului de conectare, cu posibilitatea descrierii AD VB 35 galben 04.326.2553.8 10 7. Placa de separare cu opțiunea de descriere   Placă de separare cu capac   8. Banda de acoperire conexiunea sfincterului pentru 10 conectori cu gaură Touchstone   Banda de acoperire cu semn de avertizare pentru 4 conectori AD VB 16/4 galben 04.343.5256.8 10

versiune închisă WKN 70/U   cordon sârmă V A     EN 60 947-7-1/DIN VDE 0611T1 10-70 mm2 16-95 mm2 800V/8kV/3 192 Date UL No. 6-2/0 AWG   600 V 175/175 Date CSA No. 6-2/0 AWG   600V 170 Lățime construită după lungimea izolării 24 mm     24 mm Certificări
Tip Nr Catalog Buc. Prin conector culoare: gri WKN 150/U 57.597.0155.0   Conector EEx 1 direct culoare: albastru WKN 150/U albastru 57.597.0155.6   Conector EEx 1 direct culoare: gri WKN 150/U21       Echipament L = 2m   1. Montare șină 35, șină rotundă înălțime.7.5 mm L = 2m 35x27x7,5 EN 50022 98.300.0000.0 1  Montare șină 35, șină rotundă înălțime.15 mm L = 2m 35x24x15 EN 50022 98.360.0000.0 1 Șină de montare 32, șină G szer. 10 mm 9006 EN 50035 G-32 98.190.0000.0 1 2. Banda de închidere cu piciorul în U lătime 8 mm WE2/U Z5.523.5653.0 100 Banda de închidere TS35 cu șurub lătime 7,5 mm 9708/2 S 35 Z5.522.8553.0 100 Banda de închidere TS32 cu șurub culoare: gri 9708 Z5.522.7053.0 100 3. Placa de închidere. 1,5 mm culoare: albastru     culoare: gri   Placa de acoperire gr. 2 mm culoare: albastru     culoare: gri   4. Împărțirea grosimii peretelui 1,5 mm culoare: albastru     culoare: gri   Împărțirea grosimii peretelui 2 mm culoare: albastru     culoare: gri   Împărțirea grosimii peretelui 3 mm culoare: albastru TWN70 07.311.7955.0 10   culoare: gri TWN 70 albastru 07.311.7955.6 10 5. Conectarea splicerului cu șuruburi, E-Cu 2-poli   Izolat 3-poli     până la 12 poli       6. Capac unic al sfincterului de conectare, cu posibilitatea descrierii AD VB 70 galben 04.326.2653.8 10 7. Placa de separare cu opțiunea de descriere   Placă de separare cu capac   8. Banda de acoperire conexiunea sfincterului pentru 10 conectori cu gaură Touchstone   Banda de acoperire cu semn de avertizare pentru 4 conectori AD VB 24/4 galben 04.343.5356.8 10

versiune închisă WKN 150/U   cordon sârmă V A     EN 60 947-7-1/DIN VDE 0611T1 35-150 mm2 35-185 mm2 1000V/8kV/3 309 Date UL No. 2/0 AWG 350 kcmil 600V 335/335 Date CSA No. 2/0 AWG 350 kcmil 600 V 365 Lățime construită după lungimea izolării 28 mm     30 mm Certificări
Tip Nr Catalog Buc. Prin conector culoare: gri WKN 150/U 57.597.0155.0 10 Conector EEx 1 direct culoare: albastru WKN 150/U albastru 57.597.0155.6 10 Conector EEx 1 direct culoare: gri WKN 150/U2) 57.597.0155.0 10     Echipament L = 2m   1. Montare șină 35, șină rotundă înălțime.7.5 mm L = 2m 35x27x7,5 EN 50022 98.300.0000.0 1 Montare șină 35, șină rotundă înălțime.15 mm L = 2m 35x24x15 EN 50022 98.360.0000.0 1 Șină de montare 32, șină G lătime 10 mm 9006 EN 50035 G-32 98.190.0000.0 1 2. Banda de închidere cu piciorul în U lătime 8 mm WE2/U Z5.523.5653.0 100 Banda de închidere TS35 cu șurub lătime 7,5 mm 9708/2 S 35 Z5.522.8553.0 100 Banda de închidere TS32 cu șurub culoare: gri 9708 Z5.522.7053.0 100 3. Placa de închidere. 1,5 mm culoare: albastru     culoare: gri   Placa de acoperire gr. 2 mm culoare: albastru     culoare: gri   4. Împărțirea grosimii peretelui 1,5 mm culoare: albastru     culoare: gri   Împărțirea grosimii peretelui 2 mm culoare: albastru     culoare: gri   Împărțirea grosimii peretelui 3 mm culoare: albastru     culoare: gri   5. Conectarea splicerului cu șuruburi, E-Cu 2-poli   izolowane 3-poli     până la 12 poli       6. Capac unic al sfincterului de conectare, cu posibilitatea descrierii   7. Placa de separare cu opțiunea de descriere   Placă de separare cu capac   8. Banda de acoperire conexiunea sfincterului pentru 10 conectori cu gaură Touchstone   Banda de acoperire cu semn de avertizare pentru 4 conectori AD VB 28/4 galben 04.343.5456.8 10

*) Cu certificare CCA
1) Conectorii EExe necesită certificare. Se aplică datele relevante din certificat (de ex. 660V)
2) Certificat parțial pentru certificarea EEx I / II L CIE 89 B 0013 U; EEx e ll ASEV 91.1 B11638U

Capacitatea de transport curent:   cordon: 4 mm2 25 A   sârmă: 6 mm2 30 A   WKN 4 ETK/U   cablu sârmă V A EN 60 947-7-1/DIN VDE 0611T1 0,5-4mm2 0,5-6mm2 400 V/6 W/3*) Date UL /Date CSA         Lățime construită după lungimea izolării 6 mm     9 mm Certificări
Tip Nr Catalog Buc. Conectorii de conductor neutru detașabili WKN 4 ETK/U 57.504.8155.0 100             Echipament   1. Montare șină 35, șină rotundă înălțime.7.5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1 Montare șină 35, șină rotundă înălțime.15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1 Șină de montare 32, șină G L = 2 m 9006 EN 50035 G-32 98.190.0000.0 1 2. Banda de închidere cu piciorul în U lătime 10 mm WE1/U Z5.523.5753.0 100 Banda de închidere TS 35 cu șurub lătime 8 mm 9708/2 S35 Z5.522.8553.0 100 Banda de închidere TS 32 cu șurub lătime 7,5 mm 9708 Z5.522.7053.0 100 3. Placa de închidere. 1,5 mm culoare: gri     culoare: albastru APN 4 ETK 07.312.1155.0 10 Placa de acoperire gr. 2 mm culoare: gri     culoare: albastru   4. Împărțirea grosimii peretelui 1,5 mm culoare: gri     culoare: albastru   Împărțirea grosimii peretelui 2 mm culoare: gri     culoare: albastru   Împărțirea grosimii peretelui 3 mm culoare: gri     culoare: albastru   5. Suport pentru șină pentru bara 10x3 lătime 4 mm WKISH/U 01.108.3255.0 10 6. Busbar E-Cu, 10 x 3 L = 1 m 9813 M 98.290.0000.0 1 Busbar galvanizat, 10x3 L = 1 m 9813 MSN 98.290.1000.0 1 7. Conectori de conectare, pentru bara de bare culoare: albastru   Conectori de conectare, pentru busbar         8. Este posibil un singur capac al sfincterului de conectare. descriere AD VB 4 galben 04.326.2153.8 10 9. Placa de separare cu opțiunea de descriere   10. Banda acoperitoare pentru conectarea sfincterului pentru 10 conectori   Banda acoperită cu semn de avertizare. pentru 4 conectori

Capacitatea de transport curent:   cordon 10 mm2   45 A   sârmă 16 mm2   50 A   WKN 10 ETK/U   cablu sârmă V A EN 60 947-7-1/DIN VDE 0611T1 1-10mm2 1-16mm2 400V/6kV/3*) Date UL /Date CSA         Lățime construită după lungimea izolării 10 mm     13 mm Certificări
Tip Nr Catalog Buc. Conectorii de conductor neutru detașabili WKN 10 ETK/U 57.510.8155.0 50             Echipament   1. Montare șină 35, șină rotundă înălțime.7.5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1 1. Montare șină 35, șină rotundă înălțime.15mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1 Șină de montare 32, șină G L = 2 m 9006 EN 50035 G-32 98.190.0000.0 1 2. Banda de închidere cu piciorul în U lătime 10 mm WE1/U Z5.523.5753.0 100 Banda de închidere TS 35 cu șurub lătime  8 mm 9708/2 S35 Z5.522.8553.0 100 Banda de închidere TS 32 cu șurub lătime  7,5 mm 9708 Z5.522.7053.0 100 3. Placa de închidere. 1,5 mm culoare: gri     culoare: albastru APN 10 ETK 07.312.0955.0 10 Placa de acoperire gr. 2 mm culoare: gri     culoare: albastru   4. Împărțirea grosimii peretelui 1,5 mm culoare: gri     culoare: albastru   Împărțirea grosimii peretelui 2 mm culoare: gri     culoare: albastru   Împărțirea grosimii peretelui 3 mm culoare: gri     culoare: albastru   5. Suport pentru șină pentru bara 10x3 lătime  4 mm WKISH/U 01.108.3255.0   6. Busbar E-Cu, 10 x 3 L = 1 m 9813 M 98.290.0000.0 1 Busbar galvanizat, 10x3 L = 1 m 9813 MSN 98.290.1000.0 1 7. Conectori de conectare, pentru busbar culoare: albastru   Conectori de conectare, pentru busbar         8. Este posibil un singur capac al sfincterului de conectare. descriere AD VB 10 galben 04.326.2353.8 10 9. Placa de separare cu opțiunea de descriere   10. Banda acoperitoare pentru conectarea sfincterului pentru 10 conectori   Banda acoperită cu semn de avertizare. pentru 4 conectori

Capacitatea de transport curent:       cordon: 16 mm2   62 A   sârmă: 25 mm2   67 A   WAK 16 ETK/U   cordon sârmă/wielodrut V A EN 60 947-7-1/DIN VDE 0611T1 1-16mm2 1-25mm2 400V/6kV/3*)   Date UL /Date CSA         Lățime construită după lungimea izolării 12 mm     15 mm Certificări
Tip Nr Catalog Buc. Conectorii de conductor neutru detașabili WKN16ETK/U 57.516.8155.0 50             Echipament   1. Montare șină 35, șină rotundă înălțime.7.5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0   Montare șină 35, șină rotundă înălțime.15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1 Șină de montare 32, șină G L = 2 m 9006 EN 50035 6-32 98.190.0000.0 1 2. Banda de închidere cu piciorul în U lătime  10 mm WE1/U Z5.523.5753.0 100 Banda de închidere TS 35 cu șurub lătime  8 mm 9708/2 S35 Z5.522.8553.0 100 Banda de închidere TS 32 cu șurub lătime 7,5 mm 9708 Z5.522.7053.0 100 3. Placa de închidere. 1,5 mm culoare: gri     culoare: albastru APN 16 ETK 07.312.0855.0 10 Placa de acoperire gr. 2 mm culoare: gri     culoare: albastru   4. Împărțirea grosimii peretelui 1,5 mm culoare: gri     culoare: albastru   Împărțirea grosimii peretelui 2 mm culoare: gri     culoare: albastru   Împărțirea grosimii peretelui 3 mm culoare: gri     culoare: albastru   5. Suport pentru șină pentru bara 10x3 lătime 4 mm WKI SH/U 01.108.3255.0 10 6. Busbar E-Cu, 10 x 3 L = 1 m 9813 M 98.290.0000.0 1 Busbar galvanizat, 10x3 L = 1 m 9813 MSN 98.290.1000.0 1 7. Conectori , pentru busbar culoare: albastru   Conectori , pentru busbar     8. Este posibil un singur capac de conectare. cu descriere AD VB 16 galben 04.326.2453.8 1 9. Placa de separare cu opțiunea de descriere   10. Banda acoperitoare pentru conectare pentru 10 conectori   Banda acoperită cu semn de avertizare. pentru 4 conectori

EN 60 998-2-1 CCA/CH EN 60 998-2-1 CCA/CH                                       WAK 16/2 WAK 35/2   cordon wielodrut V A cordon wielodrut V A EN 60 947-7-1/DIN VDE 0611T1 1,5 -16 mm2 10-16mm2   76 16-35mm2 16-35mm2   125 Date UL /Date CSA                 Lățime construită după lungimea izolării 8,4 mm     16mm 17 mm     14mm Certificări
Tip Nr Catalog Buc. Tip Nr Catalog Buc. Conectorii de conductor neutru detașabili                       Echipament     1. Montare șină 35, șină rotundă înălțime.7.5 mm L = 2 m     Montare șină 35, șină rotundă înălțime.15 mm L = 2 m     Șină de montare 32, șină G L = 2 m     2. Banda de închidere cu piciorul în U lătime  10 mm     Banda de închidere TS 35 cu șurub lătime  8 mm     Banda de închidere TS 32 cu șurub lătime 7,5 mm     3. Placa de închidere. 1,5 mm culoare: gri       culoare: albastru     Placa de acoperire gr. 2 mm culoare: gri       culoare: albastru     4. Împărțirea grosimii peretelui 1,5 mm culoare: gri       culoare: albastru     Împărțirea grosimii peretelui 2 mm culoare: gri       culoare: albastru     Împărțirea grosimii peretelui 3 mm culoare: gri       culoare: albastru     5. Suport pentru șină pentru bara 10x3 lătime  4 mm     6. Busbar E-Cu, 10 x 3 L = 1 m     Busbar galvanizat, 10x3 L = 1 m     7. Conectori , pentru busbar culoare: albastru WAK16/2 albastru 30.4S4.3021.6 100 WAK 35/2 albastru 30.494.4021.6    Conectori , pentru busbar     WAK35/2 30.494.4121.0 50 8. Este posibil un singur capac de conectare. descriere     9. Placa de separare cu opțiunea de descriere     10. Banda acoperitoare pentru conectare pentru 10 conectori     Banda acoperită cu semn de avertizare. pentru 4 conectori

versiune închisă   WK 4 SL/U   cordon sârmă V A EN 60 947-7-2/DIN VDE 0611T3 0,5-4 mm2 0,5-6 mm2 800V/8kV/3*)   Date UL No. 22-10 AWG       Date CSA No. 20-10 AWG       Lățime construită după lungimea izolării 6 mm     9 mm Certificări
Tip Nr Catalog Buc. Conector de sârmă protecție, cu piciorul U culoare: galben / verde WK 4 SL/U 57.504.9055.0 100 Conector conductor de protecție EEx e cu piciorul Un WK 4 SL/U2) 57.504.9055.0 100     Echipament   1. Montare șină 35, șină rotundă înălțime.7.5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1  Montare șină 35, șină rotundă înălțime.15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1 Șină de montare 32, șină G L = 2 m 9006 EN 50035 6-32 98.190.0000.0 1

versiune închisă   WK 6 SL/U   cordon sârmă V A EN 60 947-7-2/DIN VDE 0611T3 0,5-6 mm2 0,5-10 mm2 800V/8kV/3*   Date UL No. 22-8 AWG       Date CSA No. 20-8 AWG       Lățime construită după lungimea izolării 8 mm     12 mm Certificări
Tip Nr Catalog Buc. Conector de sârmă protecție, cu piciorul U culoare: galben / verde WK 6 SL/U 57.506.9055.0 100 Conector conductor de protecție EEx e cu piciorul Un W K6 SL/U2) 57.506.9055.0 100     Echipament   1. Montare șină 35, șină rotundă înălțime.7.5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1  Montare șină 35, șină rotundă înălțime.15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1 Șină de montare 32, șină G L = 2 m 9006 EN 50035 G-32 98.190.0000.0 1

versiune închisă   WK 10 SL/U   cordon sârmă/wielodrul V A EN 60 947-7-2/DIN VDE 0611T3 2,5-10 mm2 1,5-16mm2 800 V/8 kV/3*   Date UL No. 16-6 AWG       Date CSA No. 16-6 AWG       Lățime construită după lungimea izolării 10 mm     13mm Certificări
Tip Nr Catalog Buc. Conector de sârmă protecție, cu piciorul U culoare: galben / verde WKN 10 SL/U 57.510.9055.0 50 Conector conductor de protecție EEx e cu piciorul Un WKN 10 SL/U2) 57.510.9055.0 50     Echipament   1. Montare șină 35, șină rotundă înălțime.7.5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1  Montare șină 35, șină rotundă înălțime.15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1 Șină de montare 32, șină G L = 2 m 9006 EN 50035 G-32 98.190.0000.0 1

versiune închisă   WK 16 SL/U   cordon sârmă/wielodrut V A EN 60 947-7-2/DIN VDE 0611T3 4-16 mm2 1,5-25 mm2 800 V/8 kV/3*)   Date UL No. 12-4 AWG       Date CSA No. 14-4 AWG       Lățime construită după lungimea izolării 12 mm     15 mm Certificări
Tip Nr Catalog Buc. Conector de sârmă protecție, cu piciorul U culoare: galben / verde WKN 16 SL/U 57.516.9055.0 50 Conector conductor de protecție EEx e cu piciorul Un WKN 16 SL/U2) 57.516.9055.0 50     Echipament   1. Montare șină 35, șină rotundă înălțime.7.5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1  Montare șină 35, șină rotundă înălțime.15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1 Șină de montare 32, șină G L = 2 m 9006 EN 50035 G-32 98.190.0000.0 1

versiune închisă   WK 35 SL/U   cordon wielodrut V A EN 60 947-7-2/DIN VDE 0611T3 10-35mm2 10-50mm2 800 V/8 kV/3   Date UL No. 10-2 AWG       Date CSA No. 10-2 AWG       Lățime construită după lungimea izolării 16 mm     20 mm Certificări
Tip Nr Catalog Buc. Conector de sârmă protecție, cu piciorul U culoare: galben / verde WKN 35 SL/U 57.535.9055.0 20 Conector conductor de protecție EEx e cu piciorul Un WKN 35 SL/U2) 57.535.9055.0 20     Echipament   1. Montare șină 35, șină rotundă înălțime.7.5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1  Montare șină 35, șină rotundă înălțime.15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1 Șină de montare 32, șină G L = 2 m 9006 EN 50035 G-32 98.190.0000.0 1

Pentru conexiuni de conductor de protecție de peste 70 mm2, datorită capacității de transport curente, pot fi utilizate numai șine electrolitice de montaj din cupru.
versiune închisă   WK 70 SL/U   cordon wielodrut V A DIN VDE 0611 Teil 3/11.89, DIN VDE 0110/01.891 10-70 mm2 16-95 mm2 800V/8kV/3   Date UL         Date CSA         Lățime construită după lungimea izolării 24 mm
Tip Nr Catalog Buc. Conector de sârmă protecție, cu piciorul U culoare: galben / verde WKN 70 SL/U 57.570.9055.0   Conector conductor de protecție EEx e cu piciorul Un       Echipament   1. Montare șină 35, șină rotundă înălțime.7.5 mm L = 2 m    Montare șină 35, șină rotundă înălțime.15 mm L = 2 m 35x24x15 EN 50022 CU 98.380.0000.0 10 Șină de montare 32, șină G L = 2 m 9006 EN 50035 G-32 ECU 98.220.0000.0 10

Notă:

*) Valori nominale pentru conectorul adiacent prin intermediul aceleiași serii și dimensiuni
1) Conectorii EEx e necesită certificare. Se aplică datele relevante din certificat (de ex. 660V)
2) Certificare parțială pentru certificarea EExe II ASEV 91.1 B11638U
