Производитель: STEGO

Влажность и температурный преобразователь для использования в электрических шкафах

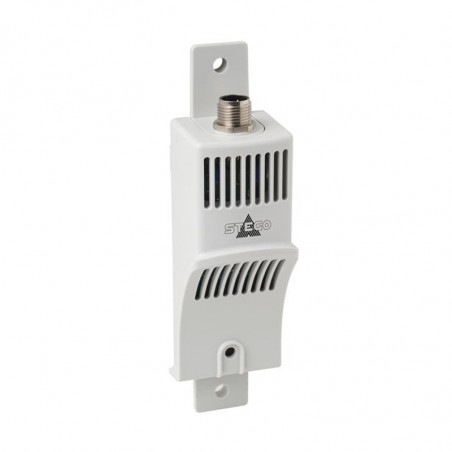

Интеллектуальный датчик CSS 014 | DC 24 В

  • Аналоговый интерфейс
  • Компактный
  • Простой монтаж – на DIN-рейку или винтами
  • Точный
  • Быстрое подключение (разъём M12)
  • Широкий диапазон измерения температуры и влажности
  • Универсальное применение (IEC 61010-1/DIN EN 61010-1)


Компактный интеллектуальный датчик CSS 014 регистрирует значения температуры и влажности и преобразует измеренные данные в стандартизированный аналоговый сигнал 4–20 мА. Обработанное значение сигнала может быть использовано или подвергнуто дальнейшей обработке устройством управления или мониторинга, например, ПЛК. SMART SENSOR CSS 014 может использоваться в самых разных областях, даже в суровых условиях окружающей среды.
Диапазон измерения температуры От -40 до +60 °C (от -40 до +140 °F) с погрешностью ±1 K
Диапазон измерения влажности От 0 до 100% относительной влажности с погрешностью ±4%1
Макс. время отклика 3 мин.
Допустимая внешняя нагрузка ≤ 500 Ом
Макс. Потребляемая мощность 1,8 Вт (обычно 0,4 Вт)
Подключение Круглая розетка M12, IEC 61076-2-101, 4-контактная,
вилка, код A, экранированная
Защита Защита от обратной полярности, короткого замыкания и перенапряжения
Монтаж DIN-рейка 35 мм, EN 60715 и винтовое крепление (M5)
Корпус Пластик UL94 V-0, светло-серый
Размеры 140 x 40 x 38 мм
Вес прибл. 50 г
Рабочее положение вертикальное (верхнее подключение)
Температура эксплуатации и хранения от -40 до +70 °C (от -40 до +158 °F) / от -40 до +85 °C (от -40 до +185 °F)
Влажность при эксплуатации и хранении макс. 90% отн. влажности (без конденсата)
Степень защиты и класс IP20 / III (SELV)
Сертификаты VDE и UL, файл № E500143 (соответствует IEC 61010-1/DIN EN 61010-1)
Примечания Другие интерфейсы и диапазоны измерений доступны по запросу
Схема расположения выводов



Пример подключения



Габаритный чертеж
