Hersteller: STEGO

Feuchtigkeits- und Temperaturwandler zur Verwendung in elektrischen Schränken

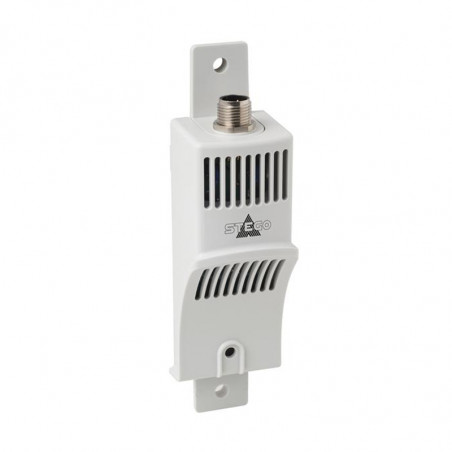

Smart Sensor CSS 014 | DC 24 V

  • Analoge Schnittstelle
  • Kompakt
  • Einfache Montage – DIN-Schiene oder Schrauben
  • Präzise
  • Schneller Anschluss (M12-Steckbuchse)
  • Breiter Temperatur- und Feuchtigkeitsmessbereich
  • Vielseitig einsetzbar (IEC 61010-1/DIN EN 61010-1)


Der kompakte SMART SENSOR CSS 014 erfasst Temperatur- und Feuchtigkeitswerte und wandelt die Messdaten in ein standardisiertes 4-20-mA-Analogsignal um. Der verarbeitete Signalwert kann von einer Steuer- oder Überwachungseinheit, z. B. einer SPS, verwendet oder weiterverarbeitet werden. Der SMART SENSOR CSS 014 kann in einer Vielzahl von Anwendungen eingesetzt werden, selbst unter rauen Umgebungsbedingungen.
Temperaturmessbereich -40 bis +60 °C (-40 bis +140 °F) ±1 K Toleranz
Feuchtigkeitsmessbereich 0 bis 100 % rF ±4 % rF Toleranz1
Max. Reaktionszeit 3 Min.
Zulässige externe Last ≤ 500 Ω
Max. Leistungsaufnahme 1,8 W (typischerweise 0,4 W)
Anschluss Rundbuchse M12, IEC 61076-2-101, 4-polig,
Stecker A, geschirmt
Schutzfunktionen Verpolungsschutz, Kurzschlussschutz, Überspannungsschutz
Montage 35-mm-DIN-Schiene, EN 60715 und Schraubmontage (M5)
Gehäuse UL94 V-0 Kunststoff, hellgrau
Abmessungen 140 x 40 x 38 mm
Gewicht ca. 50 g
Betriebslage vertikal (Anschluss oben)
Betriebs- und Lagertemperatur -40 bis +70 °C (-40 bis +158 °F) / -40 bis +85 °C (-40 bis +185 °F)
Betriebs- und Lagerfeuchtigkeit max. 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Schutzart und -klasse IP20 / III (SELV)
Zulassungen VDE- und UL-Datei Nr. E500143 (konform mit IEC 61010-1/DIN EN 61010-1)
Hinweise Weitere Schnittstellen und Messbereiche auf Anfrage erhältlich
Pinbelegung



Verbindungsbeispiel



Maßzeichnung
