Fabricant: STEGO

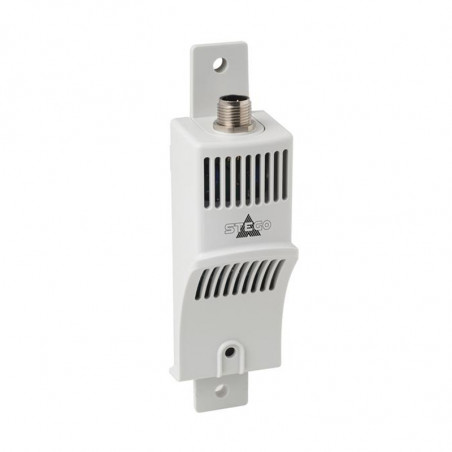

Transducteur d'humidité et de température pour une utilisation dans des armoires électriques

Capteur intelligent CSS 014 | 24 V CC

  • Interface analogique
  • Compact
  • Montage facile – rail DIN ou vis
  • Précis
  • Connexion rapide (connecteur M12)
  • Large plage de mesure de température et d'humidité
  • Utilisation polyvalente (IEC 61010-1/DIN EN 61010-1)


Le capteur intelligent CSS 014, compact, enregistre les valeurs de température et d'humidité et convertit les données mesurées en un signal analogique standardisé de 4 à 20 mA. La valeur du signal traité peut être utilisée ou traitée ultérieurement par une unité de contrôle ou de surveillance, par exemple un automate programmable. Le capteur intelligent CSS 014 peut être utilisé dans une grande variété d'applications, même dans des conditions environnementales difficiles.
Plage de mesure de la température -40 à +60 °C (-40 à +140 °F) ±1 K tolérance
Plage de mesure de l'humidité 0 à 100 % HR ±4 % HR tolérance1
Max. Temps de réponse 3 min.
Charge admissible (externe) ≤ 500 Ω
Max. Consommation électrique 1,8 W (0,4 W typiquement)
Connexion Prise M12 ronde, IEC 61076-2-101, 4 broches, mâle code A, blindée
Protections Protection contre l'inversion de polarité, les courts-circuits et les surtensions
Montage Montage sur rail DIN 35 mm, EN 60715 et fixation par vis (M5)
Boîtier Plastique UL94 V-0, gris clair
Dimensions 140 x 40 x 38 mm
Poids environ 50 g
Position de fonctionnement Verticale (connexion supérieure)
Température de fonctionnement et de stockage -40 à +70 °C (-40 à +158 °F) / -40 à +85 °C (-40 à +185 °F)
Humidité de fonctionnement et de stockage max. 90 % HR (sans condensation)
Degré de protection et classe IP20 / III (SELV)
Homologations Dossier VDE et UL n° E500143 (conforme à la norme IEC 61010-1/DIN EN 61010-1)
Remarques Autres interfaces et plages de mesure disponibles sur demande
Schéma de brochage



Exemple de connexion



Dessin coté
