Датчик тока ГО 12-СМЭ
Датчик тока ГО 12-СМЭ

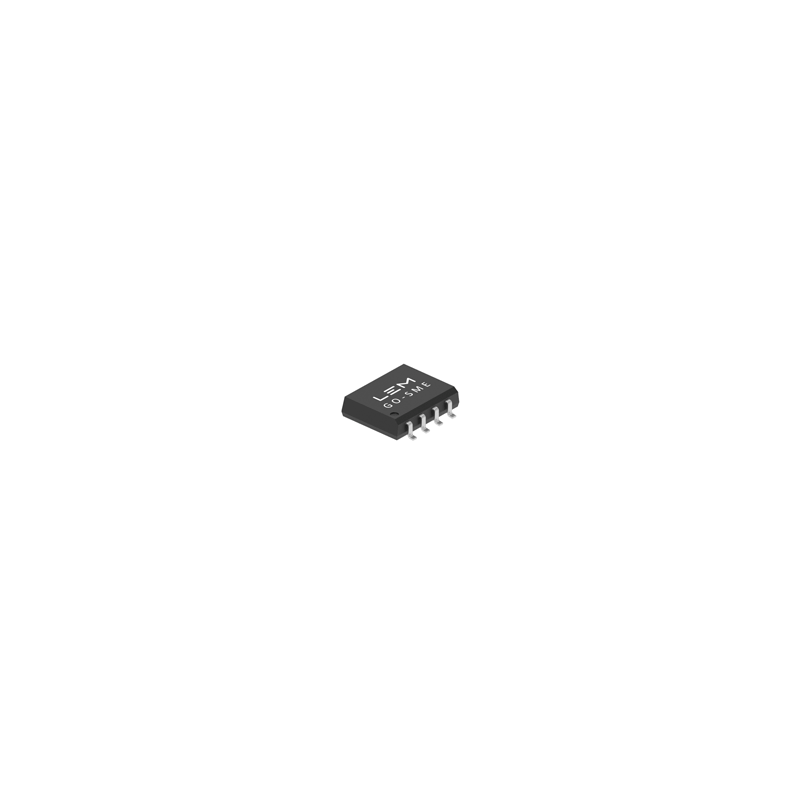

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: LEM

Датчик тока ГО 12-СМЭ

  • GO 12-SME
  • Точность 1.3
  • Номинальный ток (А) 12
  • Первичный сигнал [AC / AC+DC / DC] AC+DC
  • Напряжение питания [В] 5
  • Монтаж [THT / SMD / DIN / Панель / На первичную рейку] SMD
  • Приложение Возобновляемая энергия/Приводы/Автомобильные аккумуляторы/Автомобильный привод
  • Тип выходного сигнала [ток/напряжение] Напряжение
  • Минимальная рабочая температура [°C] -40
  • Максимальная рабочая температура [°C] 125
  • Частотная характеристика (-3 дБ) [кГц] 300
  • Петля обратной связи [открытая / закрытая] // технология Eta открыть

Технические характеристики

Описание

Серия GO-SME представляет собой интегрированный преобразователь тока LEM, предназначенный для измерения переменного и постоянного тока как в промышленных, так и в автомобильных системах. Технология дифференциального измерения позволяет преобразователю подавлять внешние помехи, создаваемые окружающей средой. Запатентованные алгоритмы компенсации деформации и температуры обеспечивают превосходную точность в широком диапазоне температур. Первичный проводник (контакты 1–4) имеет очень низкое электрическое сопротивление 0,9 мОм (типичное значение), что обеспечивает высокую эффективность и низкое рассеивание мощности. Преобразователь GO-SME способен измерять непрерывные токи от 20 до 50 А в широком диапазоне температур. Гальваническая развязка между первичной и вторичной обмотками устраняет необходимость в дополнительной изоляции, уменьшая общую площадь и стоимость системы.

Основные характеристики
  • Многодиапазонный преобразователь тока с разомкнутой петлей обратной связи: 50 А
  • Низкое электрическое сопротивление: 0,9 мОм
  • Два напряжения питания: 5 В или 3,3 В
  • Широкая полоса пропускания: 300 кГц
  • Отсутствие магнитного гистерезиса
  • Суммарная погрешность 1% в зависимости от температуры
  • Гальваническая развязка между первичной и вторичной обмотками с постоянным током 4 мм
  • Испытательное напряжение изоляции: 2400 В (среднеквадратичное значение)
  • Класс AEC-Q-100 1
Применение
  • Малогабаритные приводы
  • Инверторы для систем отопления, вентиляции и кондиционирования воздуха
  • Устройства
  • Солнечные инверторы
  • Электровелосипеды
  • Автомобили и промышленность
Технические характеристики
Параметр Значение
Рабочая температура -40÷125°C
Температура хранения Температура -40÷150°C
Максимальная температура перехода 165°C
Максимальный выходной ток 50 мА
Максимальный выходной ток источника 25 мА
Максимальное напряжение питания 8 В
Номинальное напряжение питания 3,3 / 5 В
Максимальное напряжение питания на других Контакты 6,5 В
Напряжение электростатического разряда (HBM) 2 кВ
Напряжение электростатического разряда (CDM) 500 В
Тепловое сопротивление между переходом и платой 15 К/Вт
Постоянная времени 1 с
Вес 0,07 г
Выходное напряжение -2÷2 В (для питания 5 В), -1,25 ÷ 1,25 В (для питания 3,3 В)
Внутреннее выходное сопротивление Uвых 1 Ом
Сопротивление первичной обмотки (при температуре TA=25 °C) 0,9 мОм
Номинальный первичный ток (среднеквадратичное значение) 12,12 А
Диапазон измерения первичного тока -30,3 ÷ 30,3 А
Внутреннее опорное напряжение 2,5 В
Номинальное Чувствительность 66 мВ/А
Погрешность чувствительности -1÷1%
