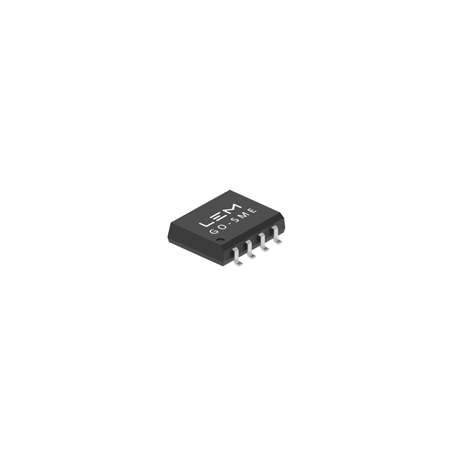

Stromwandler GO 12-SME
Stromwandler GO 12-SME

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: LEM

Stromwandler GO 12-SME

  • GO 12-SME
  • Genauigkeit 1.3
  • Nennstrom (A) 12
  • Primärsignal [AC / AC+DC / DC] AC+DC
  • Versorgungsspannung [V] 5
  • Montage [THT / SMD / DIN / Panel / Auf Hauptschiene] SMD
  • App Erneuerbare Energien/Antriebe/Automobilbatterien/Automobilantrieb
  • Ausgangssignaltyp [Strom/Spannung] Stromspannung
  • Minimale Betriebstemperatur [°C] -40
  • Maximale Betriebstemperatur [°C] 125
  • Frequenzgang (-3dB) [kHz] 300
  • Rückkopplungsschleife [offen / geschlossen] // Eta-Technologie offen

Technische Daten

Beschreibung

Die GO-SME-Serie ist ein integrierter LEM-Stromwandler zur Messung von Wechsel- und Gleichströmen in industriellen und automobilen Anwendungen. Dank Differenzialmesstechnik werden externe Feldstörungen in einer störanfälligen Umgebung unterdrückt. Patentierte Algorithmen zur Dehnungs- und Temperaturkompensation gewährleisten eine hervorragende Genauigkeit über einen weiten Temperaturbereich. Der Primärleiter (Pins 1 bis 4) weist einen sehr niedrigen elektrischen Widerstand von 0,9 mΩ (typisch) auf und sorgt so für einen hohen Wirkungsgrad und geringe Verlustleistung. Der GO-SME kann Dauerströme von 20 bis 50 A über einen weiten Temperaturbereich messen. Die galvanische Trennung zwischen Primär- und Sekundärwicklung macht zusätzliche Isolationsmaßnahmen überflüssig und reduziert so den Platzbedarf und die Systemkosten.

Hauptmerkmale
  • Mehrbereichs-Stromwandler für offene Schleife: 50 A
  • Niedriger elektrischer Widerstand von 0,9 mΩ
  • Dual-Versorgungsspannung: 5 V oder 3,3 V
  • Große Bandbreite: 300 kHz
  • Keine magnetische Hysterese
  • Gesamter Fehler von 1 % bei Temperaturabhängigkeit
  • Galvanische Trennung zwischen Primär- und Sekundärwicklung mit 4 mm dCl und dCp
  • 2400 V Effektivwert-Testspannung für die Isolation
  • AEC-Q-100 Klasse 1
Anwendungen
  • Klein Antriebe
  • Wechselrichter für Heizung, Lüftung und Klima
  • Geräte
  • Solarwechselrichter
  • Elektrofahrräder
  • Automobil und Industrie
Technische Daten Temperatur
Parameter Wert
Betriebstemperatur -40 bis 125 °C
Lagertemperatur -40 bis 150 °C
Maximale Sperrschichttemperatur 165 °C
Maximaler Dropout-Ausgangsstrom 50 mA
Maximaler Quellausgangsstrom 25 mA
Maximale Versorgungsspannung 8 V
Nennversorgungsspannung 3,3 / 5 V
Maximale Versorgungsspannung an anderen Pins 6,5 V
Elektrostatische Entladungsspannung (HBM) 2 kV
Elektrostatische Entladungsspannung (CDM) 500 V
Wärmewiderstand zwischen Sperrschicht und Platine 15 kW/W
Zeitkonstante 1 s
Gewicht 0,07 g
Ausgangsspannung -2 bis 2 V (bei 5 V Versorgungsspannung), -1,25 bis 1,25 V (bei 3,3 V Versorgungsspannung)
Ausgangsinnenwiderstand Uout 1 Ω
Primärwiderstand (bei einer Temperatur von TA = 25 °C) 0,9 mΩ
Effektivwert des Primärstroms 12,12 A
Primärstrom-Messbereich -30,3 bis 30,3 A
Interne Referenzspannung 2,5 V
Nennempfindlichkeit 66 mV/A
Empfindlichkeit Fehler -1÷1%
