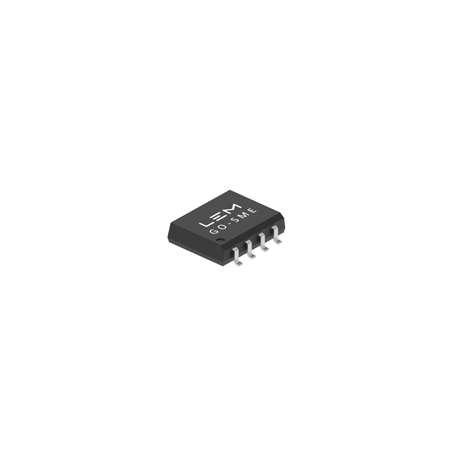

Перетворювач струму GO 12-SME
Перетворювач струму GO 12-SME

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

please use latin characters

Producent: LEM

Перетворювач струму GO 12-SME

  • GO 12-SME
  • Точність 1.3
  • Номінальний струм (А) 12
  • Основний сигнал [AC / AC+DC / DC] AC+DC
  • Напруга живлення [В] 5
  • Монтаж [THT / SMD / DIN / панель / на первинну рейку] SMD
  • Додаток Відновлювана енергія/Приводи/Автомобільні акумулятори/Автомобільний привід
  • Тип вихідного сигналу [струм/напруга] напруга
  • Мінімальна робоча температура [°C] -40
  • Максимальна робоча температура [°C] 125
  • Частотна характеристика (-3 дБ) [кГц] 300
  • Петля зворотного зв'язку [відкрита / закрита] // технологія Eta ВІДЧИНЕНО

Технічні характеристики

Опис

Серія GO-SME – це інтегрований перетворювач струму LEM, призначений для вимірювання змінного та постійного струму як у промисловому, так і в автомобільному застосуванні. Технологія диференціального зондування дозволяє перетворювачу відхиляти зовнішні польові перешкоди від навколишнього середовища. Запатентовані алгоритми компенсації деформації та температури використовуються для досягнення чудової точності в широкому діапазоні температур. Первинний провідник (виводи 1–4) має дуже низький електричний опір 0,9 мОм (типово), що забезпечує чудову ефективність та низьку розсіювання потужності. GO-SME здатний вимірювати безперервні струми від 20 до 50 А в широкому діапазоні температур. Гальванічна розв'язка між первинною та вторинною обмотками усуває необхідність у будь-якій додатковій ізоляції, зменшуючи загальну займану площу та вартість системи.

Основні характеристики
  • Багатодіапазонний перетворювач струму з розімкнутим контуром: 50 А
  • Низький електричний опір 0,9 мОм
  • Подвійна напруга живлення 5 В або 3,3 В
  • Широка смуга пропускання: 300 кГц
  • Відсутність магнітного гістерезису
  • Загальна похибка 1% з температурою
  • Гальванічна розв'язка між первинною та вторинною обмотками з 4 мм dCl та dCp
  • Випробувальна напруга ізоляції 2400 В RMS
  • AEC-Q-100 Grade 1
Застосування
  • Малі приводи
  • Опалювально-вентиляційні системи Інвертори
  • Пристрої
  • Сонячні інвертори
  • Електровелосипеди
  • Автомобільне та промислове обладнання
Технічні дані
Параметр Значення
Робоча температура -40÷125°C
Температура зберігання -40÷150°C
Максимальна точка з'єднання Температура 165°C
Максимальний вихідний струм падіння 50 мА
Максимальний вихідний струм джерела 25 мА
Максимальна напруга живлення 8 В
Номінальна напруга живлення 3,3 / 5 В
Максимальна напруга живлення на інших контактах 6,5 В
Напруга електростатичного розряду (HBM) 2 кВ
Напруга електростатичного розряду (CDM) 500 В
Термічний опір між переходом та платою 15 К/Вт
Постійна часу 1 с
Вага 0,07 г
Вихідна напруга -2÷2 В (для живлення 5 В), -1,25÷1,25 В (для живлення 3,3 В)
Внутрішній вихідний опір Uout 1Ω
Опір первинної обмотки (за температури TA=25°C) 0,9 мОм
Номінальний первинний струм (RMS) 12,12 А
Діапазон вимірювання первинного струму -30,3÷30,3 А
Внутрішня опорна напруга 2,5 В
Номінальна чутливість 66 мВ/А
Чутливість Помилка -1÷1%
