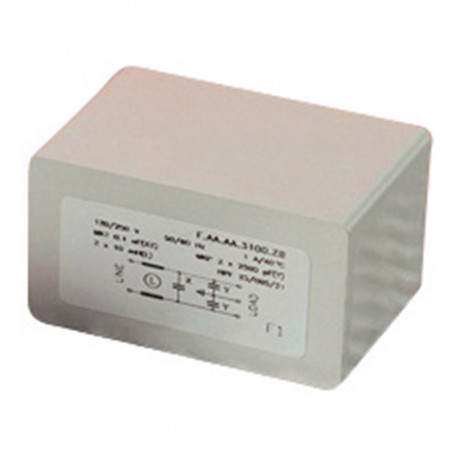

Противопомеховые фильтры LC-RFI для печатных плат – серия F.AM.AV
  • Противопомеховые фильтры LC-RFI для печатных плат – серия F.AM.AV

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Arcotronics

Противопомеховые фильтры LC-RFI для печатных плат – серия F.AM.AV

Технические данные:
Номинальное напряжение(UR):
250V 50/60HZ
Номинальный ток (IN):
определённый для температуры окружающей среды 40°C
Ток утечки (IL):
максимальная величина при 220V, 50Hz
Испытание напряжения (2с):
линия-земля 3000 VDC или 1800 VAC

линия-линия 1700 VDC
Климатическая категория:
HPF (25/85/21)
Диапазон температуры:
от -25°C до 85°C

Тип IR
[A]
L1
[mH]
L2
[mH]
Cx1
[pF]
Cx2
[pF]
Cy1
[pF]
Cy2
[pF]
IL
[mA]
R
[MΩ]
Схема
F.AM.AV.3600.ZC010 16 2x 1     0,6 2x2500   2x0,23 1 A
F.AM.AV.3600.ZI.010 16 2x 1     0,6 2x6800   2x0,62 1 A
F.AM.AV.3940.ZA 3,3 2x 13   0,47 0,47 2x6800   2x0,62 0,33 B
F.AM.AV.3940.ZB.001 3,3 2x 13 2x1 0,47 0,47 2x6800 2x1000 2x0,72 0,68 C

Схема A


Схема B


Схема C


Габариты [мм] и выводы

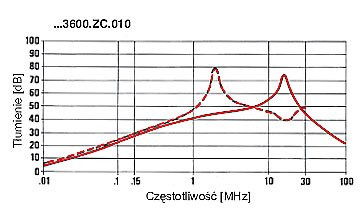

Характеристики – затухание
..................симметричный (линия-линия)
_________асимметричный (линия-земля)
