Произвођач: Arcotronics

Interferencija LC-RFI filteri za PCB - F.AM.AV

Električni podaci
Nominalni napon(UR):
250V 50/60HZ
Nominalna struja (IN):
na sobnoj temperaturi 40°C
Struja curenja (IL):
maksimalna vrijednost na  220V, 50Hz
Ispitivanje napona (2s):
linija - zemlja 3000 VDC or 1800 VAC

line - line 1700 VDC
Klimatska kategorija
HPF (25/85/21)
Područje temperature
-25°C - 85°C

Tip IR
[A]
L1
[mH]
L2
[mH]
Cx1
[pF]
Cx2
[pF]
Cy1
[pF]
Cy2
[pF]
IL
[mA]
R
[MΩ]
Scheme
F.AM.AV.3600.ZC010 16 2x 1     0,6 2x2500   2x0,23 1 A
F.AM.AV.3600.ZI.010 16 2x 1     0,6 2x6800   2x0,62 1 A
F.AM.AV.3940.ZA 3,3 2x 13   0,47 0,47 2x6800   2x0,62 0,33 B
F.AM.AV.3940.ZB.001 3,3 2x 13 2x1 0,47 0,47 2x6800 2x1000 2x0,72 0,68 C

Scheme A


Scheme B


Scheme C

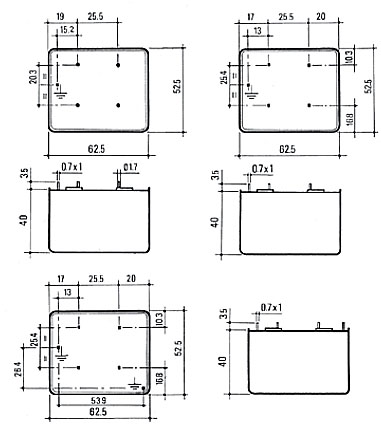

Dimenzije [mm] i terminali


Karakteristike - prigušenje
.................. simetrično (linija - linija)
_________asimetrično (linija - zemlja)
