Производитель: Phase 3 Connectors ltd

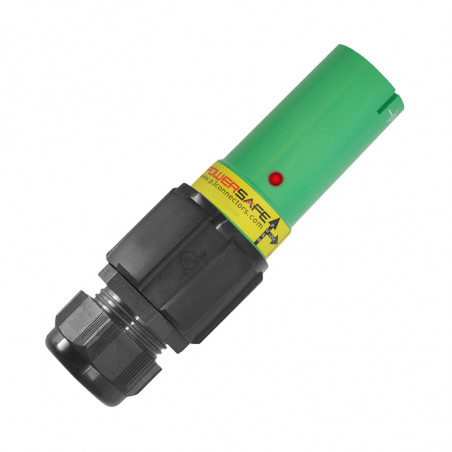

PowerSafe - разъемы PowerLock

Надежные разъемы Powerlock

Разъемы типа Powerlock применяются для передачи больших токов (до 800А) к мобильным устройствам. Чаще всего их используют в генераторах, распределительных щитах, трансформаторах, а также в ветровых и солнечных электростанциях. Разъемы Powerlock имеют механическую защиту и цветовую кодировку, чтобы предотвратить ошибки при подключении проводов. Изолированные контакты гнезда и вилки предотвращают случайное прикосновение к токоведущим частям.

Преимущества использования разъемов Powerlock

  • максимальный рабочий ток 800А
  • цветовая кодировка и механическая защита для предотвращения ошибок при подключении проводов
  • огнестойкие (UL94-V0)
  • блокирующий механизм, предотвращающий случайное отключение под нагрузкой
  • изолированные контакты гнезда и вилки предотвращают случайное прикосновение к токоведущим частям
  • степень защиты IP67
  • возможность подключения жил от 25 мм² до 300 мм² с выбором обжимного или винтового зажима
  • многоконтактная контактная поверхность
  • корпус с высокой ударопрочностью
  • высокая температурная стойкость используемых материалов
  • интегрированная система снятия напряжений с кабеля
  • кабельные вводы соответствуют метрическим стандартам
  • для монтажа не требуются специальные инструменты
  • резиновая рукоятка облегчает соединение и защищает от ударов
  • резиновые защитные крышки для защиты отключенных разъемов от влаги, грязи и истирания



Технические характеристики

Количество контактов 1
Рабочий ток До 800А
Импульсный ток 75кА
Ток короткого замыкания До 35,5кА
Подключение жилы От 25 мм² до 300 мм²
Тип зажима Винтовой или обжимной
Метод соединения Байонетный замок
Рабочее напряжение 1000 В перем. тока
Максимальное напряжение заземления 2 кВ перем. тока / 3 кВ пост. тока
Пробивное напряжение 9,5 кВ пост. / перем. тока
Сопротивление изоляции >5МОм
Степень защиты IP67
Защита от поражения электрическим током IP2X
Горючесть UL94-V0
Количество циклов включения/выключения >500
Материал корпуса Термопластичный материал с высокой термостойкостью
Покрытие контактов Серебро



Международные стандарты цветового кодирования (цвет разъема)

Регион E N L1 L2 L3
Европа и Великобритания (гармонизированное) Зеленый Синий Коричневый Черный Серый
Великобритания (традиционное) Зеленый Черный Красный Желтый Синий
Австралия Зеленый Черный Красный Белый Синий
США Зеленый Белый Черный Красный Синий

Тип Обозначение провода Цвет Тип разъема Сечение провода Кабельный ввод - диапазон диаметров
LS = переносная розетка
LD = переносная вилка
PS = панельная розетка
PD = панельная вилка		 E = защитный провод
N = нейтральный провод
1 = фазовый провод 1
2 = фазовый провод 2
3 = фазовый провод 3		 GN = зеленый
BL = синий
BN = коричневый
BK = черный
GY = серый
R = красный
Y = желтый
W = белый		 S = винтовой зажим
C = обжимной зажим
T5 = панельный монтаж 500А
T8 = панельный монтаж 800А		 120 = 120мм²
150 = 150мм²
185 = 185мм²
240 = 240мм²
300 = 300мм²		 M40S = 15 - 23мм
M40A = 19 - 28мм
M40B = 22 - 32мм
M50 = 30 - 38мм

Powerlock- technical diagrams

В нашем ассортименте вы также найдете шинные разъемы.

Читайте также:
Как безопасно отключать разъемы POWERSAFE (POWERLOCK)
5 лучших методов монтажа разъемов POWERSAFE (POWERLOCK)

Меньше
Читать больше
