Producent: Phase 3 Connectors ltd

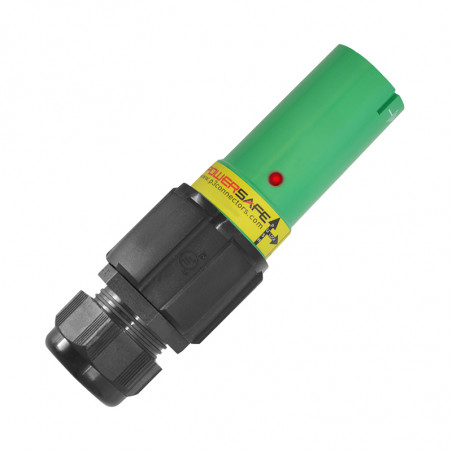

PowerSafe - Coallock Connector

Надійні роз'єми Powerlock

Роз'єми типу Powerlock використовуються для передачі великих струмів (до 800A) до мобільних пристроїв. Найчастіше їх застосовують у генераторах, розподільних щитах, трансформаторах, а також у вітрових та сонячних електростанціях. Роз'єми Powerlock мають механічний захист та кольорове кодування, щоб запобігти помилкам при підключенні проводів. Ізольовані контакти гнізда та вилки запобігають випадковому дотику до частин під напругою.

Переваги використання роз'ємів Powerlock

  • максимальний робочий струм 800A
  • кольорове кодування та механічний захист для уникнення помилок при підключенні проводів
  • вогнестійкість (UL94-V0)
  • механізм блокування, що запобігає випадковому розмиканню під навантаженням
  • ізольовані контакти гнізда та вилки, що виключають випадковий дотик до частин під напругою
  • ступінь захисту IP67
  • можливе підключення жил від 25мм² до 300мм² із вибором затиску — обтискний або гвинтовий
  • багатоточкова контактна поверхня
  • корпус з високою ударостійкістю
  • висока температурна стійкість використаних матеріалів
  • інтегрована система усунення напруги на проводі
  • кабельні вводи відповідно до метричної норми
  • для монтажу не потрібні спеціальні інструменти
  • гумова ручка для зручності з'єднання та захисту від ударів
  • гумові захисні ковпачки для захисту відключених роз'ємів від вологи, бруду та стирання



Технічні дані

Кількість контактів 1
Робочий струм До 800A
Імпульсний струм 75kA
Струм короткого замикання До 35,5kA
Підключення жил Від 25мм² до 300мм²
Тип затиску Гвинтовий або обтискний
Метод з'єднання Штекерна блокада
Робоча напруга 1000V AC
Максимальна напруга заземлення 2kV AC / 3kV DC
Напруга пробою 9,5kV DC / AC
Опір ізоляції >5MΩ
Ступінь захисту IP67
Захист від ураження електричним струмом IP2X
Вогнестійкість UL94-V0
Кількість циклів включення/виключення >500
Матеріал корпусу Високотемпературний термопластик
Покриття контактів Срібло



Міжнародні стандарти кольорового кодування (колір роз'єму)

Регіон E N L1 L2 L3
Європа та Велика Британія (узгоджене) Зелений Синій Коричневий Чорний Сірий
Велика Британія (традиційне) Зелений Чорний Червоний Жовтий Синій
Австралія Зелений Чорний Червоний Білий Синій
США Зелений Білий Чорний Червоний Синій

Тип Позначення проводу Колір Тип роз'єму Перетин проводу Кабельний ввід – діапазон діаметрів
LS = переносна розетка
LD = переносна вилка
PS = панельна розетка
PD = панельна вилка		 E = захисний провідник
N = нульовий провідник
1 = фазовий провідник 1
2 = фазовий провідник 2
3 = фазовий провідник 3		 GN = зелений
BL = синій
BN = коричневий
BK = чорний
GY = сірий
R = червоний
Y = жовтий
W = білий		 S = гвинтовий затиск
C = обтискний затиск
T5 = панельний монтаж 500A
T8 = панельний монтаж 800A		 120 = 120мм²
150 = 150мм²
185 = 185мм²
240 = 240мм²
300 = 300мм²		 M40S = 15 - 23мм
M40A = 19 - 28мм
M40B = 22 - 32мм
M50 = 30 - 38мм

Powerlock- technical diagrams
