Gamintojas: Phase 3 Connectors ltd

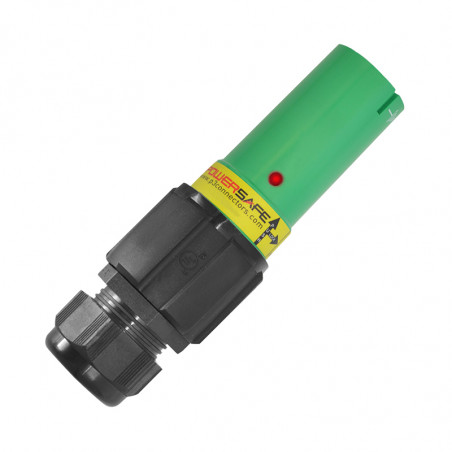

Powerlock jungtys

Patikimi Powerlock jungtys

Powerlock tipo jungtys naudojamos didelės srovės (iki 800A) perdavimui mobiliems įrenginiams. Jas dažniausiai naudoja generatoriuose, paskirstymo skydinėse, transformatoriuose bei vėjo ir saulės elektrinėse. Powerlock jungtys turi mechaninę apsaugą ir spalvinį kodavimą, kad būtų išvengta klaidų prijungiant laidus. Izoliuoti lizdo ir kištuko kontaktai apsaugo nuo netyčinio elektros dalių prisilietimo.

Powerlock jungčių privalumai

  • maksimali darbinė srovė – 800A
  • spalvinis kodavimas ir mechaninė apsauga klaidoms prijungiant laidus išvengti
  • nedegios medžiagos (UL94-V0)
  • užraktas, neleidžiantis atsitiktinai atjungti esant apkrovai
  • izoliuoti lizdo ir kištuko kontaktai apsaugo nuo netyčinio prisilietimo prie įtampos
  • apsaugos laipsnis IP67
  • galimas laidų prijungimas nuo 25mm² iki 300mm², pasirinkimas tarp spaustukinio ir varžtinio gnybto
  • daugiataškė kontakto paviršiaus konstrukcija
  • atsparus smūgiams korpusas
  • aukšta naudojamų medžiagų temperatūros atsparumas
  • integruota sistema, mažinanti įtempimą laiduose
  • kabelių įvadų diametrai atitinka metrinę normą
  • montavimui nereikalingi specialūs įrankiai
  • guminė rankena jungties sujungimui palengvinti ir apsaugai nuo smūgių
  • guminiai apsauginiai dangteliai, apsaugantys atjungtas jungtis nuo drėgmės, dulkių ir trinimosi



Techniniai duomenys

Kontaktų skaičius 1
Darbinė srovė Iki 800A
Trumpalaikė srovė 75kA
Trumpojo jungimo srovė Iki 35,5kA
Laido prijungimas Nuo 25mm² iki 300mm²
Gnybto tipas Varžtinis arba spaustukinis
Jungimo būdas Įstatymo užraktas
Darbinė įtampa 1000V AC
Maksimali įžeminimo įtampa 2kV AC / 3kV DC
Srovės pramušimo įtampa 9,5kV DC / AC
Izoliacijos varža >5MΩ

Apsaugos laipsnisIP67Apsauga nuo elektros smūgioIP2XDegumasUL94-V0Jungimo/išjungimo ciklų skaičius>500KorpusasAukštos temperatūros termoplastikasKontaktų dangaSidabras



Tarptautiniai spalvų kodavimo standartai (jungties spalva)

Regionas E N L1 L2 L3
Didžioji Britanija (tradicinė) Žalia Mėlyna Ruda Juoda Pilka
Europa ir Didžioji Britanija (harmonizuota) Žalia Juoda Raudona Geltona Mėlyna
Australija Žalia Juoda Raudona Balta Mėlyna
JAV Žalia Balta Juoda Raudona Mėlyna

Tipas Laido žymėjimas Spalva Jungties tipas Laido skerspjūvis Kabelio įvado diametrų diapazonas
LS = nešiojama lizdas
LD = nešiojamas kištukas
PS = panelinis lizdas
PD = panelinis kištukas		 E = apsauginis laidas
N = neutralus laidas
1 = fazinis laidas 1
2 = fazinis laidas 2
3 = fazinis laidas 3		 GN = žalia
BL = mėlyna
BN = ruda
BK = juoda
GY = pilka
R = raudona
Y = geltona
W = balta		 S = varžtinis gnybtas
C = spaustukas
T5 = panelinis montavimas 500A
T8 = panelinis montavimas 800A		 120 = 120mm2
150 = 150mm2
185 = 185mm2
240 = 240mm2
300 = 300mm2		 M40S = 15 - 23mm
M40A = 19 - 28mm
M40B = 22 - 32mm
M50 = 30 - 38mm

Mūsų asortimente taip pat rasite bėginius jungtis.
