Выключатель безопасности/ двери безопасности SNO 4003K
  • Выключатель безопасности/ двери безопасности SNO 4003K

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Wieland Polska: złącza, przekaźniki bezpieczeństwa i podzespoły

Безопасные реле / ​​SNO 4003K Защитная дверь

Основное оборудования для одноканального управления выключателя безопасности или гейта безопасности.
• категория приостановления 0 в соотв. с EN 60204-1
• применения до категории 2 в соотв. с EN 954-1
• категория оборудования: 4 в соотв. с EN 954-1
• ручной или автоматический запуск
• 3 запускные цепи, 1 сигнализационная цепь
• цепь обратной связи для контроля наружных контактов

Применение
• защита людей и машин
• для немедленного снятия питания – категория приостановления 0
• контроль выключателей безопасности
• контроль барьеров безопасности
• защита в технике безопасности работы.

Функции
Одноканальное реле безопасности для применения при выключателе безопасности в соотв. с EN 60204-1, это оборудование во время каждого цикла включи/выключи проводит авто-контроль. Оснащено контактами с вынужденным действием. Оборудование оснащено двумя входами повторного запуска Y2 (без контроля повторного запуска) или Y3 (с контролем повторного запуска). После нажима кнопки повторного запуска (на Y1 - Y3) или автоматически (мостик Y1 - Y2) оба реле K1 и K2 приводятся в действие. Потом они проходят через собственные контакты и автоматически блокируются, когда между зажимом A1 и питающим напряжением возникнет электрическое соединение (выключатель безопасности или конечный выключатель). После этой фазы включения запускные цепи закрываются, сигнализационная цепь открывается. После приостановления электрического соединения между зажимом A1 и питающим напряжением, запускные цепи открываются, сигнализационная цепь закрывается. Состояние автоблокировки обоих каналов сигнализируется зеленым светодиодом K1, K2. Второй зеленый светодиод показывает питающее напряжение. Возможно применение оборудования для выключения безопасности 0 (EN 60204-1). Оборудование соответствует категории 4 части связанной с контролем безопасности (EN 954-1).

Рекомендации по соответствующему применению

Оборудование предназначено для контроля датчиков безопасности (напр. выключателей безопасности, дифференциальных выключателей), которые являются частью систем безопасности и предназначены для защиты людей, материалов и машин.
• категория безопасности в соотв. с EN 954-1 зависит от наружных соединений, выбора датчика безопасности и их размещения на машине.
• для дублирования запускных цепей можно применять расширяющее оборудование или наружные реле с принужденными контактам.
• оборудование и контакты должны быть защищены максимально до 8 A.
• перед нажимом кнопки повторного запуска, цепь выключателя должна быть закрыта.
• при подключению магнитных выключателей с магнитоуправляемыми контактами или датчиками с полупроводниками, следует обратить внимание на входной пиковый ток (смотри технические данные).
• оборудование должно быть встроено в ящик со степенью защиты минимум IP 54.
• в случае питания AC одноканального управления следует обратить внимание на максимальную длину провода в схеме безопасности датчиков (смотри рекомендации касательно длины проводов и технические данные).

Ознакомьтесь также, пожалуйста, с информацией от ваших профсоюзов!

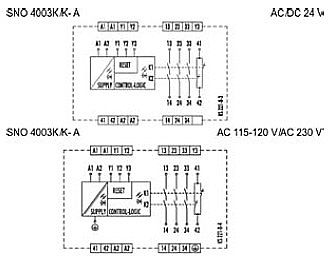

Схема соединений
Рекомендации относительно длины проводов

Максимальная длина проводов входных цепей при номинальном напряжению

сечение проводов 1,5 mm2
емкость 150 nF/km
сопротивление 28 Ω/km
температура +25 °C
схема переменного тока, непараллельного, максимальная длина l: 1km


Ввод тока - максимальная длина ввода тока lS и максимальная емкость провода CL зависят от питающего напряжения UB:
UB 115 230 V
CL 37,5 nF 7,5 nF
lS 250m 50 m

Замечание:
Нельзя превышать максимальной величины емкости кабеля CL. Иначе оборудование будет неправильно реагировать.


Характеристика оборудования/ номер
тип номинальное напряжение зажимы номер шт./упак..
SNO 4003K AC/DC 24 V 50 - 60 Hz постоянные винтовые зажимы R1.188.0400.1 1
  AC 115 - 120 V 50 - 60 Hz постоянные винтовые зажимы R1.188.0880.1 1
  AC 230 V 50 - 60 Hz постоянные винтовые зажимы R1.188.0890.1 1
SNO 4003K-A AC/DC 24 V 50 - 60 Hz штепсельные винтовые зажимы R1.188.0500.1 1
  AC 115 - 120 V 50 - 60 Hz штепсельные винтовые зажимы R1.188.0900.1 1
  AC 230 V 50 - 60 Hz штепсельные винтовые зажимы R1.188.0910.1 1

Технические данные SNO 4003K
функции в соотв. с EN 60204-1
реле безопасности, выключатель безопасности
изображение функций
2 диоды LED, зеленые
диаграмма функций
FD 221-3-1 W, FD 221-3-2 W
питательные цепи

прибор с номинальным напряжением AC/DC 24 V
 мин. тип макс.
диапазон рабочего напряжения
 AC/DC 20,4 V AC/DC 24 V AC/DC 26,4 V
остаточная пульсация DC
2,4 Vss
потребление мощности DC
 - 1,3 W 1,6 W
потребление мощности AC
 - 1,8 W/3,2 VA 2,2 W/3,9 VA
номинальная частота AC
 50 Hz   60Hz
удар входного тока (A1)
 - - 1,7 A
номинальный короткозамкнутый ток
 - 1400 mA -
время срабатывания/время возврата
 2 s/3 s
защита управляющих схем
резистор PTC
гальваническая развязка, питающие схемы - управляющие схемы
нет
оборудование с номинальным напряжением AC 115-120 V/AC 230 V

диапазон рабочего напряжения UN = AC 115-120 V
 AC 93,5 V AC 115-120 V AC 132 V
диапазон рабочего напряжения UN = AC 230 V
 AC 195 V AC 230 V AC 253 V
потребление мощности
 - 2,0 W/2,3 VA 2,4 W/2,8 VA
номинальная частота AC
 50 Hz   60Hz
длина поводов для датчиков безопасности
(параллельные передачи проводов, смотри рекомендации по проводке проводов)
защита управляющих схем
трансформатор с защитой от короткого замыкания
гальваническая развязка, питающие схемы - управляющие схемы
да
управляющие схемы

сопротивление провода в Y1-Y2 или Y1-Y3 (при UN питающего напряжения)
 - - 70 Ω
номинальное выходное напряжения для питания входа Y2
   DC 24 V -
напряжение холостого хода
 - - DC 40 V
номинальный ток/удар тока (входы Y2, Y3)
   - 90 mA/1500 mA
время срабатывания tR (K1, K2)
 - 60 ms 80 ms
время срабатывания tA1 (оборудование с номинальным напряжением AC 115-120 V/AC 230 V)
 - 180 ms 300 ms
время срабатывания tA1 (оборудование с номинальным напряжением AC/DC 24 V)
 - 40 ms 60 ms
время срабатывания tA2
   40 ms 60 ms
минимальное время включения tM1(Y2)
 tA1 - -
минимальное время включения tM2(Y3)
 tA2   -
время возврата tW
 - - 200 ms
время состояния готовности tB
     300 ms
выходные схемы

оснащение контактов
3 запускные цепи контактов (замыкающие), 1 сигнализационная цепь (размыкающая)
переключаемое напряжение UN
AC/DC 230 V
максимальный ток IN на токовую цепь замыкающая/размыкающая
8 A/5 A
сумма токов всех цепей оборудования для напряжения AC/DC 24 V
12 A
сумма токов всех цепей оборудования для напряжения AC 115-120 V/AC 230 V
8A
категория применения в соотв. с EN 60947-5-1 360 h-1
3600 h-1
AC-15: Ue 230 V, Ie 4 A / DC-13: Ue 24 V, Ie 4 A
AC-15: Ue 230 V, Ie 3 A / DC-13: Ue 24 V, Ie 2,5 A
защита от короткого замыкания, максимальный предохранитель
6 A класса gG или защита типа B или C
защита от короткого замыкания, предохранитель
макс. 8A
механическая прочность
10x106 переключений
общие данные

длина пути тока утечки и изоляционный промежуток между цепями
в соотв. с EN 60664-1
в соотв. с версией оборудования, смотри гальваническую развязку схем питания
категория перенапряжений
III
номинальная прочность напряжения
4 kV
измерительное напряжение
AC 300 V
испытательное напряжение
2 kV
уровень помех: внутри/снаружи
2/3
степень защиты в соотв. с DIN EN 60529 (корпус/зажимы)

температура окружающей среды, рабочий диапазон
-25 - +55 °C/-25 - +75 °C
чертеж
K 4-1 (винтовые зажимы /K 4-2 (штепсельные зажимы)
сечения проводов стренга/проволока
стренга с зажимной втулкой
2x0,14 - 0,75 mm2/1x0,14 - 2,5 mm2
1x0,25 - 2,5 mm2/2x0,25 - 0,5 mm2
допустимый момент
0,5 - 0,6 Nm
вес оборудования с номинальным напряжением AC/DC 24V
0,20 kg
вес оборудования с номинальным напряжением AC 115-120 V/AC 230 V
 - 0,25kg
