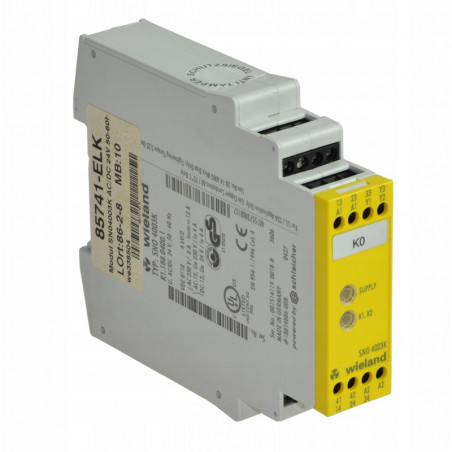

Przekaźniki bezpieczeństwa / drzwi bezpieczeństwa SNO 4003K

Urządzenie podstawowe do sterowania jednokanałowego wyłącznika bezpieczeństwa lub drzwi bezpieczeństwa.


Charakterystyka

  • kategoria stopu 0 według EN 60204-1
  • zastosowanie do kategorii 2 według EN 954-1
  • kategoria urządzenia: 4 według EN 954-1
  • start manualny lub automatyczny
  • 3 tory aktywujące, 1 tor sygnalizacyjny
  • obwód sprzężenia zwrotnego do nadzoru zewnętrznych styczników


Zastosowanie

  • ochrona osób i maszyn
  • do bezzwłocznego zdjęcia zasilania – kategoria stopu 0
  • nadzór nad wyłącznikami bezpieczeństwa
  • nadzór nad osłonami bezpieczeństwa
  • zabiegi ochronne w technice bezpieczeństwa pracy


Funkcje

Jednokanałowy przekaźnik bezpieczeństwa do zastosowania przy wyłączniku bezpieczeństwa zgodnie z normami EN 60204-1, urządzenie to testuje się samo przy każdym cyklu wył/zał. Wyposażony w styki o prowadzeniu wymuszonym.

Urządzenie ma dwa wejścia reset Y2 (bez nadzoru reset) lub Y3 (z nadzorem reset). Po uruchomieniu przycisku reset (na Y1 - Y3) lub automatycznie (mostek Y1 - Y2) obydwa przekaźniki K1 i K2 zostaną wysterowane. Później przechodzą przez własne styki w pozycję samopodtrzymującą, kiedy pomiędzy zaciskiem A1 i napięciem zasilającym pojawi się połączenie elektryczne (wyłącznik bezpieczeństwa lub krańcowy). Po tej fazie załączania tory aktywujące są zamknięte, a tor sygnalizacyjny otwarty. Po przerwaniu połączenia elektrycznego pomiędzy zaciskiem A1 i napięciem zasilającym tory aktywujące zostaną otwarte, a tor sygnalizacyjny zamknięty. Stan wzbudzenia (samopodtrzymanie) obydwu kanałów będzie sygnalizowane przez zieloną diodę LED K1, K2. Druga zielona dioda LED wskazuje przyłożenie napięcia zasilającego.

Możliwe zastosowanie urządzenia do wyłączenia bezpieczeństwa kategorii stopu 0 (EN 60204-1). Urządzenie odpowiada kategorii 4 części związanej z kontrolą bezpieczeństwa (EN 954-1).



Wytyczne (odpowiednie użycie)

Przekaźnik przeznaczone do nadzoru nad czujnikami bezpieczeństwa (np. wyłącznikami bezpieczeństwa, wyłącznikami różnicowymi), które jako części systemów bezpieczeństwa są przeznaczone do ochrony ludzi, materiałów i maszyn.

  • kategoria bezpieczeństwa według EN 954-1 zależy od zewnętrznych połączeń, wyboru czujników bezpieczeństwa i rozmieszczenia ich na maszynie.
  • w celu powielenia torów aktywujących można zastosować urządzenia rozszerzeń lub zewnętrzne przekaźniki ze stykami wymuszanymi.
  • urządzenie i styki muszą być zabezpieczone do maksymalnie 8 A.
  • przed aktywacją przyciskiem reset, łańcuch wyłącznika musi być zamknięty.
  • przy połączeniu wyłączników magnetycznych kodowanych lub czujników z wyjściami półprzewodnikowymi należy zwrócić uwagę na wejściowy prąd szczytowy (zobacz Dane techniczne).
  • system bezpieczeństwa musi zostać wbudowany w skrzynkę rozdzielczą o stopniu ochrony przynajmniej IP 54.
  • przy zasilaniu AC i sterowaniu jednokanałowym należy zwrócić uwagę na maksymalną długość przewodu w obwodzie bezpieczeństwa czujników (zobacz wytyczne dotyczące długości przewodów i dane techniczne).

Prosimy zapoznać się również z informacjami Państwa stowarzyszeń zawodowych!



Wytyczne dotyczące długości przewodów

Maksymalna długość przewodów obwodów wejściowych przy napięciu znamionowym:


Przekrój 1,5 mm2
Pojemność 150 nF/km
Rezystancja 28 Ω/km
Temperatura +25 °C
Obwód prądu przemiennego nieleżący nierównolegle; maksymalna długość l: 1km
Przepust prądowy maksymalna długość przepustu prądowego lS i maksymalna pojemność przewodu CL jest zależne od napięcia zasilającego UB:
UB = 115 = 230 V
CL = 37,5 nF = 7,5 nF
lS = 250m = 50 m

Uwaga:
Wartość maksymalnej pojemności kabla CL nie może zostać przekroczona, w przeciwnym przypadku urządzenie będzie reagowało wadliwie.



Opis urządzenia/numer
Typ Napięcie znamionowe Zaciski Numer Liczba sztuk w opakowaniu
SNO 4003K AC/DC 24 V 50 - 60 Hz zaciski śrubowe stałe R1.188.0400.1 1
AC 115 - 120 V 50 - 60 Hz zaciski śrubowe stałe R1.188.0880.1 1
AC 230 V 50 - 60 Hz zaciski śrubowe stałe R1.188.0890.1 1
SNO 4003K-A AC/DC 24 V 50 - 60 Hz zaciski wtykowe śrubowe R1.188.0500.1 1
AC 115 - 120 V 50 - 60 Hz zaciski wtykowe śrubowe R1.188.0900.1 1
AC 230 V 50 - 60 Hz zaciski wtykowe śrubowe R1.188.0910.1 1


Dane techniczne SNO 4003K
funkcje według EN 60204-1 przekaźnik bezpieczeństwa wyłącznik bezpieczeństwa
wyświetlanie funkcji 2 diody LED, zielone
wykres funkcji FD 221-3-1 W, FD 221-3-2 W
obwody zasilające
urządzenie z napięciem znamionowym AC/DC 24 V min typ max
zakres napięcia pracy AC/DC 20,4 V AC/DC 24 V AC/DC 26,4 V
tętnienie szczątkowe
2,4 Vss
pobór mocy DC - 1,3 W 1,6 W
pobór mocy AC - 1,8 W/3,2 VA 2,2 W/3,9 VA
częstotliwość znamionowa AC 50 Hz   60Hz
udar prądu wejściowego (A1) - - 1,7 A
znamionowy prąd zwarciowy - 1400 mA -
czas zadziałania/czas powrotu 2 s/3 s
zabezpieczenie obwodów sterujących rezystor PTC
separacja galwaniczna, obwody zasilające - obwody sterujące nie
urządzenie z napięciem znamionowym AC 115-120 V/AC 230 V
zakres napięcia pracy UN = AC 115-120 V AC 93,5 V AC 115-120 V AC 132 V
zakres napięcia pracy UN = AC 230 V AC 195 V AC 230 V AC 253 V
pobór mocy - 2,0 W/2,3 VA 2,4 W/2,8 VA
częstotliwość znamionowa AC 50 Hz   60Hz
długość przewodów do czujników bezpieczeństwa (równoległe przekładnie przewodów, zobacz wytyczne do ułożenia przewodów)
zabezpieczenie obwodów sterujących transformator z ochroną zwarciową
separacja galwaniczna obwody zasilające - obwody sterujące tak
obwody sterownicze
rezystancja przewodu w Y1-Y2 lub Y1-Y3 (przy UN napięcia zasilającego) - - 70 Ω
znamionowe napięcie wyjściowe do zasilania wejścia Y2   DC 24 V -
napięcie biegu jałowego - - DC 40 V
prąd znamionowy/udar prądu (wejścia Y2, Y3)   - 90 mA/1500 mA
czas wyzwolenia tR (K1, K2) - 60 ms 80 ms
czas zadziałania tA1 (urządzenia o napięciu znamionowym AC 115-120 V/AC 230 V) - 180 ms 300 ms
czas zadziałania tA1 (urządzenia o napięciu znamionowym AC/DC 24 V) - 40 ms 60 ms
czas zadziałania tA2   40 ms 60 ms
minimalny czas załączania tM1(Y2) tA1 - -
minimalny czas załączania tM2(Y3) tA2   -
czas powrotu tW - - 200 ms
czas stanu gotowaści tB     300 ms
obwody wyjściowe
wyposażenie styków 3 tory aktywujące styki wymuszane (zwierne), 1 tor sygnalizacyjny (rozwierny)
przełączane napięcie UN AC/DC 230 V
maksymalny prąd IN na tor prądowy, zwierny/rozwierny 8 A/5 A
suma prądów wszystkich torów prądowych urządzenia przy napięciu AC/DC 24 V 12 A
suma prądów wszystkich torów prądowych
urządzenia przy napięciu AC 115-120 V/AC 230 V		 8A
kategoria zastosowania według EN 60947-5-1     360 h-1
                                                                    3600 h-1		 AC-15: Ue 230 V, Ie 4 A / DC-13: Ue 24 V, Ie 4 A
AC-15: Ue 230 V, Ie 3 A / DC-13: Ue 24 V, Ie 2,5 A
ochrona zwarciowa, maksymalny bezpiecznik 6 A klasy gG lub zabezpieczenie typu B lub C
ochrona zwarciowa, bezpiecznika max 8A
wytrzymałość mechaniczna 10x106 przełączeń
dane ogólne
droga upływu i dystans izolacyjny pomiędzy obwodami według EN 60664-1
zgodnie z wersją urządzenia, zobacz separację galwaniczną obwodów
zasilania
kategoria przepięciowa III
znamionowa wytrzymałość napięciowa 4 kV
napięcie pomiarowe AC 300 V
napięcie testowe 2 kV
poziom zanieczyszczenia: wewnątrz/zewnątrz 2/3
stopień ochrony DIN EN 60529 (obudowa/zaciski)
temperatura otoczenia/zakres roboczy -25 - +55 °C/-25 - +75 °C
rysunek K 4-1 (zaciski śrubowe)/K 4-2 (zaciski wtykowe)
przekroje przewodów linka/drut
lub linka z tulejką zaciskową		 2x0,14 - 0,75 mm2/1x0,14 - 2,5 mm2
1x0,25 - 2,5 mm2/2x0,25 - 0,5 mm2
dopuszczalny moment 0,5 - 0,6 Nm
waga urządzenia o napięciu znamionowym AC/DC 24 V 0,20 kg
waga urządzenia o napięciu znamionowym AC 115-120 V/AC 230 V
