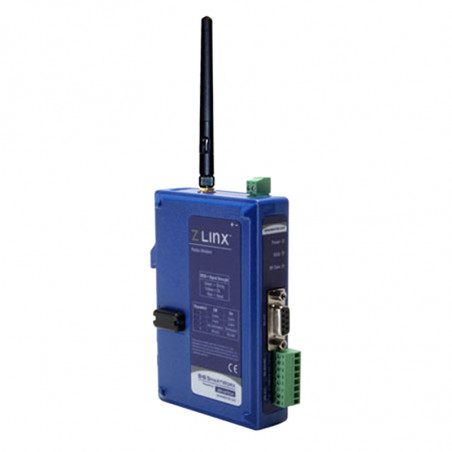

Бежични модбус И / О модул - ЗЗКСД-НКС-КСР серија
Бежични модбус И / О модул - ЗЗКСД-НКС-КСР серија

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: B&B Electronics

Бежични модбус И / О модул - ЗЗКСД-НКС-КСР серија

Бежична замена са модуларном и прилагодљивом архитектуром!

Увод
Бежични Modbus I/O модул - довољно флексибилан да задовољи захтеве ваше апликације. Zlinx модуларни plug[&]play уређаји компаније B[&]B Electronics комбинују традиционални даљински, аналогни и дискретни Modbus RTU са уграђеном бежичном функционалношћу - смањујући трошкове и поједностављујући инсталацију и подршку. Бежични RTU функционише као Modbus slave RTU у бежичним SCADA системима или као peer-to-peer комуникациона платформа.


Карактеристике

Монтажа на DIN шину
Једноставна инсталација; Уштеда простора (у поређењу са модемима који се монтирају на панел)
Доступна 3 опсега
Кратки, средњи и дуги таласни опсези. Не исплати се трошити новац на радио-апарате са већим дометом ако вам нису потребни.
Активни репетитори
У/И модули треба да буду постављени на одговарајућа места у близини сензора. Користећи уграђене функције репетитора (само модели -MR и -LR), можете креирати безбедну путању за све критичне аспекте комуникације.
Модуларни дизајн
Прилагодљиво. Једноставно уметните И/О модул и уређај је спреман за рад.
Улазно напајање 10-48 VDC
Улазно напајање омогућава инсталацију у већини конфигурација напајања. Може се користити индустријско напајање.
Широк температурни опсег / Класа
Испуњава све захтеве за примену у затвореном и на отвореном простору. Робусна електроника спречава деградацију сигнала у поређењу са бежичним уређајима са нижом температурном отпорношћу.
... Омогућава директан унос података у већину ПЛЦ система.

Основни модули

Број модела Фреквенција Снага радио-модула
[mW]		 РФ опсег (унутрашњи / спољашњи са причвршћеном антеном) У/И
ДИ ДО АИ АО

ZZ24D-NA-SR

 2.4 GHz 100 До 91 м (300 стопа)/До 1,6 км (1 миља) 2 2 2 2

ZZ24D-NB-SR

 2,4 GHz 100 До 91 м (300 стопа)/До 1,6 км (1 миља) 4 4 0 0

ZZ24D-NC-SR

 2,4 GHz 100 До 183 м (600 стопа)/До 4,8 км (3 миље) 2 2 2 2

ZZ24D-ND-SR

 2,4 GHz 100 До 183 м (600 стопа)/До 4,8 км (3 миље) 4 4 0 0

ZZ9D-LR-AU

 900 MHz 1000 До 457 м (1.500 стопа)/До 11,3 км (7 миља) 2 2 2 2

ZZ9D-LR-AU

 900 MHz 1000 До 457 м (1.500 стопа)/До 11,3 км (7 миља) 4 4 0 0

ZZ9D-NA-LR

 900 MHz 1000 До 914 м (3000 стопа)/До 22,5 км (14 миља) 2 2 2 2

ZZ9D-NB-LR

 900 MHz 1000 До 914 м (3000 стопа)/До 22,5 км (14 миља) 4 4 0 0


Модули за проширење У/И

Број модела Дигитални улази Дигитални излази Аналогни улази Аналогни излази

ZZ-8DI-DC

 8

ZZ-8DO-T

 8

ZZ-4DI4DO-DCT

 4 4

ZZ-4AI

 4

ZZ-4AO

 4

ZZ-2AI2AO

 2 2

ZZ-8DO-R

 8 (релеја)

ZZ-4RTD1

 4 (RTD)


Опције

Број модела Опис

ZZ-PROG1

 Програмски модул са каблом

ZZ-PROGKIT

 Програмски модул, кабл и софтверски CD


Спецификације
Подржани оперативни систем:
Windows ME/98/2000/XP
Димензије:
1,15 x 3,65 x 5 инча (2,92 x 9,27 x 12,7 цм)
Могућности проширења:
1 основни модул и до 6 модула за проширење
Бежичне функције
Опција SR (кратки домет):
Домет до 91,5 м у затвореном простору / 1,61 км на отвореном (LOS)
Опција MR (средњи домет):
Домет до 457,2 м у затвореном простору / 11,27 км на отвореном (LOS)
Опција LR (дугог домета):
Домет до 914 м у затвореном простору / 22,53 км на отвореном (LOS)
Антене:
За моделе од 2,4 GHz: 10,80 цм свесмерна гумена антена у облику патке. PN: ZZ24D-ANT1
За моделе од 900 MHz: 16,51 цм свесмерна гумена антена у облику патке. PN: ZZ9D-ANT1
(RPSMA конектор)
ЛЕД индикатори
Индикатор јачине примљеног сигнала:
Тробојна ЛЕД диода (искључена = нема сигнала, црвена = слаб сигнал, жута = у реду, зелена = јак сигнал)
Индикатор РФ података:
Зелена ЛЕД диода (трепери када је ТД или РД активан, искључен = нема активности)
Индикатор података локалне магистрале
Зелена ЛЕД диода (трепери када је TD или RD активан, искључено = нема активности)
Индикатор напајања:
Црвена ЛЕД диода
У/И конектори:
Трака са завртњима и конекторима (2, 4 или 8 конектора), размак од 3,5 мм
Дигитални улази
Толеранција напона:
0 до 48 VDC
Низак напон (0):
0,8 V максимум
Висок напон (1):
Минимум 4,0 V
Ниска/Висока струја присиљавања
38 uA

Фреквентни улаз:
Два DI улаза по софтверском модулу, могу се изабрати као фреквентни бројач, опсег 0 - 5 kHz
Дигитални излази
Толеранција напона:
10 до 45 VDC (за излазе који напајају струју), 0 до 48 VDC (за излазе који напајају струју)
Отворени код:
40 mA по излазу
Аналогни улази/излази
Опсези:
0 до 10 VDC или 0 до 20 mA
Резолуција:
12 бита
Прецизност уноса:
0,2 % типично
Тачност излаза:
0,27% типично
Отпор оптерећења WA:
100 MOhm када је конфигурисано као напонски улаз
250 Ома када је конфигурисано као струјни улаз
Максимална излазна струја WyA:
1 mA када је конфигурисано као напонски излаз
Максимално излазно оптерећење:
450 Ома када је конфигурисано као струјни излаз
Заштита улаза:
Пренапон до 2 x максимални улазни напон
Захтеви за напајање:
Модули за напајање: 10 VDC до 46 VDC, 24 VAC ± 10%
Модули за напајање: 10 VDC до 48 VDC, 24 VAC ± 10%
Напајање:
Није укључено
Конектор за напајање основног модула:
Завртњи са прикључним блоком (2), размак од 3,5 мм
Релејни излази
Број релеја:
8
Тип:
C (NO и NC)
Излазна веза:
3,5 мм терминални блок (2 по излазу)
Заједничка веза:
3,5 мм терминални блок (1 по групи од 4 излаза)
Класификација:
250VAC @ 8A, 30VDC @ 5A (макс. по групи од 4, као што је груписано на етикети)
RTD улази
Број RTD-а:
4
Конфигурација кабла:
2, 3 и 4 жице
Тип:
PT100*, PT1000*, Cu10**
* оптимизовано за температурни коефицијент 385
** оптимизовано за температурни коефицијент 427
Улазни прикључци:
3,5 мм терминални блок (4 по излазу)
Температурни опсег:
PT100 = -200 до 650°C
PT1000 = -200 до 100°C
Cu10 = -100 до 260°C
Резолуција:
0,1°C у опсегу од -40 до 85°C
Тачност на 25°C:
±0,5°C типично
Тачност -40 до 85°C:
±2,0°C максимум

Потрошња енергије Основни модули

ZZ24D-NA-SR

 10W

ZZ24D-NB-SR

 10W

ZZ24D-NC-SR

 10W

ZZ24D-ND-SR

 10W

ZZ24D-NA-MR

 9,5W

ZZ24D-NB-MR

 9,5 W

ZZ24D-NC-MR

 9,5 W

ZZ24D-ND-MR

 9,5 W

ZZ9D-NA-MR

 9,5 W

ZZ9D-NB-MR

 9,5 W

ZZ9D-NC-MR

 9,5 W

ZZ9D-ND-MR

 9,5 W

ZZ9D-NA-LR

 13,1 W

ZZ9D-NB-LR

 13,1 W

ZZ9D-NC-LR

 13,1 W

ZZ9D-ND-LR

 13,1 W

ZZ9D-NA-LR-AU

 13,1 W

ZZ9D-NB-LR-AU

 13,1 W

ZZ9D-NC-LR-AU

 13,1 W

ZZ9D-ND-LR-AU

 13,1 W
Потрошња енергије Модули за проширење

ZZ-4AI

 IOW

ZZ-4A0

 1,1 W

ZZ-2AI2AO

 1,2 W

ZZ-8DI-T

 0,4 W

ZZ-8D0-T

 15,8 W

ZZ-8D0-T1

 1.1W

ZZ-4DI4DO-DCT

 8.1W

ZZ-4DI4DO-DCT1

 IOW

ZZ-8D0-R

 3,2 W

ZZ-4RTD1

 0,4 W


Додатне спецификације
Радна температура:
- 40 до 80 °C (- 40 до 176 °F), - 40 до 65 °C (- 40 до 149 °F) САМО за ZZ-8DO-R
Температура складиштења:
- 40 до 85 °C (- 40 до 185 °F)
Влажност:
10% до 90% (без кондензације)
Класа безбедности кућишта:
IP30
Монтажа:
индустријска DIN шина, 35 мм
CD-ROM:
Zlinx I/O Manager; PDF Zlinx I/O корисничког приручника; PDF водича за брзи почетак
Сертификати:
FCC: Део 15 Класа А
CISPR (EN55022) Класа A
EN61000-6-1 Генерички стандарди за кућну, комерцијалну и употребу у лакој индустрији
EN61000-4-2 ESD

Мање
Опширније

Пошаљите упит

Да ли вас занима овај производ? Да ли су вам потребне додатне информације или појединачне цене?

Контактирајте нас
Питајте производ close
Хвала вам што сте послали поруку. Одговорићемо у најкраћем могућем року.
Питајте производ close
Прегледајте
пошаљите упит

Додај у листу жеља

морате бити пријављени

Бежична замена са модуларном и прилагодљивом архитектуром!

Увод
Бежични Modbus I/O модул - довољно флексибилан да задовољи захтеве ваше апликације. Zlinx модуларни plug[&]play уређаји компаније B[&]B Electronics комбинују традиционални даљински, аналогни и дискретни Modbus RTU са уграђеном бежичном функционалношћу - смањујући трошкове и поједностављујући инсталацију и подршку. Бежични RTU функционише као Modbus slave RTU у бежичним SCADA системима или као peer-to-peer комуникациона платформа.


Карактеристике

Монтажа на DIN шину
Једноставна инсталација; Уштеда простора (у поређењу са модемима који се монтирају на панел)
Доступна 3 опсега
Кратки, средњи и дуги таласни опсези. Не исплати се трошити новац на радио-апарате са већим дометом ако вам нису потребни.
Активни репетитори
У/И модули треба да буду постављени на одговарајућа места у близини сензора. Користећи уграђене функције репетитора (само модели -MR и -LR), можете креирати безбедну путању за све критичне аспекте комуникације.
Модуларни дизајн
Прилагодљиво. Једноставно уметните И/О модул и уређај је спреман за рад.
Улазно напајање 10-48 VDC
Улазно напајање омогућава инсталацију у већини конфигурација напајања. Може се користити индустријско напајање.
Широк температурни опсег / Класа
Испуњава све захтеве за примену у затвореном и на отвореном простору. Робусна електроника спречава деградацију сигнала у поређењу са бежичним уређајима са нижом температурном отпорношћу.
... Омогућава директан унос података у већину ПЛЦ система.

Основни модули

Број модела Фреквенција Снага радио-модула
[mW]		 РФ опсег (унутрашњи / спољашњи са причвршћеном антеном) У/И
ДИ ДО АИ АО

ZZ24D-NA-SR

 2.4 GHz 100 До 91 м (300 стопа)/До 1,6 км (1 миља) 2 2 2 2

ZZ24D-NB-SR

 2,4 GHz 100 До 91 м (300 стопа)/До 1,6 км (1 миља) 4 4 0 0

ZZ24D-NC-SR

 2,4 GHz 100 До 183 м (600 стопа)/До 4,8 км (3 миље) 2 2 2 2

ZZ24D-ND-SR

 2,4 GHz 100 До 183 м (600 стопа)/До 4,8 км (3 миље) 4 4 0 0

ZZ9D-LR-AU

 900 MHz 1000 До 457 м (1.500 стопа)/До 11,3 км (7 миља) 2 2 2 2

ZZ9D-LR-AU

 900 MHz 1000 До 457 м (1.500 стопа)/До 11,3 км (7 миља) 4 4 0 0

ZZ9D-NA-LR

 900 MHz 1000 До 914 м (3000 стопа)/До 22,5 км (14 миља) 2 2 2 2

ZZ9D-NB-LR

 900 MHz 1000 До 914 м (3000 стопа)/До 22,5 км (14 миља) 4 4 0 0


Модули за проширење У/И

Број модела Дигитални улази Дигитални излази Аналогни улази Аналогни излази

ZZ-8DI-DC

 8

ZZ-8DO-T

 8

ZZ-4DI4DO-DCT

 4 4

ZZ-4AI

 4

ZZ-4AO

 4

ZZ-2AI2AO

 2 2

ZZ-8DO-R

 8 (релеја)

ZZ-4RTD1

 4 (RTD)


Опције

Број модела Опис

ZZ-PROG1

 Програмски модул са каблом

ZZ-PROGKIT

 Програмски модул, кабл и софтверски CD


Спецификације
Подржани оперативни систем:
Windows ME/98/2000/XP
Димензије:
1,15 x 3,65 x 5 инча (2,92 x 9,27 x 12,7 цм)
Могућности проширења:
1 основни модул и до 6 модула за проширење
Бежичне функције
Опција SR (кратки домет):
Домет до 91,5 м у затвореном простору / 1,61 км на отвореном (LOS)
Опција MR (средњи домет):
Домет до 457,2 м у затвореном простору / 11,27 км на отвореном (LOS)
Опција LR (дугог домета):
Домет до 914 м у затвореном простору / 22,53 км на отвореном (LOS)
Антене:
За моделе од 2,4 GHz: 10,80 цм свесмерна гумена антена у облику патке. PN: ZZ24D-ANT1
За моделе од 900 MHz: 16,51 цм свесмерна гумена антена у облику патке. PN: ZZ9D-ANT1
(RPSMA конектор)
ЛЕД индикатори
Индикатор јачине примљеног сигнала:
Тробојна ЛЕД диода (искључена = нема сигнала, црвена = слаб сигнал, жута = у реду, зелена = јак сигнал)
Индикатор РФ података:
Зелена ЛЕД диода (трепери када је ТД или РД активан, искључен = нема активности)
Индикатор података локалне магистрале
Зелена ЛЕД диода (трепери када је TD или RD активан, искључено = нема активности)
Индикатор напајања:
Црвена ЛЕД диода
У/И конектори:
Трака са завртњима и конекторима (2, 4 или 8 конектора), размак од 3,5 мм
Дигитални улази
Толеранција напона:
0 до 48 VDC
Низак напон (0):
0,8 V максимум
Висок напон (1):
Минимум 4,0 V
Ниска/Висока струја присиљавања
38 uA

Фреквентни улаз:
Два DI улаза по софтверском модулу, могу се изабрати као фреквентни бројач, опсег 0 - 5 kHz
Дигитални излази
Толеранција напона:
10 до 45 VDC (за излазе који напајају струју), 0 до 48 VDC (за излазе који напајају струју)
Отворени код:
40 mA по излазу
Аналогни улази/излази
Опсези:
0 до 10 VDC или 0 до 20 mA
Резолуција:
12 бита
Прецизност уноса:
0,2 % типично
Тачност излаза:
0,27% типично
Отпор оптерећења WA:
100 MOhm када је конфигурисано као напонски улаз
250 Ома када је конфигурисано као струјни улаз
Максимална излазна струја WyA:
1 mA када је конфигурисано као напонски излаз
Максимално излазно оптерећење:
450 Ома када је конфигурисано као струјни излаз
Заштита улаза:
Пренапон до 2 x максимални улазни напон
Захтеви за напајање:
Модули за напајање: 10 VDC до 46 VDC, 24 VAC ± 10%
Модули за напајање: 10 VDC до 48 VDC, 24 VAC ± 10%
Напајање:
Није укључено
Конектор за напајање основног модула:
Завртњи са прикључним блоком (2), размак од 3,5 мм
Релејни излази
Број релеја:
8
Тип:
C (NO и NC)
Излазна веза:
3,5 мм терминални блок (2 по излазу)
Заједничка веза:
3,5 мм терминални блок (1 по групи од 4 излаза)
Класификација:
250VAC @ 8A, 30VDC @ 5A (макс. по групи од 4, као што је груписано на етикети)
RTD улази
Број RTD-а:
4
Конфигурација кабла:
2, 3 и 4 жице
Тип:
PT100*, PT1000*, Cu10**
* оптимизовано за температурни коефицијент 385
** оптимизовано за температурни коефицијент 427
Улазни прикључци:
3,5 мм терминални блок (4 по излазу)
Температурни опсег:
PT100 = -200 до 650°C
PT1000 = -200 до 100°C
Cu10 = -100 до 260°C
Резолуција:
0,1°C у опсегу од -40 до 85°C
Тачност на 25°C:
±0,5°C типично
Тачност -40 до 85°C:
±2,0°C максимум

Потрошња енергије Основни модули

ZZ24D-NA-SR

 10W

ZZ24D-NB-SR

 10W

ZZ24D-NC-SR

 10W

ZZ24D-ND-SR

 10W

ZZ24D-NA-MR

 9,5W

ZZ24D-NB-MR

 9,5 W

ZZ24D-NC-MR

 9,5 W

ZZ24D-ND-MR

 9,5 W

ZZ9D-NA-MR

 9,5 W

ZZ9D-NB-MR

 9,5 W

ZZ9D-NC-MR

 9,5 W

ZZ9D-ND-MR

 9,5 W

ZZ9D-NA-LR

 13,1 W

ZZ9D-NB-LR

 13,1 W

ZZ9D-NC-LR

 13,1 W

ZZ9D-ND-LR

 13,1 W

ZZ9D-NA-LR-AU

 13,1 W

ZZ9D-NB-LR-AU

 13,1 W

ZZ9D-NC-LR-AU

 13,1 W

ZZ9D-ND-LR-AU

 13,1 W
Потрошња енергије Модули за проширење

ZZ-4AI

 IOW

ZZ-4A0

 1,1 W

ZZ-2AI2AO

 1,2 W

ZZ-8DI-T

 0,4 W

ZZ-8D0-T

 15,8 W

ZZ-8D0-T1

 1.1W

ZZ-4DI4DO-DCT

 8.1W

ZZ-4DI4DO-DCT1

 IOW

ZZ-8D0-R

 3,2 W

ZZ-4RTD1

 0,4 W


Додатне спецификације
Радна температура:
- 40 до 80 °C (- 40 до 176 °F), - 40 до 65 °C (- 40 до 149 °F) САМО за ZZ-8DO-R
Температура складиштења:
- 40 до 85 °C (- 40 до 185 °F)
Влажност:
10% до 90% (без кондензације)
Класа безбедности кућишта:
IP30
Монтажа:
индустријска DIN шина, 35 мм
CD-ROM:
Zlinx I/O Manager; PDF Zlinx I/O корисничког приручника; PDF водича за брзи почетак
Сертификати:
FCC: Део 15 Класа А
CISPR (EN55022) Класа A
EN61000-6-1 Генерички стандарди за кућну, комерцијалну и употребу у лакој индустрији
EN61000-4-2 ESD
