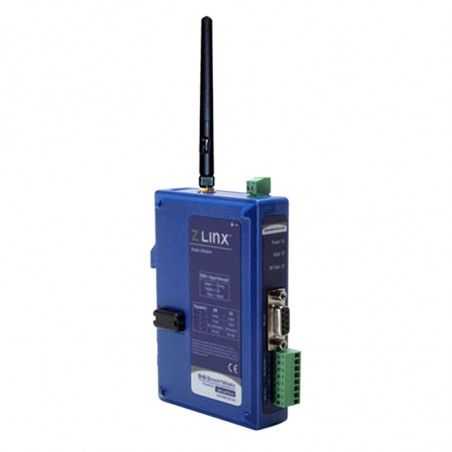

Módulo inalámbrico de E / S Modbus - serie ZZXD-NX-XR
Módulo inalámbrico de E / S Modbus - serie ZZXD-NX-XR

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: B&B Electronics

Módulo inalámbrico de E / S Modbus - serie ZZXD-NX-XR

¡Un reemplazo inalámbrico con una arquitectura modular y adaptable!

Introducción
Módulo inalámbrico de E/S Modbus: lo suficientemente flexible para satisfacer las necesidades de su aplicación. Los dispositivos modulares Zlinx plug-and-play de B[&]B Electronics combinan la tradicional RTU Modbus remota, analógica y discreta con funcionalidad inalámbrica integrada, lo que reduce costos y simplifica la instalación y el soporte. La RTU inalámbrica funciona como una RTU esclava Modbus en sistemas SCADA inalámbricos o como una plataforma de comunicación punto a punto.


Características

Montaje en riel DIN
Instalación sencilla; Ahorro de espacio (en comparación con los módems de panel)
3 bandas disponibles
Bandas de onda corta, media y larga. No vale la pena gastar dinero en radios de mayor alcance si no los necesitas.
Repetidores activos
Los módulos de E/S deben colocarse en las ubicaciones adecuadas cerca de los sensores. Con las funciones de repetidor integradas (solo en los modelos -MR y -LR), puedes crear una ruta segura para todos los aspectos críticos de la comunicación.
Diseño modular
Personalizable. Simplemente inserte el módulo de E/S y el dispositivo estará listo para funcionar.
Entrada de alimentación de 10-48 VCC
La entrada de alimentación permite la instalación en la mayoría de las configuraciones de potencia. Se puede utilizar con alimentación industrial.
Amplio rango de temperatura/Clase
Cumple con todos los requisitos para aplicaciones tanto en interiores como en exteriores. Su electrónica robusta evita la degradación de la señal en comparación con los dispositivos inalámbricos con una clasificación de temperatura más baja.
... Permite la entrada de datos directamente en la mayoría de los sistemas PLC.

Módulos básicos

Número de modelo Frecuencia Potencia de radio
[mW]		 Alcance de RF (Interior/Exterior con antena incorporada) E/S
DI DO IA AO

ZZ24D-NA-SR

 2,4 GHz 100 Hasta 91 m (300 pies)/Hasta 1,6 km (1 mi) 2 2 2 2 2

ZZ24D-NB-SR

 2,4 GHz 100 Hasta 91 m (300 pies)/Hasta 1,6 km (1 mi) 4 4 0 0

ZZ24D-NC-SR

 2,4 GHz 100 Hasta 183 m (600 pies)/Hasta 4,8 km (3 mi) 2 2 2 2

ZZ24D-ND-SR

 2,4 GHz 100 Hasta 183 m (600 pies)/Hasta 4,8 km (3 mi) 4 4 0 0

ZZ9D-LR-AU

 900 MHz 1000 Hasta 457 m (1500 pies)/Hasta 11,3 km (7 mi) 2 2 2 2

ZZ9D-LR-AU

 900 MHz 1000 Hasta 457 m (1500 pies)/Hasta 11,3 km (7 mi) 4 4 0 0

ZZ9D-NA-LR

 900 MHz 1000 Hasta 914 m (3000 pies)/Hasta 22,5 km (14 mi) 2 2 2 2

ZZ9D-NB-LR

 900 MHz 1000 Hasta 914 m (3000 pies)/Hasta 22,5 km (14 mi) 4 4 0 0


Módulos de expansión de E/S

Número de modelo Entradas digitales Salidas digitales Entradas analógicas

ZZ-8DI-DC

 8

ZZ-8DO-T

 8

ZZ-4DI4DO-DCT

 4 4

ZZ-4AI

 4

ZZ-4AO

 4

ZZ-2AI2AO

 2 2

ZZ-8DO-R

 8 (relés)

ZZ-4RTD1

 4 (RTD)


Opciones

N.º de modelo Descripción

ZZ-PROG1

 Módulo de programación con cable

ZZ-PROGKIT

 Módulo de programación, cable y CD de software


Especificaciones
Sistema operativo compatible:
Windows ME/98/2000/XP
Dimensiones:
2,92 x 9,27 x 12,7 cm (1,15 x 3,65 x 5 pulgadas)
Funciones de expansión:
1 módulo base y hasta 6 módulos de expansión
Funciones inalámbricas
Opción SR (corto alcance):
Alcance de hasta 91,5 m en interiores / 1,61 km en exteriores (LOS)
Opción MR (medio alcance):
Alcance de hasta 457,2 m en interiores / 11,27 km en exteriores (LOS)
Opción LR (largo alcance):
Alcance de hasta 914 m en interiores / 22,53 km en exteriores (LOS)
Antenas:
Para modelos de 2,4 GHz: Antena omnidireccional de goma de 10,80 cm. PN: ZZ24D-ANT1
Para modelos de 900 MHz: Antena omnidireccional de goma de 16,51 cm. PN: ZZ9D-ANT1
(Conector RPSMA)
Indicadores LED
Indicador de intensidad de la señal recibida:
LED tricolor (Apagado = sin señal, Rojo = señal débil, Amarillo = OK, Verde = señal fuerte)
Indicador de datos de RF:
LED verde (parpadea cuando el TD o el RD están activos, Apagado = sin actividad)
Indicador de datos del bus local
LED verde (parpadea cuando TD o RD está activo, apagado = sin actividad)
Indicador de encendido:
LED rojo
Conectores de E/S:
Regleta de conectores de tornillo (2, 4 u 8 conectores), paso de 3,5 mm
Entradas digitales
Tolerancia de voltaje:
De 0 a 48 VCC
Bajo voltaje (0):
Máximo 0,8 V
Alto voltaje (1):
4.0 V mínimo
Corriente de forzado baja/alta
38 uA

Entrada de frecuencia:
Dos entradas DI por módulo de software, seleccionables como contador de frecuencia, rango de 0 a 5 kHz
Salidas digitales
Tolerancia de voltaje:
10 a 45 VCC (para salidas de alimentación de corriente), 0 a 48 VCC (para salidas de alimentación de corriente)
Código abierto:
40 mA por salida
Entradas/salidas analógicas
Rangos:
0 a 10 VCC o 0 a 20 mA
Resolución:
12 bits
Precisión de entrada:
0,2 % típico
Precisión de salida:
0,27 % típico
Resistencia de carga WA:
100 MOhm cuando se configura como entrada de voltaje
250 ohmios cuando se configura como entrada de corriente
Corriente máxima de salida WyA:
1 mA cuando se configura como salida de voltaje
Carga máxima de salida:
450 ohmios cuando se configura como salida de corriente
Protección de entrada:
Sobretensión hasta 2 veces la tensión máxima de entrada
Requisitos de la fuente de alimentación:
Módulos de alimentación: 10 VCC a 46 VCC, 24 VCA ± 10 %
Módulos de alimentación: 10 VCC a 48 VCC, 24 VCA ± 10 %
Fuente de alimentación:
No incluida
Conector de alimentación del módulo base:
Bloque de terminales de tornillo (2), espaciado de 3,5 mm
Salidas de relé
Número de relés:
8
Tipo:
C (NA y NC)
Conexión de salida:
Bloque de terminales de 3,5 mm (2 por salida)
Conexión común:
Bloque de terminales de 3,5 mm (1 por grupo de 4 salidas)
Clasificación:
250 V CA a 8 A, 30 V CC a 5 A (máximo por grupo de 4, según se agrupa en la etiqueta)
Entradas RTD
Recuento de RTD:
4
Configuración del cable:
2, 3 y 4 cables
Tipo:
PT100*, PT1000*, Cu10**
* optimizado para el coeficiente de temperatura 385
** optimizado para el coeficiente de temperatura 427
Conexiones de entrada:
Bloque de terminales de 3,5 mm (4 por salida)
Rango de temperatura:
PT100 = -200 a 650 °C
PT1000 = -200 a 100 °C
Cu10 = -100 a 260 °C
Resolución:
0,1 °C en el rango de -40 a 85 °C
Precisión a 25 °C:
±0,5 °C típico
Precisión de -40 a 85 °C:
±2,0 °C máximo

Consumo de energía

ZZ24D-NA-SR

10 W

ZZ24D-NB-SR

10 W

ZZ24D-NC-SR

 10 W

ZZ24D-ND-SR

 10 W

ZZ24D-NA-MR

 9,5 W

ZZ24D-NB-MR

 9.5 W

ZZ24D-NC-MR

 9.5 W

ZZ24D-ND-MR

 9.5 W

ZZ9D-NA-MR

 9.5W

ZZ9D-NB-MR

 9.5W

ZZ9D-NC-MR

 9.5W

ZZ9D-ND-MR

 9.5W

ZZ9D-NA-LR

 13.1W

ZZ9D-NB-LR

 13.1W

ZZ9D-NC-LR

 13.1W

ZZ9D-ND-LR

 13.1W

ZZ9D-NA-LR-AU

 13.1W

ZZ9D-NB-LR-AU

 13.1W

ZZ9D-NC-LR-AU

 13.1W

ZZ9D-ND-LR-AU

 13.1W
Consumo de energía Módulos de extensión

ZZ-4AI

 IOW

ZZ-4A0

 1,1 W

ZZ-2AI2AO

 1,2 W

ZZ-8DI-T

 0,4 W

ZZ-8D0-T

 15,8 W

ZZ-8D0-T1

 1.1W

ZZ-4DI4DO-DCT

 8.1W

ZZ-4DI4DO-DCT1

 En otras palabras

ZZ-8D0-R

 3,2 W

ZZ-4RTD1

 0,4 W


Especificaciones adicionales
Temperatura de funcionamiento:
- 40 a 80 °C (- 40 a 176 °F), - 40 a 65 °C (- 40 a 149 °F) SOLO para ZZ-8DO-R
Temperatura de almacenamiento:
- 40 a 85 °C (- 40 a 185 °F)
Humedad:
10 % a 90 % (sin condensación)
Clase de seguridad de la caja:
IP30
Montaje:
Carril DIN industrial, 35 mm
CD-ROM:
Administrador de E/S de Zlinx; Manual del usuario de E/S de Zlinx (PDF); Guía de inicio rápido (PDF)
Certificados:
FCC: Parte 15 Clase A
CISPR (EN55022) Clase A
EN61000-6-1 Normas genéricas para uso doméstico, comercial e industrial ligero
EN61000-4-2 ESD
Menos
Lee mas

Envíe una consulta

¿Estás interesado en este producto? ¿Necesita información adicional o precios individuales?

Contacta con nosotras
SOLICITA EL PRODUCTO close
Gracias por enviar tu mensaje. Responderemos lo antes posible.
SOLICITA EL PRODUCTO close
Vistazo
enviar una consulta

Añadir a la lista de deseos

Usted debe estar conectado

¡Un reemplazo inalámbrico con una arquitectura modular y adaptable!

Introducción
Módulo inalámbrico de E/S Modbus: lo suficientemente flexible para satisfacer las necesidades de su aplicación. Los dispositivos modulares Zlinx plug-and-play de B[&]B Electronics combinan la tradicional RTU Modbus remota, analógica y discreta con funcionalidad inalámbrica integrada, lo que reduce costos y simplifica la instalación y el soporte. La RTU inalámbrica funciona como una RTU esclava Modbus en sistemas SCADA inalámbricos o como una plataforma de comunicación punto a punto.


Características

Montaje en riel DIN
Instalación sencilla; Ahorro de espacio (en comparación con los módems de panel)
3 bandas disponibles
Bandas de onda corta, media y larga. No vale la pena gastar dinero en radios de mayor alcance si no los necesitas.
Repetidores activos
Los módulos de E/S deben colocarse en las ubicaciones adecuadas cerca de los sensores. Con las funciones de repetidor integradas (solo en los modelos -MR y -LR), puedes crear una ruta segura para todos los aspectos críticos de la comunicación.
Diseño modular
Personalizable. Simplemente inserte el módulo de E/S y el dispositivo estará listo para funcionar.
Entrada de alimentación de 10-48 VCC
La entrada de alimentación permite la instalación en la mayoría de las configuraciones de potencia. Se puede utilizar con alimentación industrial.
Amplio rango de temperatura/Clase
Cumple con todos los requisitos para aplicaciones tanto en interiores como en exteriores. Su electrónica robusta evita la degradación de la señal en comparación con los dispositivos inalámbricos con una clasificación de temperatura más baja.
... Permite la entrada de datos directamente en la mayoría de los sistemas PLC.

Módulos básicos

Número de modelo Frecuencia Potencia de radio
[mW]		 Alcance de RF (Interior/Exterior con antena incorporada) E/S
DI DO IA AO

ZZ24D-NA-SR

 2,4 GHz 100 Hasta 91 m (300 pies)/Hasta 1,6 km (1 mi) 2 2 2 2 2

ZZ24D-NB-SR

 2,4 GHz 100 Hasta 91 m (300 pies)/Hasta 1,6 km (1 mi) 4 4 0 0

ZZ24D-NC-SR

 2,4 GHz 100 Hasta 183 m (600 pies)/Hasta 4,8 km (3 mi) 2 2 2 2

ZZ24D-ND-SR

 2,4 GHz 100 Hasta 183 m (600 pies)/Hasta 4,8 km (3 mi) 4 4 0 0

ZZ9D-LR-AU

 900 MHz 1000 Hasta 457 m (1500 pies)/Hasta 11,3 km (7 mi) 2 2 2 2

ZZ9D-LR-AU

 900 MHz 1000 Hasta 457 m (1500 pies)/Hasta 11,3 km (7 mi) 4 4 0 0

ZZ9D-NA-LR

 900 MHz 1000 Hasta 914 m (3000 pies)/Hasta 22,5 km (14 mi) 2 2 2 2

ZZ9D-NB-LR

 900 MHz 1000 Hasta 914 m (3000 pies)/Hasta 22,5 km (14 mi) 4 4 0 0


Módulos de expansión de E/S

Número de modelo Entradas digitales Salidas digitales Entradas analógicas

ZZ-8DI-DC

 8

ZZ-8DO-T

 8

ZZ-4DI4DO-DCT

 4 4

ZZ-4AI

 4

ZZ-4AO

 4

ZZ-2AI2AO

 2 2

ZZ-8DO-R

 8 (relés)

ZZ-4RTD1

 4 (RTD)


Opciones

N.º de modelo Descripción

ZZ-PROG1

 Módulo de programación con cable

ZZ-PROGKIT

 Módulo de programación, cable y CD de software


Especificaciones
Sistema operativo compatible:
Windows ME/98/2000/XP
Dimensiones:
2,92 x 9,27 x 12,7 cm (1,15 x 3,65 x 5 pulgadas)
Funciones de expansión:
1 módulo base y hasta 6 módulos de expansión
Funciones inalámbricas
Opción SR (corto alcance):
Alcance de hasta 91,5 m en interiores / 1,61 km en exteriores (LOS)
Opción MR (medio alcance):
Alcance de hasta 457,2 m en interiores / 11,27 km en exteriores (LOS)
Opción LR (largo alcance):
Alcance de hasta 914 m en interiores / 22,53 km en exteriores (LOS)
Antenas:
Para modelos de 2,4 GHz: Antena omnidireccional de goma de 10,80 cm. PN: ZZ24D-ANT1
Para modelos de 900 MHz: Antena omnidireccional de goma de 16,51 cm. PN: ZZ9D-ANT1
(Conector RPSMA)
Indicadores LED
Indicador de intensidad de la señal recibida:
LED tricolor (Apagado = sin señal, Rojo = señal débil, Amarillo = OK, Verde = señal fuerte)
Indicador de datos de RF:
LED verde (parpadea cuando el TD o el RD están activos, Apagado = sin actividad)
Indicador de datos del bus local
LED verde (parpadea cuando TD o RD está activo, apagado = sin actividad)
Indicador de encendido:
LED rojo
Conectores de E/S:
Regleta de conectores de tornillo (2, 4 u 8 conectores), paso de 3,5 mm
Entradas digitales
Tolerancia de voltaje:
De 0 a 48 VCC
Bajo voltaje (0):
Máximo 0,8 V
Alto voltaje (1):
4.0 V mínimo
Corriente de forzado baja/alta
38 uA

Entrada de frecuencia:
Dos entradas DI por módulo de software, seleccionables como contador de frecuencia, rango de 0 a 5 kHz
Salidas digitales
Tolerancia de voltaje:
10 a 45 VCC (para salidas de alimentación de corriente), 0 a 48 VCC (para salidas de alimentación de corriente)
Código abierto:
40 mA por salida
Entradas/salidas analógicas
Rangos:
0 a 10 VCC o 0 a 20 mA
Resolución:
12 bits
Precisión de entrada:
0,2 % típico
Precisión de salida:
0,27 % típico
Resistencia de carga WA:
100 MOhm cuando se configura como entrada de voltaje
250 ohmios cuando se configura como entrada de corriente
Corriente máxima de salida WyA:
1 mA cuando se configura como salida de voltaje
Carga máxima de salida:
450 ohmios cuando se configura como salida de corriente
Protección de entrada:
Sobretensión hasta 2 veces la tensión máxima de entrada
Requisitos de la fuente de alimentación:
Módulos de alimentación: 10 VCC a 46 VCC, 24 VCA ± 10 %
Módulos de alimentación: 10 VCC a 48 VCC, 24 VCA ± 10 %
Fuente de alimentación:
No incluida
Conector de alimentación del módulo base:
Bloque de terminales de tornillo (2), espaciado de 3,5 mm
Salidas de relé
Número de relés:
8
Tipo:
C (NA y NC)
Conexión de salida:
Bloque de terminales de 3,5 mm (2 por salida)
Conexión común:
Bloque de terminales de 3,5 mm (1 por grupo de 4 salidas)
Clasificación:
250 V CA a 8 A, 30 V CC a 5 A (máximo por grupo de 4, según se agrupa en la etiqueta)
Entradas RTD
Recuento de RTD:
4
Configuración del cable:
2, 3 y 4 cables
Tipo:
PT100*, PT1000*, Cu10**
* optimizado para el coeficiente de temperatura 385
** optimizado para el coeficiente de temperatura 427
Conexiones de entrada:
Bloque de terminales de 3,5 mm (4 por salida)
Rango de temperatura:
PT100 = -200 a 650 °C
PT1000 = -200 a 100 °C
Cu10 = -100 a 260 °C
Resolución:
0,1 °C en el rango de -40 a 85 °C
Precisión a 25 °C:
±0,5 °C típico
Precisión de -40 a 85 °C:
±2,0 °C máximo

Consumo de energía

ZZ24D-NA-SR

10 W

ZZ24D-NB-SR

10 W

ZZ24D-NC-SR

 10 W

ZZ24D-ND-SR

 10 W

ZZ24D-NA-MR

 9,5 W

ZZ24D-NB-MR

 9.5 W

ZZ24D-NC-MR

 9.5 W

ZZ24D-ND-MR

 9.5 W

ZZ9D-NA-MR

 9.5W

ZZ9D-NB-MR

 9.5W

ZZ9D-NC-MR

 9.5W

ZZ9D-ND-MR

 9.5W

ZZ9D-NA-LR

 13.1W

ZZ9D-NB-LR

 13.1W

ZZ9D-NC-LR

 13.1W

ZZ9D-ND-LR

 13.1W

ZZ9D-NA-LR-AU

 13.1W

ZZ9D-NB-LR-AU

 13.1W

ZZ9D-NC-LR-AU

 13.1W

ZZ9D-ND-LR-AU

 13.1W
Consumo de energía Módulos de extensión

ZZ-4AI

 IOW

ZZ-4A0

 1,1 W

ZZ-2AI2AO

 1,2 W

ZZ-8DI-T

 0,4 W

ZZ-8D0-T

 15,8 W

ZZ-8D0-T1

 1.1W

ZZ-4DI4DO-DCT

 8.1W

ZZ-4DI4DO-DCT1

 En otras palabras

ZZ-8D0-R

 3,2 W

ZZ-4RTD1

 0,4 W


Especificaciones adicionales
Temperatura de funcionamiento:
- 40 a 80 °C (- 40 a 176 °F), - 40 a 65 °C (- 40 a 149 °F) SOLO para ZZ-8DO-R
Temperatura de almacenamiento:
- 40 a 85 °C (- 40 a 185 °F)
Humedad:
10 % a 90 % (sin condensación)
Clase de seguridad de la caja:
IP30
Montaje:
Carril DIN industrial, 35 mm
CD-ROM:
Administrador de E/S de Zlinx; Manual del usuario de E/S de Zlinx (PDF); Guía de inicio rápido (PDF)
Certificados:
FCC: Parte 15 Clase A
CISPR (EN55022) Clase A
EN61000-6-1 Normas genéricas para uso doméstico, comercial e industrial ligero
EN61000-4-2 ESD
